Bodo_Z bipolarny stopień Mocy

[bodo_z]

Za chwilę umieszcze schemat i całą tesztę jak tylko uda się mnie założyć nowy wątek.

[bodo_z]

obrazek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

OBRAZEK

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

OBRAZEK

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Alternatywa dla tych osób, które zechcą popełnić końcówkę na BIPOLACH

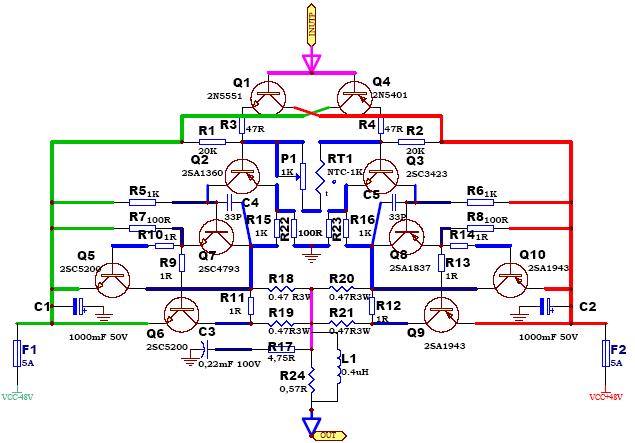

Sprawdziłem na własny użytek (na pająka)- z ciekawości taki stopień prądowy do końcówki mocy, wzmocnienie tego stopnia to 10V/1V,wzmocnienie ustawia stosunek rezystorów R15/R22 i R16/R23

Podpiąłem do cedeka przez pasywkę i o dziwo zagrało ,a przez preamp o wzmocnieniu 1V/V zagrało aż miło z pięknym basiorkiem,-ciekawe jak by zagrało z większym ?

Wzmocnienie stopnia napięciowego wystarczy na max 4V/1V lecz niema problemu by ustawić inne parametry wzmocnień W oryginalnym schemacie z którego skorzystałem była pętla ogólnego sprzężenia w której stał rezystor 1M pominąłem na schemacie bo wystarczy pętla w układzie napięciowym. Oczywiście można pokombinować i ulepszyć układ zmienić sposób kompęsacji termicznej itp. Lecz ja sprawdzałem w tej konfiguracji którą zamieszczam tylko zasilanie było inne niż na schemacie - + -- 37V.

[SILVER SOUND]

Witam

Mam pewne pomysły , które moga zmodyfikowac, i wydaje mi się, że "pozytywnie" ten układzik. Mam nadzieję, że nie obrazisz sie, jak zademonstrije swoje pomysły?

jk

[bodo_z]

SILVER SOUND

[SILVER SOUND]

Witam

Moim zdaniem, zastosowanie termistora, grozi przekompensoawaniem stabilizacji termicznej, a to może zaowocowas wzrostem zniekształceń skrośnych. J a w podobnym układzie zastosowałem dwie diody włączone w szereg, i zamocowanoe do radiatorka, co okazało sie najbardziej dobrym rozwiązaniem.

Inaczej bym rozwiązał kwestie wysterowania tranzystorków mocy, bo zamiast klasycznego układu wtórnika eniterowego, zastosowałbym lustra prądowe, o "przełożeniu" 1-2...

Jak to wykonac?/

a to tak, rezystory R18 do R 21, przenieśc w emitery tych tranzystorów, zaowocuje to lepsza stabilizacja termiczną, bo wniesie ujemne lokalne sprzezenie zwrotne.

Zamiast R8 i R 7 dać szeregowo rezystory o wartości 1-2 razy większe od rezystorów emiterowych r18-21, z didami o pradzie 5 A. W ten sposób uzyskamy lustra prądow, o mnożniku 1, do 2, czyli będa one "powielały" prąd płynący prze Q7/Q8, własnie 1 do 2 razy. Dzięki temu podniesie sie o rząd wielkości pasmo górne wzmacniacza.

Jest jednak wada tego rozwiązania, mianowicie wymaga ono praktycznie takiej samej mocy tranzystorów sterujących q7/q8, co trany koncowe. Zatem ten pomysł, bedzie miał raczeju zastosowanie dla wyższych mocy pozyskiwanych z tego układziku. Oczywiście, jesli ktoś lubi "nieprzecietność" to nie widze przszkód w zastosowaniu tego rozwiazania przy m,niejszych mocach.

Ponieważ, układ nie ma jakiejkolwiek automatytki przeciw zwarciowej, możnyby całkowicie "adoptować" moją płytke zarpojektowana dla SS 300B, bo tam sa niezbędne układy, z bezpiecznikami elektronicznymi włącznie.

Nieco później wykonam rysunki tych propozycji, bo one najlepiej zademonstrują te pomysły.

Do układu zasilacza i automatyki, zapraszam na moja stronkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ponieważ, ten układzik nie wymaga zasilania podwójnego, nalezy zrezygnoować z niego( napięcia zasilania wzmacniacza napięcia), a kondziołki, ewentualnie podłaczyc do głównego zasilacza.

jk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Była taka burzliwa dyskusja w wątku o wzmaku-Darkuli .SILVER SOUND< miałeś dożucić jakieś obrazki do tego co napisałeś i nic, niechcę twożyć martwych wątków dlatego nie zakładałem własnego przed wystompieniem zainteresowania danym tematem.

[bodo_z]

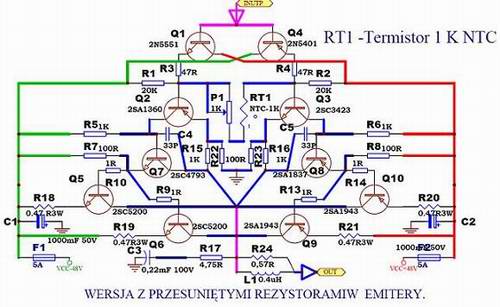

Jakiś czas temu myśla łem nawed o przenieseniu rezystorów w emitery tak jak pisał Silver Sound i tak to by wyglądało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SILVER SOUND]

Witam

Obiecałem moje propozycje zmian w tym układziku, zatem oto one.

Us 1 to układ DC Serwo, bo układ ma zbyt płytkie ujemne sprzężenie zwrotne, aby utrzymało w "ryzach " składową stałą na wyjściu.

Wersja podstawowa wymagałaby bardzo dobrze dobranych par , a i tak nie gwarantowałoby to stabilnej pracy.

Zaproponowane zmiany pozwalają uniknąc przecyzyjnego parowania.

Diody D1/D2 nalezy zamocować na radiatorze w pobliżu tranzystorów mocy.

Jak pisałęm poprzednio, wadą tego rozwiązania jast konieczność zastosowania parki sretującej o dośc dużej mocy, wydaje mi się, że MJE 15033/15032, spokojnie wystarczy..



jk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Witam !!! Dostaliśmy wycenę z zakładu płytek pod końcówkę na bipolach MiniAbox oraz płytkę zasilacza. Wyszło bez względu na rodzaj po 14 zł/szt przy zamówieniu min 10 szt. Jedna płytka to jeden kanał. Poniżej podaję jeszcze do zapoznania schematy i wygląd PCB.

[pkrecz]

Końcówka mocy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

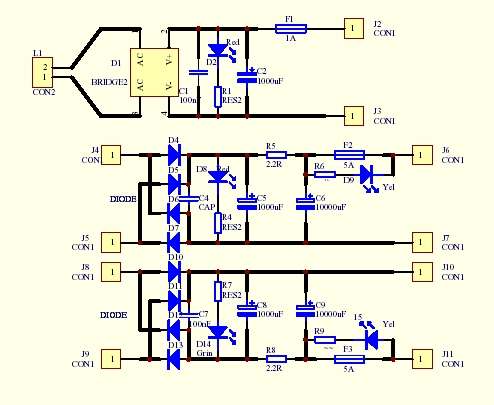

Zasilacz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Jeżeli są osoby chętne na wzięcie udziału we wspólnym zamówieniu to proszę wpisywać się na listę. Do kosztów płytek należy doliczyć koszty wysyłki priorytetowej oraz koperty bąbelkowej tj. w sumie 7,30 PLN. Czas oczekiwania ok. 3 tygodnie.



Ja zacznę.



Końcówka mocy ( 1 płytka = 1 kanał)



1. pkrecz - 3

2.

3.

4.







Zasilacz



1. pkrecz - 2

2.

3.

4.





i tak dalej ....



Pozdrawiam

[Piotrek608]

Reflektuje na 2 sztuki PŁYTEK SAMEGO ZASILACZA.

[Gość _harry]

Końcówka mocy ( 1 płytka = 1 kanał)



1. pkrecz - 3

2.

3.

4.







Zasilacz



1. pkrecz - 2

2. piotrek608 - 2

3. _harry - 2

4.

[pkrecz]

Na ewentulanych chętnych czekamy do końca tygodnia :)))

Pozdrawiam.

[bodo_z]

Pkrecz < Przy tak przytłaczającym zainteresowaniu wontkiem to chyba zgłoszę cały wontek do moderacji by nie zaśmiecał forum.:o(.

[Piotrek608]

a szkoda bo wierzcie mi płytka tego zasilacza jest naprawde sensowna...dobra i go gajnklona i do preampów i do tuningu zasilacza w cd..bardzo szerokie spektrum zastosowań.

[jar1]

A po co ten opornik 2,2 ohma w szeregu z zasilaniem?

[Piotrek608]

pełni rolę filtra oporowo kondensatorowego..chyba.

[jar1]

A to ta końcówka pracuje w klasie A?

[bodo_z]

To jest część prądowa taka uniwrsalna , miżna ją napędzić naprzykład z dobrego stopnia napięciowego ze wzmocnieniem 5 i będzie chulać. to otym schemaciku rozmawialiśmy jarku przez telefon.

[bodo_z]

Rezystor jest miejscem na elemęt filtrujący moze to być rezystor , może cewka jak kto se wymyśla, może być zworka.
