Lampowe schematy, problemy, rozwiązania

buble_corp · 22 Marca 2007

-> Matthew

E180F jako trioda też ma wysoką konduktancje 21mA/V , ale faktycznie przydałyby się te triody 6s45p, tylko gdzie je dostać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 22 Marca 2007

patrzyłem na Ebay'u i są tzn bywają...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Andy777 · 22 Marca 2007

słyszałem dziś u Matthew jego NOS'a z lampkami na wyjściu, i przyznaję, że qurde dobrze gada, nawet na takich śmiesznych głośniczkach.

Maciek: gratulacje!

odkurzam swojego NOS'a...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 22 Marca 2007

;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 23 Marca 2007

czy żarzenie powinno być osobne dla każdej z lamp, czy chociaż osobne dla jednego kanału? aktualnie mam jedno na 4 lampy, stabilizowane dla LT1084...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pawcio · 23 Marca 2007

jak trafo ma dość prądu to chyba nie ma problemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 23 Marca 2007

no nie, 40W 9V, stab ma 1,5 A więc 4x300mA wystarcza na styk, radiatorek cieplutki ;)

czy to sonicznie "raczej" nie ma znaczenia ze żarzenie wszystkich lamp jest z jednego zasilacza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 17 Lipca 2007

witam, jakie sa zalety osobnego żarzenia każdej z lamp?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ryszard_wpl · 26 Lipca 2007

teoretycznie to mogą być mniejsze przesłuchy między kanałami. Grzejniki są bardzo blisko katod.

Eliminujemy tym samym sprzężenia zwrotne, ale czy ma to znaczenie soniczne to już temat na analizę indywidualną schematu i w końcu odsłuchanie czy ma to wpływ w praktyce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 31 Lipca 2007

LT1084 regulowane nie daje rady mi utrzymać 6,3V na 4 lampy 6n6p .. miernik mi wskazuje max 5,3V ale możliwe to jest przez za małe napięcie na wejsciu stabilizatora? z trafa mam 7V po wyprostowaniu ok 10V czy to nie za mało?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 31 Lipca 2007

co jest jak jest za niskie napięcie żarzenia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 31 Lipca 2007

grzeje się jak diabli ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 31 Lipca 2007

no ale czego oczekiwać jak człowiek zrobił to jak kot nasmarkał z elementów z za biórka ;) to miała być najtańszy i najlepszy preamp jaki miałem ;)))

gra tak niemrawo, żeby nie powiedzieć koc, rez anodowy 750 Ohm Dale RN75B, drugi 15k AB.. na wyjściu kondy Boshe MP... no i to za słąbe żarzenie może by przyczyną lekkiego braku dynamiki? ogólnie kroczek w tył w każdym aspekcie oprócz przestrzeni...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

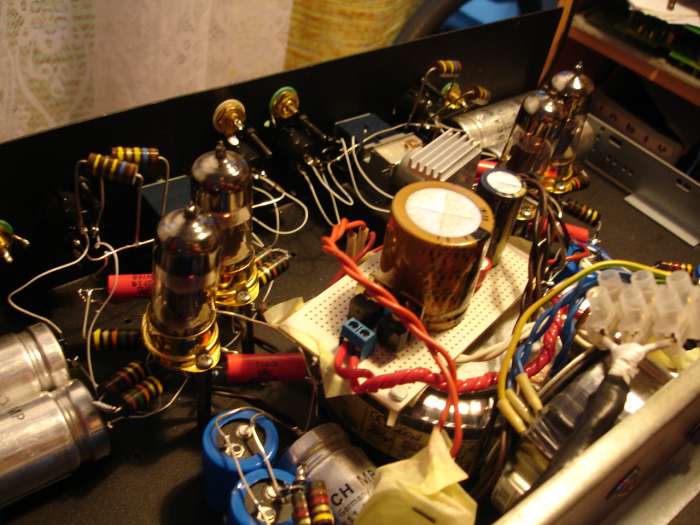

**Matthew** · 3 Sierpnia 2007

znów sam pisze sobie posty ;)

pożyczyłem lampy od Magazyniera, ecc88 sq philipsa i 6922 EH, po prostu wymieniłem je, żarzenie się utrzymało na 6,3V, anodowe napięcie skoczyło do 190V więc chyba za dużo trochę jak na te lampy... ale zaczęło tak grać ze boje się cokolwiek ruszać..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

woldo4 · 28 Sierpnia 2007

Witam

czy w tym cs niedąło by sie podpiąć lampki pomijając ic ,jakie rozwiązanie może jakiś schemat?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

woldo4 · 28 Sierpnia 2007

Witam

czy w tym cs niedąło by sie podpiąć lampki pomijając ic ,jakie rozwiązanie może jakiś schemat?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

senicz · 29 Sierpnia 2007

A moze zlikwidowac to podforum tematyczne i zrobic forum - service ? bedzie chyba lepiej? tu na lampie nic sie nie dzieje a wpisy bylejakie. Co o tym sadzicie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 30 Sierpnia 2007

Dzień dobry ;)

Czy taki układ zbalansowany ma rację bytu? nie ma symetryzatora ale jest to trochę zmieniony preamp nr3, wspólna katoda dla pierwszego stopnia, ponieważ bardzo podoba mi się taki układ planuję zbudować już docelowy preamp w tej postaci, zostaje kwestia doboru lamp itp itd, zasilanie na prostowniku lampowym etc...

może ktoś z Was miałby jakies pomysły na wartości dla rezystorów, podobno dla lamp 6n6p najlepiej jest ustawić prąd 15-18mA, czyli dość sporo!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 30 Sierpnia 2007

aha czy te kondensatory w katodach w tym ukłądzie są potrzebne? narysowałem je na wszelki wypadek podobnych układów je posiada.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pawcio · 30 Sierpnia 2007

możesz w ogóle wywalić RC z katody i wstawić tam bateryjkę (aku 1,2V) albo LED'a.

wartości rezystorów musisz dobrać żeby Ci mA wyszły :)

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 30 Sierpnia 2007

Rezystor chyba w katodzie zostawiam nie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pawcio · 30 Sierpnia 2007

jeśli masz ochotę pobawić się akumulatorkiem albo kolorami LED'ów to wywalasz i R i C.

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Basill · 12 Września 2007

Odświeżę trochę wątek bo mam problem ze wzmakiem według

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (jest to moja pierwsza konstrukcja lampowa) , a problemem jest to że w obu kanałach mam mono (leci to samo dokładnie bo bawiłem się balansem na kompie), i w czym tu może tkwić problem (na pewno w tej lampie na którą jest podawany sygnał ze źródła). Czy wiecie co można z tym zrobić?? Próbowałem już zabaw z masami i żadnego skutku nie było :/. Zastanawiam się nad wstawieniem 4 lampy żeby dokładnie rozdzielić sygnał ze źródła (możliwe że jest jakieś przebicie?). Licze na szybką odpowiedź.
