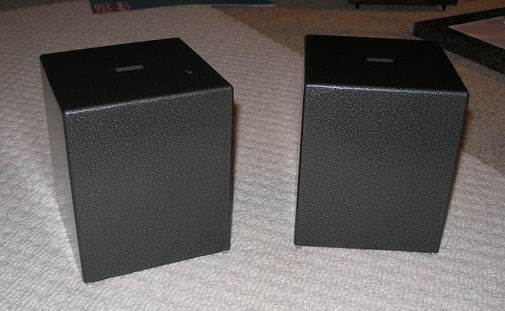

Po ponad 5 miesiącach czekania Tributy w końcu dotarły.

Ich wygląd na żywo budzi szacunek - 15x15x17cm, lekko ponad 14kg sztuka!!!

Dla porównania trafa w moim 300B mają po ok. 2kg.



No i fotka, piękne, czyż nie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

Jutro umówiony jestem na odbiór płyt aluminiowych z przygotowanymi otworami oraz pokrywy wierzchniej na trafa, kondzie i dławiki. Jeżeli będą wygladały dobrze biorę się do montazu, jeżeli nie - wyladują jeszcze na parę dni u lakiernika.



Przy odrobinie szczęścia przed nowym rokiem jeden monoblok powinien zaświecić;-))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

o ja pier.... opad szczeny!

pachnie hi-hi-end'em z daleka :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

--> pawcio

Na razie to jest tylko zestaw elementów, czy będzie z tego haj-coś-tam to się dopiero okaże;-))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

będzie będzie, wierzę w Ciebie :)

mam nadzieję, że nie będzie żadnych "niespodzianek" po drodze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Music]

Chcialbym w najprostszy mozliwy sposob polaczyc dwa wzmacniacze w biampingu.

Jeden to SE na EL84, drugi to push-pull.

SE pod kazdym wzgledem rozklada PP, z jednym wyjatkiem - bas z PP jest w kazdym aspekcie lepszy. Oczywiscie jest ogromna roznica w oddawanej mocy, ale to akurat nie jest problemem.



PP mialby obslugiwac dolne pasmo a SE srednice i gore. Filtracja pasma zostalaby pasywna jak w tej chwili.



Jak w prosty sposob je polaczyc? W tej chwili obydwa graja z pasywkami, sygnal z potencjometru wchodzi bezposrednio na siatke lampy. Nie chce zadnego pre bo z pasywka slucha mi sie najlepiej. Ilosc elementow tez najchetniej widzialbym jak najmniejsza.

Czy mozna jakos "purystycznie ukrasc" ;) sygnal miedzy potkiem a siatka drivera w SE i podac na siatke lampy sterujacej w PP?



I druga sprawa, w takim ukladzie SE mialby podlaczone glosniki na wyjsciu przez kondensator, a wiec bez "stalego" polaczenia. Czy nie wplynie to negatywnie na jego prace? Z tego co wiem w SE brak obciazenia jest mocno niewskazany.



Szukalem info na forum, ale z wpisow na temat biampingu ciezko cos wylowic, znalazlem sposoby raczej skomplikowane, a zalezy mi jak pisalem na prostocie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

wymienić pasywkę na taką z czterosekcyjnym regulatorem. To najprostsze rozwiązanie, i chyba wystarczająco purystyczne.

A co do tego kondensatora na wyjściu, to po co Ci on?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Music]

Czterosekcyjny regulator to swietne rozwiazanie. Najpewniej tak wlasnie to rozwiaze.

Ale chcialbym poki co przetestowac taki uklad, jak to sie zachowa. Prostymi srodkami. No i nie bardzo wiem w jaki sposob to polaczyc.



Kondensator prawde mowic nie jest na wyjsciu wzmacniacza, a na wejsciu sekcji srednio/wysokotonowej i tnie pasmo od dolu ( pasywna zwrotnica ).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

pwit1, mógłbyś dać fotki traf z Tribute? takie dokładne, gdzieś mnie doszły słuchy ze ktoś wymienił trafa ogonowskiego na Tribiute i nie poprawiło się, ... było po prostu inaczej... zastanawiam się czy nie pozostać przy Ogonowskim, słyszałem Magazyniera 300B i zauwałem DRD trochę i bym chyba chciał ich projekt zrobić na gm70, tylko tyle że zasilanie 1 i 2 stopnia z lampy...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

Matthew, 8 Gru 2007, 19:25



>zauwałem DRD trochę



Maciek, co robiłeś z tym DRD?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

->Matthew

Fotki Tribute'a.

GM70 w układzie DRD - pewnie można, ale będziesz miał naprawdę sporo Voltów na anodzie GM70, no i prawdziwy piec na rezystorze katodowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

Przy okazji - nie wszystko jeszcze pasuje, blacha niepanodowana, ale tak to mniej więcej będzie wygladać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

nie moge na to patrzeć ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Music]

>7 Gru 2007, 23:07



Ok. z bi-ampingiem poradzilem sobie.



Pozostaje problem zabezpieczenia SE przy braku obciazenia.

Co myslicie o podlaczeniu cewki glosnika ( bez kosza i magnesu ) rownolegle do wyjscia? Teoretycznie bedzie to obciazenie...

Probowalem z opornikiem, ale "kwasi" dzwiek :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

przy rozłączonym obciążeniu można dać rezystro ale przełączniczkiem go odłączać gdy sa już podpięte głośniki ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Music]

Matthew,



tu chodzi o cos innego, glosniki sa podlaczone, ale przez kondensator w szeregu bo to srodek i gora pasma ( dol obsluguje inny wzmacniacz ).

W tej sytuacji wzmacniacz ich "nie widzi", dla SE to niebezpieczne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

aa ok ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

przy braku sygnalu na wejsciu wzmacniacza nie jest istotne czy wzmacniacz jest obciazony czy nie. jezeli w sygnale wystepuja srednie i wysokie tony wzmacniacz bedzie widzial glosnik. dla niskich tonow bedzie on niewidoczny. brak obciazenia jest niebezpieczny przy wzmacniaczach pentodowych bez sprzezenia zwrotnego natomiast triody lub pentody w polaczeniu triodowym nie sa wrazliwe na brak obciazenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

-> pwit1



Jak tam idą prace nad GM70?

Pozdrawiam,

Kamil

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

stern, 12 Gru 2007, 21:16



>brak obciazenia jest niebezpieczny przy wzmacniaczach pentodowych bez

>sprzezenia zwrotnego



A czy ktoś zdrowy na umyśle konstruuje takowe? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ABs]

...kurde piekne, trzymam kciuki!

ps

a ludzie potrafia sie obrazac i nie doceniaja np. jak Jadis zrobi transformatory i mowi zeby placic...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

Dzięki wszystkim za wsparcie.

Optymistycznie zapowiadałem uruchomienie jednego monobloku do nowego roku. Niestety nie dam rady. Po pierwsze potrzebowałbym 2 tygodnie urlopu (również od rodziny, w tym ząbkującego Bąbla;-), po drugie zdecydowałem się na etapie działań mechanicznych ciągnąć oba monobloki równolegle. Po zakończeniu części mechanicznej postaram się działać na jednej sztuce do momentu odpalenia. Zdecydowały względy praktyczne - zamocowanie wybranego elementu w jednym monobloku zajmuje mi np godzine, a w drugim 10min.

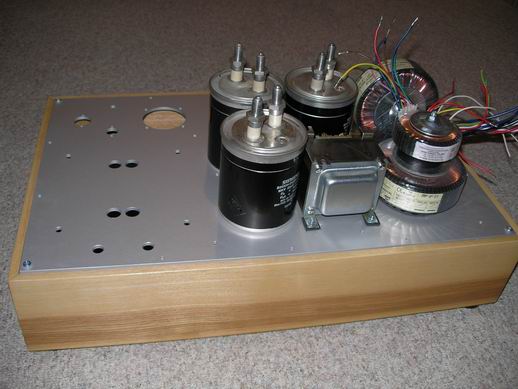

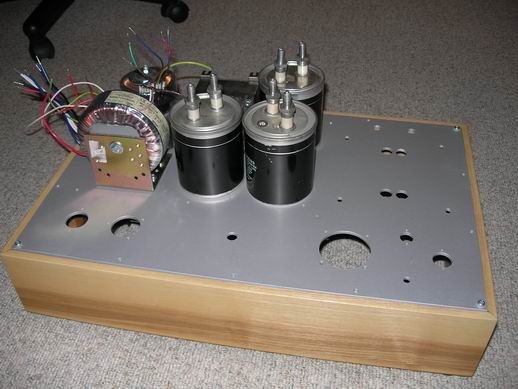

Na dzisiaj wygląda to tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

naliczyłem 7 transformatorów/dławików na kanał!

tyle tam będzie tego żelastwa? nie, jeden jeszcze co najmniej musi dojść ;).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

-->tomant

Będą po 3 trafa (zasilanie GM70, wszystkie żarzenia oraz zasilanie drivera + ujemny bias dla GM70) i 5 dławików (po 2 dla GM70 i drivera oraz piąty do układu żarzenia GM70: 30kuF-30mH/0,22R-30kuF). Na zdjęciach brakuje jednego dławika - będzie zamocowany piętrowo na tym na wierzchu płyty. Są tam przygotowane odpowiednie łapki, pomiędzy kawałki grubej gumy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

-> pwit1

Mam nadzieję że to mocowanie tego pionowo umieszczonego toroida to nie jest z metalu i nie tworzy zamkniętej pętli ze śrubą przechodzącą przez trafo? Bo jak będziesz miał zamkniętą metalową pętle wokół toroidu to trochę Ci się będzie grzało to mocowanie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Pwit, łolaboga, jak ty sobie da szradę z Polami Magnetycznymi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

-->buble_corp

Pomiędzy mocowaniem, a blachą aluminiową jest guma, to samo po obu stronach toroidu. Jedyne łączenia mteal-metal to śruby mocujące "mocowanie", chociaż generalnie "ciepła" oczywiście nie da się uniknąć.





-->dudivan

Mam nadzieję, że nie bedzie źle, droga sygnału umiejscowiona jest w przeciległym narożniku w stosunku do toroidów i dławików. Zobacz na upchnięcie żelaztwa w tym projekcie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . W najgorszym razie trzeba będzie przebudować układ, a ostatecznie zrezygnować z olejaków i wstawić Black Gaty - zrobi się mnóstwo miejsca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

-> pwit1

Chodziło mi o inne ciepło, jeżeli mocowanie będzie stanowiło zamkniętą pętle wokół toroida to będzie w nim płynąć prąd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

-> pwit

Ale Ty pewnie o tym wiesz, więc nie ma potrzeby o tym pisać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

najlepiej skręcić to plastikową śrubką albo zastosować podkładki izolujące i po problemie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
