[Harry]

Witam

To tak w tym twoim wzmacniaczu na pewno źle zrobiony jest drugi stopień siatka sterująca nie jest spolaryzowana, z wartosci elementów przypuszczam że ta siatka powinna być połaczona z masą daj tam rezystor 200k.

Co do zmniejszania wartości C2 to raczej sposób by pogorszyć bas a nie poprawić wysokie tony, a całkowite usunięcie go spowoduje zmniejszenie wzmocnienia.

Wedłóg mnie problemem jest drugi stopień ma zbyt dużą impendancje wyjsciową która wraz z pojemnościa wejsciową

tej lampy tworzy filtr dolnoprzepustowy. Pozatym trafo ma wedłóg mnie zbyt malo sekcji. A i kolejna sprawa stopień sterujący ma za niskie napiecie zasilania był w stanie dostrczyć wymaganej amplitudy napiecia sterującego dla 6N13S.

Pozdrawiam Romek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość stary bej]

Proponuję pobawić się ale tylko z C3 i C9. zmniejszając ich wartości do 100nF, lub 47nF, zwłaszcza C3. Wzmak powinien być bogatszy w wysokie i "szybszy". Pozdrawiam.

[marcin316]

Witam serdecznie.

Chciałbym prosić o małą pomoc. Mianowicie gdzie mogę się wpiąć do tego "schematu" (na ostatniej stronie dokumentu PDF - załączony link) z sygnałem z CD, aby ominąć jak najwięcej regulacji i zostawić sobie tylko głośność?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Chciał bym też wymienić potencjometr siły głosu, gdyż trochę trzeszczy. Czy koniecznie wartość rezystancji musi mieć taką jak na schemacie? Wszelkie rady co zrobić w celu poprawy brzmienia takiego staruszka mile widziane.

Dziękuję za pomoc i pozdrawiam

Marcin

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

czy układ poniżej miał by cechy wspólne dla układu srpp i preampa nr 3 z audiotonu? czyli klasycznego układu WK-WK?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crategus]

Hej,

Czy możecie powiedzieć coś o potencjale lampy na bazie poniższego schematu? Mam już opinie McG (dzięki Adam!), liczę na więcej ;)

Wklejam "mini", ponizej link do zdjęcia w większej rozdzielczości:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crategus]

coś ten schemat mi nie wszedł :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crategus]

hmm, nikt nic nie napisze? :]

powyżej może słabo widać ale pod podanym wcześniej linkiem (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) można schemat powiększyć i jest dość czytelny :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Witam, kończę już nowy preamp i zostało mi wybrani konfiguracji i wpadłem na pewien pomysł i chciałem się poradzić.

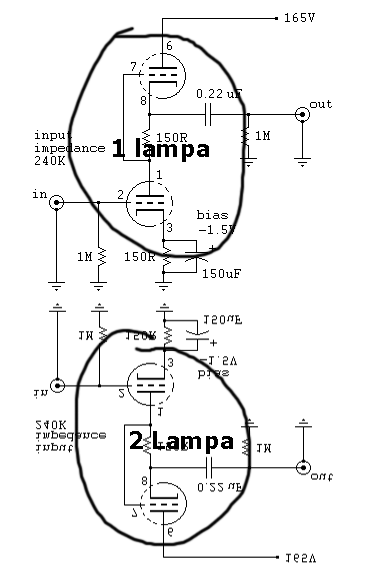

Układ zbalansowany SRPP jak poniżej, moje pytanie brzmi którą opcję wybrać? obrazki ilustrują mój dylemat.



jedna lampa na jedna połówkę, czy jedna lampa na pierwszy stopień a druga jako aktywne obciążenie dla dwóch połówek... coś mi podpowiada ze druga opcja może być "równiejsza" ale wolał bym by ktos zabrał głos w tej sprawie.



Pozdr

Mac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr__]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wlasnie przez przypadek znalazlem a moze sie komus bardzo przyda.

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

witam

jest sobie zasilacz.

chcę wstawić włącznik (taki np. hebelkowy) do załączania napięcia anodowego.

dobrze będzie za dławikiem jak na rysunku?

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Music]

>pawcio,



wylacznik najlepiej dac przed rezystorem R1 lub zaraz za nim, ale przed pierwsza pojemnoscia.

Masz wtedy mozliwosc calkowitego rozladowania pojemnosci przed wylaczeniem zarzenia.

Wylaczajac wzmacniacz rozlaczasz najpierw anodowe, dopiero po chwili wylaczasz calkowicie wzmacniacz.

Zapobiegasz w ten sposob "zimnej emisji" i przedluzasz zywotnosc lamp.

Dobrym sposobem na szybkie i calkowite rozladowanie kondensatorow jest wylaczenie zrodla ( n/p CD ) jako ostatnie, kiedy w glosnikach jest cisza wiadomo ze potencjal na pojemnosciach = 0.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

OK, dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

-->pawcio



Można też odciąć żarzenie na lampie prostowniczej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Witam,

Gdzie w polszy lub bliskiej zagranicy dostanę kondensatory 6x Elna Cerafine 100uF/500V lub inne podobnej jakości ???

Dzięki za podpowiedz..

Artur

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

cypher, 14 Lut 2008, 22:52



>Gdzie w polszy lub bliskiej zagranicy dostanę kondensatory 6x Elna Cerafine 100uF/500V lub inne

>podobnej jakości ???



A w ogóle były takie Cerafiny produkowane?



Dostać jakikolwiek elektrolit na napięcie > 400V to już problem. Nawet dla f-my Audio Note, która musi łączyć kondy w zasilaczach szeregowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

>Music



Nie Cię Bóg broni przed przełącznikiem wysokiego napięcia - PO WYPROSTOWANIU !



Należy to zrobić na jednej lub obu nóżkach napięcia zmiennego, dochodzącego do lampy prostowniczej lub mostka prostowniczego.



Inaczej będziesz miał łuk elektryczny, który prędzej czy później spali na amen zarówno ten przełącznik, jak i inne elementy we wzmacniaczu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

>Cypher



JJ produkuje bardzo porządne elektrolity 100uF/500V, na większe pojemnośći też. Można je kupić od p. Jaśko na Górnym Śląsku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Music]

toptwenty, 16 Lut 2008, 16:32



>>Music

>

>Nie Cię Bóg broni przed przełącznikiem wysokiego napięcia - PO WYPROSTOWANIU !

>

>Należy to zrobić na jednej lub obu nóżkach napięcia zmiennego, dochodzącego do lampy prostowniczej



No i masz, co czlowiek to inna porada ;)



Takie rozwiaznie u mnie sie sprawdza. Wylacznik ma obciazalnosc 6A.... to dla tego wytrzymuje?

Rozwiazanie podpowiedzial mi jeden z forumowiczow. Widze ze w niektorych przypadkach potrzeba konfrontacji, przede wszystkim zeby niewiedzy nie powielac...



Jestes pewny? ;))))



A tak na powaznie, co sadzisz o opoznionym zalaczaniu zarzenia lampy prostowniczej, czy to dobre rozwiazanie?

Czy przypadkiem nie ma wtedy "zimnej emisji"?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Mi też kolega z forum (a ufam mu w sprawach lampowych) radził włącznik za lampą, a konkretnie za dławikiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Music, 16 Lut 2008, 17:13



>No i masz, co czlowiek to inna porada ;)

>

>Takie rozwiaznie u mnie sie sprawdza. Wylacznik ma obciazalnosc 6A.... to dla tego wytrzymuje?

>Rozwiazanie podpowiedzial mi jeden z forumowiczow. Widze ze w niektorych przypadkach potrzeba

>konfrontacji, przede wszystkim zeby niewiedzy nie powielac...

>

>Jestes pewny? ;))))



Przy wysokich napięciach jest duża szansa pociągnięcia łuku - dlatego stosuje się układy gasikowe.

Naprawdę lepiej załączać przed prostownikiem.

Zresztą wejrzyj w parametry elementów załączających - dla nap. stałego obciążalności są znacząco nmiejsze.



>A tak na powaznie, co sadzisz o opoznionym zalaczaniu zarzenia lampy prostowniczej, czy to dobre

>rozwiazanie?

>Czy przypadkiem nie ma wtedy "zimnej emisji"?



A jakże - przy opóźnionym załączaniu żarzenie - JEST!



Z opóźnieniem należy załączać napięcie anodowe (ew. siatkowe).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

dudivan

to konkretnie w którym miejscu będzie najlepiej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

>pawcio



Najlepiej - PRZED pinami 6 i 4 lampy prostowniczej.



To znaczy - przewody z trafa podaj na przełącznik, a z przełącznika na piny 6 i 4 lampy prostowniczej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Music]

dudivan, 16 Lut 2008, 19:53



>A jakże - przy opóźnionym załączaniu żarzenie - JEST!

>

>Z opóźnieniem należy załączać napięcie anodowe (ew. siatkowe).



To wiem.

Wydaje mi sie ze nie zrozumiales pytania, chodzilo mi o podanie w dugiej kolejnosci napiecia zarzenie NA LAMPE PROSTOWNICZĄ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

>Wydaje mi sie ze nie zrozumiales pytania, chodzilo mi o podanie w dugiej kolejnosci napiecia zarzenie NA LAMPE PROSTOWNICZĄ.





Przepraszam że się znowu wtrącam, ale nie wolno podawać wysokiego napięcia zmiennego z transformatorów na ZIMNĄ lampę prostowniczą. A tak się w powyższym przypadku stanie.



Lampa prostownicza powinna dostać swoje napięcie żarzenie razem z żarzeniem pozostałych lamp. Opóźnienie załączania napięcia anodowego powinno się realizować przez opóźnienie dostarczenia napięć zmiennych na lampę prostowniczą (albo mostek prostowniczy w układach solid-state), jak już wcześniej pisałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

OK, czyli włącznik na nogi 4 i 6 diody.

tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

Tak jest

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Music, 17 Lut 2008, 13:28



>Wydaje mi sie ze nie zrozumiales pytania, chodzilo mi o podanie w dugiej kolejnosci napiecia

>zarzenie NA LAMPE PROSTOWNICZĄ.



Nie ma różnicy pomiędzy diodą a triodą, pentodą, heptodą itd. - zjawiska zachodzące w przypadku obecności wysokiego napięcia na anodzie przy zimnej katodzie są takie same.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

no to teraz jaki włącznik na 400 voltów z hakiem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Przy ok. 150mA da radę;-))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

Teoretycznie taki przełącznik powinien wystarczyć, ale osobiście lubię dawać większe.
