Lampowe schematy, problemy, rozwiązania

[cypher]

Panowie, wczoraj grzebiąc w kolumnach przy modyfikacji zwrotnicy usłyszałem dziwną rzecz, mianowicie tuba średniotonowa brumi. Nie było by w tym nic dziwnego gdyby wzmacniacz był włączony.

Ale wzmak kompletnie był wyłączony. Pewnie bym tego nie usłyszał nigdy ale montowałem woofer i w zasadzie głowę trzymałem w tubie. Dźwięk był tak cichy że przez chwilkę myślałem że słyszę lutownicę która stała obok. Sama tuba ma efektywność ok 100dB prawdopodobnie dlatego jest słyszalny ten efekt.

Zacząłem badać temat i:



1) Dotknięcie do którejkolwiek części zwrotnicy +/- powoduje zwiększenie brumienia.

2) Wyłączenie wzmaka z prądu nic nie zmienia.

3) Odłączenie kabla głośnikowego eliminuje brum

4) Dotykanie wzmacniacza, traf, CD, kabli itd nie powoduje zwiększenia brumu.



Sprawdzałem miernikiem jakie napięcie jest na wyłączonym wzmaku i zaraz po wyłączeniu oscyluje w okolicach 100V natychmiast spada do 40V a potem wolniutko do ok 9V i tak się utrzymuje stosunkowo długo. Na kondach w zasilaniu anodowym mam poinstalowane blledery,



Tak więc wygląda na to że napięcie na elektrolitach powoduje ten efekt, tylko dlaczego to jest słyszalne i jak to usunąć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Nikt nie podpowiadał więc musięłm sam się tym zająć ;-(

Odpowiedż brzmi, brak umaśienia uzwojenia wtórnego traf wyjąsciowych ;-.

Teraz jest cicho jak w rodzinnym grobowcu ;-))



Panowe specjaliści pytanie za 100% w SRPP B+ to napięcie na górnej połówce lampy czy na dolnej??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Górnej.

tak myślę...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Pytanie "technologiczne "

Czy przewody wewnętrzne wzmacniacza powinny być drut czy linka.Oczywiscie w termoizolacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

najlepiej drut, najlepiej cieniutki (poza masą oczywiście) ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Koledzy,

Chciałbym wymienić trafo w swoim wzmaku ponieważ nie wyrabia się oraz brakuje mi napięć na modyfikacje..

Chciałbym aby nowe trafo było jak najbardziej uniwersalne, oczywiście zdaję sobie, że nie popędze nim wszytskich możliwych układów ale chciałbym aby poganiało lampy typu 2A3/300B/45

Propozycja jest taka:



200V /0,1A - Driver

250V /0,2A - 45

300V /0,2A - 2A3

400V /0,2A - 300B



5V/4A - grzanie prostownika

5V/4A - grzanie 300B

6,3V/3A - grzanie drivery

2,5V/6A - grzanie 2A3/45



Proszę o komentarze, sugestie. Mam pytanie co do grzania, czy dla lamp mocy powinien być odczep po środku czyli np: 1,25-0-1,25 oraz czy lampy mocy powinny być grzane z oddzielnych uzwojeń czy mogą być łączone równolegle?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

ja mam równolegle, chociaż podobno lepiej z osobnych.

chcesz grzać lampy DHT AC? jak nie to na grzanie zrób jakieś 8-9V.

aha, dla drivera lepiej mieć 2x6,3V, na wszelki wypadek, jakbyś musiał wstawić lampki grzane 12,6V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Grid Stopper - ciekawy artykuł:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mars151]

Czy ktoś poratuje schematem wzmacniacza ze wschodu na lampach 6s19p i 6s33s se

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kdo5]

Pomocy!Wymieniłem lampy 6n2p-ew na 6n2p i wzmacniacz zaczoł brubić nawet gdy pokrętło volume jest na minimum.Prosze o wyjaśnienie zjawiska,dodam ze lampy sa nowe nie otwierane nigdy.Pozd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Po zmianie z powrotem na 6n2p-ew wszystko wraca do normy? jeżeli tak to są dwa wytłumaczenia.

-Lampy są uszkodzone

-źle kontaktują w podstawce. Ostatnio miałem podobny problem że brumiło mi tylko na 6n2p a to dlatego że nóżki źle kontaktowały w gnieździe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kdo5]

tak na starych jest ok.Wiec co radzisz by polepszyć kontakt,jest jakis sposób nie chcę wymieniać podstawek lub cos w tym rodzaju!pozd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crossover64]

Może się komuś przyda..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Dzięki bardzo ;-))

podobno jedna z lepszych książek na rynku dla nie profesjonalistów ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

no to teraz mówisz!!!

zdążyłem kupić obie. ale nie żałuję, lubię sobie do poduszki poczytać ;)

polecam obie pozycje. kapitalna sprawa, bardzo fajnie napisane.

pierwsza omawia kwestie techniczne składania wzmacniaczy, druga nieco teorii. nieco :D, 600 stron.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

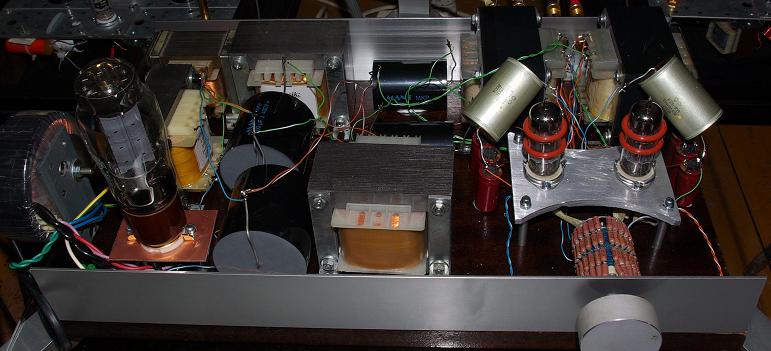

Wracając to mojego pre z przed kilku stron, wywaliłem go na deskę, żeby pomanewrować trochę klamotami i wymieniłem kondy w zasilaczu na foliowe Mant, spore byczki po 100uF ale strawne cenowo.

Kable jeszcze na wierzchu i dławiki nie przykręcone bo szukam dla nich dobrego ustawienia :)

Kombinuję też z kondem w katodzie. Te dwa ruskie po 10uF wstawiłem jako boczniki Cerafinek i chyba już zostaną jak je gdzieś jeszcze zmieszczę :|

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[koziol]

Witam

I jakie rezultaty po zmianie kondów w zasilaczu Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Po zmianie elektrolitów na mkp pierwsze co rzuca się w uszy to więcej "powietrza", więcej góry.

Ale to takie pierwsze wrażenie zaraz po włączeniu. Poczekam trochę, może jeszcze się zmieni ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Panowie pytanie lamera.

POdwójna trioda DHT ma katody połączone z grzaniem - to jet oczywiste..;-) (mówimy o 3A5/DCC90)

Pin 1 i 7 to szeregowe połączenie grzania i zarazem katody (2,8v/100mA)

Czy w takim razie nalezy traktować katody obydwu połówek jako połączone wewnętrznie ?

Czy w związku z tym stosowanie takiej lampy ogranicza się tylko do katodyny ??

Czy już kompletnie pokręciłem ?

Na wszelki wypadek link do datashita ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rollins]

Witam

zadałem to pytanie już w dziale DIY ale cisza:) może wy mi pomożecie... a więc:

Mam od jakieś czasu pre Antique Sound Lab Aq2004 (klasa A, 1 ECC82, 2 x ECC82) i mam jeden problem. Posiada bardzo duży poziom wuyjściowy sygnału. Końcówkę revox muszę ściszać prawie do min bo inaczej są straszne szumy, pojawia się mały przydźwięk i przy włączaniu pre podczas załączonej końcówki słychać staszny stuk... zastosowałem sobie dzielnik rezystancyjny na kablu i to w znacznym stopniu ząłatwiło sprawę...ale uniemożliwia mi prostą podmianę kabli...

Z ciekawości wczoraj rozebrałem to pre (odkręciłem dolną pokrywę) i patrzę..a potencjometr siły głosu jest zamontowany na wejściu. Zawsze myślałem, że stosuje się go na wyjściu. Dodam, żę jest to wersja z pilotem, potencjometr ma silniczek...ale to nie ma znaczenia.. i tak się teraz zastanawiam czy nie będzie lepsze jak przelutuje ten potencjometr na wyjście... to logiczne w sumie, że teraz wszelkie szumy, przydźwięki są wzmacniane maksymalnie...

Tylko wtedy pytanie czy źródło nie przesteruje wejścia... a może po prostu dolutować na stałe na wyjściu drugi potencjometr np 47k i na stałe zmniejszyć poziom wyjściowy



I teraz prośba o rady...jak uważanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Może "pomieszaj" trochę rezystorami anodowymi, żeby zmniejszyć wzmocnienie albo daj dzielnik na wyjściu. tak myślę.

dla ułatwienia schemat:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Ten schemat jest lekko zakręcony.

Wtórnik na ECC83 ?

R6- 220K dla lampy ECC82 ?

22K wydaje się byc lepszym rowiązaniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

rollins

Jak nie masz zamiaru mocno pchac paluchów w przerobienie preampa to możesz dac spokojnie potencjometr na wyjściu. Na wejście nic nie dawaj (jest rezystor 470k).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rollins]

no właśnie tak myślę, że dam 47k alpsa na wyjście..będzie na przyszłość. teraz jest takie wzmocnienie, że wzmacnia dosłownie wszystko od szumu zaczynając...

zamontuje go wewnątrz i już...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dankam]

Kupiłem ten wzmacniacz od rolinsa i z moja końcówką mocy jest ten sam problem. regulacja głośności w zakresie 15 min i poziom dźwięku jest nie do wytrzymania. daje to raptem 3 poziome głośności.

który rezystor ze schematu to anodowy, i na jaki go wymienić? Chciałbym zmiejszyc wzmocnienie do 1/5 aktualnego poziomu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[acer2005]

Witam .

We wzmacniaczu mam lampy 6N1 ale chciałem zrobić przejściówki na lampy ECC40 oraz 6N7 . Proszę o rozpisanie jakie piny połączyć z 6N1=ECC40 oraz 6N1=6N7GT( schemat ).Z góry dziękuję .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Tu masz link do dokumentacji technicznych lamp. Na pewno będą te wszystkie które potrzebujesz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[acer2005]

Witam.

Chcę wykonać przejściówki z lamp 6n1p na 6N7GT oraz ECC40 .Znalazłem schematy lamp ale trafiłem na problem typu :

1. Lampa 6n1p ma 2 katody (pin 3 i 8) a lampa 6N7GT jedną pin 8 .Jak to połączyć ? Zmostkować pin 3i8 lampy 6n1p i podłączyc do pinu 8 lampy 6N7GT. Czy wystarczy podłączyć jedną katodę z lampy 6n1p do katody 6n7GT

2.Lampa 6n1p pin 9 (screen), lampa 6N7GT pin 1 (Shell no conn.)Czy można to połączyc ?

3.w lampie 6n1p jest pin 9 (screen) lampa ECC40 ma 8 pinów . Co zrobić z pinem 9 lampy 6n1p . Za pomoc z góry dziękuję .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

1 i 2. Lampą 6N7GT nie zastąpisz 6N1P chyba że w układzie katody są połączone. Może chodzi Ci o 6SN7?

3. 9 pin 6N1P to ekran między triodami. ECC40 ma go połączonego na stałe z jedną katodą więc go nie wykorzystasz w ten sposób. Po prostu nic tam nie podłączaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Hej,

Mam parkę nieznanych traf wyjściowych, w jaki sposób zmierzyć impedancję uzwojenia pierwotnego trafa ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
