Lampowe schematy, problemy, rozwiązania

[pawcio]

W 6N6 wykorzystywałem tylko jedną triodę, druga anoda, katoda i siatka podpięta do masy.

taki układ:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Pawcio, można wyraźniej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Sound Practices (chyba ściągałeś kiedyś jak wrzuciłem) strona 415.

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

tak dzięki ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

->Matt

"Witam, czy to prawda że układ SRPP charakteryzuje się brzmieniem, troche bezbarwnym i matowym ("szarym"), walczę z tym układem i poza basem i głebią mnie martwi.... układ WK-WA grał po prostu lepiej... ;("



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) na dole strony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

szczera prawda, idzie do wymiany preamp ;)



mam w planie zrobić wtórnik white'a, takie coś było w preampie AR który przyniósł do mnie forumowicz LULU, to był jedno z lepszych pre jakie słyszałem tylko ze chce wtórniki władować do Nosdac'a.. nie ukrywam ze mnei to spokoju nie daje ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

barwę dość znacznie poprawiają lepsze lampki NOS National CCA 6922 dużo fajniej wypadają przy 6n6p i 6n1p ;( aczkowliek to nadal nie to samo co WK-WA, kurcze WK-WA i SRPP mają plusy i minusy, jakby je połączyć jakoś ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

dudivan, 16 Mar 2008, 16:59



>Jak zrobiłeś lakierowanie młotkowe?



Mnie to wygląda na Hammerite nałożony pędzlem przez "stukanie" w malowaną powierzchnię.



GM

[shark700]

->Matt

Czyli cierpisz na chroniczny brak wypełnienia tudzież barwy w dźwięku niestety z SS to nie nowina mam to samo, wyjściem z sytuacji są dwa zestawy na jednym słuchamy plumkań a na drugim koncertów organowych.

Dla mnie wzorem barwy, wypełnienia był odsluch w KAIM MPM + NS-1000 + Lektor IV, na innym odsłuchu MPM z Labirynthosami już tak nie zagrały więc dobór sprzętu to klucz do pewnych cech w dźwięku, ale to nie nowość.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

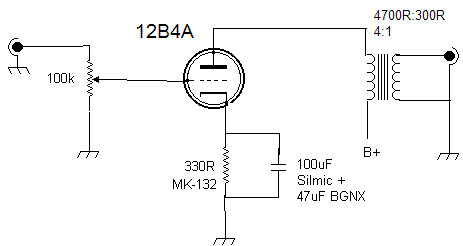

Nowe pre wzorowane na schemacie "Euridice" (na górze strony i kilka stron wcześniej.

Po pierwszym odsłuchu - rewelacja!

Dzięki Józek!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

-->pawcio

Czy przed ostatnim kondziem w zasilaniu jest na pewno 2,7R?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

pwit1

tak, 2,7R. akurat takie millsy miałem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Najpierw w zasilaczu było CLCLC.

Po wywaleniu pierwszego kondensatora napięcie anodowe sporo spadło, zmniejszyłem opór w katodzie, żeby "złapać" około 30mA i wtedy dopiero zaczęła grać muzyka.

Jeszcze tylko tradycyjnie dobór kondensatorka w katodzie. Teraz chyba trochę za mało "mięsa" na dole. Ale poczekam, niech trochę pogra.

12B4A Sylvania, GZ33 Mullard, trafo sieciowe toroidy.pl, dławiki i OPTs Ogonowski.

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

-->pawcio



Mam wątpliwości co do tych 2,7R (nie rozdziela dostatecznie 2 stopni). Moim zdaniem minimum co tam powinno być to 10R.



Jeżeli będziesz miał ochotę spróbuj zmodyfikować nieco zasilanie (przy obecnym masz mały rezonans). Daj oba 100uF razem na drugiej pozycji, a za pierwszym dławikiem jakieś 20-30uF olejaka lub polypropylena.



Co do kondzia w katodzie - jeszcze tego nie wypróbowałem, ale czytałem o fajnym patencie, tzw e-cap (zobacz w googl'ach, coś też pisał na jego temat forumowy "americano"). Są to 2 kondensatory BG N, NX, NH połaczone rónolegle, z tym, że nawzajem odwrotnie "nóżkami". Podobno najlepsze rozwiazanie na kond w katodzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Dzisiaj jeszcze spróbuję taki manewr.

oczywiście pomysł jt211, skarbnicy pomysłów :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

w katodzie zostawię tylko rezystor i kond. podepnę do trafa wyjściowego.



z asilaczem faktycznie masz rację. właśnie zasymulowałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

trochę pograł sobie preampik i już co nieco wiem więcej.

Symulacja symulacją ale z większą pojemnością gra gorzej. Na razie zostaje po 100uF. Dołożyłem pojemności w katodach i basik jest lepszy. O dziwo bo zazwyczaj zamula a w konstrukcji z OPTs polepsza.

Do kondensatora m-dzy katodą i trafem też jakoś nie mam przekonania. Dźwięk traci rozmach.

Zostaje mi jeszcze dołożyć dwa dławiki do rozdzielenia na L i R zamiast obecnego RC.

No i punkt pracy opisany w datasheet jako "typical" kompletnie się nie sprawdził.

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Hej

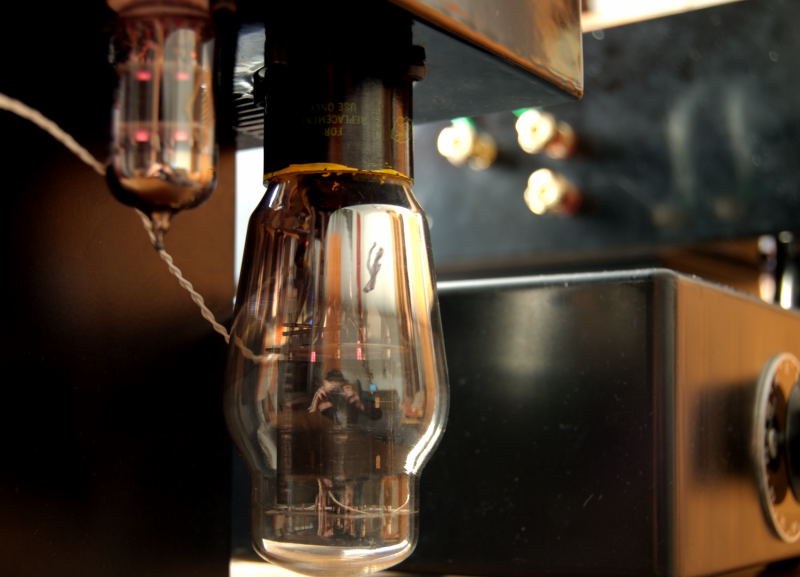

Dzięki uprzejmości Józka (jt211) wszedłem w posiadanie parki lamp 6A3 Sylavania, które miały posłużyć jako baza do nowego wzmacniacza. Brak cierpliwości i kasy spowodował, że niewielkim nakładem kosztów (wspomniana para lamp właściwie tylko :)) oraz pracy (dwa przecięte przewody, zmiana napięcia żarzenia lamp mocy - CCS, oraz dostosowanie ich punktu pracy) dostosowałem układ DRD 300B wg projektu Jacka Eliano (układ na 2A3 można znaleźć na stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ).



W stosunku do 300B ten układ gra o wiele bardziej energicznie, z lepszym basem. Takie granie może się podobać, warunkiem jest posiadanie głośników o sporej efektywności.

Moje spokojnie dają radę, nie pozostaje mi więc nic innego jak dalej zmniejszać moc wzmacniacza :D



Schemat w załączeniu.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Schemat:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

-> magazynier



Gratulacje kolejnego udanego wzmacniacza. Bardzo jestem ciekaw jak to cudo gra, oraz jak druga Twoja konstrukcja się prezentuje dźwiękowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość jt211]

Wstaw jeden wiekszy jako pierwszy i rozdziel tymi co już za pierwszym kondem :>)

taniej wyjdzie na bank !

"typical" jest dla 12B4 jako draiwera w preampie potrzeba ci 2-4V na siatce nie 17V



pawcio, 30 Mar 2008, 16:53



>trochę pograł sobie preampik i już co nieco wiem więcej.

>Symulacja symulacją ale z większą pojemnością gra gorzej. Na razie zostaje po 100uF. Dołożyłem

>pojemności w katodach i basik jest lepszy. O dziwo bo zazwyczaj zamula a w konstrukcji z OPTs

>polepsza.

>Do kondensatora m-dzy katodą i trafem też jakoś nie mam przekonania. Dźwięk traci rozmach.

>Zostaje mi jeszcze dołożyć dwa dławiki do rozdzielenia na L i R zamiast obecnego RC.

>No i punkt pracy opisany w datasheet jako "typical" kompletnie się nie sprawdził.

>pozdrawiam

[Gość jt211]

Hammerite nakladane normalnie pędzlem teraz wiem ze trzeba było dać farbę grubiej.

Gradacja wychodzi sama :>) bez "stukania "



G.Mark, 25 Mar 2008, 18:30



>dudivan, 16 Mar 2008, 16:59

>

>>Jak zrobiłeś lakierowanie młotkowe?

>

>Mnie to wygląda na Hammerite nałożony pędzlem przez "stukanie" w malowaną powierzchnię.

>

>GM

[Gość jt211]

OK teraz masz w pewnym sensie pojecie jak gra stara WE300B ponoć ani nowe WE ani żadne inne 300B sie nie umywają do

orginalu. Chodzi mi o czas kiedy wyprodukowano te 6A3.

Dawno temu mogłem łyknąć parkę WE300B z 1949 za tylko 800$ to była nie powiem okazja.

Ale ja wolalem trzy Amperexy 8003 z 1948 za 30$ :>) ładniej swiecą ! a "niechcacy" wiedzialem że to 100W radiowa 211.

Daj znać jak wyśudasz te 6N1 :>)



Hej

Dzięki uprzejmości Józka (jt211) wszedłem w posiadanie parki lamp 6A3 Sylavania, które miały posłużyć jako baza do nowego wzmacniacza. Brak cierpliwości i kasy spowodował, że niewielkim nakładem kosztów (wspomniana para lamp właściwie tylko :)) oraz pracy (dwa przecięte przewody, zmiana napięcia żarzenia lamp mocy - CCS, oraz dostosowanie ich punktu pracy) dostosowałem układ DRD 300B wg projektu Jacka Eliano (układ na 2A3 można znaleźć na stronie http://www.electra-print.com/300bdrd.php).



W stosunku do 300B ten układ gra o wiele bardziej energicznie, z lepszym basem. Takie granie może się podobać, warunkiem jest posiadanie głośników o sporej efektywności.

Moje spokojnie dają radę, nie pozostaje mi więc nic innego jak dalej zmniejszać moc wzmacniacza :D



Schemat w załączeniu.

Pozdrawiam

[pawcio]

>jt211

chyba jednak skuszę się na dwa dławiki, bo po wywaleniu pierwszego C troszkę zaczął buuuczeć. ale troszkę ;)

ale czy napięcie za nisko nie spadnie?



>magazynier

gratulacje.

kiedyś na PW pisałem Ci o bateryjce w katodzie.

za namową Józka (a kogo by innego:)) kupiłem ołowiowe Hawkery 2V.

Odwołuję to co Ci pisałem :)

Teraz mi się podoba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Mam i ja baterie, wymienić je muszę, bo mam nieustanne problemy w jednym kanale...

Hawakery powiadasz? Boje się, ze mogą mi się nie zmieścić już do obudowy.



Ja również zamówiłem dławiki 10H/70R/150mA, bo mam problem z przydźwiękiem. Tymczasowo zastosowałem dławiki radiowo telewizyjne, mniejsza indukcyjność i dopuszczalny prąd, ale przez parę dni popracują.

Z nowymi dławikami czeka mnie mała rewolucja, bo miejsca brak.



>jt211



Może dziś wstawię 6AM4.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

nawet mi nie mów o braku miejsca :/

w głupim pre nie moge się już zmieścić (głównie przez żelastwo) a do końcówki muszę o nowej budzie pomyśleć jak olejaki przyjadą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

aha, te hawkery są wielkości baterii R20

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Orion-Tom]

Witam wyrzyskich lampowców.

Moja przygodę z lampami chciałbym rozpocząć od budowy prostownika lampowego na lampie 5c3s i tu moje pytanie czy napięcie żarzenia może być z oddzielnego trafa i jak najlepiej zejść z 12V do 5V czy przez rezystor czy odwinąc uzwojenie wtórne tak by uzyskać te 5V?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rozzz]

Witam. Jeżeli masz możliwość to odwijaj zwoje. Zbicie 7V przy paru amperach prądu daje efekt małego grzejniczka w środku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Wracając do przedwzmacniacza (kilka wpisów wyżej).

wywaliłem z zasilacza opory i na rozdzielenie kanałów R i L ma teraz dławiki 10H.

kolosalna różnica! praktycznie wszystko się poprawiło. nawet bym nie przypuszczał, że zastąpienie rezystora dławikiem może przynieść aż taką poprawę.

wczoraj przyszła para lampek RCA. większa dynamika, lepszy bas w porównaniu do Sylvanii.

teraz "ćwiczę" katodę. wywaliłem RC i wstawiłem 4 czerwone LED'y w szeregu.

krótko mówiąc, gra i wszystko na swoim miejscu, tak na szybko po niezobowiązującym odsłuchu bo łeb mi dzisiaj pęka.

muszę jeszcze spróbować akumulatorków olowiowych 10V.

teraz wygląda to tak:

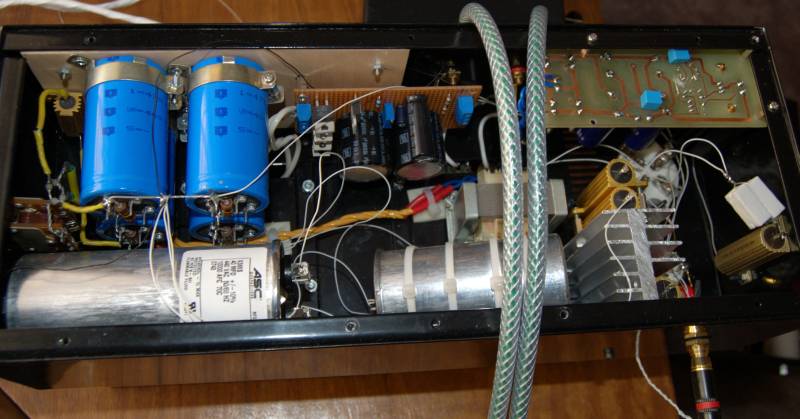

(ani jednego C w sygnale :))
