NAD C320BEE - tuning

[muda44]

Dobrałem się dzisiaj do wzmaka i...

senicz - miałeś rację wzmacniacz po odpaleniu w trybie czuwania jest zasilany na + , - 36V Po załączeniu poprzez tyrystory dodane jest napięcie + ,- 47 V - czyli układ miękkiego startu.

I tak - wylutowałem te moduły A klasy. Sygnał na potka puściłem przez MKP SCR 4,7 uF a za potkiem 3,3 uF MKP SCR.

Ale UWAGA!!!!!! Układ się WZBUDZA!!!! - przy ściszeniu na minimum. Końcówka przywiera zasilanie , które spada o 10V !!!!!. Nalezy przed kondem końcówki dać rezystor 470ohm - pomogło.

Wyregulowałem U wyjściowe z 70 na około 2mV.

Wrażenia - głośność nieliniowa ( minimalne wzmocnienie między godziną 9 , a 14 ). Przy ciszej nagranych płytach zbyt mały zakres.

Mało basu - dałem za małe pojemności przed i za potkiem - do wymiany na większe.

Znacznie poprawiła się ilość detali , kontury dźwięków , wybrzmienia. Ale dźwięk trochę taki pozbawiony życia ( czy jak kto woli muzykalność siadła ) , tak więc potrzeba przedwzmacniacza.

Największego SZOKU doznałem mierzac U zasilania podczas pracy wzmaka na minimum i z mocą znamionową.

I tak Napięcia z trafa 2*28,2V na 26V

2*36V na 34V przy obciażeniu czyli znośnie.

Ale po prostowaniu i filtracji z 46,5V na o !!!!ZGROZO!!!! 37V

Prawie 10V spadku na stronę czyli 20V!!!!

Czyli jak to ma cokolwiek uciagnać??? A gdzie ta NADowska reklamowana moc w trudnych obciażeniach?

Winię za te spadki mostki prostownicze , jak i tyrystory. Myślę nad ich wywaleniem , a w ich miejsce wstawić przekaźnik ( tyle że sterowanie trzeba zmienić - na tyrystory idzie 1,4V )

Tyle na dzisiaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Powoli zaczyna to grać.

Ilość detali jest zaskakująca :)

Zastanawiam się nad pre na E88CC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

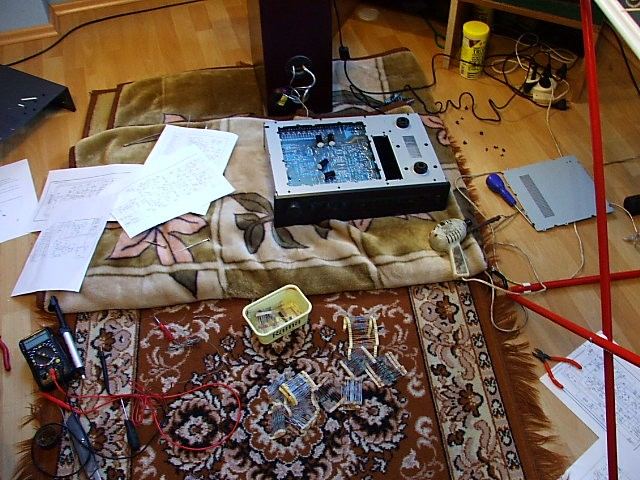

Z pola walki : )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

Uważam, że bufor po potencjometrze zawsze jest potrzebny, końcówki grają wtedy mniej płasko i sucho. Pojemność wejściowa musi mieć minimum 10u, to juz sprawdziłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

A po co za potkiem drugi kondensator? Nie ma przecież nic aktywnego, co mogłoby dodac napięcie stałe na wejście końcówki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

zwieksz troche r do masy w koncowce i nie dawaj bufora. teraz masz imp. wej. koncowki 22k daj 47 i bedzie dobrze. Potek lepeij chodzi na nizszej wejsciowej no chyba ze zostawisz barwe ale pamietaj ze ona siedzi nadal w torze ta barwa. Najlepeij jak dasz wej i odrazu na poteka a z poteka na wejscie koncowki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Dokładnie, daj po dwa kondy (scr i jatzen) równolegle przed potkiem i wtedy zobacz jaki masz bas

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Oj źle spojrzałem obydwa typy masz scr, czyli daj większy i mniejszy równolegle

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

senicz- nie mam juz regulacji barwy.

Kond - potek- rezystor 470ohm ,kond rezystor 100ohm i końcówka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

No facet, masz kiepele na karku!!! teraz to to zagra!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

senicz

- jak myślisz - co jest największym sprawcą takiego spadku napięcia ( opisane wyżej )?

Mam dwa kondy RIFA 22000 uF PEH200MJ5220MU2 na 63V , dostawię równolegle , albo podmienię , bo to co w NADzie to raczej tandeta.

Tyrystory o ile pamiętam są na 8amper - czyli powinny dawać radę , pozostają mostki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

wszystko na raz mostki bo spadek na nich moze siegac 2v a nawet wiecej przy duzym pradzie tyrystory tez ze 2V a moze wiecej dla duzego pradu sciezki na druku maja tez spora rezystancje zlacza tez i chyba jakis rezystor w szereg z zasilaniem 0.05om? mozesz zrobic tak - sygnal sterujacy te tyrystory uzyj do sterowania przekaznikiem zwierajacym te tyrystory? nie powinno sie nic stac lub lepeij podaj przez 40A przekazniki i gruby drut napiecie prosto na koncowki mocy do ich zasilania najlepeij dodac jeszce na samej plytce wzm mocy kondy po 1000-4700 jakies dobre to wtedy wzmocni sie dynamika sygnalu. Tam sa chyab takie szyny zasilajace to podlacz te kondy do nich. Moc napewno wzrosnie po takich zmianach wiec lepiej dac jakis wiatraczek w sytuacji wzrostu temp. -automat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Tyrystory pełnią jeszcze jedna funkcje. Układ nimi sterujacy jest sprzężony z termistorem i w razie nagłego wzrostu temp. odcina im sterowanie , spada napięcie , no i moc - sprytne i pewne ( no - pomijajac ten mały spadeczek U zasilającego : ) )

Szyny - jedna jest masą , a dwie pozostałe - sygnały wyjściowe z końcówek - tutaj się wysilili.

No tak na rozebranych fotkach wzmaka to to się prezentuje... A pod spodem biegnie sobie U zasilające poprzez złączki z cieniutkich drucików... No ale tego już nie widać dla czujnych oczu redaktorow pism...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[leonbubu]

Proponuje ominąc własnie te tyrystory i zrobic podstawowy zasilacz trafo mostek kondensatory, ja robiac klona 312

dokładnie tak zrobiłem i nie ma mowy o jakichs spadkach i taksamo co do pre ,moze czółosc jest słabsza ale spokojnie wystarcza. A co do 325Bee zauwazyłem że są dodatkowe jakby pre ? Macie moze namiary na schemat tego wzmaka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

leonbubu

- wklej fotę swojego wzmaka. To bliźniacze konstrukcje. O ile się orientuję to Twój ma jakieś dodatkowe wejście.

Mam serwisówkę C320 BEE.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[leonbubu]

Tak jest jedno do Ipoda z przodu mały jack ale elektronika sie różni o dodatkowe dwa modóły jakby pre chyba?

Jak rozkrece to wkleje ale mam plombe to narazie nie kombnuje w Audio z listopada jest opis.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[leonbubu]

Dokładnie chodzi mi o te ekranowane płytki pionowe u mnie sa cztery, dwa to typowe pre,

a na tych dodatkowych elektronika smd i sa umieszczone zaraz przed koncówka. Dlatego przydałby sie

schemat co to w ogóle jest? Reszta to to samo co w 320BEE.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Masz skan tego testu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Wywal cały przedwzmacniacz - sam upierałem się do pozostawienia regulacji barwy. Ale już mi odeszło : )

A im mniej elementów w torze tym lepiej.



adik - co tam u Ciebie? Wywaliłeś do końca przedwzmacniacz?



Zastanawiam się czy nic się nie stanie jak wywalę konda za potencjometrem? Po ostatnich doświadczeniach ze wzbudzaniem się końcówki mam trochę obawy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

w c325 zrobiono podne stopnie co ta slynna klasa a nada i w stopniu koncowym. natomiast w serii Master takie moduly sidza ale w innej obudowie. takie ladne alu skrzyneczki miniarurki z nalepka od gory co to jest. cacy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

senicz - czy mogę wywalić konda za potencjometrem przed końcówką? Bez efektów dymno cieplarnianych ?



Aha - stosowałeś w sygnałówce CD albo wzmaka kondy Bosch MP? Bo zastanawiam się co by taki 10uF/250V dał na wejsciu wzmaka zamiast SCR MKP ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

kondy wywalaj. Wzbudzanie sie koncowki spowodowane bylo petla na masie?? daj w szereg z syganlem rezystor tak jak pisales. tak naprawde to mozesz wywalic i ten kond. w ukladzie koncowki na wejsciu. Ale ten rezystor 22k zostaw bo w przypadku braku kontaktu w potku beda niciekawe efekty z ustalaniem sie punktu pracy koncowki. Tak naprawde daj potka na niego wejdz na zywca z przek. wejs. i z potka do koncowki juz na trany wejsciowe. Zostaw te r szeregowe bo trany od mutingu musze przez cos zwierac sygnal wejsciowy do masy. Dla penosci poczatkowo daj dosc duzy ten szeregowy i stopniowo go zmniejszaj baczac czy cos sie nie wzbudza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

kond na wejsciu muszę dać. Nie mam na wyjsciu z CDka. Masz jakiś faworytów?

I te 10uF chyba wystarczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

pewnie tak ale lepiej popraw cd bo w wzm tak duze kondy gabarytami moga byc przyczyna wzbudzenia. W ukladach bipolarnych lepei nie stosowac kondow aby uniknac zjawiska prostowania sygnalu przez zlacze be i zmiane punktu pracy ukladu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Coś dziwnego jest z dźwiękiem wzmaka.Myślałem że to wina CDka , ale to wzmak.

Mam wyraźnie podbite wysokie. Wzmak podbija wysokie powyzej 8KHz- poniżej są wyraźnie cichsze .Przeleciałem płytą testową , i na niej to słychać wyraźnie. Od 8KHz głośność wysokich rośnie , i o dziwo są bardzo wyraźne do 17KHz !.

Myślałem że to wina MKP SCR - wywaliłem za potencjometrem głośności - nadal to samo. Wywaliłem SCRa przed potkiem i wsadziłem nichicona muse - bez zmian. Mogę to stłumić poprzez jakiegoś konda do masy , ale wolę poszukać innej przyczyny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

to wyglada na zbyt mala pojemnosc sprzegajaca. Sprawdz sama koncowke przez wejscie zew. a potem jak nie kocowka to szukaj w ukladzie przed nia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Najpierw miałem SCRa 4.7uF na wejściu , poźniej 10uF muse. Małe to raczej nie. I nawet te 4.7uF wystarczały - sprawdzałem poziom basu na płycie testowej. Bez zmian po wlutowaniu 10uF.

Przed końcówką nic takiego nie mam.

Gniazda wejsciowe - rezystor- jakieś C do masy- przekaźnik 10uF Muse - druty do potka z Kimbera 4VS- potek głośności-balans- druty z 4VS - rezystor 470ohm ( te coby się nie wzbudzał ) - rezystor 100ohm - końcówka.

Co dziwne - jak materiał muzyczny nie sięga wysoko to wsz. jest ok. Jak sięga wyzej - to wzmak bardzo podbija.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

wtakim razie zmierz sygnal na wyjsciu cd-wej wzm i tak dalej az znajdzesz to miejsce podbijajace.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Zmierzyć , to jedynie generator + oscyloskop.

Niestety jakiś czas temu pozbyłem się oscyloskopu.

Zastanawiam się czy końcówka nie jest tak właśnie zestrojona.

Zobaczę rano - coś tam jeszcze powalczę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

muda44

A co z elektrolitami na płycie głównej, wymieniałeś?
