NAD C320BEE - tuning

[muda44]

adik - a jednak :)

FC pozostają - góry jest mniej , ale jest bardzo ładna - zrobię korekcję w zwrotnicy.

Po sylwku zabieram się za zasilanie.

Mam już 8szt MUR 860 , kondy filtracji formują się , a dodawanie drugiego napięcia zrobię poprzez dwa połączone szeregowo cewkami 24V przekaźniki zasilane + 47V poprzez jeden tyrystor.

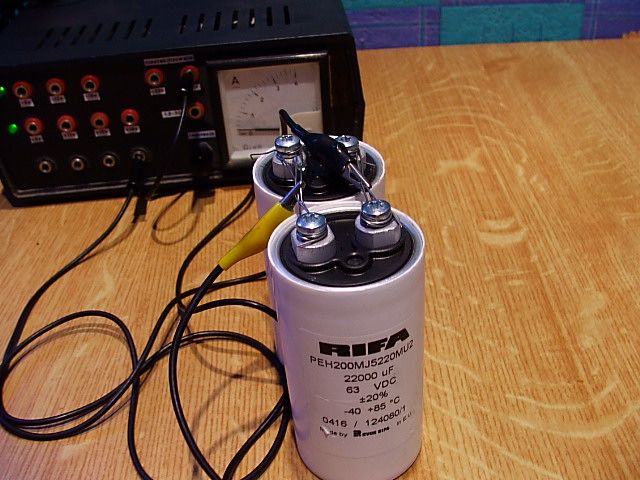

Maleństwa w trakcie formowania :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

Ale kolosy! Tak powinny wyglądać porządne gondensatory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

No tak - właśnie kolosy.

Muszę przesunać trafo i jakoś je zamocować - na leząco - bo w pionie nie wejdą.

Jak nadal bedą spadki , to te NADowskie 15000uF wstawię w płytę.

Juz szykuję drut miedziany 2,5 kwadrat na ścieżki :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>muda44



dokładnie takie kondy potrzebuję pojemność/napięcie. Gdzie można je dorwać? Na Allegro są na wyższe napięcia ale o bardzo małych pojemnościach a ja potrzebuję >10.000uF/szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

W ELFIE. Wpisz PEH 200.

Ale najpierw zanim zobaczysz ceny wypij coś na uspokojenie ; )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Undziak]

Witam,



przepraszam, ze tak wnikam tutaj nieproszony, ale powiedzcie prosze, czy taki tuning naprawde ma sens? Pytam, bo sam mam taki wzmacniacz a od pewnego czasu nosze sie z zamiarem zakupu lepszego zestawu stereo. Ale moze warto zmodyfikowac NADa C 320 oraz odtwarzacz C521i i zaoszczedzic troszke kasy?

Na jakim poziomie dzwieku moglibyscie zakwalifikowac C320 po modyfikacji? Czy to zagra jak dobry wzmacniac za 4-5 tys? Czy mozna uzyskac szybkosc i ekspresje takich wzmacniaczy?



pozdrawiam



Andrzej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Hmmm... Odpowiem tak.

Dla mnie NAD miał być jako dobre stereo do oglądania filmów. Mimo wszystko gdy zrobiłem klony Proac 2.5 i to podłączyłem byłem "trochę" zawiedziony jak to gra. Cóż - poczytałem to i owo na forum i dobrałem się do CDka - NAD C521BEE ( zapraszam do watku o tym NADzie - 521i ). Przy małym nakładzie środków dźwięk zmienił się nie do poznania!! CDek przed tuningiem grał jak DVD Manta!! W sumie wszystko kosztowało mnie około 100zł Zmiany są KOLOSALNE!!

Co do wzmaka - jezeli masz smykałkę do elektroniki to na próbę podłącz CDka poprzez potencjometr pod samą końcówkę - przedwzmacniacz strasznie tłumi - zamula dźwięk!! wyfitrowuje detale , " tło ".

I sam oceń - a to dopiero przedsmak tuningu tego wzmaka :)

Jutro przerabiam zasilacz - poczytaj wyżej dlaczego.

Nie znam Twoich oczekiwań , ale zapewniam Ciebie , że naprawdę małym kosztem uzyskasz z NADów dźwięk który mnie wysoce satysfakcjonuje.

Mało tego - kilka dni temu byłem u starego znajomego który ma wysokiej klasy lampiaka , Marantza CD94 jako napęd i Daca z wyjsciem lampowym , do tego kable za kilka ładnych tyśięcy wraz z kolumnami na szerokopasmowcu ( za używane głośniki z 62 roku dał 800 euro ).Koleś ten zaraził się lampą od czasu gdy opędzlowałem mu swojego lampiaka na PCL86. I cóż - mogę smiało stwierdzić , że pomimo przepaści finansowej pomiędzy tymi zestawami bardziej mi odopwiada dźwięk NADa po przeróbkach. Jedyne czego jeszcze NADowi na tym etapie przeróbek brakuje to więcej tła , tzw ciszy ciut więcej mikroinformacji. Chociaż barwa NADa bardziej mi odpowiada.

Jedyne co w tej sytuacji tracisz to trochę czasu , pieniędzy - ale za to jaka frajda :)

Jezeli stwierdzisz ze to jednak dla Ciebie za mało , zawsze możesz sprzedać , a i będziesz miał jakiś odnośnik do porównań.

W tym watku , jak i w wątku o CD521 masz dokładnie opisane wszystkie moje przeróbki.

W razie pytań chętnie pomogę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Kondy wymienione.

2 komplety MUR 860 wstawione.

Hmmm... Jest lepiej - lepszy impuls basu , lepsza jego kontrola , ale napięcie nadal przysiada. Choć z 46V na 40V ( wcześniej było z 46V na 37V )

Dołączyłem NADowskie 15000uF - tak więc razem 74000uF :)

Dalsza , ale już mniejsza poprawa dynamiki - jednak TRAFO - chcąc naprawdę poprawić stabilnosć zasilania trzeba wymienić trafo :/.

Mierzyłem spadki na tyrystorach - milivolty , tak więc na razie zostają.

Zostawię to wszystko włączone niech się dociera.

Zobaczymy rano.

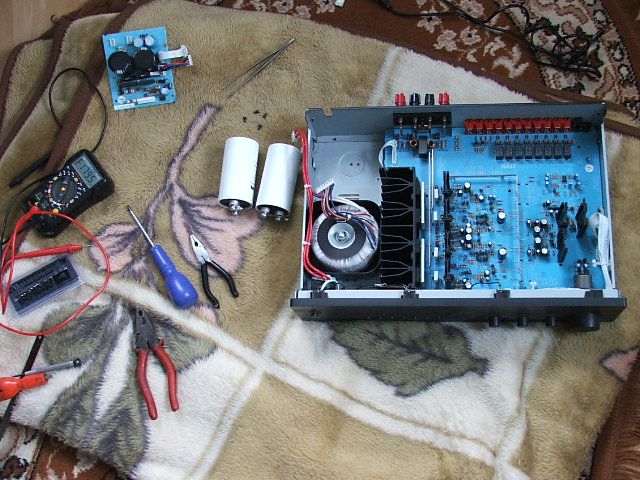

Fotki - maleństwa :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WOJMOL]

muda44

Jeżeli masz jeszcze trochę samochodowej maty wytłumiającej to wyklej od środka puszkę od trafa plus podstawkę na której jest mocowana do obudowy, efekty tego prostego zabiegu na dodatek całkowicie odwracalnego, mogą Cię zadziwić, przynajmniej w moim przypadku tak było.

Jeżeli skorzystasz z mojej rady daj znać o efektach i Swoich wrażeniach.

Pozdrawiam

wojmol

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

WOJMOL - a u Ciebie burczy trafo?



A może tak trafo na czymś miękkim?



Moje trafo wygląda na porządnie zalane i zaekranowane... Nic nie burczy , ani nie drzy.

I to właśnie problem - z wpisów na forum wynika , że nie tak łatwo o dobrze zrobione trafo. Zaglądałem na www.toroidy i znalazłem 400W toroid - wymiarami będzie pasował.Ale to zwykła wersja , więc moze buczeć. A już wolę mniejszego kopa niż burczenie trafa!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WOJMOL]

muda44

Trafo nie burczy i nie burczało, ale na forum natrafiłem na wątek o zalewaniu traf żywicą do wzmacniaczy lampowych i o tym jak bardzo pozytywny wpływ miał ten zabieg na brzmienie, pamiętając, że w Nad-zie trafo jest w metalowej puszce pomyślałem o tym samym, niestety puszka ma od spodu wielką dziurę i to skłoniło mnie zastosowania tego substytutu zalewania.

Parę fotek jak to wygląda u mnie, naprawdę warto spróbować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WOJMOL]

Jeszcze raz zdjęcie wymontowanego "kubka" trafa, przez pomyłkę wkleiłem nie to co trzeba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Spróbuję - w końcu koszty zerowe :)

Kondy RIFA zostają - cóż jest wyraźnie lepiej - bas jak i niższa średnica przyspieszyła , powiększyła się skala i rozmach dźwięku.

RIFA to dobre kondy - pomimo słabego trafa , znacznie lepiej podtrzymują napięcie od kondów NADowskich.

Chcąc naprawdę poszaleć , trzeba zmienić trafo. Zawsze można lepiej :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>WOJMOL, 3 Sty 2007, 10:14

>Trafo nie burczy i nie burczało, ale na forum natrafiłem na wątek o zalewaniu traf żywicą do

>wzmacniaczy lampowych i o tym jak bardzo pozytywny wpływ miał ten zabieg na brzmienie



mógłbyś wkleić link do tematu?



PS skąd wytrzasnąłeś ten kubełek na trafo? W oryginale go chyba nie było - prosiłbym o jakieś namiary

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WOJMOL]

saczek_XTRM

Proszę bardzo link:http://www.audiostereo.pl/forum_wpisy.html?temat=20060&all=1

Kubek jest oryginalny, nad tak właśnie montuje trafa, przynajmniej w serii c-3xx.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Hmmm... No i od którego tu zacząć ? :)

Czas wybrać jedynego konda w torze sygnałowym wzmaka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[burza]

u mnie sprawdziły się te Telpody zbocznikowane teflonami ok 200-100 nF + 1,5 nF. mam tak w pre lampowym i w CD przed filtrem wyjściowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

burza - jakiej pojemności te Telpody ? I z czym je jeszcze porównywałeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

lepiej brązowe MBGO 4u i bocznikowane teflonami 100n ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

A co sadzicie o tak zachwalanych Bosch MP i Siemens MKV ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

mam w domu MKV ale jeszcze nie sprawdzałem.. na dniach wylądują we wzmaku..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Jedzie do mnie IC Audionova Phobos MKII i jak dotrze popróbuję z tymi kondami.

MP 2uF chcę podmienić w zwrotce klona na górę ( tam mam 2,2uF ) i na przemian z telpodem 2uF i MBGO 2uF

Do wzmaka 10uF MKV na podmiankę z 5uF MP .

Wrazenia opiszę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

MP ma dużo "tła" i chyba trochę wycofuje środek - warto porównać z innym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[burza]

Bocznikowałem rosyjskimi FT-1, a Telpody o pojemności 1uF i 2uF, jak wynika z wcześniejszych wpisów porównywałem je z SCRami a także Audyn Capami 3,3uF. Końcówka mocy to Musical Fidelity A2, który udaje lampę i w moim systemie pojawienie się większej ilości góry było ok. ft-1 rzeczywiście mogą dać sporo sybilantów

ale im dłużej garją, tym lepiej. Tak samo Telpody. To są bardzo wiekowe kondensatory, często 30letnie. Piorun wie jak wygląda olej w środku puszki. Może by tak którego rozpruć. Juz o tym myślałem, ale teraz nie mam "wolnych".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[burza]

Potwierdzam to, co napisałem powyżej. Po kolejnym dniu grania dźwięk staje się coraz bardziej uspokojony i szczegółowy. Na Cassandrze Wilson- Blue Light Till Down rzeczywiście jest dużo sybilantów. Przedtem tego tak nie zauważałem. Jednak inne Panie np. Patricia Barber, Diana Krall, Astrud Gilberto już tak nie świszczą. Myślę, że ta płyta jest tak zrealizowana.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

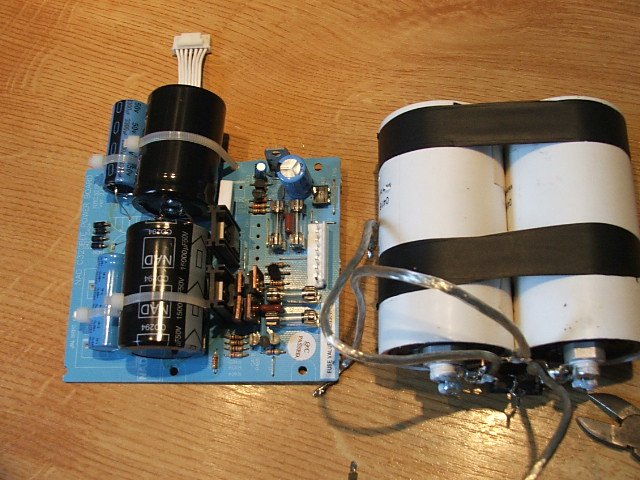

Zasilacz zmontowany - No Panowie , teraz to wzmak potrafi przyłożyć Skanom :)

Porównanko :)

I w środku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WOJMOL]

muda44

Piękny widok, aż żal serce ściska że brak mi wiedzy i umiejętności aby tak poprawić własnego nad-a!

Samemu oczywiście!

Spróbuj jeszcze z tym o czym pisałem wcześniej, czyli wyklej matami kubek trafa, ja między kubek a podstawkę na której on stoi dałem jeszcze blue tack.

Jeszcze jedna sprawa, chyba oczywista przy tak zaawansowanym tuningu - gniazdo iec dla porządnego kabla sieciowego, moim skromnym zdaniem warto poeksperymentować z kablami zasilającymi :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

muda44

Widzę, że narazie zostawiłeś tyrystory, będziesz dodawał przekaźniki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Kabel - jasne , ale po kolei :)

Tyrystory są 12A , a spadek napięcia pomiędzy diodami w prostowniku , a PCB wynosi jakieś tam milivolty , tak więc zostają. Mam już przekaźniki - ale CIASNO! A jeszcze jakieś odsprzęgające muszę wcisnać :)



Właśnie przerabiam zwrotnice w klonach Response 2.5 - zamieniłem MKP SCR 2,2uF na BOSCH MP 2uF . No - podzielam uwagi co do ich jakości - MNUSTWO mikrodetali :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

UPS... - MNóSTWO
