Prosty rywal dla GainClona

[Bogdan]

Napewno uklad jest dopracowany, ale mi sie nie podoba stopień wyjściowy, a już te IGBT to dla mnie niestrawne, ale może nie mam racji, bo to moje subiektywne odczucia , a nie jakieś doświadczenie z nimi.

Wcale nie zdziwiłbym sie gdyby brzmieniowo wcale nie był lepszy od mojego - to taki przerost formy nad treścią, czyli coś czego

chciałbym uniknąć - nie odbierajcie tego jako arogancji, ja tylko tak to czuję.

[jaskiniowiec]

Ten wzmacniacz już został przetestowany i nie tylko przeze mnie .

Ogólnie ma dwie wady kompletnie niestabilny temperaturowo , i prze kompensowany pojemnościami .

które nie wiadomo po co się tam znajdują o takich wysokich wartościach



Ogólnie bubel konstrukcyjny .



Włąściwie chciałem tutaj wstawić podobną konstrukcję o znacznie lepszą i prostą , ale nie zdążyłem tego dokończyć .

Ogólnie zerżnął projekt nie lepiej nie gadać z czego , dla nie podpadziochy go sknocił , i wstawił do gazetki - jak w większości jest robione .

[tomq88]

Włąściwie chciałem tutaj wstawić podobną konstrukcję o znacznie lepszą i prostą , ale nie zdążyłem tego dokończyć .

Czekamy więc:)

[Moldis]

Produkuję sobie 2 końcówki w oparciu o wozry pcb lixmana, tylko mam problem, bo zastanawiam się jako które rezystory warto zastosować te z tolerancją 1%? Czy może odrazu wszystkie z taką kupić i wlutować? A może po prostu to zignorować i wszystkie 5%?

[tomq88]

Zawsze lepiej stosować te 1%. Nie są dużo droższe, a z tego co czytałem, to różnica jest nie tylko w tolerancji, ale też w jakości - te 1% mają chyba lepsze wpsółczynniki cieplne i mniejsze szumy.







Nie pamiętam które to było pcb o którym mówisz, ale radze, nie robić tego wzmacniacza na darlingtonach. Może nie w każdym przypadku, ale często się wzbudzał albo był niestabilny temperaturowa. Jeśli jednak już go robisz, to poczytaj -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Zadbaj także o dobre sparowanie tranyztsorów wejściowych bc550C/bc560C

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomasz6662]

Witam



Skuszony opinią o doskonałej jakości dźwięku reprodukowanego przez ten prosty wzmacniasz skusiłem się na wykonanie go w wersji oryginalnej. Na razie o dźwięku nie napiszę zbyt wiele bo odsłuchy prowadziłem mimo, że obu końcówek to każdej osobno - na razie brak radiatora, ten który stosowałem po 15 minutach niezbyt głośnego grania był mocno ciepły więc wolałem nie ryzykować. Obie końcówki uruchomione - czekają na radiator i przyzwoity zasilacz, mój transformator za kondensatorami w zasilaczu daje 2x27V więc trochę mało ale do niezbyt głośnego słuchania powinno wystarczyć. Największy problem miałem z bc550 i bc560, w moim sklepie mieli wszystkie z jednej serii i niestety beta różniła się znacznie między sobą (pomiędzy bc550 i bc560), co skutkowało niemożliwością ustawienia stałego na wyjściu poniżej 100mV. Zmiana R11 z 4k7 na 2k2 pozwoliło ustawić offset na pojedyncze mV. Mimo wszystko gdyby ktoś był w posiadaniu 2 dobranych par bc560c i bc550c i mógłby je sprzedać to się piszę. W tym miejscu chciałem bardzo serdecznie podziękować koledze Bogdanowi za bezpłatne przekazanie oryginalnych tranzystorów końcówki mocy i drajwerów - kolego Bogdanie dziękuję, twoje tranzystory nie poszły do szuflady.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Bardzo się cieszę, ze powstał następny "rywal" , ale chyba zastosowałeś podkladki smica, jeżeli tak , to z pełną odpowiedzialnością

radzę wymien je na zwykle mikowe z pastą, bo ja na smica uwędziłem mój wzmacniacz , był niestabilny temperaturowo.

[Gotomik]

Pewnie Ugody nie przebije.(Choć głęboko pragnę by był w połowie tani i łapał ją w dźwięku za nogi)

[Bogdan]

ciekaw jestem porównania - szczegółowość i oddanie niuansów jest na najwyższym, kontrola basu również

[jurek]

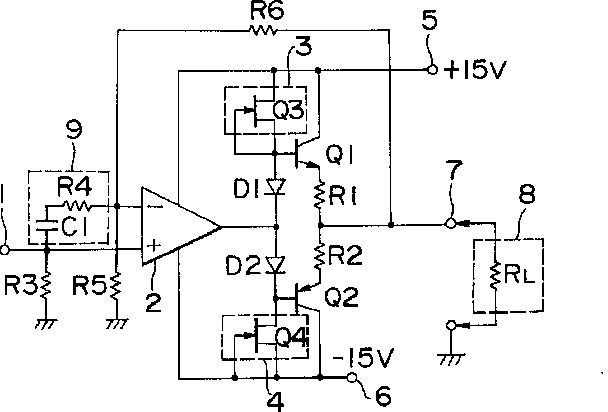

Prościutki, sprytny schemat wzmacniaczyka ściągnięty ze stron japońskiego urzędu patentowego.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) =



Do tej pory nie widziałem praktycznego zastosowania takiego pomysłu.



Jedynie firma Accu stosuje go w swoich najnowszych przedwzmacniaczach.



Na razie żywam takiego jako słuchawkowca.



Kombinuję jak wyciągnąć z niego ze 20-40 watów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

tomasz6662 napisz proszę jak oceniasz brzmienie "rywala"

jesteś zadowolony czy raczej rozczarowany?

udało Ci sie z czymś go porównać ?

będę wdzięczny za odpowiedź

[tomasz6662]

Gra u mnie od jakiegoś czasu i na razie nie chcę nic innego. Razem z moimi Cantonami GLE100 tworzą super parę. Wzmacniacz powstał u mnie w obudowie po zasilaczu z serwera i z tego co dostałem od Ciebie i znalazłem w szufladzie, miał być na chwilę (na półce leży wszystko oprócz chassis do lampowca PP el84) ale chyba zostanie na dłużej i lampa trochę poczeka. Trochę problemów było z płytkami - nie polecam oryginalnych z elektora, strasznie cieniutkie ścieżki, większość z nich musiałem na nowo sztukować z drutu miedzianego. Co do porównania to ciężko mi coś napisać bo wraz ze wzmacniaczem zmieniłem cały system. Grałem na badziewnym scalaku fishera, EL84SE, i na 2 różnych EL84PP i do tego kolumny diy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) grało to wszystko bardzo przyzwoicie, kolumny zmieniłem na Cantony, a ostatni wzmacniacz znalazł kupca (potrzebowałem kasy na nowy projekt EL84PP z QUDEM) - ten większy na zdjęciu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .Reasumując - Rywal gra na tyle dobrze, że budowa lamy została odsunięta na bliżej nie określoną przyszłość.

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

to super !!!!

ta płytka faktycznie jest denna,

ja juz kiedyś przymierzałem się do zaprojektowania plytki na wzór Accuphase e210, ale nie dokończyłem sprawy,

chcialem zastąpić darlingtony podwójną parą dobrych tranzystorów końcowych z driverami - taka wypasiona wersja



ale zaprojektowanie nowej płytki do oryginalnego ukladu też miałoby sens



pamiętam wyjątkową precyzję , szczegółowość i przestrzeń tego wzmacniacza - super

właczał i wylączal sie całkowicie bezgłośnie i był 100% cichy - żadnych szumów



teraz gram na klonie accu E407 i ciekaw jestem porównania :-)

Edytowane 5 Października 2012 przez Bogdan

[tomasz6662]

U mnie też przy rozkręceniu gały na full cisza w głośnikach pomimo siejącego transformatora EI, włączanie i wyłączanie też przebiega bezgłośnie, nie mam żadnych opóźnień włączania ani innych zabezpieczeń oprócz bezpieczników w zasilaczu, jeśli pojawiłyby się nowe płytki do Rywala najlepiej tak jak piszesz ze sprzężonymi termicznie bc550/bc560 to na pewno bym się zdecydował na ponowną budowę. Potwierdzam Twoje słowa - gra bardzo dobrze, efekt lepszy niż się spodziewałem.

pozdrawiam

[theoevo]

Witam.



Wczoraj odpaliłem mojego rywala GainClona. Bazowałem na schemacie z postu Bogdana #542. Płytka własnego pomysłu i wykonania. Tranzystory wejściowe BC550/560C, sterujące BD139/140 i MJE15030/31, mocy to dwie pary 2sa1943/2sc5200 na kanał, zasilanie dual mono. Na razie uruchomiłem na jednej parze tranzystorów mocy i jednym wspólnym transformatorze 250 VA. Napięcie zasilania +-31V (transformatory od gainclona). Żadnych problemów z offsetem - stabilne kilka mV. Zastosowałem w części wejściowej oporniki SMD bo miałem komplet. Mam również wersję płytki w całości pod oporniki przewlekane. Wartości oporników i kondensatorów zbliżone do schematu z w/w postu.







Niebawem uruchomię w wersji docelowej, czyli zasilanie dual mono i po dwie pary tranzystorów mocy na kanał.



Dźwięk - napewno lepszy od GainClona, nowych lamp do Yaqina MC-100B na pewno nie kupię.

[tomasz6662]

Ja bym te bezpieczniki przeniósł jednak do zasilacza. Sporo osób zamówiło płytki projekty kolegi bodo_z tylko nikt się nie pochwalił jak to gra ze zwykłymi tranzystorami w końcówce zamiast darlingtonów, może wszyscy nadal zauroczeni słuchają :) . Jeśli Twoje próby zakończą się sukcesem i zagra to dobrze to może warto by posłuchać pomysłów kolego Bogdana i popracować nad tym projektem - moim zdaniem warto.

[krysku]

Witam

Widzę, że temat z tym wzmacniaczem ciągnie się przez lata :) ja zrobiłem go jakiś czas temu z elementami tak jak w oryginale czyli Darlingtony BDV

Moje odczucia są jak najbardziej pozytywne szczególnie jeśli chodzi o wokal na czym mi najbardziej zależy. Ciężko mi porównać z innymi wzmacniaczami bo wcześniej miałem na scalakach TDA2030, ale gra lepiej :P

Trochę przerobiłem płytkę PCB dla ciekawskich zamieszczam zdjęcie



Zauważyłem jedno dziwne działanie jak mam go włączony, ale nic nie gra to radiatory czasem są ciepłe, a czasem zimne.

[bodo_z]

Witam kolegów.

Ostatnimi czasy pomagałem w doprowadzeniu do ciszy w RYWALU i zmieniłem prowadzenie masy a tu obrazki dla zainteresowanych . Pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2014 przez palton

[korkoczong]

Ten wzmacniacz od dawna kusi mnie żeby go zrobić, ale trochę się naczytałem o jego niestabilności termicznej. Zastanawiam się nad zastosowaniem struktur SAP15 na wyjściu, to mogłoby rozwiązać wiele problemów. Arcam i Cambridge audio używa je w swoich wzmakach.

[Bogdan]

Jaskiniowiec dałeś do pieca ..... słyszałeś go w ogóle ?

[Bogdan]

mam strasznie dużo roboty i kompletnie ani chwili czasu , ale jak tylko trochę się obrobię , to buduję wzmocnioną wersję tego wzmacniacz, tzn będzie przystosowany do pracy z napięciem zasilania 2x 60V ,a stopień końcowy będzie kopią Rotela RB981 - czyli będzie to trójstopniowy wtórnik emiterowy z trzema parami tranzystorów mocy !!! taki wypas ?

Edytowane 21 Marca 2019 przez Bogdan

[Bogdan]

tak to widzę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tranzystory będą nieco inne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Tranzystory wejściowe zostawiłbym jak w oryginale lub zamieniłbym na MPSA42/92 , potem w stopniu VAS: KSA1220A/KSC2690A , potem pierwszy wtórnik na MPSA42/92 potem MJE15030/31 a na koniec 2SA1302/2SC3281,

bo mam sample z Onsemi, więc zero ryzyka , ze trafi się podróba :-)

Poza tym nie chcę elementów "gigahercowych" i takich problemów potem :-)

[Bogdan]

VAS będzie jednak na TTA004 TTC004 od Toshiby

[Bogdan]

Zbudowałem i kupiłem sporo wzmacniaczy , ale nie zbudowałem dobrej wersji tego układu - tylko jego podstawową wersję na darlingtonach, które niestety nie wytrzymują obciążenia 4 ohm z napięciem zasilania większym niż 2 x 30 V . A tak bardzo podoba mi się jego brzmienie, zaczynam jeszcze raz zabawę, ale w lepszym wykonaniu na dobrych  tranzystorach.

[Bogdan]

doszły płyteczki do mojej turbo wersji rywala GC - w ciągu tygodnia powinien zagrać :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[freedi]

Bogdan-dawaj linka,bo mnie lutownica świerzbi ?

[Bogdan]

Płyteczki do mojej turbo wersji "rywala" dotarły, 4 pary tranzystorów końcowych na kanał powinny robić robotę ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Płytki są mojego projektu a wykonanie chińskie - zresztą superrrr  , mam kilka więcej , więc jak wypròbuję i będzie ok, to mogę komplet oddać po kosztach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Pisałbym się na płytki.
Chętnie też z dobranymi tranzystorami sterującymi i mocy, gdyby była taka możliwość

[Bogdan]

ale mam lenia.....
