Prosty rywal dla GainClona

[pkrecz]

Cena płytki 11 zł/szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

pkrecz dodaj albo dodatkowe miejsce na kondensator fi18mm albo jeden 30mm. spokojnie zmieścisz, kilka stron wcześniej ja pokaząłe mój wzór z większym kond. na zasilaniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Cos podobnego mozesz zrobić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Z tymi kondensatorami tak miało być. Ja jednak wezmę 2 szt. ,bo ostatnio odpaliłem Krella KSA50 i mi przechodzi chęć na kolejne eksperymenty. Jeżeli projekt pójdzie do zakładu wezmę 2 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

Mimo sporych chęci na uruchominie Rywala dużo wczesniej dopiero wczoraj go odpaliłem.Włącza się cicho bez trzasków.Grał tak z ok godzinę .Poziomu GC wg Petera Daniela nie osiagnął ale nie grał wcale żle. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

daj jakas fote;P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

Hmm no dobra tylko sie nie śmiej.Straszny bałagan jest bo to pierwsze odpalenie.Uruchomione jest na razie na parze 2SC4468/2SA1695.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość V-savage]

WItam.

Minęło sporo czasu :).

Odpalił ktoś jeszcze tego wzmaka? bo noszę się z zamiarem złożenia czegoś takiego.

Pozdrawiam

[frytu]

temat odgrzewam ponieważ opinia o tych wzmacniaczach jest dosyć ciekawa.

A co myślicie o tym?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Trochę bardziej rozbudowana wersja a i wygląda dość ciekawie.

Z totem Mite myślę, że zagrało by to dość ciekawie.



Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[waldez]

Witam,



jak Wam idzie uruchamianie wzmacniacza ??



Pytanie, jakie tranzystory zastosować do napięcia +/- 44V, tyle mam po mostku i kondensatorach ??

Mam w bardzo dobrym stanie obudowę po soniawce TA-F220 z całkiem przyzwoitym trafem, więc bym go tam zabudował sobie.



Pozdrawiam,

Waldek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość V-savage]

WItam.

Chętnie bym zakończył składanie tego wzmacniacza. 2x lutowałem wszystkie elementy i ciągle mam ten sam problem.

Po podłaczeniu głośnika w gałęzi ujemnej rośnie mi bardzo prad spoczynkowy spadek na rezystorze emiterowym wynosi aż 60mv, a w gałezu dodatniej jest 0mv.

Pozatym jest ponad 100mv offsetu którego nie da się zmniejszyć ponizej tej wartości.

Mógłby mi ktoś coś poradzić?

Występuje jakaś asymetria jakby.

Pzdr

[Gość V-savage]

Dzięki pomocy Bodo_z odpaliłem dziś jeden kanał tego wzmaka.

To naprawdę gra świetnie, teraz jestem pewny że warto inwestować i dopieścić ten projekt.

Polecam gorąco, plus jest jeszcze ten że koszt zrobienia tego wzmacniacza jest niewielki.



Jak skończe swojego to wrzuce na pewno fotki.

Pzdr

[dogu18]

odgrzeje troche kotleta



i jak ktoś w wfekcie skonczył ten wzmacniacz?? i jak z kosztami powstania?? i jak z jakością dzwięku? nadaje sie do czegos czy niezabardzo??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość V-savage]

dogu18, 7 Cze 2009, 14:27

Trochę późno. Teraz ja odgrzeje kotleta, zmontowałem układ już w wersji docelowej. Pozostaje mi kosmetyka i pomysł na jakieś pudło. Trochę pozmieniałem wartości rezystorów żeby okiełznać offset. Pozatym trany wszytskie mam inne same toschiby oprocz bd139 od stabilizacji.



Co do dźwięku bo to chyba najistotniejsze, gra to bardzo selektywnie i detalicznie, nie mam jakiś super kondów ot co było pod ręką więc pewnie można lepiej. Bassu nie jest jakoś dużo nie wypycha się przed resztę pasma, ale schodzi bardzo nisko i jest mocno kontrolowany można powiedzieć że krótki. Wokale nie kłują w uszy wszytsko wydaje się być w miarę liniowo. Najbardziej to mnie uderza góra pasma trochę nie dowierzam w jej jakość musi ktoś posłuchać z zewnątrz, wydaje mi się strasznie zróżnicowany każdy talerz da się wyodrębnić i nie ma jakiejś przekłamanej barwy.

DO gainclona nie porównywałem bezpośrednio.

Układ jest bardzo tani w uruchomieniu! Same bipolary a to groszowe sprawy. Ja to zasilam 1 trafem 450W zasilanie +-35V. Jakby nie patrzeć potencjał w tym skromnym układziku jest.

[jurek]

Inny rywal dla Gaincarda.



Na pewno pobija go ceną: ok. 12 tys franków w 1995 roku (ok. 20 kPLN ?).

Układ elektryczny to powiększony OPA627 z mosfetami na wyjściu.



Wg recenzji gra znakomicie.

Ale które wzmaki za takie pieniądze grają źle? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

W/w wzmacniacz ma na wyjściu tranzystory K1058/J162.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

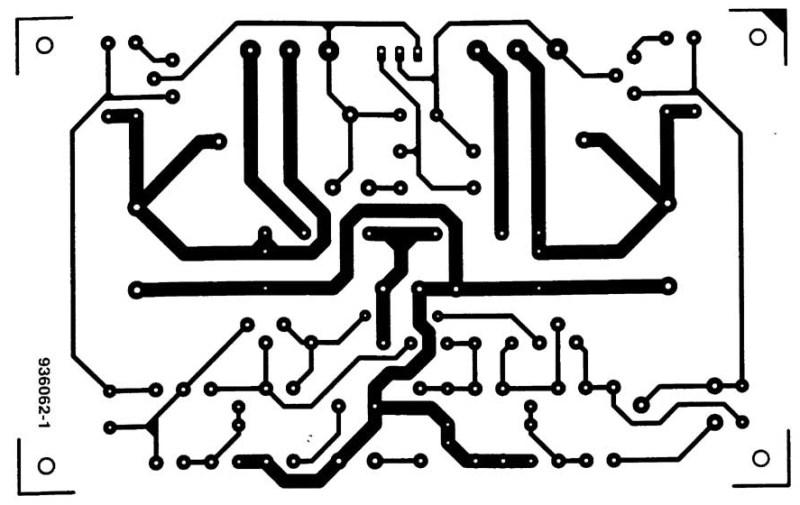

Doszukalem się oryginałów PCB, ale wadą są bardzo cieniutkie ścieżki. Może zrobić tą płytkę na podstawie oryginału i oddać do zakladu, ale z pogrubionymi ścieżkami i drivery dałbym na TO126 lub TO 220, i może jeszcze wersja mocniejsza na darlingtonach MJ11015/6 w TO-3 ( mają 30A )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

acha i jeszcze potencjomerty wieloobrotowe by się przydały

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dominicanos]

Czy ktos dysponuje calym artykulem z Elektora o wersji orginalnej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

ja mam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Bogdan



Możesz tego pdf-a gdzieś zamieścić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

mogę , ale gdzie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gaballus]

Prześlij go do mnie, ja go umieszczę, mail w o mnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gaballus]

skany dostępne pod adresem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Moja ostatnia fascynacja wzmacniaczami Accuphase skutkuje poniższą modyfikacją układu napieciowego rywala do wersji AccuRywal :-)

Rozwiązanie pierwszego stopnia napieciowego rywala i tak nie specjalnie mi sie podobało, a Accuphase rozwiazało to bardzo elegancko, wiec postanowiłem wykorzystać to we wzmacniaczu Giesbertsa. Schemat jest odręczny i bez wartości, ale idea jest jasna. Należy jedynie dobrać wartość oporników w pierwszym wtórniku i wypróbować wzmacniaczyk. A potem, jeżeli ładnie zagra można go dopieszczać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sds12]

Jarek w swojej ugodzie wykorzystywał chyba podobną topologię wzmacniacza napięciowego

na BC550/560

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[laa83]

To jest super wzmacniacz,robiłem go wielokrotnie,pięknie gra,zwłaszcza w oparciu o pożądne cześci,tranzystory z rodziny 2sa i 2sc,pożądne kondy

Jest też do niego płytka,moge dożucić,moc 40W na 8 ohm thd 0,005% zniekształcenia intermoulacyjne 0,003%-polska konstrukcja z lat 80-tych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[laa83]

jak sie okazuje wzmacniacz testowany wielokrotnie na audiostereo,tu kilka opini

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dominicanos]

Z wyglądu faktycznie przypomina taką uproszczoną Ugode. Można by spróbować wrzucić Toshiby na wyjście a na wejście jakies 2n5551 albo nawet przeprojektować i zastosować 2sk170 tak jak w nowej edycji symasyma. Takich kostrukcji jest mało a klasa 2sk została wielokrotnie potwierdzona. Do tego mała płyteczka i piec do KD albo do auta wraz z przetwornica.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sav!O]

mam jakaś starszą książkę w domu także jak będę niedługo to powrzucam skany
