Prosty rywal dla GainClona

[Molibden]

Fajna mordka tu wyszła :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Specjalnei by się do nas śmiała:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dami300189]

wita mczy bylaby szansa dostac jeszcze dwa komplety plytek pod dwie pary tranow

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

dami300189 < całkiem prawdopodobnie, będę miał jakiś dodatkowy komplet płytek,bo domówiłem .

A na razie nie wszyscy chętni podesłali do mnie mejla z prośbą o konto i co za tym idzie nie wpłacili kaski, Mam nadzieję że jednak się odezwą. Pozdrawiam Bodo_z.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[A66]

>1. pkrecz - 2 szt.

>2. esh0 - 2 szt.

>3. gregorj - 2szt.

>4. marcin uc- 2szt.

>5. Zerkos - 2 szt.

>6. Leszek B - 2szt

>7. Sds12 - 2szt.

>8. Direct - 2szt.

>9. Mixann - 2szt.

>10. WaWrzOL - 2szt

>11. bogdan - 2 szt.

>12. Borcik - 2szt

>13. gumis_ch - 3szt.

>14. Piotreq23 2szt.

>15. orion-tom - 2szt.

>16. jusq - 2 szt.

>17. wuwu4 - 2 szt.

>18. marcineks - 2 szt.

>19. vojt48 - 2szt

>20. lolo234 - 2 szt

>21. AcoustiC - 2 szt

>22. Involve - 4 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Wygląda na to ze w przyszłym tygodniu powinny dotrzeć do mnie płytki z zakładu i że będę mógł zacząć rozsyłać. Jest teraz sezon urlopowy, i podejrzewam ze część osób które zamówiły płytki byczy się poza domem. Liczę jednak że mają dostęp do internetu i zaglądają na forum - podeślą mejla do mnie bym mógł wysłać nr. konta. Jak na razie to cienko z rozsyłaniem tej informacji mi idzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lolo234]

Czy ktoś testował już te tranzystorki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i czy warto je kupować ?

Jeszcze jedno pytanko, jaki jest tak +/- stumień ciepła wydzielanego na tranzystorach końcowych na 1 parze przy +/- 30V, i 1/2 mocy max. ?

Chce to zaadoptować w zamian GC ale nie wiem czy nie będzie się to gotowało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wovo]

lolo... musisz troszke tą pasje rozwinąć jeszcze :)



to ile ciepła to wydzieli zależy jaki prąd spoczynkowy wkręcisz w tranzystory mocy. Generalnie te Toshiby nie wiadomo skąd są więc ja bym nie przesadzał z prądem i napięciami zasilania. Dasz 50mA na strone i spokojnie powinno grać na radiatorach z GC choć to zależy jeszcze jakie masz bo niektórzy przykręcali GC to kawałka blachy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lolo234]

Moim zdaniem ustalenie punktu pracy tranzystorów przy prądzie 50 mA to troszkę zadużo :) Będzie się to gotowało jak cholera i mogą być prezstery. Jakieś 20 mA to jest chyba górna granica (nie znam aplikacji sc). Pomyślęw domu - LM'y mam na radiatorach a nie na blaszce obudowy. Może wkleję jaką fotkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Ja mam prąd spoczynkowy 100mA i pracuje bez pudła. Radiatory z tego co pamiętam nie były nawet ciepłe. Kup tranzystory w TME czy innym zaufanym źródle, bo jak trafisz na podróbki to możesz mieć fajerwerki przy odpowiednio niesprzyjających warunkach. POZDRAWIAM:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Zdjęcia końcówki masz w tym wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kwierzyk]

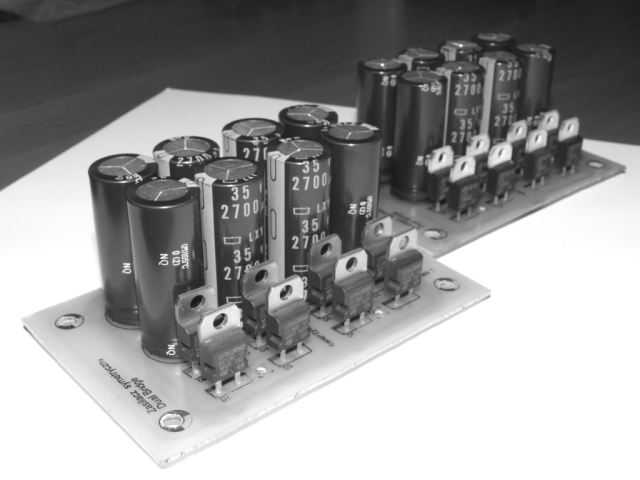

panowie i jak tam kwestia zasilania ? Jest już jakiś prototyp ? Moje płytki od zasilania wyglądają jak na fotce poniżej, jak ktoś chce to udostępnię PDF'y do wydrukowania. Na fotce nie widać, ale od spodu na każdej diodzie przylutowane są kondki stałe 22nF. Pojemność w 1 zasilaczu to 8 x 2700uF co daje 21 600uF na 1 końcówkę. I jeszcze link do wiekszej foty:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotreq23]

Kiedy będą płytki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

już po niedzieli powinny do mnie dotrzeć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Tutaj rzuciłem propozycję zasilacza :)))



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Dziś dotarły do mnie płytki Rywala- GC i zacznę sukcesywnie rozsyłać, Niestety jestem przed matki boskiej pieniężnej więc z kasą trochę krucho ,bo nie wszyscy co się zadeklarowali na PCB wpłacili kasę , a zamówienie trzeba było opłacić i dołożyć z domowego budżetu .W pierwszej kolejności roześlę dla osób które wpłaciły kaskę. Pozdrawiam Bodo_z.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Tak to wygląda.Pytajniki--??-- wiecie co znaczą:o)



>1. pkrecz - 2 szt.

>2. esh0 - 2 szt.

>3. gregorj - 2szt.

>4. marcin uc- 2szt.

>5. Zerkos - 2 szt.?.

>6. Leszek B - 2szt

>7. Sds12 - 2szt.??

>8. Direct - 2szt.

>9. Mixann - 2szt.

>10. WaWrzOL - 2szt ??

>11. bogdan - 2 szt.

>12. Borcik - 2szt

>13. gumis_ch - 3szt.

>14. Piotreq23 2szt.

>15. orion-tom - 2szt.

>16. jusq - 2 szt.

>17. wuwu4 - 2 szt.

>18. marcineks - 2 szt.??

>19. vojt48 - 2szt

>20. lolo234 - 2 szt

>21. AcoustiC - 2 szt ??

>22. Involve - 4 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ALIEN]

Jeśli ktoś z "pytajników" zrezygnuje /nie wpłaci/, to chętnie przejmę płytki :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

moje uwagi do schematu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Dziś płytki dotarły na pocztę .Dzięki uprzejmości mej małżonki zostały wysłane i mam nadzieje ze dotrą do was!- szybko!. Wszystkie przesyłki wysłane priorytetem poleconym za potwierdzeniem odbioru więc w razie co będę mógł reklamację składać. Nie będę mieć sytuacji ze 7 przesyłek wetnie jak z zasilaczem do I/V. pozdrawiam Bodo_z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

Właśnie otrzymałem PCB - dzięki Bodo :)



Ale:

- nierówno przycięte płytki

- zaokrąglenia na krańcach cięcia

- śmieci (a może podtrawienia) na miedzi

- niedokładnie oczyszczona płytka z ramki, przez co na brzegu zauważyłem pozostałości miedzi, która może powodować solidne zwarcie (Załączam obrazek)



Pomyśl nad zmianą zakładu, polecam Merkar ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotreq23]

Do mnie dzisiaj też dotarły płyteczki- estetycznie zapakowane i wszystko ok. Jaka jest grubość warstwy miedzi na pcb?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Widzę ze przesyłki zaczynają docierać do zainteresowanych, co mnie cieszy. Esh0 przeglądałem płytki i poprawiałem, dlatego są ciut zakurzone, niestety przegapiłem widać tę twoją i nie do czyściłem krawędzi, cóż mogłem wybrać droższy zakład i pewnie zrobiliby lepiej, ale na pewno i drożej. Przecież to jest żadna wada i łatwo ją poprawić.

Myślę ze bardzo dobrze, że pokazałeś tę skóchę, bo inni się przyjrzą i ewentualnie poprawią. Pozdrawiam Bodo_z

‘

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mixann]

Płyteczki otrzymałem również szybko i solidnie zapakowane. Dzięki Bodo za organizację i realizację zamówienia. Jakkolwiek by nie było każda taka akcja jest godna pochwały bo na prawdę trzeba się przy tym narobić. Jeśli tylko będę mógł to stawiam piwo koledze :). Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

Bodo, oczywiście, że nie wada, ale wg. mnie należało o tym powiedzieć, co też uczyniłem ;) Na dniach pewnie odpalę dziada, jutro powinna wyjść do mnie paczka z elementami. Będzie mi brakować tylko tych krowiastych kondensatorków...



Swoją drogą, teraz patrzę na tą płytkę, to szkoda, że nie ma tam miejsca na 4 diody prostownicze, bo z kondensatorami 10mF przy wzmacniaczu to nie ma sensu robić osobnej płytki zasilacza...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Direct]

Bodo_z - Dziękuję doszło . Może ktoś z Kolegów podjąłby się zorganizowaniem zakupu części do tego wzmacniacza? Byłbym zainteresowany zakupem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sds12]

do mni eteż doszły dzis płyteczki

wielkie dzieki!



może warto bylo by jakiś spis elementów wklepać ?

napewno ułatwi to kompletowanie części





Jakie i skąd kupujecie tranzystory?

jakieś grrupowe zamówienie elmentów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

Spis elementów:

10 Rq6a, Rq7a

47 R15, R16

150 R4

220 R18

560 R13, R14

1k R1, R17

2k2 R3

4k7 R11

5k6 R12

100k R2

470k R5, R6

2M2 R7, R8, R9, R10

0.47/3W R19a, R19b, R20a, R20b

0.56/1W R21

5.6/1W R21



250 P2

2k5 P1



100p C7, C8, C15, C16

1n C1

150n C5, C6

220n C14

680n C10, C12

1u C2, C3, C9

4700uF C11a, C13A

10000uF C11b, C13b



BC550 Q1

BC560 Q2

BC640 Q3

BC639 Q4

2SC2690 Q6

2SA1220 Q7

2SC5200 Q6a, Q6b

2SA1943 Q7a, Q7b



Jakby co to mogę podjąć się zamówienia elementów, jeśli będą chętni. Trzeba tylko ustalić wspólnie jakie konkretnie elementy zamówić (np. kupienie Wim o rastrze 7.5mm trochę trudne jest :) ). Dużo można kupić w TME (kondy, tranzsytory), Seguro (rezystory, potencjometry)...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

>bodo_z, 28 Lip 2007, 10:26



>Rx przesówa Q7iQ7 w klasę A (pisownia oryginalna).



Można prosić o wyjaśnienie/sprostowanie?

Jakoś Rx nie mogę znaleźć, a Q7 widzę jeden :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Direct]

Esh0

R21-5,6/1W

R22-0,56/3W



C4a-220uF

C4b-220uF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
