Prosty rywal dla GainClona

[Zerkos]

Czy może mi ktoś wytłumaczyć, do czego służy ond C9 umieszczony pomiędzy bazami tranzystorów mocy ?

I to jeszcze o sporej pojemności.

Zastanawiam się czy jego usunięcie znacząco by nie poprawiło szybkości wzmacniacza albo pasma od góry...



Niedługo zbuduje prototyp, jednak nie sprawdzę niektórych parametrów i jego zachowania, gdyż nie mam oscyloskopu. :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ted125]

Zerkos, 4 Cze 2007, 22:47

C9 ma za zadanie odsprzęganie napięcia stałego punktu pracy tranzystorów końcowych,więc konieczne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ted125]

Myślę że mogły by być diody,zamiennie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wovo]

Ja jak zwykle napisze że skoro na płytce jest miejsce to ścieżki którymi idą duże prądy powinny być jak najgrubsze, oraz pady mogły by być większe z powodów takich że jeden wsadzi tranzystory, odpali i super, a inny zacznie grzebać , przelutowywać, i małe pady szybko odejdą od płytki. Też chętnie zrobiłbym ten wzmacniaczyk. Prosze o dopisanie do listy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

Jak robicie metalizacje to zrobcie ja na wszystkich padach i dosc duze otwory tak aby latwo bylo wlutowac i wylutowac elementy bez uzycia sily do wyjecia nog elementow.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Od góry : pierwszy prototyp na darlingtonach, dalej moje ostatnie wersje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Zerkos]

RAF

Sprawdziłeś na odsłuchach jak to gra ?



Niestety w moim prototypie na "pająku" od razu zaczęły się dymić tranzystory wyjściowe (okazało, że R3 sie odłączył) :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Te dwie ostatnie fotki przedstawiają grający wzmacniacz, pomimo, że nie widać świecącej się diody przy kondensatorach. Transformator pochodzi ze zwłok starego wzmacniacza na TDA7294:) Grał zawsze jeden głośnik. Nigdy nie odpaliłem drugiego kanału bo robiłem w układzie wiele zmian. Głównie zmieniałem punkty pracy tranzystorów. Brzmienie jest bardzo precyzyjne, miłe dla ucha, nie nudzi przy dłuższym odsłuchu, wręcz przeciwnie, wciąga. Pomimo, że układ grał cały czas na jednym głośniku, to i tak dawał satysfakcje z obcowania z muzyką. Słychać na nim sporo detali. Bas jest zdecydowany, dobrze kontrolowany w każdym zakresie, średnica bardzo naturalna, ciepła?, góra jest klarowna i pasuje do reszty prezentacji. POZDRAWIAM:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Ja też popaliłem troche tranów mocy. Raz bo nie skręciłem prądu spoczynkowego po przesiadce z mosfetów IRFP140/9140 na bipole. A potem jezcze raz z powodu rozłączenia rezystora polaryzującego stopień mocy. Szybko zmieniałem tranzystory i nie polutowałem dobrze. Mam za swoje. Z mosami dźwięk stał się mulisty i przypomniał mi się TDA7294 więc szybko je wywaliłem:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wladl]

>>RAF

Czy wejście sterowałeś tylko z potka, czy może był jakiś preamp ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hans]

jaki by byl koszt czesci z plytkami ? jezeli dobrze sprawuje sie z malymi monitorkami , to moze w koncu mietki zagraja basem ;)

POZdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

>wladl



Wejście sterowane było z wyjścia słuchawkowego w CD, oraz z komputera. Przedwzmacniacz planowałem równie prosty, być może będzie to ta sama konstrukcja oparta jedynie na dwóch stopniach. Z drugiej strony będe musiał przesłuchać rozwiązanie z i bez przedwzmacniacza by ocenić za i przeciw. Obecna czułość układu jest dla mnie zadowalająca POZDRAWIAM:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hans]

a jak wyglada porownanie brzmienia do Gainclona?

POZdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Słuchałem GC na elpodach, panasonicach FC, trafie 400W. Basu tyle co kot napłakał, średnica szkilsta, góra podobna do średnicy. Wzmacniacz miał duże problemy z wysterowaniem kolumn, ale w sumie to nic dziwnego z elektronicznego punktu widzenia. Ja swoją wersje układu testowałem na sporych głośnikach z obudową zamkniętą i układ nie miał najmniejszych problemów z wysterowaniem głośników.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

tak sobie myślę, że chyba nie ma co czekać. zróbmy pcb do wersji z dwoma parami tranzystorów końcowych i driverem. płytkę do darlingtonów już mamy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Bogdan a to dalej mamy Komune że piszesz zróbmy a sam nic nie robisz?:) Obywatele działamy z Płytkami. Hehe Moje już sa wytrawione czekam na tranzystory z TMe lutuje i zamawiam PCb w zakladzie myśle ze około 15-20 sztuk wezme.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Ja nikomu niczego nie narzucam, każdy robi co chce. Raczej próbuję zapalić innych do mojej koncepcji, a projektowanie zostawiam lepszym, od których roi się na tym forum. Mam nadzieję,że wyjdzie z tego fajny temat i wiele bardzo udanych konstrukcji, a pcb nie zaprojektuję, bo kiepsko mi to wychodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Ze swojej strony proponuję następujące założenia projektu.



1. Darlingtona zastąpić osobnymi pojedyńczymi tranzystorami Toshiba 2SA1943/2SC5200 - o ile się da :)))

2. Potencjometry regulacyjne zastosować te precyzyjne z TME o kodzie T93YA

3. Raster na rezystory dać 12 mm z solidnymi padami.

4. Kondensatory zasilające zamiast jednego 10.000uF dać np. 2 x 1.500uF - raster 5mm/7,5mm



Projektowaniem płytki powinnien zająć się ktoś oblatany w tym temacie. Ja ze swojej strony mogę zaproponować sprawdzenie zgodności PCB ze schematem. Każdy termin mi odpowiada poza pierwszym tygodniem lipca - będę poza dostępem do netu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

pkrecz, 9 Cze 2007, 21:34



>Ze swojej strony proponuję następujące założenia projektu.

>

>1. Darlingtona zastąpić osobnymi pojedyńczymi tranzystorami Toshiba 2SA1943/2SC5200 - o ile się da

>:)))

>2. Potencjometry regulacyjne zastosować te precyzyjne z TME o kodzie T93YA

>3. Raster na rezystory dać 12 mm z solidnymi padami.

>4. Kondensatory zasilające zamiast jednego 10.000uF dać np. 2 x 1.500uF - raster 5mm/7,5mm

>

>Projektowaniem płytki powinnien zająć się ktoś oblatany w tym temacie. Ja ze swojej strony mogę

>zaproponować sprawdzenie zgodności PCB ze schematem. Każdy termin mi odpowiada poza pierwszym

>tygodniem lipca - będę poza dostępem do netu.



1. Da się i jest to z mojego punktu widzenia wskazane

2. Zamiast potencjometrów dobrać rezystory, też się da

3. ok

4. Jak dasz zamiast 10mF 1.5mF to skąd weźmiesz prąd na bardziej żarłoczne przetworniki? Może być 2x6800uF / kanał, byle na złączach śrubowych, bo one będą w stanie oddać odpowiednio duży prąd. Metaxas stosuje w topowych końcówkach mocy ( i nie tylko on) kondy ze złączami śrubowymi i jego wzmacniacze do wolnych nie należą, wręcz przeciwnie. Pamiętam jak użerałem się z TDA7294, jak modziłem z kablami, trafami i innymi bzdurami. Wszystko jej przeszkadzało w uzyskaniu dobrego brzmienia. Wykonałem ten wzmacniacz i co? Jak coś przeszkadza to w stopniu minimalnym, nawet "badziewnwe kabelki" nie są w stanie zepsuć jego charakteru brzmieniowego. Dobry koń i po błocie pójdzie:) POZDRAWIAM:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>RAF

Sądziłem, że konkretny zasilacz będzie na odzielnej płyce z mostkami i kondami większej pojemności - taką koncepcję miałem na myśli.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

RAF a Ty w szkole miałes fizyke lub elektrotechnike?? LOL

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

Dobre pytanie :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Jak masz coś napisać to napisz konkretnie o co Ci chodzi. Co poeta miał na myśli?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

pkrecz, 9 Cze 2007, 22:15



>>RAF

>Sądziłem, że konkretny zasilacz będzie na odzielnej płyce z mostkami i kondami większej pojemności -

>taką koncepcję miałem na myśli.



Ok. Nieporozumienie:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wladl]

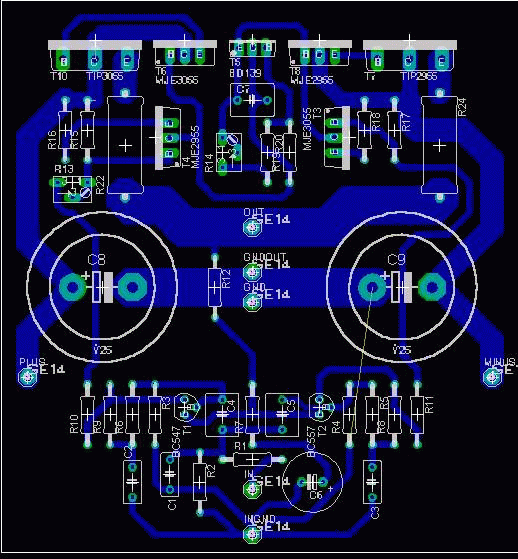

wprawdzie nie jestem "mocny" w projektowaniu płytek, to przedstawiam wesję jeszcze bardzo mocno testową

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cool architect]

czy ktoś z okolic poznania robi rywala dla GC ? chętnie wpadnę na odsłuch by sprawdzić czy lepszy .. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[A66]

Jest miejsce proponuje pod C2 i C3 dać więcej miejsca i tak ustawić punktu lutownicze żeby można próbować różne kondensatory. Może PCB poszerzyć (rozsunąć C8 i C9) wsunąć stopień wejściowy, PCB będzie węższa i dodać jeszcze jedną parę tranzystorów wyjściowych. Rozstawienie otworów tranzystorów mocowanych do radiatora dostosować pod konkretny profil AL, proponuje A 4291. Otwory wypadną pomiędzy żebrami.

Na rogach płytki otwory pod śruby. Jak będzie zamówienie z forum, mam taką nadzieje pisze się na PCB. W TME sprzedają oryginalne Toshiba 2SA1943/2SC5200 ?
