    RAF Poszukiwacz

    RAF

    Opublikowano
    Opublikowano

    Zerkos, 10 Cze 2007, 22:35



    >Czy w mjejscach R19a i b oraz R20a i b wystarczą rezystory o mocy 3W ?

    >Mam właśnie bezindukcyjne o takiej mocy i może lepjej by brzmiały.



    W miejsce każdego z nich można wstawić rezystory o mocy 3W, bo moc się rozłoży.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    jeszcze trochę popracowałem nad pcb i zamieszczam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    Panowie. Proszę wpisujcie się kto jest za jakim projektem. Ja generalnie jestem za projektem bodo_z. Trzeba byłoby poprawić parę niuansów i będzie OK.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    esh0 Współtwórca

    esh0

    Opublikowano
    Opublikowano

    Przyznam, że też jestem za projektem bodo_z - trzeba by, jak pkercz pisze, kilka kosmetycznych zmian i będzie okej. Brałbym 2 sztuki :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotreq23 Poszukiwacz

    Piotreq23

    Opublikowano
    Opublikowano

    >bodo_z

    Skoro tak ładnie wyszła ci płytka wzmacniacz, to może skrobnąłbyś jeszcze pcb do zasilacza :)

    Oczywiście płytki powinny być sprawdzone z ustalonymi elementami zanim trafią do produkcji, więc trzeba pomyśleć o konkretnych elementach. Może udałoby się zrobić zbiorowe zamówienie na kit z pcb i kompletem elementów to wyszło by taniej. Parowaniem tranzystorów też dobrze by było jakby zajęła się jedna osoba.

    Wszystko zależy od chętnych na budowę tego wzmaka i jak będą jakieś orientacyjne ceny można by zrobić listę.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Zerkos Współtwórca

    Zerkos

    Opublikowano
    Opublikowano

    bodo_z niepotrzebnie wydłużałeś tak tą ścieżkę łączącą rezystor sprzężenia R3 z wyjściem.

    Po co ciągnąć ją od rezystora R22 ? Wystarczy krótko na skos, albo nawet między tranzystorami Q1 i Q2, dyż zmieści się.

    Czym krótsza droga połączenia tym lepjej.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    Wygląda na to, że C7 i C8 to mały babolek :))) Jeżeli faktycznie mają być tam po 100pF to chyba raster na płytce jest nieco za duży. Przynajmniej tak mi się wydaje.

    Do płytki bodo_z proponuję następujące małe korekty:



    1. Wywalić gniazda bezpiecznikowe - będą na płytce zasilacza.

    2. Dla kondensatorów zasilających zrobić uniwersalny raster 5mm/7.5mm

    3. Dołożyć pada dla masy do głośników.



    To narazie tyle :)))))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    Właśnie wróciłem z roboty , i przysiadłem by poczytać , ścieszka od sprzężenia jest tak długa nie bez przyczynny jak słusznie zaóważył kolega Jar1 sprzęzenie ma mierzyć to co dzieje się w punkcie przyłaczenia głośników. prądy tam płyną spore więc każdy mOM sie liczy Co do C7i C8 to są tam na schemacie podstawowym 150n , tak odczytałem . jeżeli się mylę to 150 p ma tak długie nogi że sie zmieści, da zamontować. Jednej żeczy której nie jestem pewny to rezystorów w kolektorach drajwerów 1k to z kapelusza wartość a raczej między 10 a 100 R trzeba by dobrać, jest też jeszcze dostawione 2 wolne pady w emiterach drajwerów co by było można puścić je ciut w klasę A jak komu przyjdzie ochota. Co do padów przy C11Aib i 13 Aib to nie ma bardzo dużego problemu by coś tam poprawić i dostosować pod rózne obudowy na ile wymiary pozwolą :o). pozdrawiam Bodo.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    to jeszcze trochę wygładzona wresja z niedzielnej nicy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    senicz Entuzjasta

    senicz

    Opublikowano
    Opublikowano

    Tego R3 daj odrazu do rez przy tranach mozy a nie ciagnij do wyjscia poprawi to stabilnosc wzm i mozna bedzie sciezke wyjsc. poszerzyc.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wladl Współtwórca

    wladl

    Opublikowano
    Opublikowano

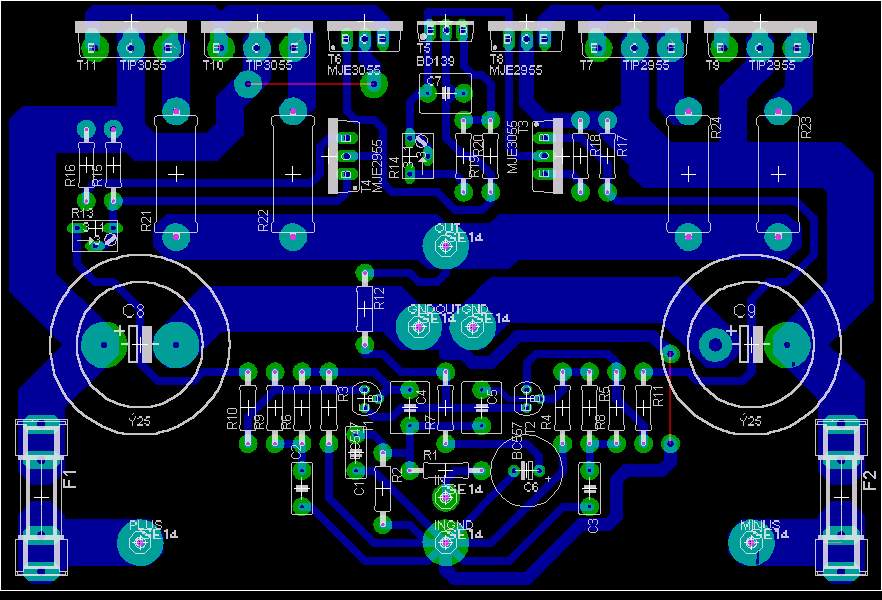

    Wersja moja ostateczna, chyba. Wydaje mi się że uwzględniłem kilka zgłoszonych odnośnie masy uwag. Co myslicie o rozlaniu masy w okolicach wejścia ?.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-4429-100000166 1181675986_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    JA JESZCZE SIĘ TEZ POBAWIŁEM.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kamillos Rekrut

    kamillos

    Opublikowano
    Opublikowano

    Witam, wydaje mi się że obydwie te płytki mają źle prowadzone ścieżki od głównych kondensatorów, moim zdaniem kondensator zamyka obwód prądowy czyli: C+ -> T -> głośnik -> C-(masa) oraz C+(masa) ->T ->glosnik ->C- i chodzi o to aby nie było ścieżek wspólnych (masy i zasilających + -) dla obwodów wstępnych i końcowych na drodze tego prądu. Nie powino być więc takich wąsów od koncówek kondensatorów w stronę masy. Moja sugestja to PCB wg takiego schematu:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    jak się diabeł cieszy to śę baba cieszy



    Obrazek

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    Moim zdaniem koncepcja płytki zamieszczona 12 Cze 2007, 07:53 przez bodo_z jest lepsza. Należałoby usunąć gniazda bezp. i zamiast jednego wyprowadzenia tego gniazda wstawić zacisk śrubowy zasilania. Do tego wykonać uniwersalne rastry pod kondensatory zasilające i będzie OK. Te kobylaste kondy na ostatnie płytce uważam za zbędne. W poprzedniej wersji (tej lepszej moim zdaniem) mozna nawet wstawić 4.700 uF. Czy to mało ? Wpisujcie swoje uwagi Koledzy i jedziemy dalej ... :)))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
