robimy shigaraki transport / CD Flatfish

[Andy777]

A ile tego ładuje na DAC, możecie zmierzyć napięcie na 957? może poruszamy się na granicy autosugestii :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Może zaczekamy aż kol. marosik wylutuje R957 i opisze zmianę. Andy skąd wziąłeś ALWSR , że się zapytam jeszcze raz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

polaczenia sa pod plytka i wychodze kolo nogi 49 jak pisalem. myslalem ze sa podpiete ale sie okazuje ze nie. sa spiete ze soba. jedna z tych nog w czasie normalnego uzywania ma 0 na wyjsciu a druga jest niepodlaczona.



co do rezystora to odcialem zasilanie i slucham. niestety wczesniej dac mi inaczej gral niz teraz. musze z nim dojsc do kompromisu to cos opisze. rezka mam odcietego wiec kwestia zalozenia lutu/prowizorka.



walcze z filtrem cyfrowym cxd. nie wiem jaki mu tam kondziolek na zasilaniu podsunac. sprawdzam 100uF SP (gra najrowniej ale glucho)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

pod scalakiem mialem na mysli.

ja mam shigarakiego w postaci przewlekanej wiec mam rezka na nogach a nie na pad'ach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

przesluchalem na 1 utworze. wydaje sie ze klasyfikacja:

III z rezkiem 220R

II z rezkiem 10R u mnie w zestawieniu 10R DALE RN55 plus 100uF/16V Sanyo SP.

I bez zasilania.



II miejsce gra zamazujacą bumboksową średnicą.

rzeczywiscie wiecej detalu gdy sie odetnie zasilanie. instrumenty lepiej odseparowane lepsza faktura instrumentow bas dobrze zlokalizowany nizej siegajacy krotki ale jednoczesnie wiecej go.



Sanyo SP to dobry kondek. czysto grajacy ale i cieplo z duza iloscia gory. tutaj jednak widze ze nie ma to znaczenia. lepiej gra gdy dac'a sie wylaczy (wbrew temu co napisane w nocie katalogowej)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

ALWSR PCB z opampem stąd:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czyli trzeba wyciąć rezka :)

Krzych, możesz sprawdzić te dwie nogi? mój klon jest głęboko zaszyty w obudowę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Andy nie ma sprawy . Co chcesz wiedzieć? Chodzi Ci o nogi 40 i 49 i co na nich jest jeśli chodzi o napięcie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Dokładnie te dwie. Wg Sanyo producenta kości (DS str. 8): 49 ma wisieć, a 40 odsprzęgnięta do masy. Wg Sanyo (producenta transportu?) obie są do +5, wg schematu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Andy już sprawdzam. Dam znać. Po pierwszych oględzinach coś już wiem, ale chcę mieć pewność. Dam znać wieczorem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Andy- sprawy mają się tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

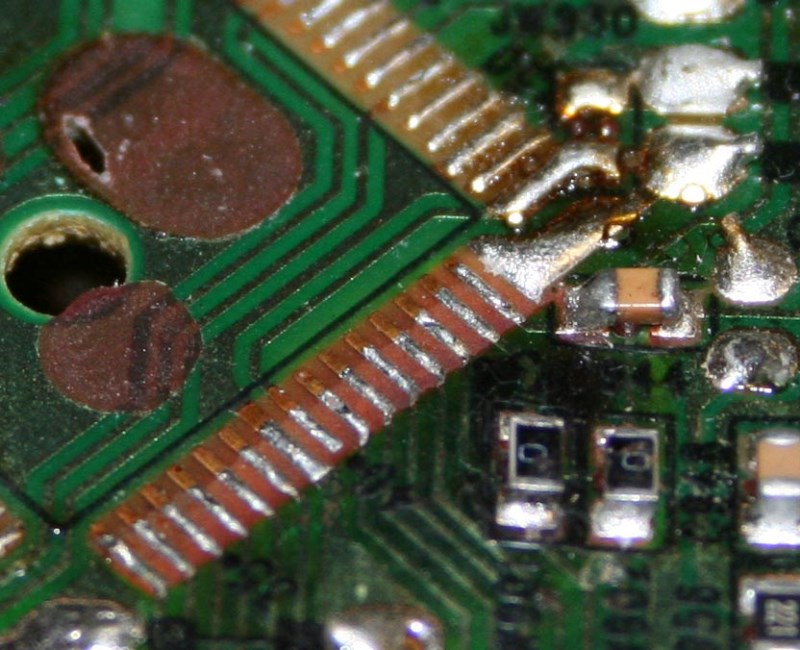

Miejsca wskazane strzałką tworzą pad pod element SMD coś tam miało być , ale nie wiadomo co.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Czyli dwie skuchy. 49 ma wisieć. Ten pad przy 40 to może gleba?

Marosik, jak jest w Twojej wersji przewlekanej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

40- nie- do gleby przynajmniej bezpośrednio na pewno nie. Zmierzyłem omomierzem 40 do "+" to ca 750 om, do gleby ca 1,3 k. Przeleciałem wszystkie chyba elmenty od "+" lub do gleby i sytuacja ta sama. Wygląda tak jak pisałem. 40- "wisi"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Miałem na myśli ten pad obok pada 40, jeśli to gleba, to oba pady pod smd C, jak w DS.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Andy co kombinujesz? Zajrzałem do DS: noga 40 to VLCD, pin związany z wyświetlaczem, noga 49 to EFLG pin powiązany z "C1 and C2 error detection and correction Flag processing" czyli blok, który może nas interesować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

juz o tym pisalem. na schemacie sa polaczone z plusem. w rzeczywistosci zlaczone sa ze soba co widac ponizej.

co do tego jak jest u mnie to nie mam zielonego pojecia.

wyjscie z pin 49 opis ponizej. jak widac pojawia sie tam 0 wiec noga 40 w czasie normalnej pracy jest podpieta do 0

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Wygląda na to , że projektant chciał podwiesić 40 do + ale przez jakiś element.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

patrzac na schemat to w miejscu pustego pad'a powinien byc jakis kondziolek. na schemacie datasheet jest narysowany. niestety nie ma wartosci :( jak macie cos smd pod reka to sprawdzcie efekt. ja mam dzieciaki w domu wiec nie dam rady dzis nic grzebnac.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Na płytce z bumboksa JVC połączenia 40 z 49 nie ma:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

dlatego prosilem o zdjecie. na mojej plytce pad pod kondek wygladal jak podpieta noga scalaka...



czyli jest miejsce na kondek do podpiecia jak w nocie katalogowej.

tylko pytanie jaka wartosc kondka? wyglada na ceramik SMD.

wlasnie przegladam note katalogowa 78602 ale tam wogole nie ma takiego pin'u. numer 40 jest NC.

mysle ze mozna tam cos sprobowac wkleic. zobacze co u mnie jest. czy jest jakies miejsce itp.

noga 40 jest odpowiedzialna za LCD co by nie bylo to wydaje sie byc malo istotnym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Andy z racji, że grzebanie w zasilaczu do silników, daje u mnie słyszalne zmiany. Mam pytanie odnośnie tego ALWSR. Zamawiałeś gotowy moduł, czy sam robiłeś? Ta cena 65 funciaków, za gotowy moduł- to troche drogo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Wziąłem tylko 4 PCB z opampami - są różne opampy dla różnych napięć, trzeba zadeklarować. Reszta gratów w kraju - TME, Volumen.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Jednego bys się nie pozbył?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Przy silnikach świetny jest oscon 150/16 za stabem. Dałem wcześniej FC, tu nie nadaje sie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

za stabem 100uF 16V SP a przy samej kosci 330uF/16V SVP (smd SP)

takiego posluchaj w zestawieniu z oryginalnym zasilaczem. za mostkiem 2200uF Fc.

na zenerku posadzilem chyba 10uF Sanyo SP i ceramiczny 4.7uF SMD.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

nie mowie ze gra cudownie ale jakos mi ten 7808 nie podszedl.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Na silnikach mam zasiłkę na płytce Detoma . Regulator wcześniej był LM317 teraz jest LM1086. Wcześniej też za mostkiem był FC 1500uF, ale wywaliłem go. W tej chwili mam BC comp 2200uF/50 i na końcu ten oscon. Jest lepiej. Oscony to świetne kondki. Zresztą chyba nikogo nie trzeba do nich przekonywać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

marosik, 5 Sty 2010, 19:55



>za stabem 100uF 16V SP a przy samej kosci 330uF/16V SVP (smd SP)

>takiego posluchaj w zestawieniu z oryginalnym zasilaczem. za mostkiem 2200uF Fc.

>na zenerku posadzilem chyba 10uF Sanyo SP i ceramiczny 4.7uF SMD.



Twój wpis dotyczył, którego zasilacza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Doszedł do mnie z alledrogo kabelek rk50. Zrobiłem ic z niego i... super. Belkin- pa pa, żegnam :). Wcześniej mnie nie przekonał ten ruski, ale przyczyna jest prosta, dobry ic cyfrowy lepiej gra jak ma te 6 stóp długości, i to pomimo tego ,że dopasowania jeszcze nie mam (50 omów). Ruski gra świetnym basem, różnica wcale nie jest mała.
