robimy shigaraki transport / CD Flatfish

[marosik]

Mam staby LM2940CT-5 a tantal 22uF za stabem (albo 47u już nie pamietam).

Jakiej pojemności kondy powinienem wlutować w miejsce kwarca?





wybrales sobie kiepski stab ale coz... ( u mnie sie wzbudzal i palil :( gdy go obciazalem Fc'kami)

przeczytaj note katalogowa a bedziesz wiedzial co ci sie dzieje z transportem.. chyba juz wiadomo co jest nie tak ;) >?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Grudnia 2010 przez marosik

[Kajo]

OK masz rację :) Sorrki :) Przywołuje z pamięci a pamięć jak widac nie ta . Najlepszym rozwiązaniem dla tych co zaczynają przygodę z clonem to przewalić się przez wątek . .Ja tak zrobiłem i nie załuję ani minuty spędzonej na lekturze . Co do mas to mam tak poprowadzoną jak napisałeś i dlatego działa bez problemów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

heh... a u mnie nie ma ani jednego staba scalonego.... (moze poza plytka corka waldiego pcm1704)



ps. wiecie ze w wysokich modelach yamaha obciazala kwarce kondkami tantalowymi >?

podobnie bylo w filtrach za dac'ami ;) efekty sa fajne...



z flip flopa sa 2 wyjscia. probowal juz moze ktos zrobic wyjscie na trafie :

uzwojenie pierwotne podpiete do wyjscia odwracajacego i nieodwracajacego flip flopa przez rezystor ok 300R.

uzwojenie wtorne ma w szeregu zalozony rezystor 75R >?

efekty potrafia zakrecic w glowie ;)..

polecam :D



bez kondow a lepiej niz cec.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Grudnia 2010 przez marosik

[adigrzelczak]

Panowie podpowiedźcie jaka taśma jest w shigaclonie?

Ilość pinów, szerokość i długość. Nie mam teraz dostępu do klona stąd moje pytanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Grudnia 2010 przez adigrzelczak

[marosik]

dobra rada. to samo przechodzilem. nie kupuj nowej bo kosztuje kupe kasy. kup sobie jakies stare cd (w dvd sa wielopinowe geste nie pasuja do naszego transportu) za 3-5zl. jak ci sie poszczesci to odbierzesz gdzies u siebie w miescie za free i masz to samo za grosze. w nich byly tasmy 17 pin. odcinasz jeden pin i masz co trzeba- teraz taka mam tasiemke. jest dluzsza co pozwala umiescic elektronike w obudowie gdzie sie chce a nie gdzie sie musi..



ps. temat ilosci pinow poruszany juz przynajmniej 3 razy w tym watku.... LENISTWO GORA :D



czy probowaliscie i ktore wyjscia dla was graja najlepiej>?

moim zdaniem najnaturalniej gra 1.





ps. na srodkowym jest oczywiscie blad. 100r powinien byc rownolegle do trafka a nie w szeregu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Grudnia 2010 przez marosik

[kw]

W moim napędzie mam rozdzielone napięcie 8/5 V. Jedno uzwojenie, 2 mostki 2 staby. Masa połączona na stabach i do płytki. Ceramik zamieniłem na kwarc (bez kondów ) , potem kwarc na generator MR... zasilany z oddzielnego uzwojenia. Masa z generatora wpięta w środkowy pin po ceramiku. nigdy nie było problemu z odczytem. Teraz zbieram się na recloking.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Wywaliłem tantale ze stabów i wsadziłem BG NX. Poprawa jest. Na oryginalnych płytkach nie przeskakuje, na cdr audio też, natomiast na zwykłych cdr sie zdarzy dość często. Wywalam staby i robię zasilacze wg schematu marosika.

Czy Jocko - Clocko dużo wnosi do systemu w porównaniu do samej płytki flip flopa marosika?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Wywaliłem tantale ze stabów i wsadziłem BG NX. Poprawa jest. Na oryginalnych płytkach nie przeskakuje, na cdr audio też, natomiast na zwykłych cdr sie zdarzy dość często. Wywalam staby i robię zasilacze wg schematu marosika.

Czy Jocko - Clocko dużo wnosi do systemu w porównaniu do samej płytki flip flopa marosika?

Zasilanie jest kluczowe. Jeśli w obu wypadkach jest dobrze, to różnice nie będą duże. Piszę celowo -różnice, bo dla każdego lepiej- oznacza co innego. Jak ostatecznie wygląda Twoja modyfikacja? Co wywaliłeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

Wywaliłem tantale ze stabów i wsadziłem BG NX. Poprawa jest. Na oryginalnych płytkach nie przeskakuje, na cdr audio też, natomiast na zwykłych cdr sie zdarzy dość często. Wywalam staby i robię zasilacze wg schematu marosika.

Czy Jocko - Clocko dużo wnosi do systemu w porównaniu do samej płytki flip flopa marosika?



kwestia poruszana.. peter daniel pisal ze jego oryginalne wyjscie (cec tl0) gralo najlepiej. z zewnetrznym zegarkiem chyba pisal ze traci na glebi i basie..

co do jocko i mojej plytki to z cala pewnoscia jest wiecej gory i jest bardziej detaliczna z jocko. jocko zasilane z dodatkowego trafa/zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

To jak odpaliłem przetaktowanie na FF to może warto trochę powalczyć z wyjściem na bramce/inverterze np 74HCU04N bo taki mam . Próbowałem zrobić te wyjście z schematu poniżej ale nie gadało . I tak myślę że to mogła być taka sama sprawa jak z FF . Dzisiaj spróbuję jeszcze raz zbudować układzik i zasilić z tego samego stabu +5V co FF i zobaczymy czy zacznie gadać .

A może coś takiego zrobić . Może macie jakieś układowo interesujace wyjście spdif





w takiej konfiguracji moj klon gra najlepiej (mowa o tym co na uzwojeniu wtornym). nie mam tylko uzwojenia wtornego podpietego do masy ukladu. dzis sprawdze z kondkiem uziemiajacym wyjscie wtorne czy cos daje..



ps. jesli kazdą kosc zasila sie z innego napiecia to nalezy zakladac rezki w sygnale o malych wartosciach. gra wtedy zdecydowanie lepiej.. ja uzywam 10R

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Arkadix]

Witajcie,



Mój klon zbudowany na napędzie wyjętym z JVC EZ51H po dwóch latach bardzo intensywnej pracy zaczyna szwankować :-(

Objawy są takie, że jeżeli płyta ma długość powyżej około 60 minut to na ostatnich utworach na płycie w losowych momentach z DACa słychać cykanie, jakby laser gubił synchronizację pod koniec płyty. Przykładowo podczas odsłuchu utworu o długości około 5min cyknie 3 razy, a przy drugim odtworzeniu tego samego utworu cyknie 2 razy w innych miejscach - czyli to nie jest problem z płytą. Obejrzałem mechanikę i soczewkę lasera , wszystko w stanie idealnym, żadnych brudów, uszkodzeń mechanicznych. Na płytach o długości do 60 minut problemu nie zaobserwowałem .....

Czy miał ktoś podobny problem ? A może to już czas na wymianę lasera ?



pozdrawiam

Arkadix

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[involve]

Mam podobny problem, przeskakuje mi na ostatnich utworach niektórych płyt. Wydaje mi się, że pojawiło się to po wymianie oscylatora na kwarc z Omigu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Witajcie,



Mój klon zbudowany na napędzie wyjętym z JVC EZ51H po dwóch latach bardzo intensywnej pracy zaczyna szwankować :-(

Objawy są takie, że jeżeli płyta ma długość powyżej około 60 minut to na ostatnich utworach na płycie w losowych momentach z DACa słychać cykanie, jakby laser gubił synchronizację pod koniec płyty. Przykładowo podczas odsłuchu utworu o długości około 5min cyknie 3 razy, a przy drugim odtworzeniu tego samego utworu cyknie 2 razy w innych miejscach - czyli to nie jest problem z płytą. Obejrzałem mechanikę i soczewkę lasera , wszystko w stanie idealnym, żadnych brudów, uszkodzeń mechanicznych. Na płytach o długości do 60 minut problemu nie zaobserwowałem .....

Czy miał ktoś podobny problem ? A może to już czas na wymianę lasera ?



pozdrawiam

Arkadix

To normalne ponieważ napęd niestety jest podłej jakości. Ja już raz go wymieniałem. Koszt żaden, roboty może tak z pół godziny. Wymieniaj, nie zastanawiaj się i kup sobie jeden na zapas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Mam podobny problem, przeskakuje mi na ostatnich utworach niektórych płyt. Wydaje mi się, że pojawiło się to po wymianie oscylatora na kwarc z Omigu.

Kondensatorki między nóżkami kwarcu , a masą u Ciebie są? Bo jeśli nie , to kwarc ma bardzo niekorzystne warunki pracy. W oryginalnym były - stąd obudowa z trzema nogami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[involve]

Kondensatorów nie ma, miałem zamiar wstawić zegar Jocko, nawet zamontowałem go w obudowie, ale zasilania się nie doczekał. Gra już tak 2 lata, muszę się w końcu za to zabrać ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Marca 2011 przez involve

[Arkadix]

Czy ktoś pamięta czy w JVC EZ51H to jest napęd SF-P101N 15 czy 16 pin ?



pozdr.

Arkadix

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Czy ktoś pamięta czy w JVC EZ51H to jest napęd SF-P101N 15 czy 16 pin ?



pozdr.

Arkadix

SF-P101N- 16 pin. Taki był w JVC EZ51H jak i we wcześniejszym EZ31

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[niutek]

Witajcie

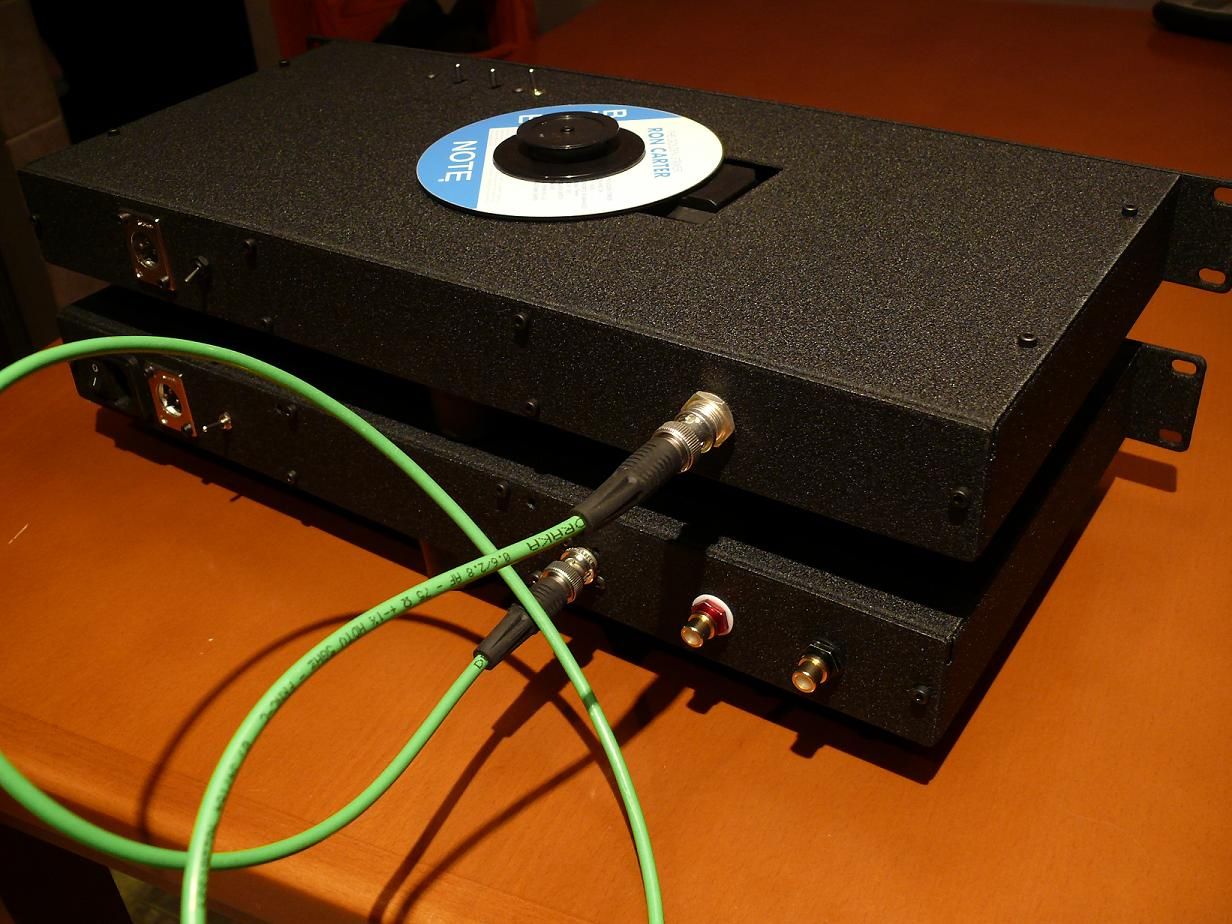

Zrobiłem już kilka tych wdzięcznych transportów,ale tym chciałem się pochwalić bo chyba wyszedł najzgrabniej.Zasilanie transportu i przetwornika z wbudowanego akumulatora,wewnątrz przetwornika ładowarka buforowa,która oczywiście po połączeniu Canonem ładuje również transport

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Gdzie i po ile zaopatrujesz się w takie obudowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[niutek]

Obudowy to standard RACK 19" wysokość-1U,wykonuje je solidnie i czysto firma SESMIL

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .Ja wypatrzyłem ich na Allegro.Front(3mm) i tył(2mm) to AL(wersja czarna lub srebrna satyna) reszta to blacha stalowa ok.1mm standardowo ocynkowana.Oczywiście moje obudowy po wypiłowaniu dałem do mojego "firmowego" lakierku proszkowego(czarna "skóra")Ja płaciłem 99zł/szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Marca 2011 przez niutek

[McGyver]

A ile płacisz za lakierowanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[niutek]

A ile płacisz za lakierowanie?

Lakier kosztował mnie 30zł/szt,ale mam trochę lepsze warunki bo jestem stałym klientem,fachowiec godny zaufania,uczciwy i słowny

Jeśli chcesz podam adres tyle ,że to W-wa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Dzięki za info. Wychodzi, że bardziej mi się opłaci sprowadzać obudowy z zachodniej Europy niż latać od zakładu do zakładu z polskimi wyrobami i na każdym kroku pilnować czy zrobią jak należy i w terminie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bonaventura]

Czy JVC EZ 57 nadaje się na shigaclona?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vcore]

Odświeżę temat, również jestem ciekaw czy ten w/w JVC się nadaje.

Ewentualnie jeśli ktoś chciałby sprzedać swojego shigaklona w stanie surowym, ale uruchomionego to byłbym zainteresowany

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BraWo100]

Ja tez dołącze do w/w pytania odnosnie odsprzedaży oraz jaki potencjalny "dawca" jest dostępny na rynku :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Stasiop]

Przeczytalem prawie wszystkie postyna na temat tego klona i mam dwa pytania dotyczace tego projektu. Czy ktos probowal porownywac transport Shiga Klone z wyjsciem cyfrowym komputera oczywiscie oddzielony galwanicznie transformatorem i dodatakowo przezegarowany. Teoretycznie w komputerze jesliotwarzamy z plikow jitter zwiazany z odczytywaniem CD czyli to z czym mechanika musi sobie dac rade jest absolutnie zlikwidowane. W przypadku komputera pozostaja tylko ogromne zaklocenia komputera i jitter wewnetrznych generatorow, jednak jest sporo kart dzwiekowych gdzie jitter jest na przyzwoitym poziomie i odchodzi tutaj jitter mechaniki ktory smiem watpic jest ogromny. Chodzimi o to jak to sie ma tzn Shigaraki klon do komputera z dobra karta i dobrym wyjsciem Spdif.





Drugie pytanie jak to jest wlasciwie z napedami CD czy tez DVD ze po kilku latach traca dokladnoesc odczytu zaczynaja sie trzaski na koncu plyty bledy itp. Z moich obserwacji wystepuje to nawszystkich odtwarzaczach. Poczatkowo myslalem ze chodzi tu o efekt zakurzania sie soczewki np dymem papierosowym czy tez innym kurzem (oczywiscie ten efekt rowniez istnieje) ale obecnie wydaje mi sie ze poprostu moc diody laserowej spada i stad te problemy moze ktos jest zoorientowanyw temacie?



Pozdrawiam



StasioP

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

poczytaj na temat niesmiertelnych laserow cdm1 cdm2 cdm4 itp . tamte byly konstruowane z glowa.

obecnie konstruktorzy pomyslelli o czyms innym/cena. gdy laser starcza na 10 lat (i lepiej) to komu by sie to oplacalo>?



u mnie laser od shiga starcza srednio na rok grania na oryginalach.

pozniej lipa :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

poczytaj na temat niesmiertelnych laserow cdm1 cdm2 cdm4 itp . tamte byly konstruowane z glowa.

obecnie konstruktorzy pomyslelli o czyms innym/cena. gdy laser starcza na 10 lat (i lepiej) to komu by sie to oplacalo>?



u mnie laser od shiga starcza srednio na rok grania na oryginalach.

pozniej lipa :)

Ja zajeżdżam właśnie trzeci. Na szczęście koszt nie wielki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

ja juz 4 zalatwilem :D. szczesliwi nie licza sobie...
