robimy shigaraki transport / CD Flatfish

[marosik]

taniej?

to tylko 20zl na sztuce

po dodaniu dodatkowego transportu to okolo 3E oszczednosci przy ilosci powyzej 20 szt.

czyli jedno piwo... tez mi taniej hehe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

No szału nie ma :-) ale gest miły. Nie wiem czy będzie jakieś szczególne zainteresowanie, i nie chcę za długo czekać z zamówieniem. Można by grupowo zamówić też pozostałe części, trzeba podsumować, ale można by się pokusić o wersję "DE LUX".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Listopada 2012 przez ja_brzoza

[Kopczas]

zastanawiam się nad tym ale tutaj wypowiedź należy do doświadczonych kolegów. jeśli się nie mylę jest napewno parę elementów krytycznych gdzie jakość ma ogromne znaczenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Szkoda, ze koledzy z Rumunii nie poszli na rozdzielenie zasilania kości, a to dość istotne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

i wylewek masy pod scalakami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Dokładnie, szum cyfrowy pewnie tam hula jak wodospad Niagara. Dla mnie to taki trochę lepszy, ale jednak napęd z boomboxa. To takie spostrzeżenia na oko i czyste teoretyzowanie. W praktyce może będzie to OK. Przerobiłem już przynajmniej kilka różnych wersji i jeśli ktoś pamięta zostaliśmy z modyfikacjami w trójkę ( kol marosik, Andy777 i ja); mieliśmy dość podobną drogę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

zabawy bylo co niemiara... ale moj umarl :)

a teraz mam niezniszczalnego sonego... zupelnie jak dac pcm56.. chociaz nie wiem co mu zrobie to i tak dziala. niskie napiecia, brak napiec jakiejs czesci scalakow itp....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wit-told]

mam pięknie wykonanego, sprawnego z pilotem klona Shigaraki by Peter Daniel na zbyciu..

gdyby ktoś był zainteresowany proszę o kontakt na priv.

pozdr!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Sorry za offtop ale myślę, że ten wątek jest najlepszym na zadanie pytania czy któryś z kolegów sprzeda 2 transformatory z boomboxa JVC. Potrzebuję do zasilenia układu zabezpieczenia głośników w naimie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

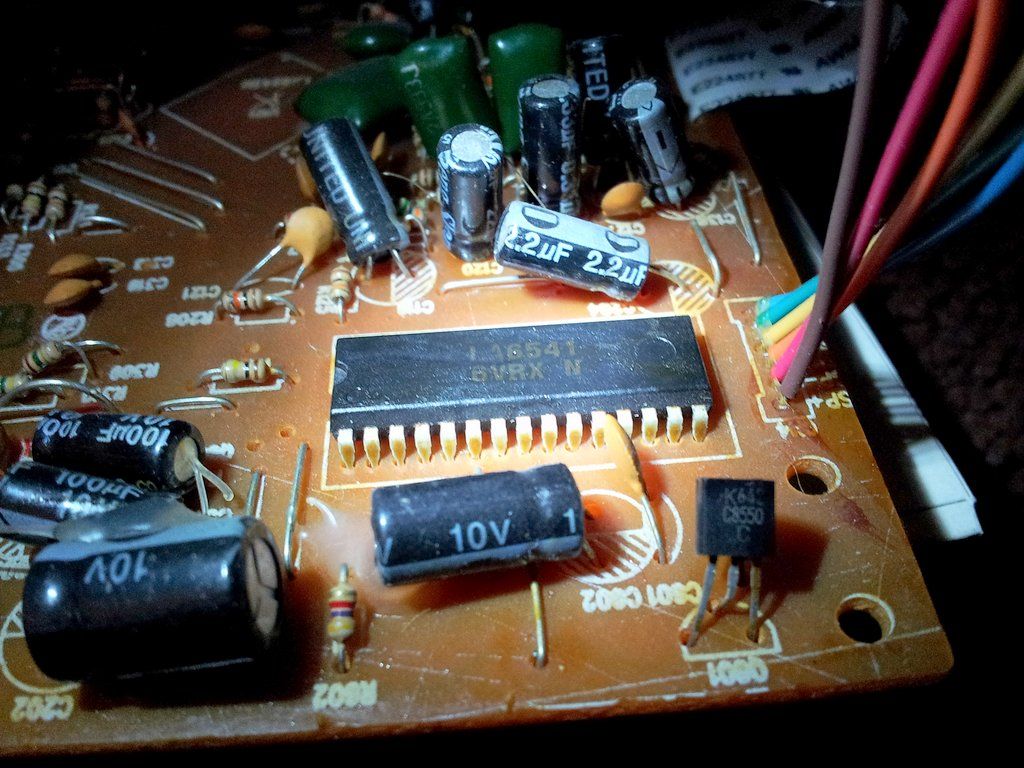

Wpadła mi dzisiaj w ręce taka oto płytka :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dwa układy pasują do Shigaraki , ten trzeci to BA5936S od lasera pewnie z napędem Sanyo nie będzie współpracował , ilość wyprowadzeń się zgadza . Warto co kolwiek kombinować? Czy to już nie będzie Shigaraki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Czy to już nie będzie Shigaraki?

A czemu nie? :). Przecież to co powstało na forum niewiele miało wspólnego z "półfabrykatem" 47labs. Mam gdzieś w swoich gratach coś podobnego z boomboxa Elty kość LC inna przystosowana do wyświetlaczy siedmiosegmentowych LED, kiedyś się za to wezmę.

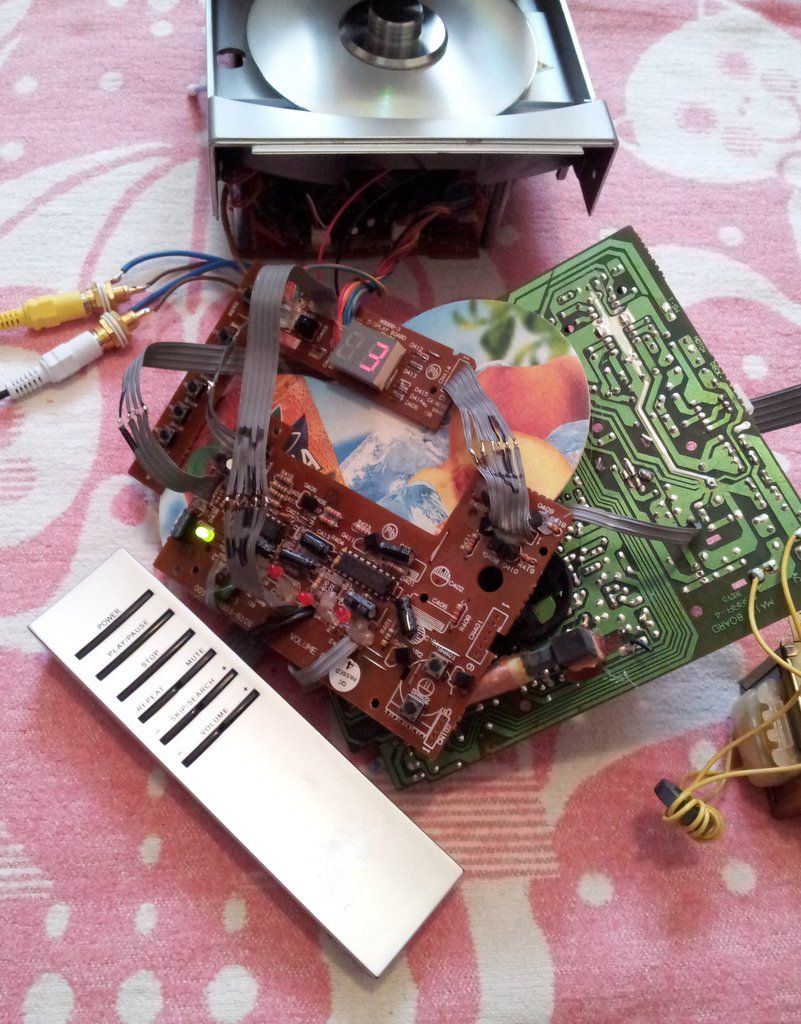

Na początku wątku usilnie szukano dawcy, a mi się trafił prawdopodobnie oryginalny dawca , z którego 47labs zrobiło Shigaraki. Tak to przynajmniej wygląda z grubsza. Tylko niestety żona nie pozwala mi tego tknąć ( nie wiem dlaczego- któż zrozumie kobiety :)) )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Stycznia 2014 przez Krzych 2

[yogilla]

Jeśli dobrze zrozumiałem to Shigaraki należy traktować jako koncepcje a nie konkretny projekt. Skoro tak to czemu nie szukać nowych dawców, może było by warto, jest sporo tanich boomboxów które, przynajmniej na oko mogły by się kwalifikować.Chociażby ten z Elty o którym wspominasz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Jeśli dobrze zrozumiałem to Shigaraki należy traktować jako koncepcje a nie konkretny projekt

Dokładnie tak. Tylko , że to wcale nie jest prosta sprawa i do tego cholernie czasochłonna. Nie ma recepty na mod takiego grajka. Najlepiej mieć dwa identyczne. Na jednym eksperymentować , a drugi nie ruszany do porównań



jest sporo tanich boomboxów które, przynajmniej na oko mogły by się kwalifikować.

Niestety już nie, zdecydowana większość ma zaimplementowany dekoder MP3 i obsługę USB, a do tego wymaga współpracy z procesorem sterującym znajdującym się przeważnie gdzie indziej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

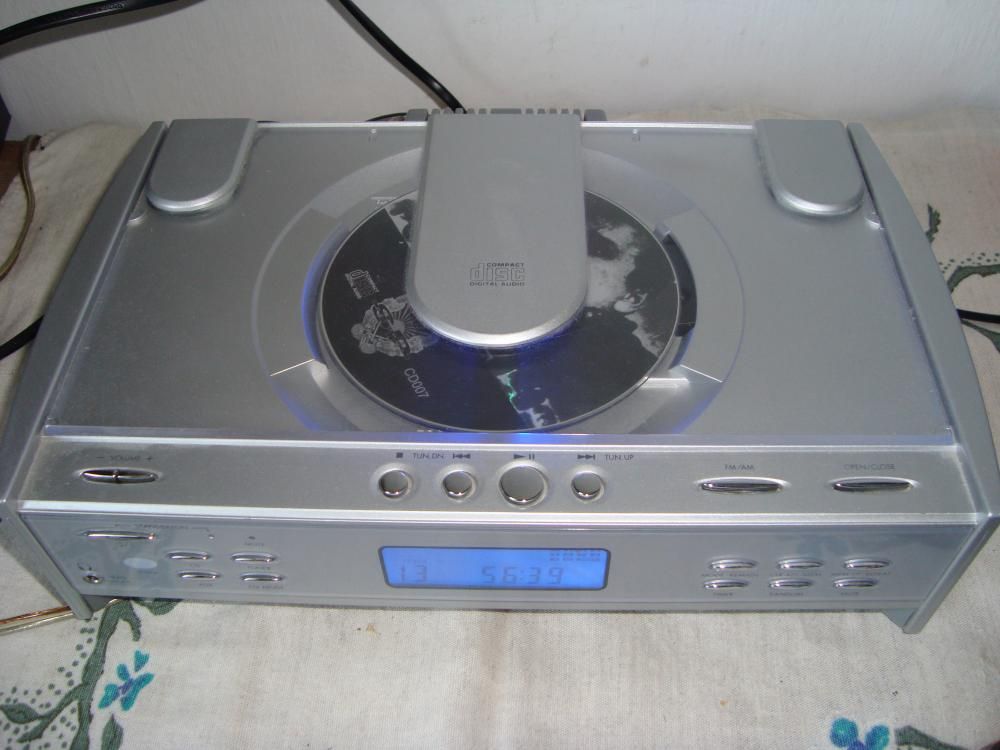

No i znalazłem, co prawda na LC78602R ,ale to może i zaleta bo prostszy i czytelniejszy wyświetlacz. Nie podłączałem jeszcze DOUT , ale na R+L śmiga wyśmienicie , nie ma problemu z żadną płytą i nawet forumowy docisk pasuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

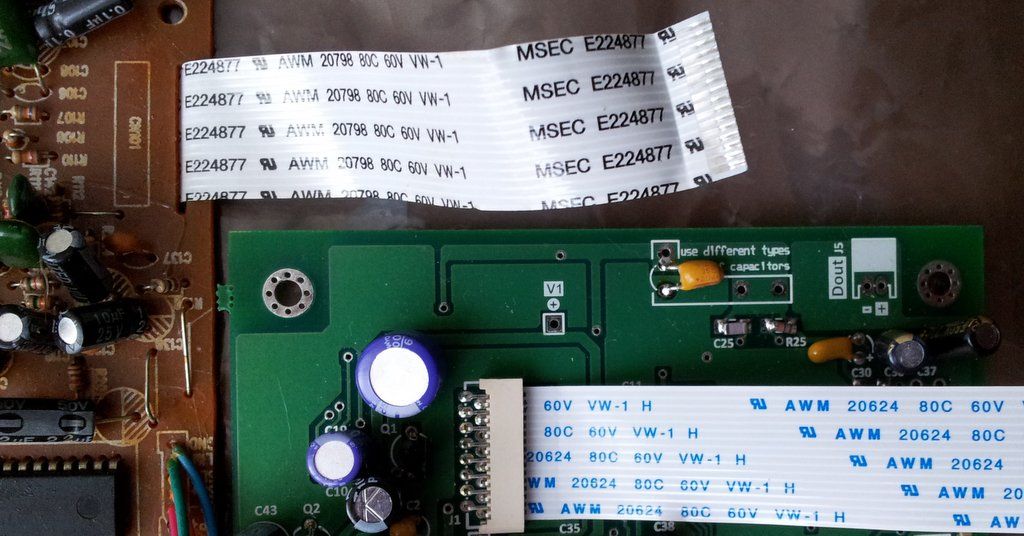

Czy ta tasiemka będzie pasować do napędu sanyo?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

Czy ta tasiemka będzie pasować do napędu sanyo?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Taśma powinna pasować, rozstaw jest najważniejszy. Co prawda oryginalne z zamówienia grupowego od Vicola miały 25cm długości, ale jak widać na zamieszczonym zdjęciu może mieć nawet 7cm . Wszystko zależy jak daleko jest elektronika od napędu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

długości bywają różne, chodziło mi o rozstaw właśnie. Tak czy inaczej taśma do lasera KSS213 pasuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

Z ciekawości zapytam ktoś używa jeszcze płytek z ostatniego zamówienia>?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woldo4]

,Może ktoś byłby zainteresowany kompletem płytek scalaków.i el.smd za 120 z wysyłką

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

Czy na dzień dzisiejszy jest coś na podobiznę tego transportu z współczesnych sprzętów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysiow122]

Witam - jak by ktoś chciał to mam na zbyciu ładnie wykonany CD Shigaraki klon.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kajo]

Z ciekawości zapytam ktoś używa jeszcze płytek z ostatniego zamówienia>?



Ja na wiosnę zabieram się za klona wg marosika :) unormowalo mi sie w pracy i tyle nie zasuwam i czas odpalić lutownice i poczuć zapach kalafoni wiec marosik jak pozwolisz to będę się zwracał z zapytaniami ?:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

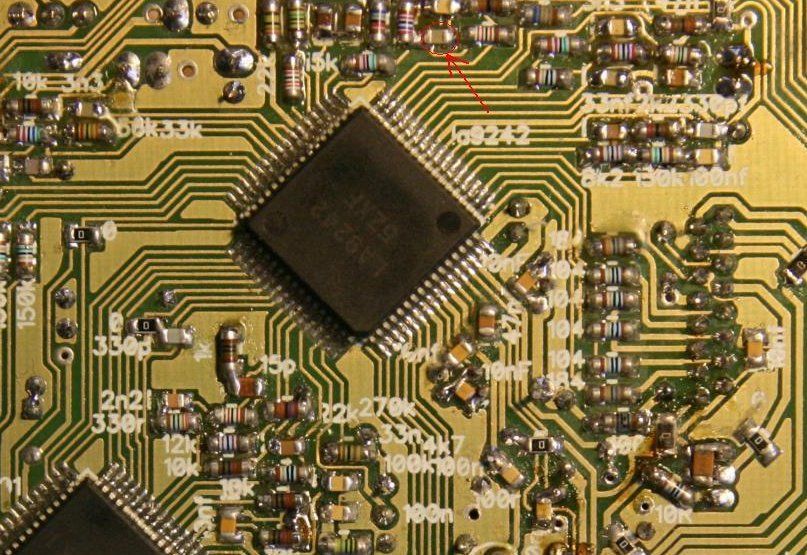

w tym tygodniu sklonowalem mbl6010 pre na ne5534a

poczytalem na temat kondensatorow i filtrow analogowych.

Uklad la9242 to kupa takich wzmacniaczy oraz filtrow band pass itp.

idac za ciosem wymienilem wszystkie kondki w saremini na foliowce przypadkowcych serii i producentow. jesli ktos tego nie robil to polecam.

1. UWAGA!!!!


nie wolno jednak zmienic jednego kondensatora bo to wplywa na pojemnosc sciezki i klon nie czyta plyt.

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

C956 3n3. znajduje sie on powyzej napisu la9242 (dokladnie 8,5mm nad literą l i jest polozony rownolegle do napisu- powyzej niego jest kondek 100nF)

w nocie scalaka SANYO jest to na schemacie. sciezki sa polaczone kondensatorem 4pF (pin 41 i 42). nie istnieje taki kondek w jvc a pojemnosc mozna zrobic za pomoca sciezek odpowiednio poprowadzonych. ten kondensator 4pf jest w sprzezeniu ujemnym RF AMP a co za tym idzie jest on filtrem i zapobiega wzbudzaniu sie wzmacniacza oraz nasluchowi radiowemu. dodajac jakikolwiek kondek na dlugich nogach zmieniamy wartosc pojemnosci i scalak nie chce dzialac.



tak sobie mysle ze to wlasnie bylo problemem w klonie vicola.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Stycznia 2016 przez marosik

[ja_brzoza]

U mnie nieustająco obecny i niestety wciąż bezdomny :-)



@marosik

Czy mam rozumieć, że wymieniłeś (prawie) wszystkie kondy smd na foliowe? Jak Ci się to udało pomieścić?



Pozdr

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

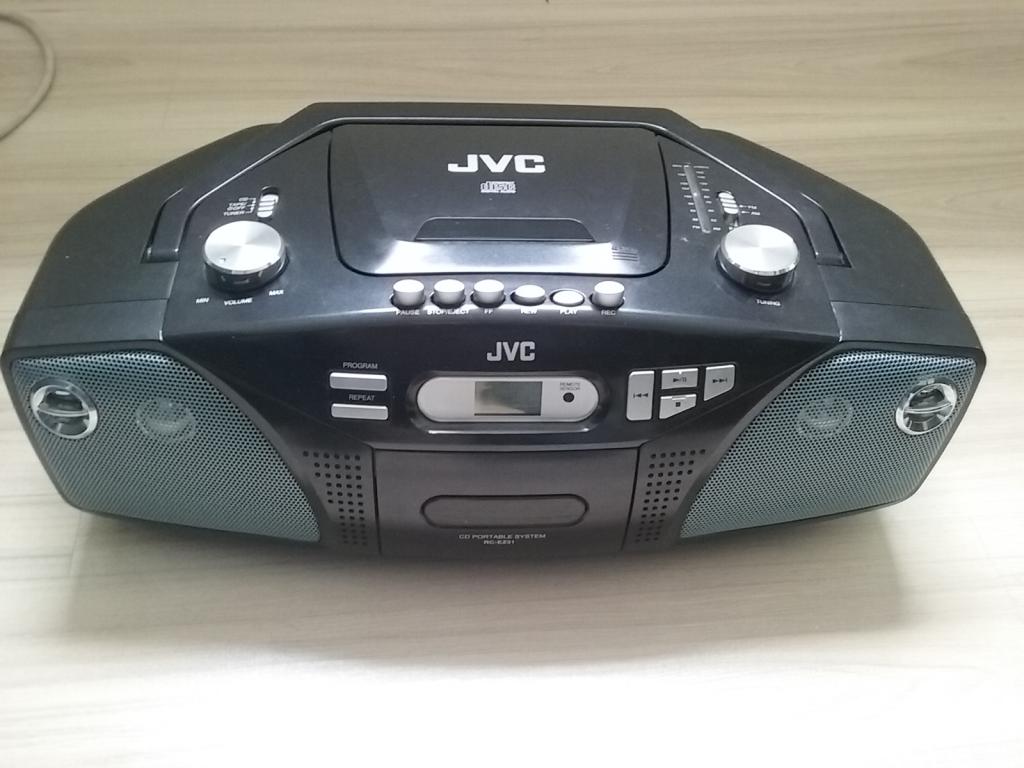

Koledzy czy da się gdzieś kupić JVC RC-EZ31B czy ewentualnie transport z tego blumboksa a może jest aktualnie produkowane coś co by się nadało

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

brzoza.. reclock musi byc ;)

znajomo wygladaja kabelki od niego. daj kondek na wyjsciu spdif z reclocka w torze foliowy bo jak saremini nie gra to na wyjsciu jest albo logiczna 1 albo 0 i ds sie grzeje.



bialy prostokat ponizej wspomnianego przeze mnie kondka pt. 'nie luś'



gabler mozesz zerknac na swiatowe forum. miala wyjsc 2 odslona vicola,. 1 odslona nie zawsze dzialala (zeby nie powiedziec ze nie dzialala)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Stycznia 2016 przez marosik

[ja_brzoza]

Uroczo :-)

Reclock jest, tam gdzie powinien, czyli przy DAC-u, kondek założę. Z wymiana na foliowce też sprawdzę, dzięki za 'cynk'.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

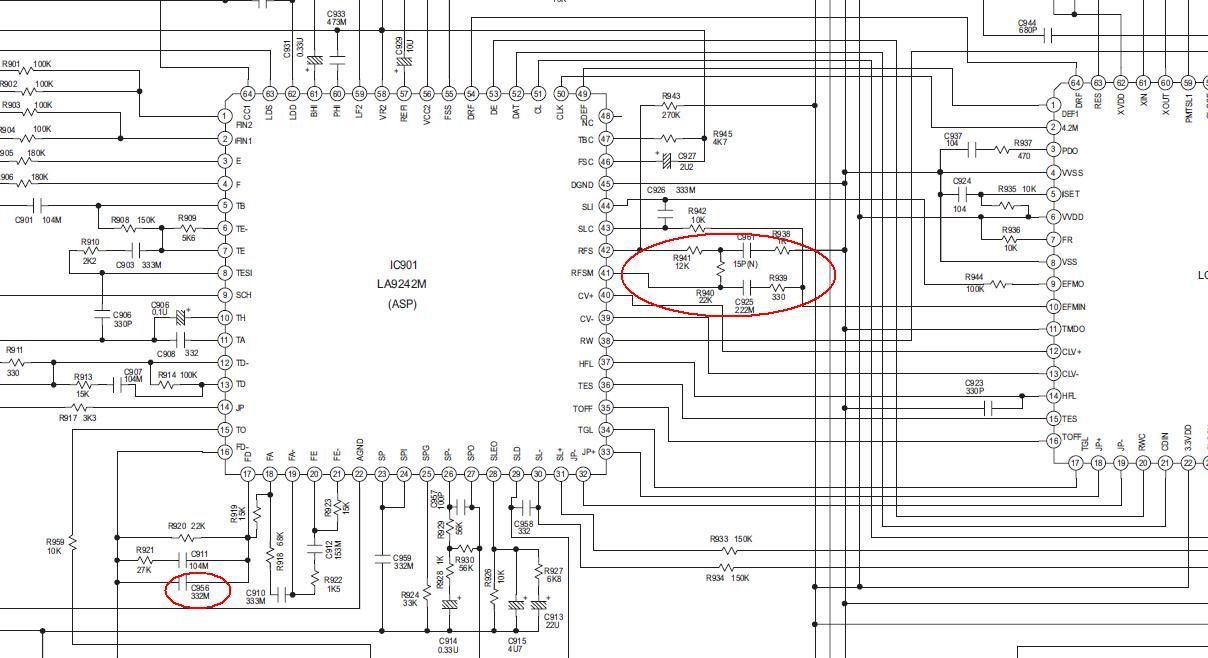

w nocie scalaka SANYO jest to na schemacie. sciezki sa polaczone kondensatorem 4pF (pin 41 i 42). nie istnieje taki kondek w jvc a pojemnosc mozna zrobic za pomoca sciezek odpowiednio poprowadzonych. ten kondensator 4pf jest w sprzezeniu ujemnym RF AMP a co za tym idzie jest on filtrem i zapobiega wzbudzaniu sie wzmacniacza oraz nasluchowi radiowemu. dodajac jakikolwiek kondek na dlugich nogach zmieniamy wartosc pojemnosci i scalak nie chce dzialac.



tak sobie mysle ze to wlasnie bylo problemem w klonie vicola.



Mam też tego nieszczęsnego Vicola, ale nie widać gdzie idzie noga 42 i nie jestem pewien jak tu wygląda połączenie tego kondensatora i co ewentualnie z tym zrobić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

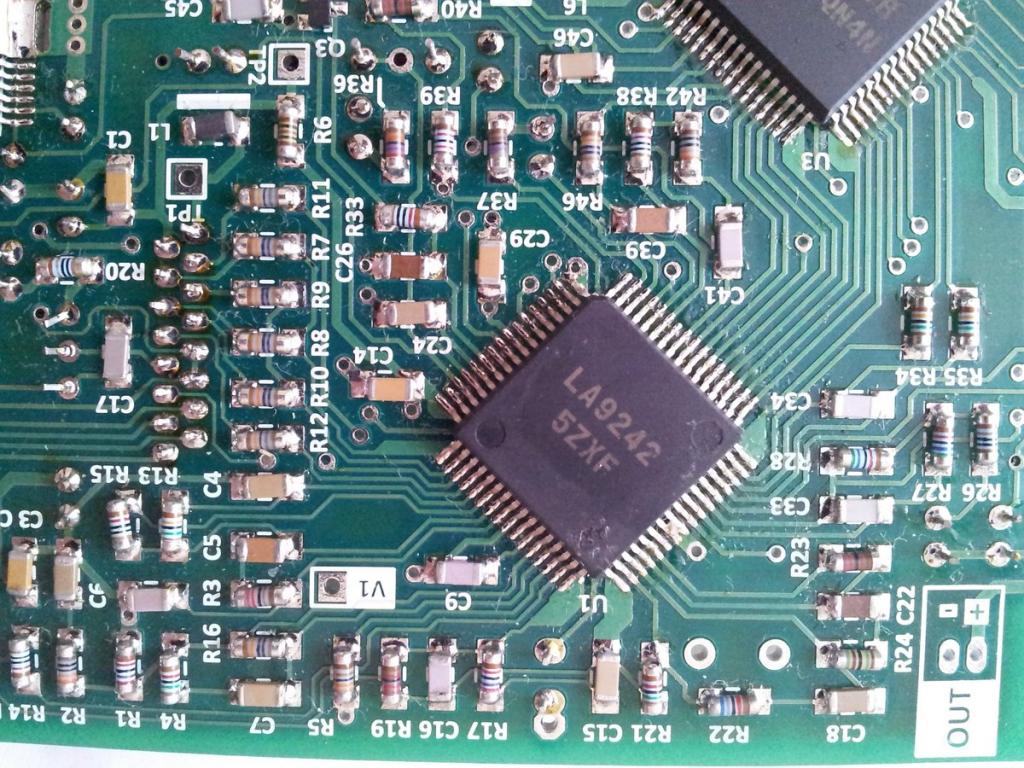

Na zdjęciu natomiast widać połączenie nogi 41-43 kondensatorem C9, na żadnym schemacie tego nie znalazłem.

zaznaczyłem też C956 o którym wspomniałeś wcześniej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Stycznia 2016 przez yogilla

[marosik]

jak widac tu jest bol vicola. sciezki powinny isc rownolegle zeby pojemnosc 4pf zrobic. inaczej sie bedzie wzbudzal i jednym dziala innym nie...



sproboj dolutowac antene do nogi 42 (kabel nawojowy polozony na sciezce od nogi 41)

powinno pomoc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

właśnie przyszedł do mnie dawca, trochę przechodzony ale za to dobrze wygrzany :)



pytanie czy Wasze transporty jeszcze działają ?
