robimy shigaraki transport / CD Flatfish

[zorro]

Oto wyjasnienie działania rezonatora na 3 nogi :



"Rezonatory ceramiczne z wbudowanymi kondensatorami. Daje to oszczędność ilości podzespołów i miejsca."



Jak ktoś wstawiał zegary do CD to wszysto powinno być proste jak drut :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

>jacek 10

Nie każ nam długo czekać na zdjęcia tego RC-EZ35S , dzisiaj oglądałem go w sklepie .

Moja uwagę zwrócił również Philips za 245zł bez magnetofonu , boję się tylko czy nie ma tam kosci Philipsa , zamiast Sanyo ,

w końcu to potentat i współtwórca standardu CD . Laser wyglądał ewidentnie na Sanyo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

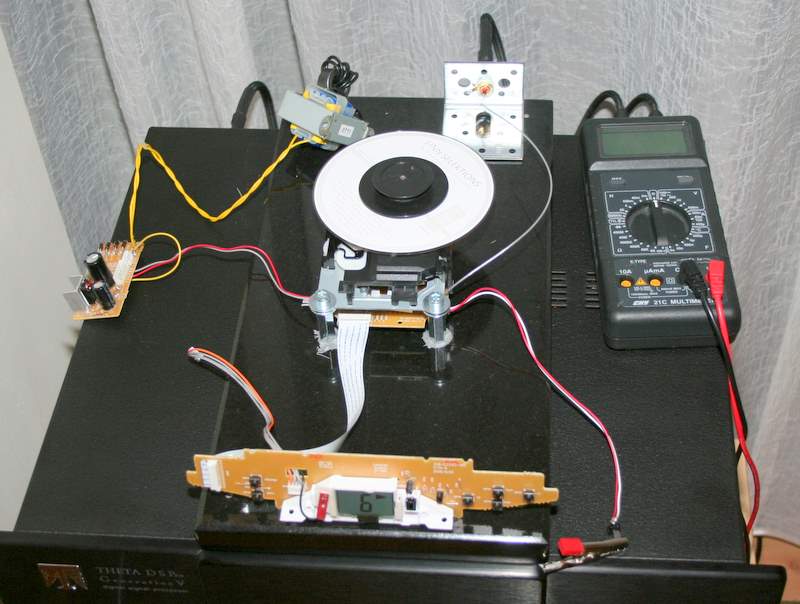

wlutowałem kwarc lepsiejszy 5 pp ... działa nie dałem kondów więc nie wiem czy nie dodać, co myślicie? przywaliłęm wszystko na granit i puściłem zasilanie z ominięciem zbędnej płytki z wzmacniaczem. Gra zupełnie inaczej ;-) oto on, shigaraki klon ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>>oto on, shigaraki klon ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Yogi, bardzo...otwarty :)

Możesz kilka zdań o dxwięku ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

no więc tak, po wymianie kwarcu, podaniu napięcia prosto z płytki zasilacza i przytwierdzeniu na sztywno do granitu dźwięk zmienił się diametralnie. Znacznie przybyło szczegułów. Wszystkie pyknięcia, cuknięcia mlaski i inne przyprawiające prawdziwego audiofila o dreszcze rozkoszy, niepotrzebne dźwięki podane są jak na tacy. Góra delikatnie ostrzejsza. I chyba mocniejsza podstawa, więcej basu. Bas wogóle rewla, nareszcie mam prawdiwy bas. Ten eksperymen pokazuje, że przed nami fajna zabawa bo w zależności od aplikacji tego co tu ukrywać bómboksa mamy różne brzmienia. Mi się podoba :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Całe szczescie że tą dużą płytkę można pominąć .

Można dorzucić jeszcze lepszy zasilacz .

Do czego odnosisz dzwięk swojego klona , co służyło przedtem za transport ?

Punkt odniesienia jest kluczowy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Yogi, mi tez sie podoba. Wreszcie jest pomysł na niedrogi i dostępny CD. A powiedz mi jeszcze w jakim formacie są wysyłane dane z tego Sanyo ? Preferowany I2S ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek]

tego co tu ukrywać bómboksa

Widzę, że moja niezwykle oryginalna pisownia się przyjęła ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

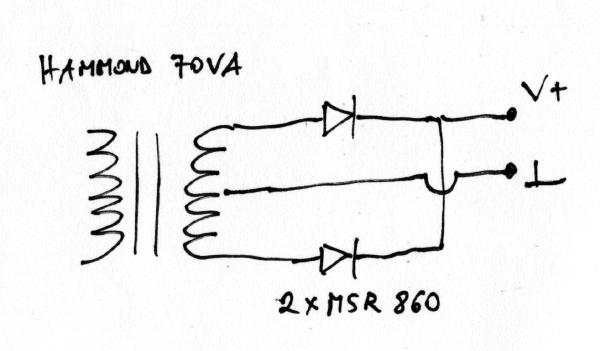

Odnosnie zasilania, to u mnie sprawdzil sie 70VA Hammond podlaczony jak ponizej. Gralo to lepiej w polaczeniu z Shigaraki i Flatfish niz oryginalne Dumpty ktore kosztuje $1800.

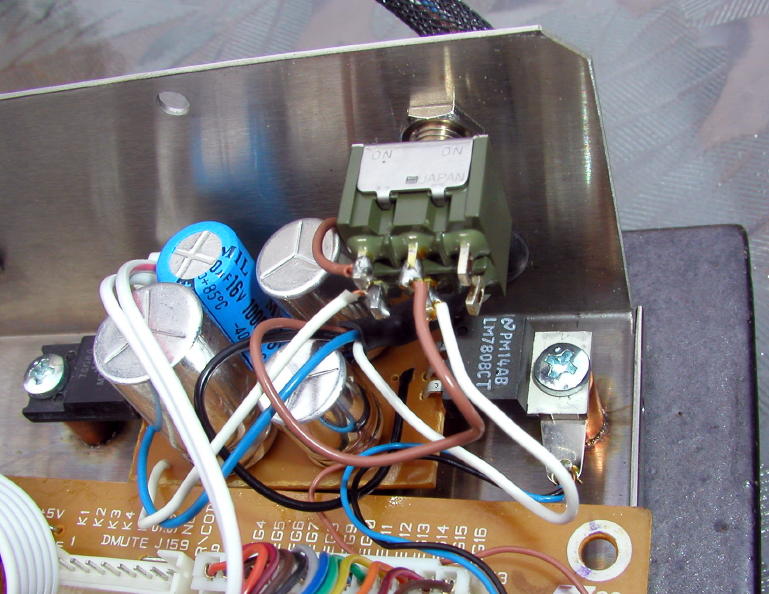

Umbilical miedzy supply i transportem ma 4 przewody: 2 zasilania, 2 masy. W transporcie sa dwa regulatory (LM7808). Regulator wyswietlacza ma mase odseparowana od chassis (isolated case). Masa regulatora analog & digital sa polaczone z chassis. Masy obu regulatorow lacza sie poprzez umbilical w PS.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

A wiec tak, następujące transporty grały wcześniej:

Marantz cd16 z zegarem LCaudio ... ciepłe kluchy i muł na basie

Sony XB940 bez przeróbek - rewelacja ale nie czyta cdr a i z porysowanymi płytkami kłopot czasem

AKAI 959 transport ... bardzo zacny dźwięk

No i wczorajszy shigaraki z dywanu



co mam zrobić z tym kwarcem? dać jakieś kondy do masy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Dokładnie , z każdej nóżki kwarcu który wstawiłeś po 30-50pF do masy , to będzie trzecia noga :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

W sumie można zmierzyć ile było w oryginale na tym "plastiku" ale powinno być raczej w widełkach które podałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Tymczasem znalazłem pod swoim miastem wieś gdzie działa 5 warsztatów garncarskich , jest szansa na profi placek z gliny lub nawet całą obudowę . :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek 10]

Skończyłem oględziny - model RC-EZ35S nie nadaje się do eksperymentów, niestety. Odtwarza mp3 dlatego ma inną płytkę pod napędem, inne kości. Zostaje najprostszy EZ31.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

strasznie mi sie podoba ten temat i pierwszy klon posadowiony na granicie:>, skusiłbym sie na tą zabawę, ale nie mam żadnego zewnętrznego daca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

uf kupiłem EZ31 i czekam na przesyłke, qrwa co my już kupujemy ;)



Peter, mam płytke zasilacza na LT317/337 regulowane, BGN za stab, w mostku 1000u BGSTD, trafo EI z mojego starego cd... może być?



Zorro czy śmiało mogę kwarc 16mhz z omigu tam wlutowywać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

>Mat

Możesz wlutować



>Yogi

Czy to ustrojstwo działa z pilota bez tej dużej PCB ,na wyświetlaczu nie widzę odbiornika na podczewień.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

zorro - działa :) .... gra coraz lepiej :), bardzo dużo szczegułów i świetna dynamika o przestrzeni nie wspomnę, ale nie są to rozmyte hektary tylko dobra lokalizacja na dużej scenie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

tylko nie wiem czy sam Kwarc coś da, gdzie nie zmieniałem samego kwarca to ni cto nie dawało ;/ może reaktywuje zegar LC Audio..., można w tym użyć zewnętrzny zegar? jak w każdym innym cedeku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

a może by zaprojektować wspólnie obudowę ? jakby się zebrało kilka osób to można by dać do jakiegoś zakładu. Jednej to nikt nie ruszy ale 10 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

>Mat

Jak masz zegar to jeszcze lepiej



>Yogi

To jak z tym sterowaniem z pilota ?

Zamówienie obudowy custom made z alu w Polsce to problem nie do przejscia.

No chyba że znajdzie się ktoś kt pierwszy to ruszy.

Przy wiekszym zamówieniu opłaca się zrobić projekt chyba w CAD i ciąć laserem/wodą ,szkoda tylko że po tym zabiegu

trzeba wyrównywać krawędzie na frezarce .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

tomant jest dobry w te klocki ;) może się podejmie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Praktycznie mam dostęp do aluminium , znam zakład tnący wodą , mógłbym dogadać frezera .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

zorro - działa pilot, odbiornik IR jest tuż koło wyświetlacza

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Nie podniecalbym sie az tak wymiana zegara, nie zawsze musi byc lepiej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ja takze w swoim Technicsie Z-1000 po sprobowaniu Tent clock wrocilem do zwyklego kwarca.



Sprawdzilbym tez LM780x, LM317/337 moga grac inaczej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Peter mam LT337/317 lineara a ponoć są lepsze na cyfre niż LM ale ni ewiem czy regulowane, w MBLu siedzą LT1084, detalicznie po około 30zł/szt .. w sumie LT1084 też mam, może to było by ok...



z tym zegarem to też właśnie nie wiem, wlutuję tylko kwarc lepsiejszy u już, w końcu w jakichs transportach drogich nie ma nie wiadomo jakich zegarów ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

>Peter

Zgadzam się z Tobą że wymiana zegara nie zawsze przynosi poprawę .

Są jednak pewne warunki , w drogim i bardzo dobrym sprzęcie zegar nie musi sprawdzić się . ale w tanim

praktycznie zawsze przynosi efekt. Ty miałeś do czynienia z wieloma drogimi urządzeniami ja natomiast

z dużą iloscią urządzeń budżetowych stąd mamy nieco inne spostrzeżenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>>Peter mam LT337/317 lineara a ponoć są lepsze na cyfre niż LM ale ni ewiem czy regulowane, w MBLu siedzą LT1084, detalicznie po około 30zł/szt .. w sumie LT1084 też mam, może to było by ok...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

czyli jak nic wszystko zależy od aplikacji zasilacza i czekają nas experymenty :/
