robimy shigaraki transport / CD Flatfish

Ryszard_wpl

Przez Ryszard_wpl ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Yogi Entuzjasta

    Yogi

    Opublikowano
    Opublikowano

    myślę że dobrze było by jako dawcę organów wybrać jednak nie najtańszy klocek ale taki z którego dało by się wyjąć tylko płytkę serwa i sterowania + wyświetlacz, w moim JVC niestety by uruchomć potrzebne są wszystkie płytki a więc ta z serwem, z tunerem i z wzmacniaczem bo sterowanie porpzpieprzane po płytkach a wyświetlacz łączy się z tą na której jest wzmak ... może jednak poszukać jakieś cd ... może jakiś starszy CEC ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Ryszard_wpl Poszukiwacz

    Ryszard_wpl

    Opublikowano
    • Autor
    Opublikowano

    rozbebeszony - zdjec nie ma co wrzucac. Najwazniejszy w naszych zmaganiach jest chipset (z wyjsciem cyfrowym) i mozliwosc wydzielenia elektroniki ktora nie bedzie zawierac radia itp.



    Na glownej plytce w jvc są kości toshiby:



    tc94A14F servo glowne

    tc94A04 02 DSP - do efektów typu jazz oraz chyba dekoder MP3 itp i 3 duza kość to mapiec dla DSP



    ostatnia wieksza to wzmacniacze dla mechaniki lasera.



    Na płytkę główną ze wzmacniaczami wchodzi L i P sygnał audio CD. Tam jest kość toshiby z regulatorami głośnośći.

    Jest na niej jeszcze tuner i wzmacnziacze dla magnetofonu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

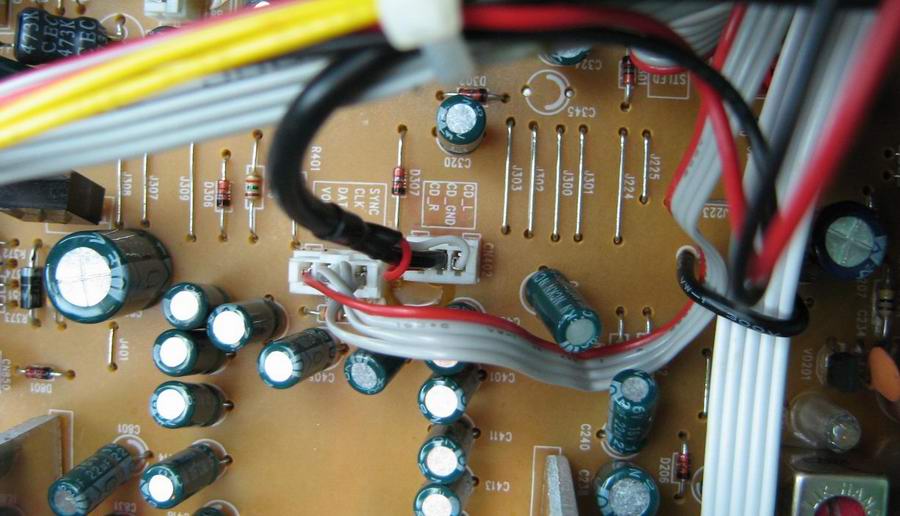

    post-500-100003249 1191606543_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    antos Entuzjasta

    antos

    Opublikowano
    Opublikowano

    Panowie tak czytam i wydaje się że omijamy gdzieś sedno.... co własciwie decyduje o wyjątkowym brzmieniu napęd czy kości czy też połączenie?

    Bo jesli JVC Marka ma np inne kosci to czy jest szanasa że wyjdzie z tego Shigaraki?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Ryszard_wpl Poszukiwacz

    Ryszard_wpl

    Opublikowano
    • Autor
    Opublikowano

    Kości są ważne - jak klon to musi być ta sama. TC toshiby raczej odpadają.



    Pojawił się nowy problem - poważny - jeśli nie znajdziemy tych kości starszych jak w shigaraki - to jak podlutować do takiego 80 nóżkowca drucik DOUT? Właśnie jestem po pierwszej próbie i nawet udanej - ale nie trawłej. Jak miałem podlutować do rezystorka to mi lut póścił i trza od nowa. Drucik z kynaru bo cieńszego nie mam co by się dało tym prowadzić z kontrolą.



    Czy ma ktoś patent na takie lutowanie?



    Shigaraki - LC7862 - nie znalazłęm - podobny jest LC78621E ale ma 80 nóg, a na zdjęciach Petera naliczyłem tylko 64 nogi.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Yogi Entuzjasta

    Yogi

    Opublikowano
    Opublikowano

    owiń końcówkę lutownicy srebrzanką i użyj jej jako grotu - końca srebrzanki np 0,5 mm, poza tym nie lutuj bezpośrednio rezystora ale za pośrednictwem jakiegoś cienkiego drucika np srebrnego, albo znajdź jakiś dogodny punkt do którego dochodzi połączenie z tej nóżki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Ryszard_wpl Poszukiwacz

    Ryszard_wpl

    Opublikowano
    • Autor
    Opublikowano

    Toshiba sprawdzona - na DOUT nie ma użytecznego sygnału SPDIF. Cisza.

    Pacjent (JVC UX-G1) przeżył. Nie nadaje się na dawcę.



    A ja dla złapania równowagi słucham vinyla.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zorro Entuzjasta

    zorro

    Opublikowano
    Opublikowano

    >Ryszard



    Jedna z wersji tego chipa na 64 nogi :



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Yogi Entuzjasta

    Yogi

    Opublikowano
    Opublikowano

    No wiem, ale w moim JVC i inne kości i inny deko napęd (też sanyo) a poza tym wkurza mnie to porozrzucanie sterowania po wszystkich płytkach

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Ryszard_wpl Poszukiwacz

    Ryszard_wpl

    Opublikowano
    • Autor
    Opublikowano

    Peter - czy aby poprawnie narysowałeś wyjscie cyfrowe?



    czy nie powinno byc tak

    DOUT -> --- 200 ohm --- *----------> SPDIF out

    !

    75 ohm

    !

    *GND

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Ryszard_wpl Poszukiwacz

    Ryszard_wpl

    Opublikowano
    • Autor
    Opublikowano

    zjada spacje wiec ten schemat jest niewłaściwy to opiszę



    z DOUT rezystor 200 ohm do 75 ohm i tąd wyprowadzamy SPDIF. droga noga 75 ohm do masy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    Tak wlasnie narysowalem (75ohm across RCA output). Sprawdz jeszcze na zdjeciu, powinno to byc widoczne.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Ryszard_wpl Poszukiwacz

    Ryszard_wpl

    Opublikowano
    • Autor
    Opublikowano

    Sharp ma kość sanyo nowszej generacji więc 80 nóg i małe jak diabli.

    LC78690N (prawdopodobnie nowsza wersja kości LC7869E - a ta ma na 43 nodze DOUT w normie EIAJ.

    Solink osi wlutowany w płytkę pcb - trochę to wygląda jak CDPRO2 ... Sterownie z kompa na 4-5 przewodach



    Radio na osobnej płytce, wzmak z regulatorami, zasilacz wszystko jasno i bez "pętli"

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Ryszard_wpl Poszukiwacz

    Ryszard_wpl

    Opublikowano
    • Autor
    Opublikowano

    zdjątka

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

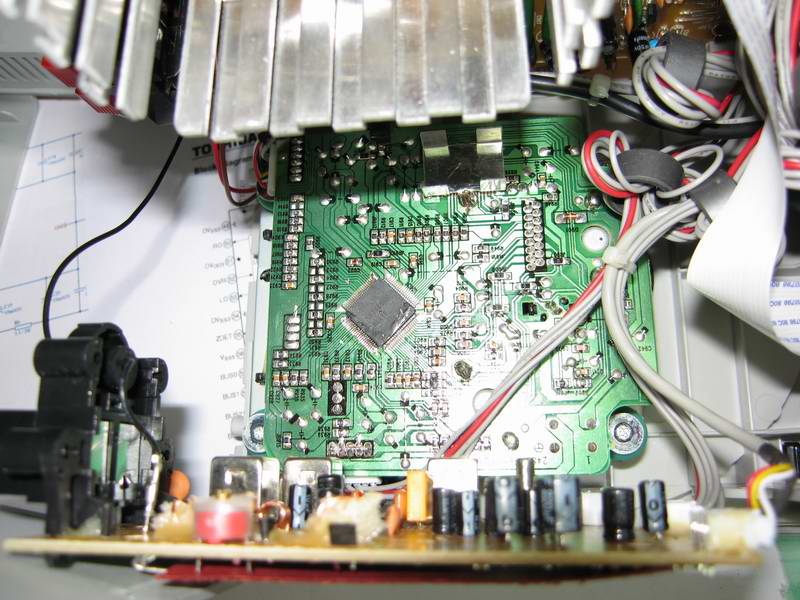

    post-500-100003104 1191705245_thumb.jpg

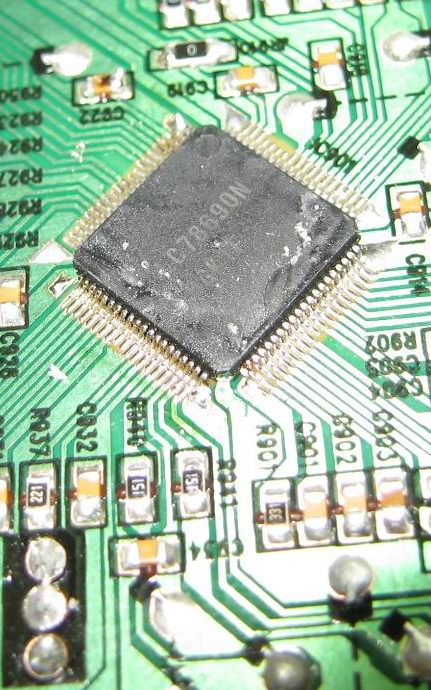

    post-500-100003105 1191705245_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Yogi Entuzjasta

    Yogi

    Opublikowano
    Opublikowano

    Panowie i Panie, zakupiłem dziś wiedziny wrodzonym skąpstwem najtańszego dawcę, boombox JVC RC- EZ 31. W środku nasz sanyo i o dziwo takie same kości jak na płytce Shigaraki ... LC i LA (chyba takie same, nie sprawdziłem numerków) pilot, płytka ze sterowanim i wyświetlaczem oddzielona od reszty, na razie używam płytki z wzmacniaczem jako dawcy zasilania ale sądzę że nie będzie potraebna. Tym samym po jej oddzieleniu i dorobienu porządnego power supply mamy minimalistyczny napęd z podstawowym sterowaniem i wyświetlaczem (tylko track) oraz podstawowym remote control. A najlepsze zostawiłem sobie na koniec ... płytka pod napędem ma wyjśce D Out, tylko nic tam nie jest podlutowane. Na szybko podłączyłem ukłąd i ... działa :D gra nie buczy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Yogi Entuzjasta

    Yogi

    Opublikowano
    Opublikowano

    no i przywalić na granit taki z 10 kg :D ... swoją drogą taki toploader daje sporo możliwości do zabawy z dociskami podświetlaniem i innymi łudupierdami, które czasem nawet lubię. P.S. na podłodze gra mi bardziej analogowo od Marantza cd 16 ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ASURA Mentor

    ASURA

    Opublikowano
    Opublikowano

    Proponuję zamiast granitu Corian jest łatwy w obróbce i ma bardzo dobre właściwości fizyczne jak i pięknie wygląda .Można go giąć na ciepło ciąć n.p.pilarką frezować polerować fakturować co kto lubi lub potrafi

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Duże osiągnięcia pojawiają się wyłącznie wtedy gdy oczekiwania są duże

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Yogi Entuzjasta

    Yogi

    Opublikowano
    Opublikowano

    zdjęcia

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

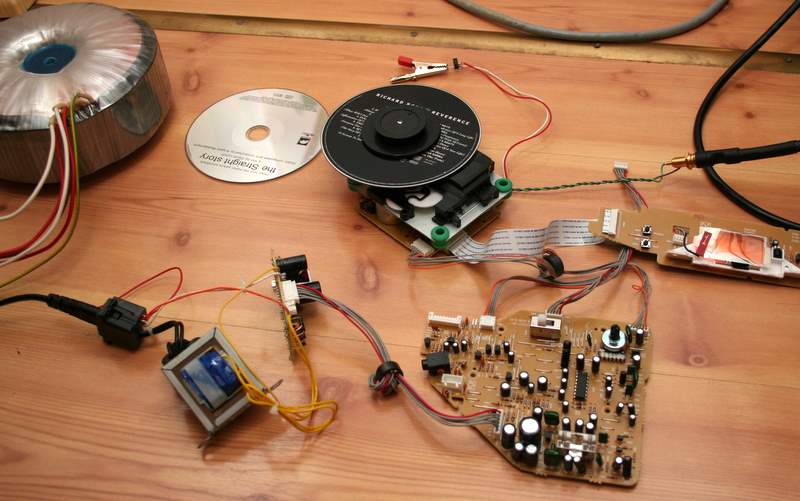

    post-148-100003077 1191781047_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    AcoustiC Poszukiwacz

    AcoustiC

    Opublikowano
    Opublikowano

    >Yogi, 7 Paź 2007, 19:52

    Napisz coś wiecej :)

    "działa :D gra nie buczy."



    Niebawem może się okazać że nigdzie nie ma JVC RC- EZ

    >31 :) pozdrowienia
