Wzmacniacz 25W

[ghost666]

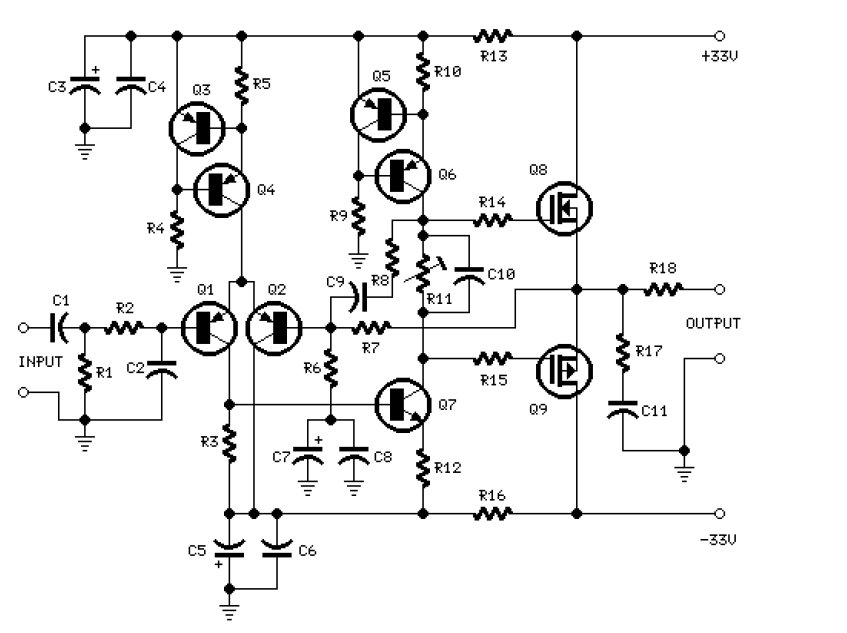

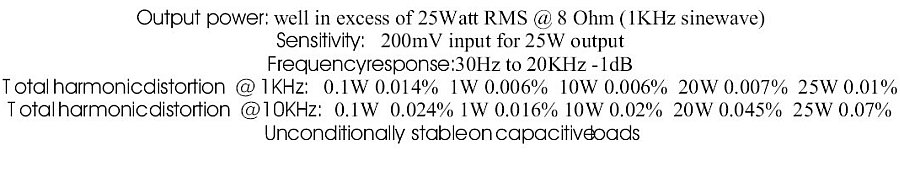

Co sądzicie o takim wzmacniaczu? Ma całkiem niezłe parametry, relatywnie niskie THD no i koszty wykonania niewielkie ze względu na bardzo popularne części.

Płytka także jest zaprojektowana już, jeśli byliby chętni - prosze o informacje o tym, zamówimy wspólnie gdzieś (albo w zakładzie, albo i gdzie indziej..?).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[misiomor]

IRF-y bez żadnego Vbe multiplier ani innej kompensacji termicznej - a więc jest ryzyko thermal runaway.



Układ w takiej formie działałby najprawdopodobniej z lateralnymi MOSFET'ami (BUZ901/BUZ906) ale wtedy przydałoby się boost voltage a więc podwyższenie napięcia zasilającego sterownik względem tr. końcowych.

[ghost666]

Hm... ten uklad, mimo wszystko, działa w aktualnej formie - to nie jest jakis projekt z kosmosu, chociaz przyznam że dokładnie nie wiem skąd sie wziął u mnie.



Co do zmian - jestem otwarty, moze udałoby się zmienić troszke układ, tak żeby był z tego prostu i budżetowy wzmacniacz o sensownych parametrach?



P.S. Pisz po polsku :).

[Irvine]

W wakacje zbudowałem ten wzmacniacz, grał dość dobrze, niestety prąd spoczynkowy pływał dość wyraźnie. Ma też kolejną wadę zbyt duża czułość wejścia do pełnego wysterowania starczy mu 200mV o ile dobrze pamiętam, więc każde normalne źródło go przesteruje już na połowie zakresu potencjometru. Ale czułość można regulować poprzez zmianę wartości R6 o ile dobrze pamiętam.

[ghost666]

Regulowania czułości jest napewno kilka opcji - od dzielnika na wejściu, bądź zmiany wogóle samego układu RC wejściowego, poprzez zmiane wzmocnienia wzmacniacza wejściowego...



A co do pływania w funkcji temperatury - przecież to dałoby się chyba załatwić, prawda? Skoro gra dobrze to może warto by sie zainteresować?

[Waldi_06]

Myślę, że przydałby się przed Q7 wtórnik emiterowy. Taki (w/w) stopień na Q7 może być najsłabszym ogniwem we wzmaku. Albo wtórnik albo kaskoda.

[Jaro_747]

>Waldi_06, 17 Lis 2007, 21:20



Tak. To dość newralgiczny punkt ze względu na efekt modulacji pojemności Millera.

[ghost666]

Efekt Millera, myślę, nie bedzie miał aż takiego wpływu na działanie układu.

[ghost666]

ghost666, 18 Lis 2007, 14:50



>Efekt Millera, myślę, nie bedzie miał aż takiego wpływu na działanie układu.



Tzn oprócz pewnego zawężenia pasma, rzecz jasna ;).



Wiecie co? Wrzuce to w jakis symulator i zobaczymy co oferuje ten układ i jakie mozliwosci poprawy są, hm?

[Molibden]

Przydałoby się może zwiększyć R13, R16 i dać za nimi diody Zenera chociaż?
