Lampucera DAC

[artPaw]

ładna

a po co tyle dziurek?

[zulus]

>a po co tyle dziurek?

Na magiczne oczka i sterowanie do nich :)

[mlb]

ładny lakier. No i lampucera na pewno się nie udusi :)



Trochę zazdroszczę Twoich umiejętności, u mnie obudowa to zazwyczaj przynajmniej połowa kosztów bo kupuję a za ładną to już trochę trzeba zapłacić.

[zulus]

>ładny lakier. No i lampucera na pewno się nie udusi :)

>

>Trochę zazdroszczę Twoich umiejętności, u mnie obudowa to zazwyczaj przynajmniej połowa kosztów bo

>kupuję a za ładną to już trochę trzeba zapłacić.

Do tego nie trzeba mieć wielkich umiejętności ale cierpliwość, żeby robić bez pośpiechu jak najdokładniej się da. Dużego lampiaka w ten sposób się nie da zrobić a to jest mój cen na rok 2009 :)

Muszę się nauczyć w końcu Atocad-a to będę mógł oddać projekt do wycinania laserowego.

[gagacek]

Możesz też wykonać projekt np. w Corelu i wyeksportować go do *.dwg.

[zulus]

>Możesz też wykonać projekt np. w Corelu i wyeksportować go do *.dwg.

O to ciekawe, tylko czy maszyny w warsztacie to łykną.

Niestety muszę stwierdzić, że lakiery dekoracyjne dupli-color nie nadają się do naszych zastosowań, są ekstremalnie mało odporne mechanicznie, super widać paluchy o kużu nie mówiąc a wytrzeć się nie da :( Po w wstępnych próbach z tego co widzę zostają jedynie silikonowe żaroodporne. Czyli czarny lub srebrny.

[adigrzelczak]

Używał ktoś na wejściu lampówki stosować BG N/1uF/50V?Może macie jakiś inny sprawdzony typ kondensatora pomiedzy lampucere a lampy?

[adigrzelczak]

Troche bez sensu napisałem to zdanie. Sorry za pomyłkę ale pytanie aktualne.

[artPaw]

U mnie na przykład gra kostka MBGO 4uFz małym tantalem okrakiem, sprawdzałem chyba 10 róznych kond i tak najbardziej mi się podoba. Ciekawostka: ruski walec PIO KY 49 0.22uF bardzo ograniczał bas i powodował nieznośne skwarki w dzwieku.

Watpię aby istniał jakiś uniwersalny , najlepszy sprawdzony kondensator. Co system to inne efekty.

[zulus]

A u nie nie ma żadnego konda na wejściu. :)

[mlb]

adigrzelczak, 4 Sty 2009, 12:39

>Używał ktoś na wejściu lampówki stosować BG N/1uF/50V?



Ja na początku testowałem BG N 4,7uF, później przerobiłem układ na desymetryzator. Mój BG N miał dobry krótki bas i niezłą przestrzeń, ale nie podobała mi się w nim szorstka nienaturalna średnica i wyostrzone soprany.

[gagacek]

adigrzelczak,

Wejście lampowe ma dużą rezystancję a kondensator elektrolityczny ma sporą wewnętrzną upływność.

To co pośrednio proponuje Tobie mlb to idiotyzm!!! No ale to przecież mój "lampucerowy ulubieniec" - co wpis to popis:)))

Zrezygnuj z kondensatora elektrolitycznego. Wystarczy 10x mniejszy dobry foliowy kondensator. A najlepiej jak w ogóle zrezygnujesz z kondensatora, dobierając tak rezystor katodowy aby powiększyć jego spadek napięcia o DC napięcie na wyjściu DAC-a, o ile dobrze pamiętam ok. 2,5V.

[gagacek]

zulus

>O to ciekawe, tylko czy maszyny w warsztacie to łykną.

Jak dobra firma to żadnego problemu nie będzie. Jeśli obsługujący niezbyt zna sprzęt na którym pracuje to dla niego niektóre rip-y będą miały kłopoty z interpretacją łuków. Skontaktuj się z firmą w której będziesz chciał wykonać usługę, w 90% przypadków trafisz na bardzo fajnych ludzi którzy wytłumaczą wszystko jak należy i sprawdzą czy wszystko jest OK. A jak trafisz na te 10% to od razu daj sobie z nimi spokój;) pzdr.

[zulus]

>Zrezygnuj z kondensatora elektrolitycznego. Wystarczy 10x mniejszy dobry foliowy kondensator. A

>najlepiej jak w ogóle zrezygnujesz z kondensatora, dobierając tak rezystor katodowy aby powiększyć

>jego spadek napięcia o DC napięcie na wyjściu DAC-a, o ile dobrze pamiętam ok. 2,5V.

Dokładnie tak u mnie są potencjometry precyzyjne.

[zulus]

Uff montaż przestrzenny w obudowie to nie to samo co prototypownie na stole. To wielka logistyczna zagadka ;)

[adigrzelczak]

47nF na wejście to troche za małoprawda?Mam kondensatory polipropylenowe Vishay o wartości 47nF/100V. Wygrzebałem też z szafki kondensator nichicon 4oznaczany jako .47k 400n taki czerwony. Z tego co pamietam to kiedyś brzmiał całkiemprzyzwoicie.

[artPaw]

ciut mało

a numeru z podłaczaniem bez kondów raczej na początek przygody nie próbuj, chyba że masz zapasową płytkę w razie czego.

[zulus]

>a numeru z podłaczaniem bez kondów raczej na początek przygody nie próbuj, chyba że masz zapasową

>płytkę w razie czego.

Eee dlaczego. Trzeba tylko zmierzyć czy nic stałego się nie pojawia i jazda. Ja do pierwszego odpalania zawsze używam stary odtwarzacz mp3, na wszelki wypadek.

[zulus]

Jak widać nawet w dużej obudowie cienko z miejscem a tu jeszcze musi wejść płytka przetwornika, akumulator i parę innych bajerów.

Pytanie do praktyków jak oceniacie mój montaż przestrzenny. Traktuje to również jako trening do czegoś większego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

Ładne, mnie się bardzo podoba. Bardzo dużo masz masy. Sama masa wokoło.

Zulusie, spróbuję jutro zagrać bez kondów. Co tam, już jedną płytkę sfajczyłem. Druga już tak nie będzie bolała. W Rk mam również potki precyzyjne więc będzie łatwo.

[zulus]

>Ładne, mnie się bardzo podoba. Bardzo dużo masz masy. Sama masa wokoło.

Pozornie to wygląda na masę ale ta kupa miedzi nie jest narazie podłączona do masy. Podłącze ją na koniec w jednym punkcie. Masę stanowi widoczny gruby drut miedziany. Wszystkie elementy mające iść do masy są bez kompromisów prowadzone właśnie do tego drutu.

>Zulusie, spróbuję jutro zagrać bez kondów. Co tam, już jedną płytkę sfajczyłem. Druga już tak nie

>będzie bolała. W Rk mam również potki precyzyjne więc będzie łatwo.

Ryzyko jest niewielkie, że w ten sposób coś się sfajczy. Ciekawe czy usłyszysz różnice. :)

[Rambo]

niech mi ktoś wytłumaczy sens dawania przy takim chassis "drugiej" masy z drutu. Kiedyś tak zrobiłem ale do części układu i był to zabieg celowy ale po co tu?

[mlb]

>Pytanie do praktyków jak oceniacie mój montaż przestrzenny. Traktuje to również jako trening do

>czegoś większego.



Mnie się też podoba. Ewentualnie zwróciłbym uwagę to elektrolity - jeśli "wiszą" w powietrzu to warto je przymocować lub przykleić.

[zulus]

>niech mi ktoś wytłumaczy sens dawania przy takim chassis "drugiej" masy z drutu. Kiedyś tak

>zrobiłem ale do części układu i był to zabieg celowy ale po co tu?

Choćby dlatego, że ten kawał drutu jest dobrym nośnikiem całości. Owszem mógł bym wszystko dać do płytki ale by obleśnie wyglądało. Poza tym jak już pisałem traktuje to jak ćwiczenie. Jak będę miał stalową obudowę to inaczej jak teraz tego nie polutuje.

[bogdan_]

ładnie zrobiony pająk, podoba mi się na pierwszy rzut oka

[zulus]

Jak będę miał czas w tym tygodniu to skończę, no może bez boczków drewnianych :( to bezie musiało poczekać. Kolejne fotki dołączę z finału.

[McGyver]

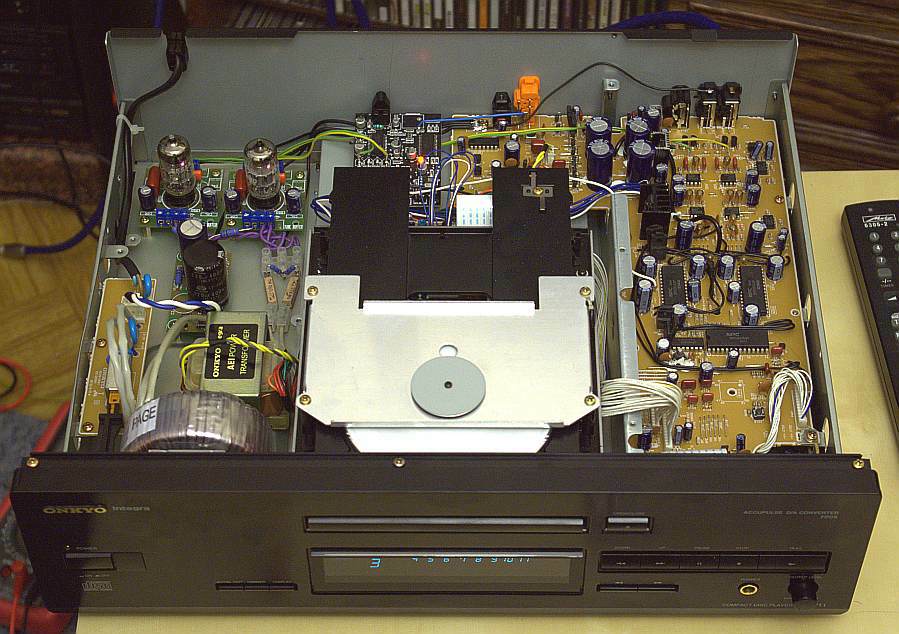

I jeszcze jeden:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madly]

McGyver, 6 Sty 2009, 04:02



>I jeszcze jeden:



MG - na płytce lampucery świeci się jakiś LED, to jakaś nowsza wersja płytki?

[adik]

no fajnie, ale dałbym coś lepszego na sygnał, kawałek drogi jest do gniazd

[Rambo]

MG nie w ciemię bity i pewnie zrobił shunta na bazie tego leda co by odseparować się od zakłóceń i podać czyste napięcie na najczulsze zasilanie analogowe przetwornika
