Pass F5 Power Amplifier

[Tadeiro]

Ja swoją przesyłkę od Foksika (płytki+tranzystory) otrzymałem gdzieś koło 7 maja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapelli]

Qrde, spoźniłem się trochę :-(



ma ktoś jeszcze płytki na zbyciu albo szykuje sie może jakies zamówienie nowe?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

>Żółwik

Nie siedzę w sieci 24/7, a na forum tym bardziej.



>Kapelli

Ja mam ich jeszcze kilka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Otrzymałem płytki i trany. Przystępuje do budowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Mam tylko nadzieje, że zamówione bezindukcyjne opory Alleny Bradley'e się sprawdzą, bo troche kasy na nie wydałem.



Może już stosowaliście je w wzmacniaczach tej klasy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Mam pytanie.



Czy w przypadku wykorzystania jednego trafa 500W do bo dudowy dwóch kanałów F5,

Mogę połączyć dwa mostki 40A pod stronę wtórną trafa ?

Dalej po wyprostowaniu mam wtedy dwa osobne tory zasilania do dwóch końcówek mocy.



Czy może jeden wspólny mostek pod trafo i następnie do niego obydwie końcówki mocy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

lepszym rozwiazaniem jest zastosowanie dwoch mostkow, gdzie kazdy zasila osobne kanaly. jest to troche drozsza opcja ze wzgledu na wieksza ilosc kondensatorow, gdyz kazdy kanal ma swoja baterie kond. choc warto tak zrobic.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzecho]

I jak Panowie? Poskładane i przesłuchane? Ciekaw jestem jak zagrały Wasze piecyki ( na zimę jak znalazł:) bo coś cisza o tym projekcie na forum. Może Peter się wypowie????

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frytu]

U mnie elementy wszystkie leza i czekaja chwilowo na nowa lutownice, bo stara sie skopcila ;( poza tym brak siana na trafo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

osobiscie juz troche czasu temu zlozylem F5 i musze stwierdzic po tym jak porownywalem go z 3 innymi wzmacniaczami (GC, aleph mini, aleph5) ze F5 znalazla sie na samym koncu testowanych wzmacniaczy. mnie w F5 brakowalo rozbudowanej sceny (wszystko dzialo sie tylko miedzy kolumnami)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

W końcu złożyłem i posłuchałem.

Gra znakomicie.

Na razie z biasem 1A (mam wyższe napięcie zasilania) i bawię się w pomiary ale dzisiaj nie wytrzymałem i połączyłem do systemu.

Scena: bardzo szeroka ale nie rozbudowana mocno w głąb. Kolumny są ustawione niezbyt dobrze bo walczą z ..choinką więc kiedy je przesuwne bliżej siebie może się zrobić ciekawiej.

Jest niezwykle detaliczny, bardzo ładnie kontroluje bas i dosyć precyzyjnie rozmieszcza instrumenty.

Bardzo dobra selekcja (nawet siedząc blisko lewej strony słyszałem wyraźnie niektóre dźwięki z prawej kolumny). Brzmienie jest przeźroczyste i kontrolowane. Może się niektórym nie spodobać bo na razie jest to "grzeczny" wzmacniacz. Myślałem, ze będzie bardziej agresywny w brzmieniu ale praktycznie trzyma wszystko "za pysk" i nie pozwala aby jakiś instrument czy fragment pasma za bardzo dominował. Stopniowo będę zwiększał bias - może wtedy pokaże więcej mięcha ale nawet teraz jest znakomicie. Muzyka po prostu nie boli i nie przeszkadza. Może trochę brakuje "czarów" ale to już chyba problem samej muzyki bo moim zdaniem wzmacniacz oddaje to .. co dostał.



Źródło - Micro Seiki DD40 + ATOC3

Pre- Peereaux SM2

Kolumny - XT2 Mk II Akustyka



Słuchaliśmy: Patricia Kass, A Vollenveider, Edith Piaf, Dire Straits, Midnight Oil, (nawet AC/DC)



Sa to wstępne wrażenia ale już teraz mogę powiedzieć, że relacja cena/jakość dla F5 jest znakomita.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stefan5000]

U mnie ten wzmak zagościł na dobre.A co do agresywności:to wszystko zależy od głośników.próbowałem kilku rożnych par,i muszę powiedzieć ze najlepiej zagrał z moimi nowymi wynalazkami-ogrodami na 15sto calowych fane i 4calowych fostexah.Zestawy maja około 100db 4ohm i uwierz mi ze bez pre szyby wprawia w ruch bez problemu 4 ohmy?nie zauważyłem negatywnego wpływu na dźwięk . swój wzmak odpalałem na zimno i tu zdziwienie-myśląc ze badzie gorzej niz w klasie A ale nic takiego nie ma miejsca.nie montowałem tez current limiter wiec było trochę więcej zabawy z biasem i offsetem ale warto było.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

niedługo też zacznę go uruchamiać,powiedzcie proszę coś o radiatorach,jakie macie i jak się grzeją.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

Moje radiatory maja 30x20x5cm (na razie białe ale będę czernił). Na razie z biasem 1A maja ok 40stopni wiec mało. Zobaczymy jak przy 1,3A ale powinny się wyrobić. Pamiętaj, żeby przed ustawianiem skręcić potki do 0 i sprawdzić omomierzem. Zanim się nie nagrzeje ustaw ok 0,5V bo potem popłynie w górę. I zabawa się zaczyna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

Stefan5000



No cóż na Fane + Fostex na pewno będzie ostrzej, w końcu to wysoko sprawne głośniki. Popełniłem ostatnio projekt na Fostexach FT206, będę musiał zobaczyć jak na nich zagra.

Dla mnie optymalny wzmacniacz to taki, który poradzi sobie nawet z trudnym (a taki jest mój) zestawem. 4 Ohmy + Vifki wymagają duuzo prądu i Pass go dostarcza.

Limiter i termistory zostawiam bo limiter działa powyżej 10A a termistory w/g Nelsona i opinii z diyaudio raczej nie przeszkadzają (wątek o F5 ma 600 stron !!!). W sumie to mała spawarka i wolę nie zbierać głośników lub mosfetów (przy przypadkowym zwarciu) ze ściany.

Napisz jak u Ciebie z selekcją i rozdzielczością bo to mnie najbardziej w brzmieniu ujęło. Podoba mi się tez ładnie kontrolowany bas

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stefan5000]

Dino



Nie umiem za bardzo po audiofilsku pisac.Moge jedynie potwierdzić twoje spostrzeżenia i to co pisałem wcześniej ,ze radzi sobie z każdym obciążeniem.Gorąco go polecam każdemu kto chce mieć porządny wzmak i niekoniecznie 300 watowy.

pozdrowienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

radiator 30x20x5 na kazdy kanał czy na oba?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

Osobno na każdy kanał. Wzmak się trochę nagrzewa dlatego sprawdzaj temperaturę co jakiś czas.

Widziałem "hardcorowe" wersje na mniejszych radiatorach ale "podparte" mądrościami typu "mosy lubią ciepło i.t.d". Pass zaleca duże radiatory i temerature w stanie spoczynku ok 55 stopni. Co ciekawe jezeli wzmacniacz pracuje w klasie A to temperatura spada.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość jt211]

To i ja dołączam do klubu :>)

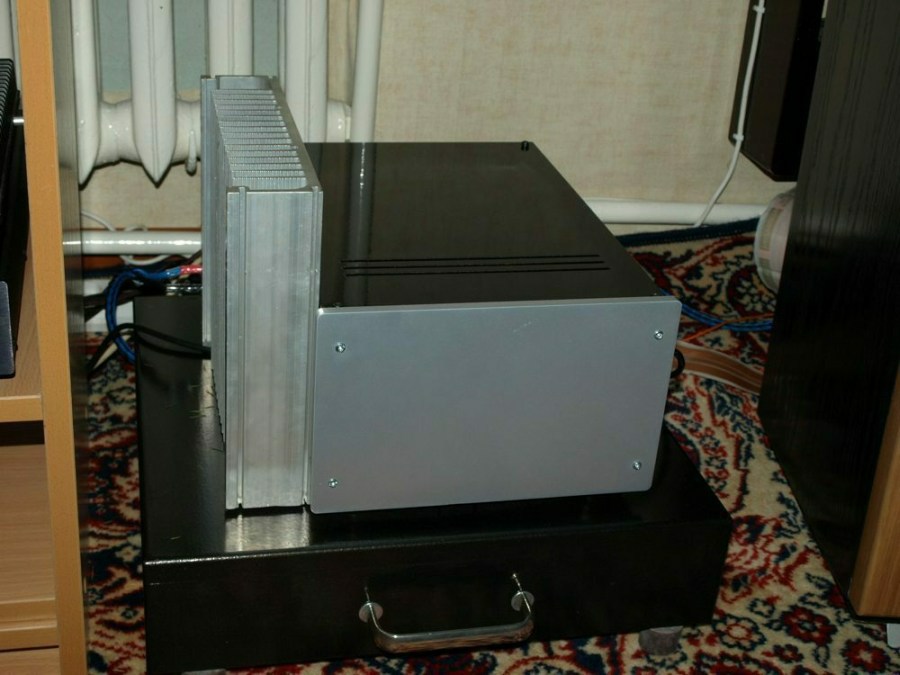

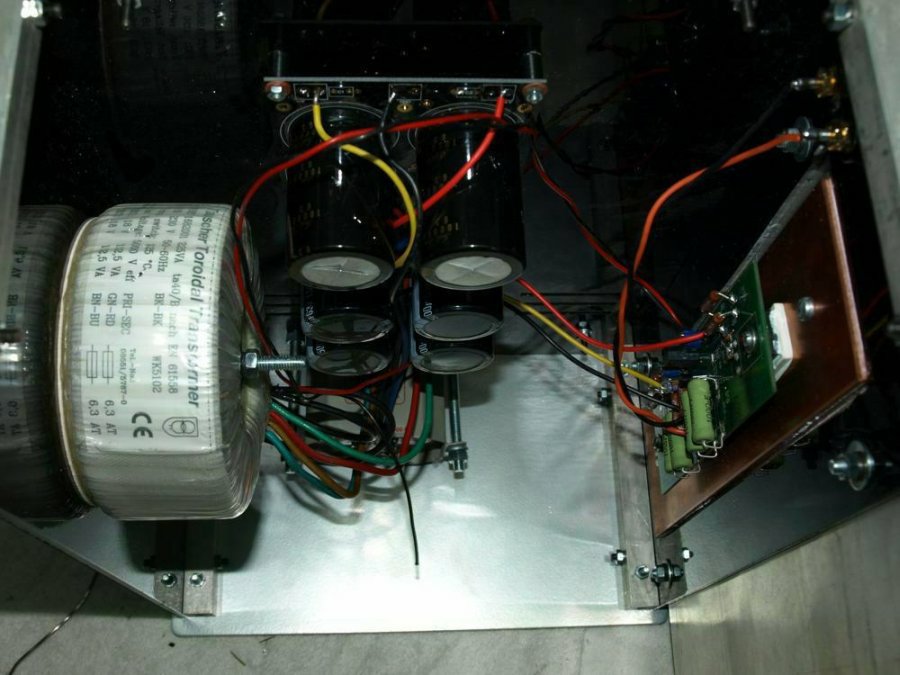

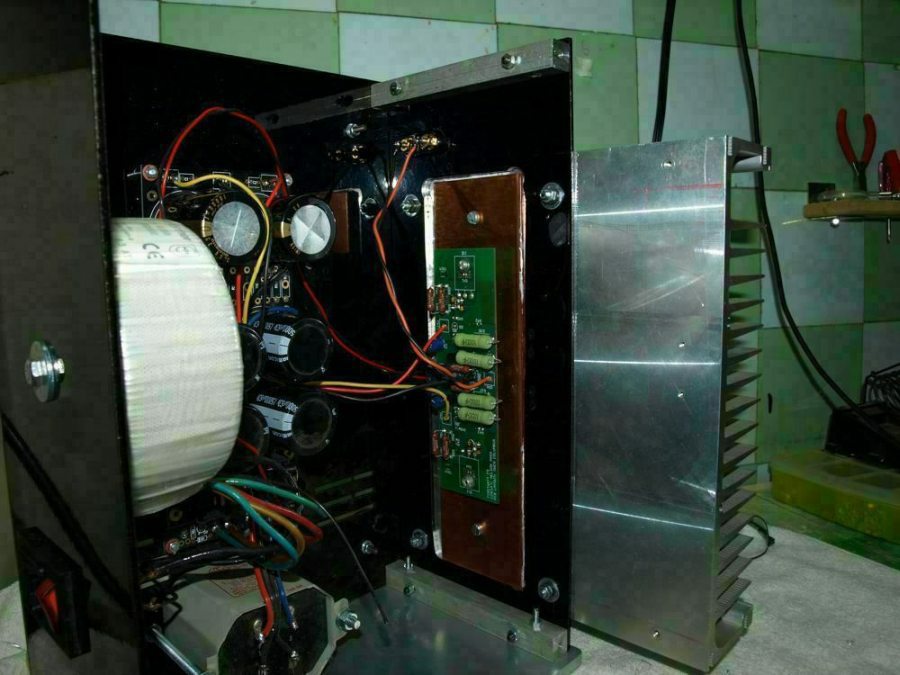

Obudowy forumowe monobloki.

+/- 24VDC 1.4A na tranzystor pewnie odkręce do 2.2A jak dojdą Sikorele.

Tranzystory BUZ900/BUZ905.

Układ prosty bez zabezpieczeń w planie bezpieczniki 3A na każdy tran.

Oporniki tantalowe, Mills, Kiwame i AB.

Diody Schottky i CLC w zasilaczu.

[Gość jt211]

Aha po całodziennym graniu z cieżkimi do wysterowania kolumnami

temperatura radiatora 42*C przy 2.8A na wzmak.

Gram TVC a kolumny 94-95dB 4R spadające do 2.2R.

Offset i szum poniżej 1mV.

[stefan5000]

Przy A klasie to jest fajne ze im glosniej grasz,tym bardziej wyziebiasz wzmak.To co:potek do oporu w prawo i rura;-))!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość jt211]

żę jak .......... ? :>)

[dino]

Ano tak, ze muzyka pozera prądzik przeznaczony na grzanie radiatora w stanie spoczynku.

BTW ciekawy wybór z tymi BUZ90 ostatnio się nim przyglądałem ale .. do zasilacza.

W porównaniu z IRF mają 3-4 krotnie większy Rds on. Poza tym podobne charakterystyki

napisz coś o brzmieniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

Oops - patrzyłem na BUZ90 a ty masz BUZ900

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

I bardzo słuszna uwaga dotycząca szumów - jest bardzo cichy. Przy pierwszym włączeniu myślałem, że ...nie działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stefan5000]

Jt211

Ladnie ci to wyszlo!! Zazdroszcze determinacji.

Moj niestety nie doczekal sie obudowy.W zamian za to wisi zmontowany z tylu na jednej z odgrod(dech),takie aktywne dechy sobie zrobilem:-)).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość jt211]

Panowie bardziej kumaci mam pytanie :>)

Czy przypadkiem nie byłoby lepiej gdybym ten swój induktor podwójny na jednym

rdzeniu 2 x 30mH/2.5A wylaczył z ukladu CLC a użył jako obciążenie BUZów ???

Ktokolwiek słyszał , ktokolwiek wie niech się wypowie ???

[kubedes]

jt211, 7 Sty 2010, 09:28



>Panowie bardziej kumaci mam pytanie :>)

>Czy przypadkiem nie byłoby lepiej gdybym ten swój induktor podwójny na jednym

>rdzeniu 2 x 30mH/2.5A wylaczył z ukladu CLC a użył jako obciążenie BUZów ???

>Ktokolwiek słyszał , ktokolwiek wie niech się wypowie ???



Zadaj to pytanie na diyaudio w wątku.

Myślę że jeśli ktokolwiek zn odpowiedź na to pytanie to będzie to N. Pass.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość jt211]

Hmm pytanie było głupie jak to się laikowi zdarza :>)

Podkreciłem prąd do 2A mam 48*C na radiatorze przy 23*C w pokoju.

Gra w/g mnie dużo lepiej z większym prądem.

Tak na oko lekko stracił szybkość ale za to średnica to inna bajka.

Zero analityczności przed którą mnie przestrzegano i piekna scena.

Wzmaki zostja jeszcze tylko zasilacz przerobię na Sikorele.

Teraz bazujac na wyliczeniu Passa mam 64W/8R czystej A.

Przy moich glosnikach z TVC normalnie slucham na 9-10 a raz byłem

na 13 nawet wiec do 19:30 jeszcze troche zapasu jest.

Z DACa mam normalnie 2V.

Aha i w końcu moje Dynaudio ala Puppy są pod pełną kontrolą.

Chyba machnę do tego preamp na 71A z trafem na wyjsciu.

W tej chwili tor bez konda :>)
