Pass F5 Power Amplifier

dino · 29 Stycznia 2009

Z tego co wiem Nelson uzywa transformatory 18V (rating pod obciazeniem). U mnie, przy Plitronie 500VA, 2 x 20V napiecie na galeziach (wersja stereo) wynosi 27V DC. Wartosc napicia nie jest tu krytyczna, ale przy wyzszym radiatoery sie bardziej grzeja jesli chcemy miec ten sam bias.

A masz 2 czy 4 sekcje?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 29 Stycznia 2009

Wartosc napicia nie jest tu krytyczna, ale przy wyzszym radiatoery sie bardziej grzeja jesli chcemy miec ten sam bias.

Lezy u mnie trafo 2 x po 2x22V (wtórne) mozna go użyć (radiatory dadza rade) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

frytu · 29 Stycznia 2009

Radiatory dadzą rade. A jak nie dadzą to nie dadzą. Kurna POWIEDZ MI SKĄD KTOKOLWIEK NA FORUM MA WIEDZIEĆ JAKIE MASZ RADIATORY?!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Gotomik · 29 Stycznia 2009

kyrie eleison :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 29 Stycznia 2009

Radiatory to kawałek blachy (alu, stal, mosiądz , miedź) (lub nie mieć)

Dawniej dopytywałem się jak zrobić z Syrenki Wołgę a teraz każda konstrukcje uruchamiam w wersji "testowej" i ew dopracowuje.

Ponieważ radiatory do w/w wzmaka maja w wersji testowej oddawać ciepło nie martwi mnie ich kształt tylko powierzchnia (se kupie na Aleegro za 20 PLN).

Natomiast trafo jest bardziej kosztowna zabawką i O TO PYTAM A NIE O RADIATORY - jeżeli ma być dobre i użyte w wersji finalnej - TO pytam O TRAFA 2 razy zanim zamówię (robią mi prywatnie na zamówienie i płace ekstra).

DIY jest w sumie kosztowne dlatego warto te koszt optymalizować (i tak jest taniej jak w sklepie ale...).

Niestety część kolegów uważa, że tranzystor za 20 PLN jest drogi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 29 Stycznia 2009

do GC zamówiłem trafo 2 x po 2x22V (i mam nie używane) stąd pytanie czy 31 V nie wysadzi mi 4 Ohmowych kolumn w powietrze ( w wersji testowej)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 29 Stycznia 2009

Sorrki - nie zrozumiałeś nawiasu (tego o radiatorach)

Chodziło mi wyłącznie o napięcie zasilania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

frytu · 29 Stycznia 2009

Sorry zwracam honor. Trochę to nie gramatycznie napisane i po prostu nie skumałem do końca o co chodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Peter Daniel · 29 Stycznia 2009

Pamietaj tez ze sa tylko dwa trany na wyjsciu, przy wiekszym napieciu beda bardziej obciazone.

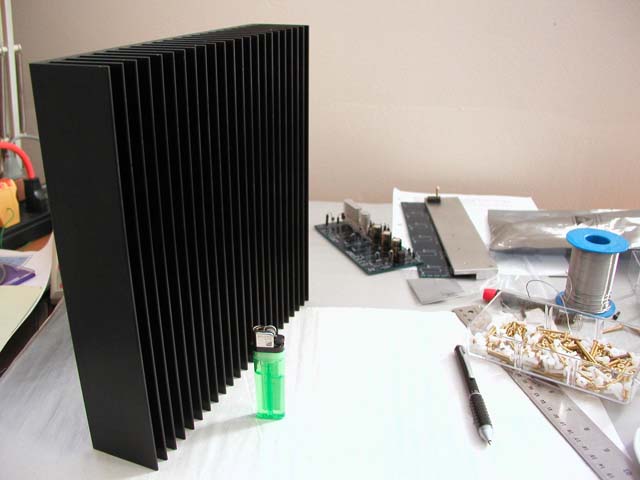

W F3 uzywam na kanal radiator jak w zalaczniku i grzeje sie tak "w sam raz". Podejrzewam ze przy F5 bedzie potrzebny podobny (na kanal)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 29 Stycznia 2009

O na pzrykład takie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 29 Stycznia 2009

Peter

Co do Toshiby (czytałem wpis NP) to sprawdź wyszukiwarkę na naszym forum -parę osób "mądrze" się wypowiadało).

Na pewno 4,5V polaryzacji to one nie lubią (ale charakterystyki bardziej przypominają normalne tranzystory), Pytanie tylko czy przy klasie A trzeba się tym przejmować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Peter Daniel · 29 Stycznia 2009

Moze jeszcze sprawdze Toshiby, ale z komentarzy Nelsona wynika ze IR'fy w porownaniu z Fairchild graja bardziej miekko, i to mi akurat w moim zestawieniu pasuje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**andrejos1** · 29 Stycznia 2009

Foksik,

jak wyglada sprawa zamówienia płytek i jakie sa informacje na temat tranzystorów.

pzdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 29 Stycznia 2009

Może jeszcze sprawdzę Toshiby, ale z komentarzy Nelsona wynika ze IR'fy w porownaniu z Fairchild graja bardziej miekko

I to mnie "dziwi" - bo opnie o IRFP na forum są paskudne.

Z drugiej strony patrząc w naszej szanownej RP jest tyle podróbek, że aż strach kupować.

Kiedyś kupiłem Toshiby (stary wątek o HK PMI)i ... okazały się totalnymi podróbkami więc może to samo jest z IRFP (Farhildy sa w RP rzadko spotykane- czyli rzadko podrabiane).

A już tak ..."bragując" rozumiem, że można do prób użyć trafa z wtórnym 22V

Na szczęście nie będę zapinał do głośników, tylko do takiego oto wynalazku (myślałem, że do car audio ale ze specyfikacji Vishay wynika ze moc 160 W/8Ohm – RSO25X138 8 OHM 5% )

Załączam fotkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Peter Daniel · 29 Stycznia 2009

Mysle ze z trafami 22V nie bedzie problemu. Zawazylem tez ze np trafa od Lachowskiego maja mniejszy regulation margin niz np Plitrony a wiec przy takim samym napieciu znamionowym moga wykazywac nizsze napiecie aktualne pod obciazeniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

frytu · 30 Stycznia 2009

A co myślicie o 2SA1492 i 2SC3263 produkcji Sanken'a ? W Poltronic'u mają je za 6pln.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Foksik · 30 Stycznia 2009

Płytki w/g mojego wzoru są zamówione w zakładzie, czekamy na wykonanie. Trochę to pewnie potrwa. W tym czasie zorganizowałbym zestawy tranzystorów. Obiecano mi dostawę fetów w odpowiedniej do parowania ilości w ciągu 14 dni od zamówienia (płytek szybciej raczej nie będzie) wiec dla chętnych proponuję zestaw po dwie sztuki par 2SK170/2SJ108, ZTX450/ZTX550, IRFP240/IRFP9240 po 58zł/kpl. Jak ktoś chce to proszę na PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 30 Stycznia 2009

Frytu - a gdzie niby te sankeny miałyby pracować bo chyba nie w stopniu wyjściowym?

BTW w wzmiankowanenj firmie nabyłem kiedyś tkzw "Toshiby".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

stmaniak · 31 Stycznia 2009

to znaczy ze kpl stereo wyjdzie 116 zł ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

keisan · 31 Stycznia 2009

wiec dla chętnych

>proponuję zestaw po dwie sztuki par

Dwie sztuki par czyli 4 szt kpl. stereo 58zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**andrejos1** · 1 Lutego 2009

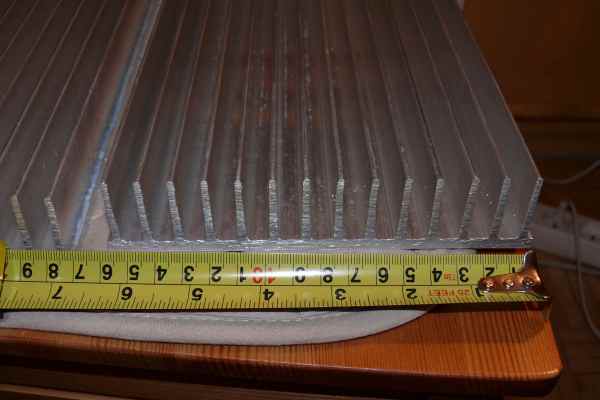

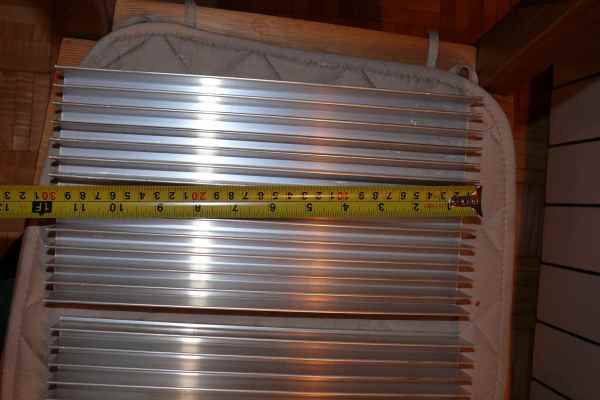

wpis juz umiescilem w watku "rozne kostki do wziecia" ale i tutaj chce umiescic informacje jako ze wielu z was zacznie skladac F5 a mam na zbyciu idealne 2 radiatory pod ten wzmacniacz 170x300x40 mm. chetnych na priv zapraszam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kospan · 2 Lutego 2009

ile by kosztował taki wzmacniacz oczywiście mono i najlepiej w pająku bo nie chcę zapłacić dużo a po za tym to nie mam dużo kasy tak to komuś bym dał kasę ktoś się podejmie ????. a i kondensatorki nie muszą być drogi konstrukcja ma być w jak najniższej cenie a i bez radiatora bo w domu mam dużo radiatorów.
