SOHA CLONE MK III - projekt PCB

[Robertinus]

Przybył nam dopasowany do SOHA III opis uruchomienia i regulacji, oto on:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[foxad2000]

witam



czy jest może jakaś gotowa lista elementów, tak żeby się nie męczyć z odczytywaniem ze schematu bo i pomylić się łatwo.

[kodi]

Robertinus - dzieki serdeczne za ten dokument - napewno niejednej osobie ulatwi uruchamianie ukladu!

[Robertinus]

Kodi, ten opis to przetłumaczona i dopasowana do SOHA III oryginalna wersja opisu regulacji SOHA II, mam nadzieje - jak piszesz - że pomoże.



Foxad2000, taką listę mam już właściwie gotową, jeszcze ją dopracowuję, udostępnię jutro, lub po jutrze.

[JaroFon]

Witam wszystkich. Panowie mam pytanie, do mojej sohy chcialbym dodac dodatkowe wejscie USB ktorym moglbym podlaczyc sohe do PC. Takie zlacze jak ponizej, jednak niemam pojecia czy zeby pociagnac sygnal audio przez USB jest potrzebny jakis dodatkowy uklad ktory to umozliwi. Bardzo prosze kogos o pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Potrzebny jest DAC z wejściem USB ;)

Albo jakaś zewnętrzna karta muzyczna.

[neodom]

dodalem wszystkie pdfy z opisem i widokiem plytki oraz schematu na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JaroFon]

Czy moge Cie prosic o przyblizenie terminu DAC? Niestety nie jestem wykwintnym elektronikiem. Czy taki modul moge zakupic? Bardzo prosze o konkrety

[vereker]

[D]igital (to) [A]nalog [C]onverter, przetwornik cyfrowo-analogowy, czyli to samo co masz w każdym odtwarzaczu CD i...na karcie dźwiękowej komputera.

[JaroFon]

a czy mozna taki przetwornik zakupic?

[jaizm]

tak, można

[JaroFon]

a czy moge bardzo prosic o konkretny link do takiego modulu? Bardzo prosze

[bomarek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gaballus]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Przy okazji zamieszczania linka do obiecanego wykazu części składowych SOHA III przypomnę i pozostałą dokumentację tego wzmaka:



Schemat -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



warstwa ścieżek -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



warstwa TOP -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



warstwa opisowa -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



opis uruchomienia -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wykaz części składowych -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





















Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Przepraszam za błąd, powinno być:



Przy okazji zamieszczania linka do obiecanego wykazu części składowych SOHA III przypomnę i

pozostałą dokumentację tego wzmaka:



Schemat -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



warstwa ścieżek -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



warstwa TOP -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



warstwa opisowa -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



opis uruchomienia -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wykaz części składowych -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neodom]

Robertinus , czy te pliki ZAWSZE beda lezaly na serwerze tan czy moze zrobic kopie na moj ftp i tak je umiescic na stronce ? Tymczasem udostepniam te pliki na oryginalnym serwerze a na stronce sa jedynie odnosniki ale moze wolisz by byly na ftp republiki ?

[Robertinus]

Mam nadzieję, że nikomu z Was nie wywali serwera, ale zawsze lepszy pełen zapis w kilku miejscach niż w jednym.

Jeśli więc nie jest to dla Ciebie problem to umieść je i u siebie - dzięki za to.

[gqsoft]

Witam,

Jakie są teraz szanse na zakup PCB? Jeżeli np. fabryka wytworzy jakieś nadmiarowe płytki, poproszę o informację, pls!



Czy ktoś próbował, jak wzmacniacz gra bez sprzężenia zwrotnego (czyli np. bez rezystora R8L/R)?

[Muzg]

gqsoft, 22 Lip 2009, 00:50



>Witam,

>Jakie są teraz szanse na zakup PCB? Jeżeli np. fabryka wytworzy jakieś nadmiarowe płytki, poproszę o

>informację, pls!

>

>Czy ktoś próbował, jak wzmacniacz gra bez sprzężenia zwrotnego (czyli np. bez rezystora R8L/R)?





A zastanawiałeś się jakie wtedy będzie miał wzmocnienie? podpowiem, że bardzo duże

[gqsoft]

Racja, przy wzmocnieniu tak na oko grubo powyżej 100 za bardzo się tego nie posłucha ;-)

Ale nie byłoby trudno "popsuć" obwód wejściowy, żeby miał wzmocnienie np. kilkanaście, a przy okazji mógłby pracować przy większym prądzie (czemu by nie 10+ mA, co może dać zauważalny efekt w brzmieniu?).

Proszę mnie źle nie zrozumieć - wcale nie sugeruję, żeby w ten sposób przerabiać SOHA, który jest kompletnym i kompetentnie zaprojektowanym układem opartym na globalnym sprzeżeniu zwrotnym. Wydaje mi się jednak, że po niewielkiej modyfikacji układu dałoby się wykonać testy konfiguracji bez sprzężenia zwrotnego, która wydaje mi się warta posłuchania. Stąd też pytanie, czy ktoś już to zrobił, czy ja byłbym pierwszy?

[Luiis]

gqsoft, 22 Lip 2009, 00:50



>Witam,

>Jakie są teraz szanse na zakup PCB? Jeżeli np. fabryka wytworzy jakieś nadmiarowe płytki, poproszę o

>informację, pls!



..Prawie zawsze są jakieś nadwyżki produkcyjne których część (do 5% mam obowiązek wykupić) - tak, że jest szansa na dodatkowe PCB dla Ciebie:)

[JaroFon]

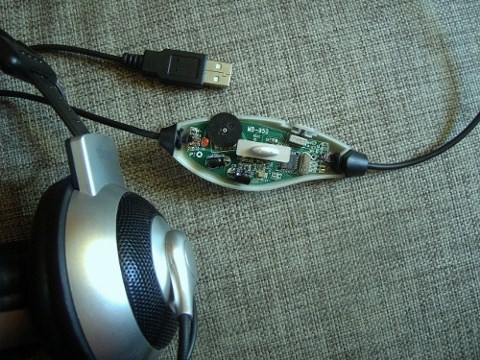

Witam ponownie i moze wroce do tematu karty dzwiekowej USB. Dzieki wszystkim za linki. Zauwazylem ze ta karta to skomplikowana konstrukcja i wymaga dodatkowego zasilania, niestety ale cos takiego do sohy juz sie nie zmiesci. Mam kolejne pytanie, czy zeby dzwiek z PC w soha byl dobrej jakosci to karta dzwiekowa musi byc tez dobrej jakosci? Pytam poniewaz mam sluchawki do PC na wejscie USB i z ciekawosci rozkrecilem pudeleczko ktore jest na kablu do tych sluchawek i odziwo , chyla moim zdaniem w srodku jest jakiejs klasy karta ktora umozliwia sluchanie dzwieku z PC przez USB. Myslalem o tym zeby wymontowac plytke i zamatowac ja w soha, plus tej plytki jest taki ze nie potrzebuje wlasnego zasilania bo jest zasilana z PC przez USB. Czy to zda egzamin i bede mogl podlaczyc sohe do PC?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gaballus]

Oczywistą sprawą jest że cały tor jest tak dobry jak jego najsłabsze ogniwo. Nic SOHA nie poradzi jak źródło będzie mizerne, możesz nabyć na allegro za niecałe 5 zł karty USB (nawet z wejściem) ale nie spodziewałbym się niczego dobrego po takim wynalazku (ot takie cuś żeby podpiąć słuchawki i mikrofon do Skypea czy innego voipa), brzmieć to raczej nie będzie . Poczytaj przynajmniej pobieżnie ile ludzie walczyli z dacami na PCM2702 czy z nosdakiem, układy nie są strasznie skomplikowane ale mimo wszystko wymagają trochę uwagi. Jeśli nie chcesz bawić się z dodatkowym zasilaniem i rozbudowanymi układami zainteresowałbym się na twoim miejscu czymś co się zwie Bantamdac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) lub Alyen dac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) będziesz miał układ dość prosty (chociaż z elementami smd), mały, zasilany z usb, a jednocześnie o przyzwoitych parametrach i brzmieniu. Musisz tylko zaopatrzyć się gdzieś w płytkę do któregoś z tych projektów, no i oczywiście w PCM2702, do tego jakieś w miarę dobre elementy i ma to szansę zagrać, ale nie łudź się, nie będzie kosztowało to 5zł, myślę że z płytką, PCMem i pozostałymi dobrymi elementami możesz dociągnąć do 100zł. Ale chyba warto

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vereker]

Moim zdaniem SOHA i komputer to jak zaprzęgać woła do karety. Do komputera z taką sobie kartą wystarczy prosty bufor na mosfecie. Jednym.

Ja źródło takie sobie to żadna lampa nic na to nie poradzi.

[Robertinus]

Oto przygotowany przeze mnie pakiet części do SOHA III, resztę, czyli trafo, obudowę, Alpsa i podstawki lamp tradycyjnie już będzie organizował Luiis.



helitrim 3296W – 200R – 2 szt.

helitrim 3296W – 10R – 2 szt.

helitrim 3296W – 10K – 1 szt.

helitrim 3296W – 200K – 1 szt.

helitrim 3296W – 500R – 1 szt.

helitrim 3296W – 2K – 2 szt.

BC550C Motorola – 11 szt.

BC560C Motorola – 4 szt.

2SC4382 lub 2SC4793 Toschiba – 4 szt.

MPSA42 Motorola – 2 szt.

TIP150 (TIP151, 152) – 1 szt.

BC517 markowy – 2 szt.

BC337 markowy – 1 szt.

OPA134P BurnBrown – 2 szt.

TL081 markowy – 1 szt.

TL783 Fairchild – 1 szt.

stab. 78L05 markowy – 1 szt.

stab. 78L12 markowy – 1 szt.

stab. 79L12 markowy – 1 szt.

stab. LM337 markowy – 1 szt.

stab. LT337 Linear Technology – 1 szt.

stab. LT317 Linear Technology – 1 szt.

dioda BYW95 (BYT53) – 10 szt.

dioda 1N4148 – 4 szt.

dioda 1N4007 – 5 szt.

dioda Zenera 120V/1,3W – 1 szt.

LED czerwona – 2 szt.

LED bursztyn (dyfuzyjna) – 2 szt.

1uF/50V MKT WIMA – 5 szt.

100nF/50V MKT WIMA – 4 szt.

100nF/160V MKT WIMA – 4 szt.

47nF/160V MKT WIMA – 1 szt.

10nF/50V MKT WIMA – 3 szt.

10nF/160V MKT WIMA – 1 szt.

1nF/ 160V MKT WIMA – 1 szt.

1uF/35V tantal – 2 szt.

10uF/160V markowy – 2 szt.

470uF/35V Panason. FM lub FC – 2 szt.

1000uF/25V Panason. FM lub FC – 2 szt.

100uF/35V Panason. FM lub FC – 2 szt

100 – 220uF/160V markowe – 2 szt.

2200uF/35V Panason. FM lub FC – 2 szt.

10uF/50V Panason. FC – 7 szt.

220uF/35V(100uF NP 1 szt) markowy – 2 szt.

Dale 300R – 2 szt.

Dale 3K3 – 4 szt.

Dale 220R – 4 szt.

Dale 18K – 4 szt.

Dale 200R – 2 szt.

Dale 620R – 2 szt.

Dale 10K – 2 szt.

Dale 1M – 6 szt.

Dale 820R – 2 szt.

Dale 2 do 2,2R – 2 szt.

Dale 4R7 do 5R6 – 2 szt.

22K BEYSCHLAG – 2 szt.

200R BEYSCHLAG – 1 szt.

8K25 BEYSCHLAG – 1 szt.

30K BEYSCHLAG – 1 szt.

100K BEYSCHLAG – 2 szt.

150R BEYSCHLAG – 2 szt.

1K miniaturowe – 4 szt.

220R BEYSCHLAG – 1 szt.

150K BEYSCHLAG – 1 szt.

1K8 BEYSCHLAG – 1 szt.

560R BEYSCHLAG – 1 szt.

2K BEYSCHLAG – 1 szt.

470K BEYSCHLAG – 1 szt.

3K3 miniaturowy – 1 szt.

33K miniaturowe – 2 szt.

10R miniaturowy – 1 szt.

1K7 miniaturowy – 1 szt.

7K5 / 1W markowy – 1 szt.

12 – 18R / 1W markowy – 1 szt.

620 – 820R / 3W (5W) markowy – 1 szt.

5R1 do 5R6 / 5W markowy – 1 szt.

200 – 220K / 1W markowy – 1 szt.

przekaźnik 6 GA – 12V lub podobny – 1 szt.

przekaźnik TQ 2E – 5V lub podobny – 1 szt.

złącza typu GoldPin – 25 szt.

radiator HS135 – 38 – 1 szt.

radiator HS142 – 38 – 7 szt.

tulejka izolująca TO220 – 4 szt.

podkładka silikonowa TO220 – 8 szt.

śrubka M3x10 – 8 szt.

nakrętka M3 – 8 szt.

podkładka spręż. nr3 – 8 szt.

podkładka teflon. nr 2,5 – 16 szt.

śruba M2,5 – 16 szt.

podstawki „gold” DIP8 – 3 szt.

gniazdo słuchawkowe typu Neutrik – 1 szt.

gniazdo zaciskowe do druku 3 pin – 1 szt.

gniazdo zaciskowe do druku 2 pin – 2 szt.



Razem 281 sztuk części.



Pakiet dla jednego wzmacniacza kosztuje 257,94zł, cena ta jest kalkulowana dla minimum 25 kompletów.



Jeżeli nie zbierzemy chętnych na 25 pakietów części wówczas cena pakietu wzrośnie, o ile? – nie wiem, ze wstępnych wyliczeń wychodzi, że o co najmniej 30 - 35zł, nie więcej jednak jak o 45zł, to zależy ile chętnych zbierzemy i jest podyktowane nie tylko większym kosztem zakupu części ale i mniej korzystnym rozdziałem kosztów przesyłek od dostawców do mnie.



Mam więc nadzieję, że zapotrzebowanie wyniesie co najmniej 25 kompletów.



Zainteresowanych roszę o dopisywanie się do listy wg znanego już wzorca:



1. xvxvv – pakiet częśći 1 kpl

2. vsvsvv - pakiet części 1 kpl

3. rsewad – pakiet części 2 kpl

4. ....

[alek]

1.alek- pakiet częśći 1 kpl

[WitKo]

1.alek- pakiet części 1 kpl

2.WitKo- pakiet części 1 kpl

[hi_aro]

1.alek- pakiet części 1 kpl

2.WitKo- pakiet części 1 kpl

3.hi_aro- pakiet części 1 kpl

[witoldku]

1.alek- pakiet części 1 kpl

2.WitKo- pakiet części 1 kpl

3.hi_aro- pakiet części 1 kpl

4.witoldku- pakiet części 1 kpl
