SOHA CLONE MK III - projekt PCB


Rekomendowane odpowiedzi

Poprosze o aktualny schemat dla soha-clone3 .

Mozna by w nim naniesc pewne poprawki . Np 5,6ohm/3W zamiast 8,2R/3W , mozna tez od razu zmienic wartosc R4E z 4,7k na powiedzmy 12k . Oraz moze zrobic opcje dla dwoch kondensatorow elektrolitycznych w szeregu zwroconych do siebie minusami zamiast raczej trudnodostepnych nonpolar ...

Na fotkach podswietlony na niebiesko egzemplarz Jarofona ...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

neodom, 28 Cze 2009, 18:59



>Poprosze o aktualny schemat dla soha-clone3 .

>Mozna by w nim naniesc pewne poprawki . Np 5,6ohm/3W zamiast 8,2R/3W , mozna tez od razu zmienic

>wartosc R4E z 4,7k na powiedzmy 12k . Oraz moze zrobic opcje dla dwoch kondensatorow

>elektrolitycznych w szeregu zwroconych do siebie minusami zamiast raczej trudnodostepnych nonpolar

>...

----------------

Neo, jak najbardziej popieram zmniejszenie wartości R3P do 5,6R, u mnie jest nawet 5,1R, napięcie żarzenia jest stabilniejsze - nie pływa tak jak z rezem 8,2R.

Co do konda C2E łączonego z dwóch w szereg to spokojnie można kupić Nichicona ES 47uF/50V, to jest non polar ale z racji mniejszej pojemności wymaga wymiany rezystora R4E na większą wartość.

Co zaś się tyczy wymiany rezystora R4E na ekstremalnie dużą wartość (np. 12k) to powoduje to znaczny spadek czułości układu reagującego na pojawienie się stałego napięcia na wyjściu końcówki/ końcówek mocy.

W skrajnych sytuacjach może to zagrozić słuchawkom bo przekaźnik nie zdąży ich odłączyć.

Neo, jeśli już wymieniłeś ten rezystor na 12K proponuję prosty test działania zabezpieczenia - w czasie pracy wzmacniacza ( ze słuchawkami lub bez - nie ma znaczenia) wykonaj parę gwałtownych ruchów helitrymem P1P (regulacna Ua), jeśli przekaźnik odłączy słuchawki to znaczy, że układ działa poprawnie, jeśli nie odłączy słuchawek to nie radzę Ci zostawać przy R4E o wartości aż 12K.

Generalnie to zwiększając ten rezystor nie pozbyłeś się przyczyny a zminimalizowałeś skutek.

Wiadomo mianowicie, że problem polega na pojawianiu się szczątkowego napięcia DC na jednym lub obu kanałach, problem ten najprawdopodobniej "rodzi" się gdzieś w aplikacji lampy, ale tu to ja już nie pomogę bo układy lampowe to zagadnienie, w którym wciąż brakuje mi wiedzy.

Chyba, że problem leży w op-ampach OPA134 - właśnie, Neo, koniecznie podaj mi napięcia na wyjściach obu op-ampów, czyli pomiar 8pin względem masy w jednym i w drugim kanale.

Zmierz to w obecnej aplikacji, zostawiając takie części jakie masz, nic już nie zmieniając.

Pomiar po kilku minutach od włączenia wzmaka.

Czekam więc na wyniki pomiarów.

Do końca tygodnia zamieszczę ostatecznie dopracowaną PCB MK III.

Ostatecznie będzie ona miała wymiar 160x190mm, mocno pogrubione ścieżki zasilania i żarzenia, większe radiatory na tranzystorach i sporo większe kondensatory, inne będą stabilizatory (zmiana na 31/337)- pojawi się też układ opóźnienia zalączani nap. anodowego oraz szybkiego odłączania słuchawek po wyłączeniu zasilania.

Pojawiły się głosy, że kondensatory - szczególnie 2200 uF mają za dużą obudowę, jeśli większość tak uważa zmniejszę je do fi max 25mm.

Może uda się wygospodarować miejsce na większe radiatory również dla stabilizatorów.

Robertinus sugeruje również aby podzielić płytkę tak by można było - w razie potrzeby -odłamać część zasilającą.

Niewykluczone, że taki podział już będzie możliwy i tak czy siak zostanie dodany, jednak, nie chciałbym już zwiększać PCB, bo musiało by się to wiązać wq przyszłości z wymianą obudowy na dłuższą (234mm).

Zresztą już teraz z trudem zmieści się gniazdo IEC (myślę czły czas o obudowie Fischer KOHLxx/220mm, których sporo jest w Waszym posiadaniu.

>>1. Tomek 1685 - 2 szt.

>>2. P.P - 2 szt.

>>3. Vuy - 4szt.

>>4. neodom - 2 szt.

>>5. grzecho - 2 szt.

>>6. kodi - 1szt.

>>7. ManieX - 1szt.

>>8. marek 1627 - 2 szt.

>>1. Tomek 1685 - 2 szt.

>>2. P.P - 2 szt.

>>3. Vuy - 4szt.

>>4. neodom - 2 szt.

>>5. grzecho - 2 szt.

>>6. kodi - 1szt.

>>7. ManieX - 1szt.

>>8. marek 1627 - 2 szt.

>>8. zephyr - 2 szt.

>>1. Tomek 1685 - 2 szt.

>>2. P.P - 2 szt.

>>3. Vuy - 4szt.

>>4. neodom - 2 szt.

>>5. grzecho - 2 szt.

>>6. kodi - 1szt.

>>7. ManieX - 1szt.

>>8. marek 1627 - 2 szt.

>>8. zephyr - 2 szt.

>>9. foxad2000 - 2 szt.

1. Tomek 1685 - 2 szt.

2. P.P - 2 szt.

3. Vuy - 4szt.

4. neodom - 2 szt.

5. grzecho - 2 szt.

6. kodi - 2szt.

7. ManieX - 1szt.

8. marek 1627 - 2 szt.

8. zephyr - 2 szt.

9. foxad2000 - 2 szt.

Kurcze , Robertinus , dopiero teraz zauwazylem Twoj wpis . Napiecia na wyjsciach WO mierzylem juz wczesniej , sa w granicy bledu miernika wiec albo nie ma nic albo nap. jest szczatkowe , pimijalnie male . Wiem ze na pozostalych lampach nie ma najmniejszych klopotow .

vereker, 1 Lip 2009, 14:42



>Już są zapisy z jeszcze nie wiadomo jaka ta płytka.

>

>Zasilacz osobno czy nie?



A jeśli nie osobno to co?



:)



płytka już "prawie" gotowa.

neodom, 1 Lip 2009, 21:57



>Ja bym wolal wszystko na jednej pcb . Wystarczy mi jedna obudowa, a w razie czego trafo umieszczę na

>wierzchu lub w osobnej puszce .



.. PBC w obecnym kształcie nie da się podzielić prostoliniowo, "rylcowanie" mocno podniesie koszt druku, tak więc pozostanie prawie na pewno jednolita PCB.

W zasadzie właśnie zakończyłem ten projekt, pozostało łowienie błędów i ich poprawianie,

ja w ciągu ostatniej godziny zauważyłem kilka i nie sądzę żeby ich już nie było;).

Zapraszam do zabawy.

Schemat i kompletny layout pojawi się niebawem w formie linków.

Zapoznałem się z plikami podesłanymi przez Luiisa i też mam kilka sugestii co do projektu PCB, to są szczegóły i myślę, że szybko uda mam się zamieścić projekt w tym watku, poprosimy również Was o sprawdzenie, oby nie powtórzyła się historia niechlubnego brakującego pada dla alpsa. (:

Ja wole profesjonalnie zrobiona pcb na grubym laminacie , z metalizacja otworkow , czerwona soldermaska i opisami . Prasowanki sa fajne na koszulkach szumnie zwanych T-shirt'ami ;-)

Jakos nie widze opcji dla prasowanki ktora wykona od razu metalizacje otworow ...



A tak na marginesie - ile kosztuje DACT i gdzie mozna go kupic ?

neodom, 1 Lip 2009, 22:52



>Ja wole profesjonalnie zrobiona pcb na grubym laminacie , z metalizacja otworkow , czerwona

>soldermaska i opisami .

Będzie musiała być biała albo czasrna - bez dodatkowych kosztów, czerwona z.



>A tak na marginesie - ile kosztuje DACT i gdzie mozna go kupic ?

gdzieś widziałem (w RP) - koszt ok. 700PLN

neodom, 1 Lip 2009, 23:27





>Ile drozej wyszlaby czerwona w porownaniu do standardowej zielonej plytki ?



nie wiem, ale biała też jest ładna...;)

- czerwony kolor od jakiegoś czasu nie jest "jedynie słuszny" ;))

Może mi ktoś powiedzieć dlaczego czerwona soldermaska jest droższa? Przecież materiał jak i technologia jest dokładnie taka sama jak przy zielonej. Czy ten czerwony barwnik to ze mielonych rubinów jest, czy jak?

vereker, 2 Lip 2009, 00:48



>Może mi ktoś powiedzieć dlaczego czerwona soldermaska jest droższa? Przecież materiał jak i

>technologia jest dokładnie taka sama jak przy zielonej. Czy ten czerwony barwnik to ze mielonych

>rubinów jest, czy jak?



To nie jest kwestia ceny materiału (jak mi wyjaśniono) tylko technologii w jakiej dana firma robi maski.

TA nie robi czerwonych, i potrzebne by były nowe sita, czy coś...

Hmm, tak myślę, że można by zrobić część czarnych lub białych a część czerwonych, ciekawe jaka by była dopłata za czerwoną. Myślę, że dla producenta nie jest to problem by w pewnym momencie produkcji część płytek skierować pod inny lakier.

Sam bym wziął czerwoną, są ładne, Neo wie czego chce, miałem wzmak na HexFetach i na prawdę czerwona prezentuje się cudnie. To nie jest ten błyszczący kolor jak w TV Elektron, zupełnie go nie przypomina.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

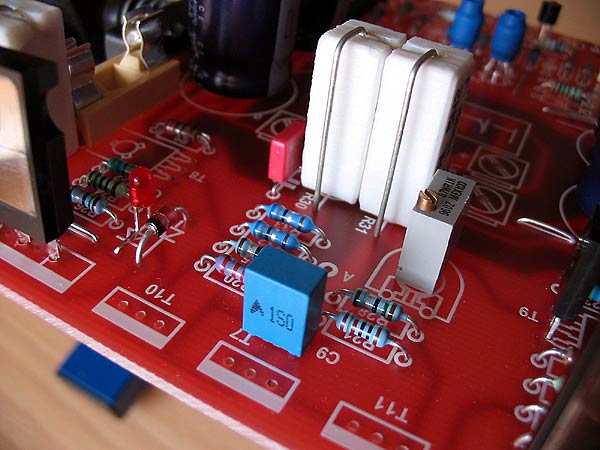

post-18469-100001111 1246488780_thumb.jpg
