Motor supply, speedbox... czym jest?

[bat73]

Jedno pytanie jaki jest wymiar płytki ahaji ? Bo chyba jest kapkę większa od oryginału. Podajcie mi wymiar a ja popytam w Krakowie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość jarokar]

Wymiary są na rysunku, 87x93mm ale na cenę ma wpływ wiele innych czynników czy jednostronny laminat w naszym przypadku projekt ahaji dwustronny czy otwory metalizowane, solidermaska , opisy i pewnie jeszcze kilka.

Podaję link do kalkulatora kosztów produkcji prototypa - http://www.prototypy.com/kalk/kalk.php

[bat73]

Dlaczego dwustronny. W oryginale te czerwone połączenia były za pomocą 7 przewodów. myślę że w ahajowym projekcie można zrobić podobnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

Panowie, jak znajdziecie coś tańszego to super, ale dla mnie te 50pln jest do przełknięcia...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bat73]

Jednostronna płytka wychodzi na tym kalkulatorze ok 25 zł netto. Jeśli ahajowa musi być dwustronna to może wrócimy do oryginału który jest na pewno jednostronny i w dodatku o te parę mm węższy (co w moim wypadku robi różnicę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość jarokar]

ganzz_gut dla mnie cena też jest do akceptowania ale nie wiem jak reszta ta kalkulacja była robiona dla 10 sztuk na które i tak nie ma jeszcze chętnych. Projekt ahaji dla mnie jest dużo fajniejszy ale możemy zlecić oryginalna płytkę będzie taniej.

Dobrze by było żeby zainteresowani się wypowiedzieli.

[bat73]

Ja też podtrzymuję swoje zamówienie ale czy naprawdę potrzebujemy dwustronnej płytki ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Pcb w oryginale jest tak zrobione żeby można było ją wykonać w domu, dlatego jest jednostronna z jumperami. Trany ponoć się mało grzeją ale lm78 już bardziej i wymaga radiatora. Nie może być za blisko kondów. Tak więc do pewnego momentu można zmniejszać pcb , a dalej już nie.



Tak wygląda jednostronna z jumperami:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

A - zamiast tego badziewnego potka dałbym helitrima.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bat73]

Słuchajcie. Zdaje się na głos kompetentnej większości. Podtrzymuję zamówienie niezależnie od płytki którą wybierzecie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość jarokar]

Witam

Jeżeli chodzi o płytkę to ta według projektu ahaji bedzie kosztować ok. 50 zł. i raczej nie da się taniej przy tej skali zamówienia, rozwiązaniem jest prośba do ahaji żeby przerobił projekt na jednostronny z hellitrimem zamiast potka.

[Gość jarokar]

Wysłałem zapytanie do ahaji czy nie przerobiłby swojego projektu na wersję jednostronną.

[ahaja]

Hola.

OK. Wyślę pliki.

Z dodanym helitrimem. Można jeszcze dopracować delikatnie ją, ale to później.

Na razie na szybko:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

Informacja dla tych,którzy mają silniki prądu stałego i potrzebują dobrej regulacji i stabilizacji napięcia.Na Allegro jest obecny producent kit-ów dla majsterkowiczów występujący jako nord plus.Od wielu lat stosuję ich zasilacze stabilizowane oznaczone symbolami NE 054 oraz NE 028.Polecam szczególnie ten drugi-cena ok 41 zł plus przesyłka.Dodając do tego dobry silnik prądu stałego można uzyskać niezły napęd.Jakość wykonania płytek oraz działanie układu jest naprawdę wystarczające dla naszych potrzeb DIY.Znakomitym ułatwieniem w regulacji jest zastąpienie potencjometru zwykłego wieloobrotowym-też do kupienia na All...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

...występujący jako nord plus



"nie ma takiego użytkownika" wypluwa allegrowa wyszukiwarka...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

Numer aukcji 757346691 kończy się za 2 godziny.Potem szukać w zakończonych.Też go nie potrafiłem znaleźć po nazwie bo jest podkreślona...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

andrzej analogowy, 14 Paź 2009, 11:48



> ... Dodając do tego dobry silnik prądu stałego można uzyskać niezły napęd.



Mógłbyś podać kilka szczegółów gdzie można zdobyć dobry silnik DC sprawdzony w tego typu zastosowaniach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

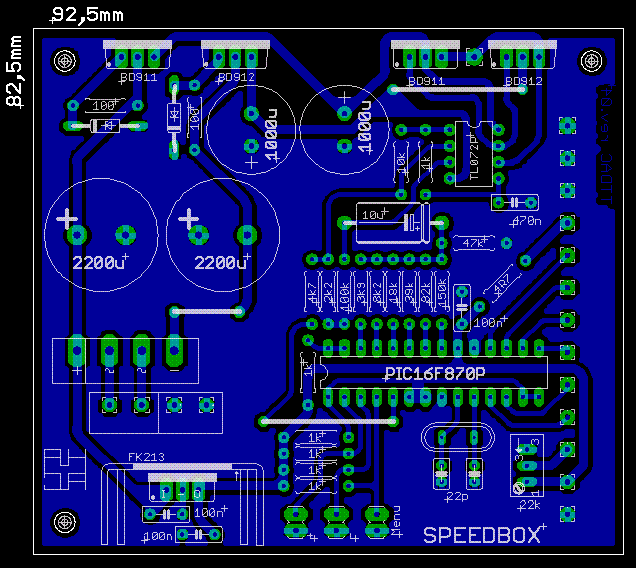

[ahaja]

Hola

Pogrzebałem trochę. Zmieniłem pozycję mostka, stabilizatora i kondów. Dla staba jest przewidziany radiatorek. Pozbyłem się jednej zworki. Jasny niebieski oznacza masę.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

Może np. taki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Teraz mi się bardziej podoba - szersza masa po prawej ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

Najlepszy z dostępnych na rynku jest silnik ze starych SB-ckich rejestratorów MAK.12V I 500 OBR/MIN.Jest duży i solidny,choć trochę głośny-to osobny temat jak go wytłumić.To co teraz napiszę będzie bardzo kolidować z pojęciami HIEND, technologiami kosmicznymi proponowanymi przez kolegów i Bóg wie z czym jeszcze,ale dla ułatwienia sobie i Wam życia:Kupcie na Allegro silniki magnetofonowe-gramofonowe sprzedawane w dużych ilościach jako sprawne używane.Cena najczęściej kilka-kilkanaście złotych.Potem wyselekcjonujcie takie co mają łożyska z brązu.Te ze stabilizatorami obrotów trzeba rozbroić i wywalić te płytkize scalakiem.Mając gołe silniki podajcie na nie napięcie i posłuchajcie ,czy nie pracują z jakimiś oporami,szumem,czy innymi wskazaniami na zużycie.zostawiamy te,które mają niewielkie obroty.Teraz po kropli oleju na łożyska i mamy materiał wyjściowy.Zupełnie nie audiofilski ale skuteczny.Preferuję takie z nałożoną na ośkę rolką napędową-czasem trafia się na solidme alu lub mosiądz....Jeśli wyda się Wam,że takie maleństwo nie pociągnie talerza o wadze 25 kg to jestescie w błędzie,zawsze jednak możecie zrobić dwa silniki pracujące na wspólny pasek...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bat73]

ahaja, 14 Paź 2009, 13:55



>Teraz mi się bardziej podoba - szersza masa po prawej ...



Co do oznaczeń i wartości elementów to rozumiem szkic - bo kapkę się nie zgadza ...

Ale tak w ogóle to bardzo mi się podoba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

A jak to jest z obrotami - jest jakiś wzór na obliczanie średnicy kół napędowych, żeby utrzymać obroty talerza na tych 33/min??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Hola

Mogą się nie zgadzać 2 elementy (z nazwy): potek (ma teraz oznaczenie R7, był R9) i stab (teraz to IC4, był IC3). Poza tym wartości powinny być dokładnie takie same jak w oryginale i tym się należy kierować (wg mnie...).



K



Ps. Ale jeśli coś się jeszcze nie zgadza to proszę o sygnał. Jak pisałem zmieniłem tylko te 2 elementy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

ganzz_gut, 14 Paź 2009, 14:27



>A jak to jest z obrotami - jest jakiś wzór na obliczanie średnicy kół napędowych, żeby utrzymać

>obroty talerza na tych 33/min??



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganzz_gut]

Nie bijcie tylko... Czy jak do silnika 24v, 3000 obr/min. podepnę napięcie 12v to zmniejsze automatycznie obroty o połowę???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bat73]

ahaja, 14 Paź 2009, 14:49



>Hola

>Mogą się nie zgadzać 2 elementy (z nazwy): potek (ma teraz oznaczenie R7, był R9) i stab (teraz to

>IC4, był IC3). Poza tym wartości powinny być dokładnie takie same jak w oryginale i tym się należy

>kierować (wg mnie...).

>

>K

>

>Ps. Ale jeśli coś się jeszcze nie zgadza to proszę o sygnał. Jak pisałem zmieniłem tylko te 2

>elementy.

w oryginale jest :

R1 150K (or 162K 1%)

R2 82K (or 80K6 1%)

R3 39K (or 40K2 1%)

R4 18K (or 20K0 1%)

R5 8K2 (or 10K0 1%)

R6 3K9 (or 4K99 1%

a na płytce jeśli dobrze widzę r1-r5 mają po 1k r6 4k7

jeśli r9 to teraz r7 to gdzie jest tamten

R8 1K0 na płytce chyba 100

Nie sprawdzałem wszystkich po kolei w dodatku niezbyt wyraźnie u mnie to widać (zwłaszcza ten rządek rezystorów nad PICem)

Ja się nie znam piszę co widzę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

Dołączam fotkę przykładowych silników kupionych za grosze na Alle...Odpowiadam też na pytanie kolegi--jeśli silnik na 24V zasilimy 12v to obroty na pewno spadną-oczywiście mówimy o silnikach DC.Tyle że może się zacząć niestabilna praca objawiająca się kołysaniem pod obciążeniem i jakby utratą mocy.Najprościej sprawdzić to chwytając za ośkę i porównując pracę 24 z 12.Jak czuć że solidnie kręci jest ok jak natychmiast staje to kicha.Szukajcie silników tak do 1500 obr,wtedy te zjawiska nie są aż tak dokuczliwe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

Zapomniałem...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Hola

Racja, mój błąd.

Zapomniałem o tym, że zamieniłem te długaśne rezystory na normalne, stąd też w programie automatycznie zmieniają się ich nazwy. Wartości jednak nie pozostały zmienione. Prześledziłem wszystkie ścieżki i sprawdziłem te wartości - jak dla mnie są identyczne z oryginałem.
