Sterownik ALPS-selektor do lampowca by JarekC

[kudzu]

Podaj rodzaj silnika jaki masz, ilu fazowy.

To pomyślę o bezpośrednim sterowaniu z kontrolera.



Niestety okazuje się, że tu tkwi największy problem, bo nie jest łatwo znaleźć silnik z krokiem 15 stopni i momentem co najmniej 0.7 Nm (dla przełącznika

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ). Swoją drogą prawie 1 Nm to strasznie dużo...

W domu rodzinnym wśród rupieci mam kilka silników unipolarnych, nawet z przekładniami i driverami. Będę tam w weekend - może akurat znajdzie się coś odpowiedniego.



Co do wersji oprogramowania to zawsze możesz wrócić do wcześniejszych wersji.



Wpadłem na to siedząc w zaciszu WC - najlepsze miejsce do myślenia;)



Mam jeszcze jedną uwagę co do projektu. Gdybyś JarkuC budował kiedyś kolejną wersję takiego sterownika, to IMO dobrym rozwiązaniem byłoby umiejscowienie odbiornika IR na płytce wyświetlacza. Korzyści oczywiste - mniej kabelków, mniej gniazdek, odpada problem z mocowaniem, a wyświetlacz ma to do siebie, że w 99% przypadków jest w zasięgu wzroku i promieni IR.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

W sferze pomysłów jest nowa wersja sterownika ale na razie brakuje czasu na realizację



Na pewno byłoby:

- 6 wejść

- 2 wyjścia

- możliwość sterowania wejściami cyfrowymi

- możliwość sterowania PVC jak i drabinką rezystorową

- inaczej zorganizowany zasilacz

- płytka przygotowana pod PGA

- płytka wyświetlacza zintegrowana z przyciskami

itp.



Jeżeli ktoś ma pomysły co jeszcze uwzględnić to proszę pisać.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

- płytka wyświetlacza zintegrowana z przyciskami



Microswitche i wyświetlacze lcd nie kojarzą mi się z diy audio. Dla mnie przyciski na płytce wyświetlacza mogą być, pod warunkiem, że będzie można je ukryć i z nich nie korzystać, a w zamian będzie dodatkowe gniazdo po podłączenia własnych pstryczków, np hebelkowych:) A co do wyświetlacza - aktualna wersja jest rewelacyjna - przejrzysta i niebanalna, choć są problemy z dostępnością i ograniczoną ilością znaków. Ale nawet z tym ostatnim można sobie poradzić, czego dowodem jest obecna wersja.

Myślę, że dobrym rozwiązaniem byłoby pozostawienie 2-3 wyjść (np pod przekaźniki) z możliwością konfiguracji - albo sterowanie przyciskami/pilotem, albo sekwencje czasowe. Daje to większą elastyczność w przypadku zmian konfiguracji lub rozbudowy sprzętu. Oczywiście wszystko zależy od wolnych linii uC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ManieX]

W sferze pomysłów jest nowa wersja sterownika ale na razie brakuje czasu na realizację



Na pewno byłoby:

- 6 wejść

- 2 wyjścia

- możliwość sterowania wejściami cyfrowymi

- możliwość sterowania PVC jak i drabinką rezystorową

- inaczej zorganizowany zasilacz

- płytka przygotowana pod PGA

- płytka wyświetlacza zintegrowana z przyciskami

itp.



Jeżeli ktoś ma pomysły co jeszcze uwzględnić to proszę pisać.



Pozdrawiam

JarekC



Upss..., za szybko kliknąłem



Kiedy spodziewać się nowej wersji? Czekam z utęsknieniem na sterowanie drabinką...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

I mam problem z tym przełącznikiem:/

Znalazłem 2 silniki krokowe, niby idealne - 24 kroki - ale za słabe. Przy zasilaniu 12V (uzwojenia mają 64 omy) uzyskałem bezpośrednio na ośce moment ok. 0,04 Nm (pomiar bardzo archaiczną metodą). Do obrócenia przełącznika potrzebuję 0,18 Nm. Wyjściem z sytuacji jest przekładnia - teoretycznie wystarczy przełożenie N=5, ale wtedy potrzeba będzie 5ciu kroków silnika na 1 krok przełącznika. I oczywiście do działania całości potrzeba dodatkowego układu.

Sprawdziłem też silnik DC z przekładnią. Przełączanie pasywki przebiega bez większego wysiłku (silniczek pobiera 20mA), ale niestety problemem jest w powtarzalności obrotu - wszystko zależy od czasu i napięcia zasilania. Najmniejszym problemem jest to, że maksymalne 250 ms na impuls to za mało i że program nie wykorzystuje w driverze funkcji hamowania, bo z pomocą konstruktora można załatwić. Gorzej, że nawet, jeśli ustawię czas załączania silnika z dokładnością do 1 ms, to z różnych przyczyn (zmienne obciążenie, wahania napięcia zasilania) po pewnym czasie układ rozjedzie się i silnik nie będzie trafiał w stabilną pozycję przełącznika.

Liczę na podpowiedzi.



Jeszcze się usprawiedliwię - piszę powyższe w tym wątku, ponieważ myślę, że osoby zaznajomione ze sterownikiem lepiej będą orientować się w sytuacji;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Ponieważ od ostatniego wpisu dostałem na PW kilka zapytań o dostępność sterownika

postanowiłem domówić kilkanaście płytek głównych. Dzisiaj złożyłem zamówienie więc

będą dostępne za około 2 tygodnie. Płytki wyświetlaczy i selektora jeszcze mi

zostały z poprzedniego zamówienia.



Jeżeli ktoś jest zainteresowany do proszę o info abym mógł zamówić pozostałe elementy (uP, wyświetlacze itp.)



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Woper1]

Ja się piszę na wersję z zegarem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

jestem zainteresowany całością

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[userHD]

Też bym zakupił...

A jak wygląda sprawa przesłuchów miedzy wejściami?

W jakiej cenie wersja z zegarem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Nowa dostawa płytek dotarła.

Na razie mam elementy na 5-6 sztuk sterowników. Nie chcę mrozić więcej kasy.



Na obecną chwilę mogę zaoferować:

- zmontowana płytka główna

- zmontowana płytka wyświetlacza

- zmontowana płytka selektora i przekaźników (tylko 4 szt. nie mam więcej PCB i tych płytek nie będę już zamawiał)

- mini pilot (tylko 1 szt., można go wciąż kupić na allegro)



Dostępne są dwie główne wersje oprogramowania

- do potencjometru z silnikiem

- dostępna wersja z zegarkiem RTC, tylko 2 szt.

(niestety nie mam już oryginalnych płytek pod RTC, które miałem z innego projektu, ale mogę "dosztukować na innej płytce)



- do układów PGA.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Woper1]

Jarek ja poproszę jeden komplet polutowany z zegarem oraz pilotem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

>Woper1



OK. Masz zarezerwowany.

W sprawie wpłaty odezwę się na PW.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Woper1]

Dzięki, PW z zapytaniem poszło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Jakie są szanse na dostanie płytki sterownika?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



W wolnej chwili czasu zaktualizowałem instrukcję do sterownika

(wersja 2.19, potencjometr z silnikiem, tryb MUTE poprzez odłączanie selektora):

Instrukcja:

- poprawiony projekt płytki selektora

- uaktualnione wartości rezystorów

- pełny opis działania liczników czasu pracy lamp i sterownika



Wsad(zmiany w stosunku do wersji 2.14)

- usunięty błąd braku kasowania znacznika MUTE



Plik dostępne tutaj:

Instrukcja:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wsad:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

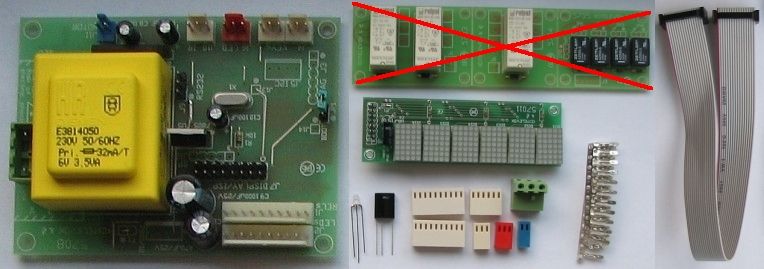

Zostało mi kilka kompletów płytek głównych i wyświetlacza oraz elementy, płytki przekaźników już się skończyły i nie będę ich domawiał.

Wersja w "proszku" lub zmontowana.

Dostępne to co na zdjęciu oprócz przekreślonej płytki.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

W wolnej chwili czasu zaktualizowałem instrukcję do sterownika

Przydałoby się jeszcze aktualne zestawienie wszystkich poprawionych wersji wraz z krótkim opisem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Postaram się zrobić taki wykaz i zamieścić go w poniedziałek.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Zgodnie z obietnicą przedstawiam wykaz podstawowych wersji sterownika:



Wersja 2.19

-potencjometr z silnikiem, MUTE poprzez odłączanie selektora



Wersja 2.24/25

- potencjometr z silnikiem, MUTE poprzez odłączanie selektora, zagar RTC PCF8583/PCF8563



Wersja 2.32

- PGA2310/2311, MUTE poprzez odłączanie selektora



Wersja 2.41

- PGA2310/2311, MUTE poprzez odłączanie selektora. obsługa 2 wyświetlaczy



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Zakończyłem prace na oprogramowaniem sterownika

Czy na którymś etapie będzie można jakoś zamówić płytki, albo najlepiej cały uruchomiony układ ?



Jako cyfrowy żółtodziób - nie podejmę się, a sterowanko - wprost idealnie by mi pasowało do mojego lampowca ...



Czy można ten układ rozbudować o sterowanie czterech LEDów-Fotorezystorów robiących za bezstykową siłę głosu, tak jak w "LightSpeed Attenuator" - jednakże z funkcją kalibracji nieliniowości (i jej zapamiętywaniem) oraz z regulacją balansu ?



pozdrawiam,

zjj_wwa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Czy na którymś etapie będzie można jakoś zamówić płytki, albo najlepiej cały uruchomiony układ ?



Jako cyfrowy żółtodziób - nie podejmę się, a sterowanko - wprost idealnie by mi pasowało do mojego lampowca ...



Czy można ten układ rozbudować o sterowanie czterech LEDów-Fotorezystorów robiących za bezstykową siłę głosu, tak jak w "LightSpeed Attenuator" - jednakże z funkcją kalibracji nieliniowości (i jej zapamiętywaniem) oraz z regulacją balansu ?



pozdrawiam,

zjj_wwa



Ad1. Aktualnie mam jeszcze na zbyciu 3kpl takie jak we wpisie #525 z 27.01.2012.



Ad2. Sterownik był konstruowany z myślą o wzm. lampowych.

Dlatego zawiera funkcje sterowania przekaźnikami od napięcia żarzenia i anodowego, oraz licznikami czasu pracy lamp.



Ad3. Wersja na tych płytkach pozostanie tylko do potencjometrów z silnikiem lub układów PGA2310/2311



Instrukcja z pełnym opisem konstrukcji dostępna jest tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W najbliższym czasie planuję drugą generację tego sterownika. (pojawi się nowy wątek).



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Jako, że z racji wieku jestem już leniwy i przyzwyczajony do pilotów jak z nieba spadł mi projekt sterownika do wzmacniacza lampowego opracowany przez JarkaC. Zastosowałem go w moim lampowcu, bardzo dobrze spełnia swoja funkcję.

Tylko ta zielona dioda według mnie nie pasuje do wzmacniacza lampowego, popełniłem także błąd nie umieszczając tej diody razem z wyświetlaczem. Wyświetlacz jest bardzo czytelny, nie muszę używać okularów.



Nie miałbym nic przeciwko aby w następnej wersji był wyświetlacz LCD z białym podświetleniem.

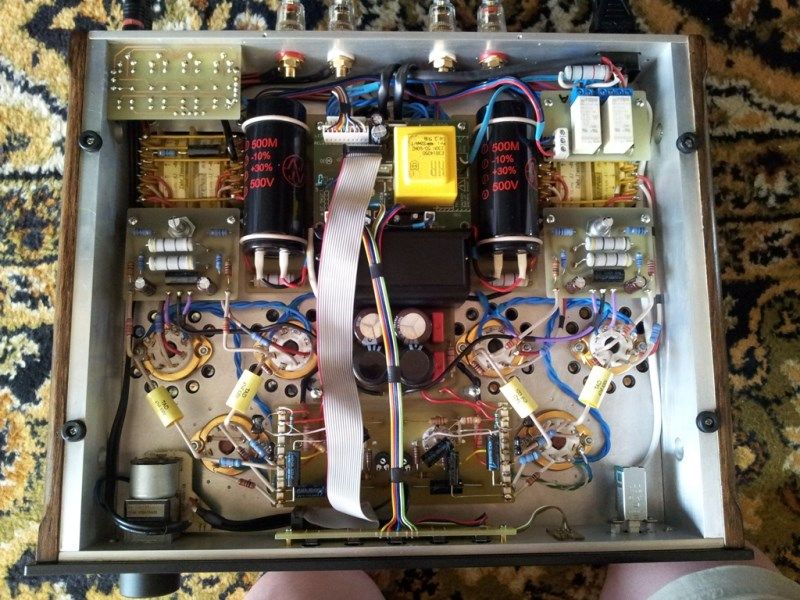

Środek wzmacniacza jest jeszcze nie skończony, będzie nowa płytka zasilacza i widoczna po prawej stronie płytka z przekaźnikami od napięcia żarzenia i anodowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Logicznym kolorem byłoby zastosowanie wyświetlaczy LED "amber" czyli taki żółto-bursztynowy - są takie - i doskonale współgrają z żażeniem w bańkach lamp.

Jeszcze lepiej, jeśli by była możliwość płynnego przyciemniania intensywności świecenia tego "amber" LED'a.



Ja do OTL'a mam kupionych 10x woltomierze od DarelTek (na bazie 7107) - bardzo ładnie ten amber się komponuje na tle lamp, o ile się go mocno przyciemni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



W projekcie są zastosowane wyświetlacze firmy KingBright typu TA07-11SRWA (kolor czerwony ultra jasny).

Są produkowane jeszcze TA07-11YWA (kolor zółty) ale nie udało mi się znaleźć w Polsce sensownego dostawcy.



W nowym projekcie sterownika zmieniłem matryce na 8x8, i tutaj będą dostępne zarówno czerwone jak żółte/amber.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Mam nadzieję. że płytka główną z procesorem i z trafem będzie miała identyczne wymiary i rozstaw otworów do swojej poprzedniczki, w nowym wątku wychodzi na to,że do samego sterownika trzeba będzie robić oddzielna obudowę.

Dobrze by było gdybym mógł podmienić główną płytkę, wymiana czołówki we wzmacniaczu to nie problem. Wyświetlacz LCD to też dobra opcja, szczególnie że będziemy mieli wybór między wyświetlaczem LCD a matrycą LED.



Fajnie się słucha Pink Floyd gdy żarzą się lampy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Czerwca 2012 przez bomarek

[Asmod]

Odświerzę trochę wątek.



Mam pytanie - czy istnieje wersja z zegarem PCF8583, w której funkcja MUTE była by zrealizowana jak w wersji 57-219.enc ? Tzn. by MUTE odłączała przekaźniki selektora. Jest wersja 57-221.enc , ale ona niestety nie ma tej funkcjonalności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Odświerzę trochę wątek.



Mam pytanie - czy istnieje wersja z zegarem PCF8583, w której funkcja MUTE była by zrealizowana jak w wersji 57-219.enc ? Tzn. by MUTE odłączała przekaźniki selektora. Jest wersja 57-221.enc , ale ona niestety nie ma tej funkcjonalności.



Nie pamiętam czy robiłem taką wersję.

Jak wrócę z urlopu do sprawdzę i dam znać.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Asmod]

W poscie #528 pisałeś:



Witam,



Zgodnie z obietnicą przedstawiam wykaz podstawowych wersji sterownika:



Wersja 2.19

-potencjometr z silnikiem, MUTE poprzez odłączanie selektora



Wersja 2.24/25

- potencjometr z silnikiem, MUTE poprzez odłączanie selektora, zagar RTC PCF8583/PCF8563



.....................



ale.... na twojej stronie nie ma tych pików :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

W poscie #528 pisałeś:







ale.... na twojej stronie nie ma tych pików :(



Mniej popularnych plików nie umieszczałem na mojej stronie.

Niestety musisz poczekać do mojego powrotu.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Asmod]

Niestety musisz poczekać do mojego powrotu.



Ok, daj znać jak wrócisz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Asmod]

Ok, daj znać jak wrócisz.



Czy kolega JarekC już może wrócił z urlopu ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
