>stary bej, 13 Mar 2010, 17:19



>Tym bardziej wydaje mi się że, strony rosyjskie są godne zainteresowania, a wcześniej publikowane

>przez Autora tematu "obrazki", warte dokładnego przeanalizowania, a może i realizacji.

>To mogą być naprawdę układy które "zamiotą" wypasione i kapiące złotem konstrukcje.

>



Beju pisz pisz, ja tam się nie znam na elektronice-tak sobie czytam na razie mądrzejszych :)



Faktycznie jak się przegląda/czyta rosyjskie DIY to widać wiele rzeczy zrobionych "trochę inaczej".

No i często nabijają się np. z rozwiązań na diyaudio.com.

Ale cóż-wiele dziesięcioleci byli izolowani więc wypracowali może swoje podejście do tematu elektroniki.

Jak napisałem-nie znam się na tyle aby rzutem oka wypracować swoje zdanie na temat jakiegoś układu, a jest u nich wiele rozwiązań ocenianych jako rewelacyjne-a zarazem niesamowicie prostych.

Ale może tak nie jest?

Trzeba by je przerabiać (te ich inne elementy typu KT) i ocenić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość stary bej]

"Ale cóż-wiele dziesięcioleci byli izolowani więc wypracowali może swoje podejście do tematu elektroniki."

I to cała kwintesencja myśli o Nich.

To naród biedniejszy co nie znaczy że nie wykształcony.

"Potrzeba matką wynalazku" jak się zwykło mówić, u nas też potrafimy z niczego, coś zrobić :)

Na zachodzie wszystko na wyciągnięcie ręki, a i kasa jest, więc kilu główkuje, a reszta kupuje.

W Europie kilku coś produkuje, a reszta robi to we własnym zakresie (klonuje), albo stara się coś wymyślić na własne potrzeby.

Klepane od miesięcy zachodnie rozwiązania nie wpływają na rozwój tej dziedziny elektroniki.

Można powiedzieć że jest utrzymana stagnacja, może i celowa.

Indywidualne rozwiązania mogłyby popchnąć ten "wózek" do przodu, ale trzeba czytać, uczyć się i poświęcić, nieraz bez reszty, tym zagadnieniom, a kogo na to stać ? łatwiej coś "zasępić".

Tym bardziej podziwiam tych, nie tak dawnych naszych przyjaciół, a i nie wrogów przecież, że potrafią spojrzeć na temat pewnych rozwiązań z zupełnie innej strony.



Proste jest piękne, a MY nie kunie*, zdejmijmy klapki z oczu, też popatrzmy i pomyślmy.

:)

[mamel]

stary bej, 13 Mar 2010, 17:19

jaka jest krotność wzmocnienia (sensownie najmniejsza) dla tego układu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość stary bej]

Sensownie najmniejsza ?

Można ustawić i x1 :) hahahahaha

Odpowiedni układ dzielników na wejściu pre.

Ale dla mnie to strata wielu aspektów brzmienia.

[mamel]

dzielniki to bezsens pytałem o wzmocnienie z układu :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość stary bej]

Szczerze powiem że, nie wiem jak z tym najmniejszym wzmocnieniem, ale to będzie najmniejsze wzmocnienie uzyskane na lampie wstępnej.

W samym układzie SRPP też można zjechać do minimum wzmocnienie tego stopnia, redukując do minimum wartość rezystorów np.dać 100R

Nie bawię się w wyliczania, stosuję napięcia z pewnego zakresu dostępnych traf i kondów, ustalam prądy lamp i pożądane wzmocnienie dla moich zastosowań.

Dużo też zależy od rezystora anodowego ECC83 i od napięcia zasilania etc.

Tu wiele czynników trzeba brać pod uwagę dostosowując preamp do konkretnego wykorzystania i w końcu zależy co ma napędzać ?

[POLiFONIA]

pi razy oko, dobre 40 razy, dużo ale w końcu to 6N2P (ECC83) ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

jeszcze jedno, ostatnie - czy 6N6P wytrzymuje w tym układzie bez polaryzacji żarnika

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość stary bej]

POLiFONIA

Nawet i x100, jeśli to ECC83, ale wszystko zależy od rezystora anodowego, jego wartości i napięcia zasilania :)

[McGyver]

mamel, 13 Mar 2010, 19:44



>jeszcze jedno, ostatnie - czy 6N6P wytrzymuje w tym układzie bez polaryzacji żarnika



6N6P ma max-heater-to-cathode-voltage 100V, a napięcie zasilające jest 174V. Na katodzie górnej lampy jest ~87V. Sądzisz że wystąpi jakiś problem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

będę jechać z napięcia 300V i zastanawiam się nad napięciem przebicia katoda-żarnik ale chyba w ogóle to odpuszczę ze względu na, jak dla mnie, znaczne wzmocnienie; może sam wtórnik Whitea...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość stary bej]

Nie chcesz wzmocnienia w układzie, a chcesz tylko dopasować rezystancję wejście/wyjście to najlepszy będzie wtórnik Whit`a.

Ale jakby nie patrzeć,czy to kaskoda, wtórnik White`a, czy wspólna katoda z aktywnym obciążeniem, potocznie - SRPP (ehhh, lubicie te angielskie nazewnictwo, bo to takie trendi, a nawet dżezi) to lampy w tych układach pracują w układzie napięcia zasilania SZEREGOWO.

A jeśli szeregowo to na każdej lampie odkłada się ok. 1/2 napięcia zasilania, przy warunku że triody w bańce mają jednakowe parametry, więc nie ma tu "boja" o przebicie - katoda żarnik.

[jurek]

Dyskutowanego powyżej układu słuchali już nasi dziadkowie w radioodbiornika Philisa:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wracając do tematu- głownym konstruktorem firmy Creek był do pewnego momentu Rosjanin.

De facto to on skonstruował modele 4330 i 5350.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Aleks Nikitin

Często udziela się na rosyjskim audioforum:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jego strona:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość stary bej]

Viktor Khomenko też nie rdzenny Winnetou :)

[marusmk]

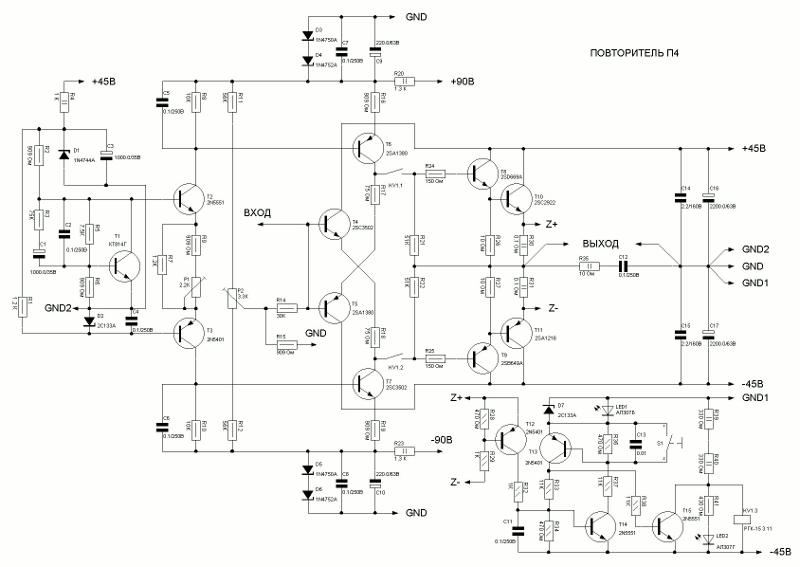

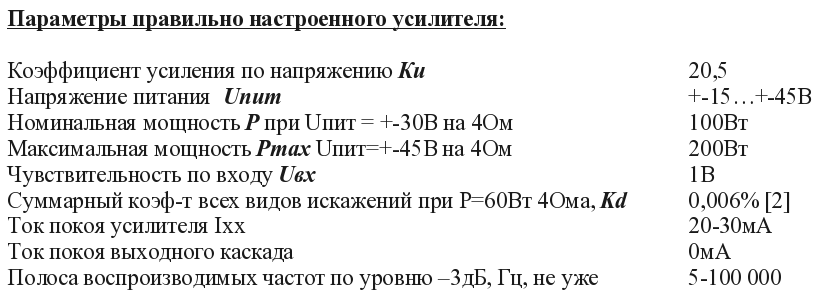

Jeszcze jeden schemacik wzmacniacza:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Układ na T12/T13 to zabezpieczenie przeciwzwarciowe rozumie?



.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

> jurek, 14 Mar 2010, 12:25

>Aleks Nikitin

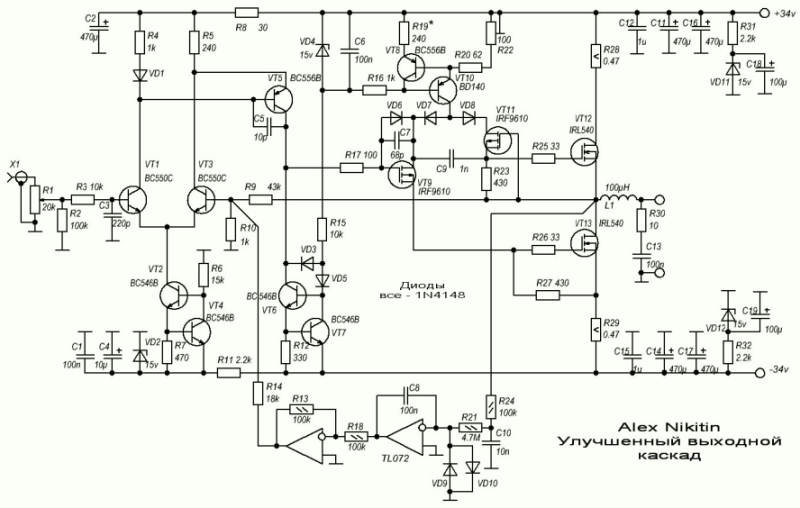

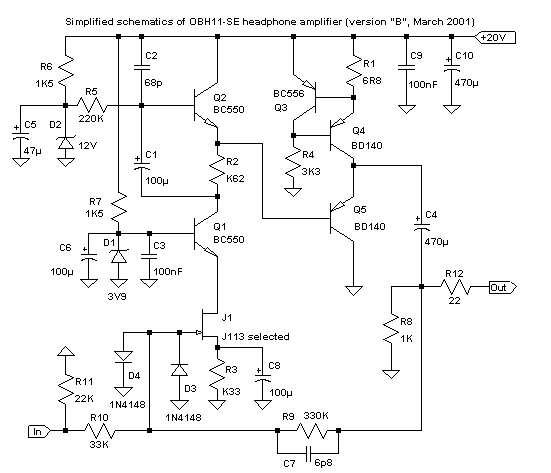

Jedna z jego konstrukcji:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

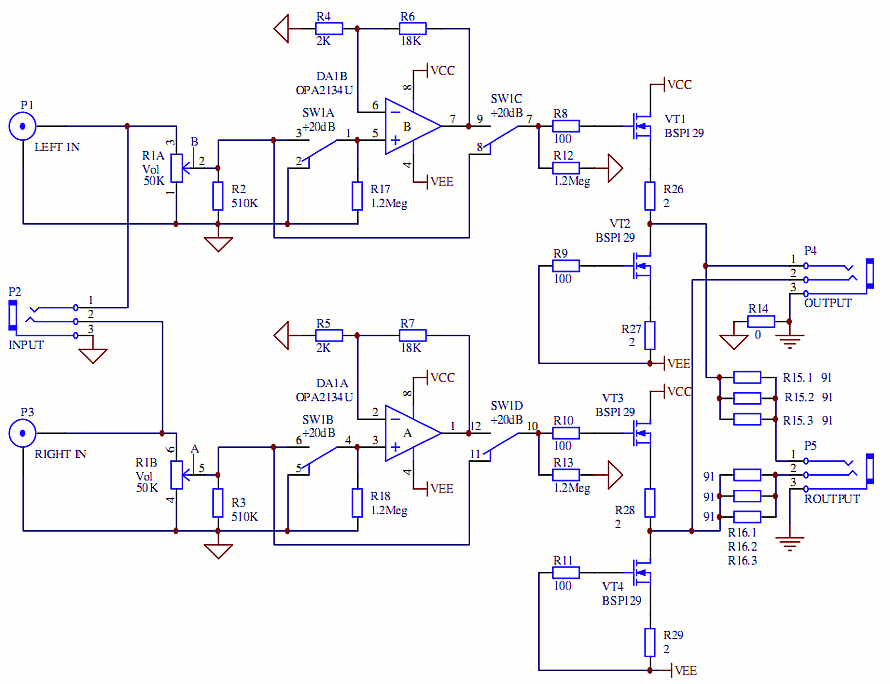

Uważane za najlepsze i najczęściej budowane dwa rosyjskie słuchawkowce, Musatoffa i Nikitina.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Fajne te "usilitjelie dljia nausznikow" :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

Prosty w miarę wzmacniacz STONECOLD:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

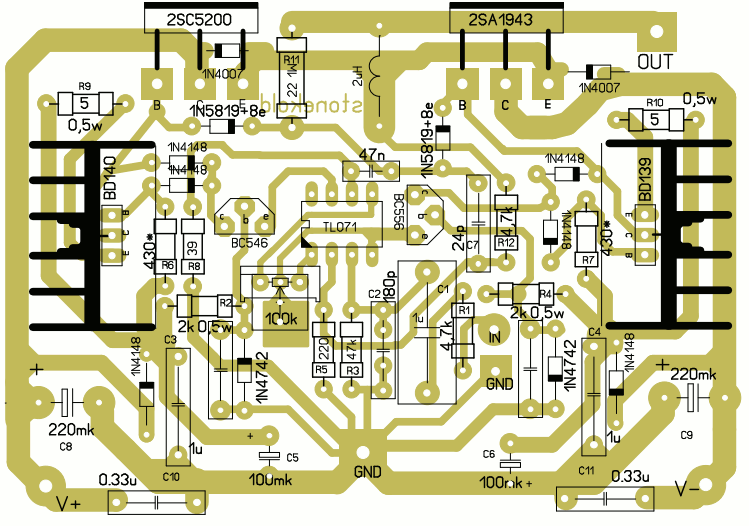

Oryginał na TIP142/147, jest też wersja na 2SC5200/2SA1943



.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

Klonowanie Naim NAP250:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Copper_Lucas]

marusmk, 18 Mar 2010, 12:51



>Klonowanie Naim NAP250:

>

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

> jurek, 14 Mar 2010, 12:06

> Wracając do tematu- głownym konstruktorem firmy Creek był do pewnego momentu Rosjanin.

> De facto to on skonstruował modele 4330 i 5350.

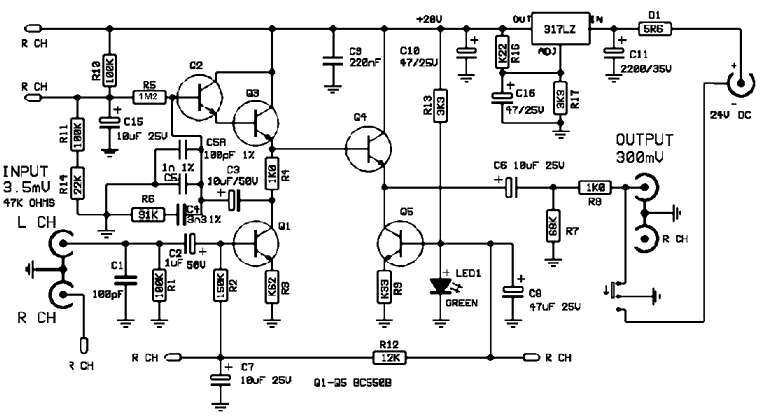

A to jego korektor gramofonu Creek OBH9

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

Dokumentacja PCB:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

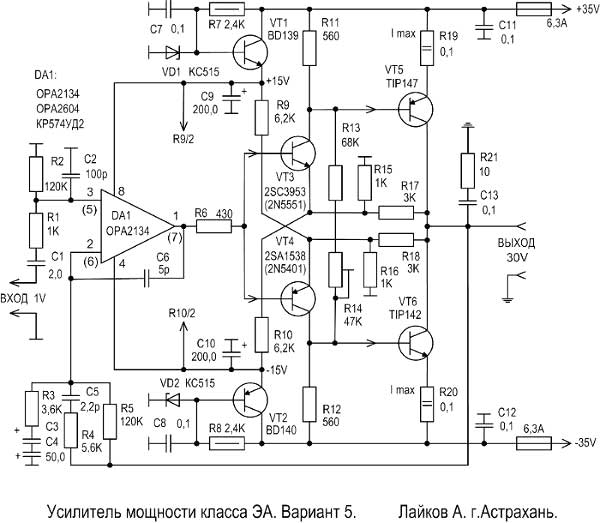

Wzmacniacz pracujący w klasie Super A, Non switching w pięciu wariantach:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

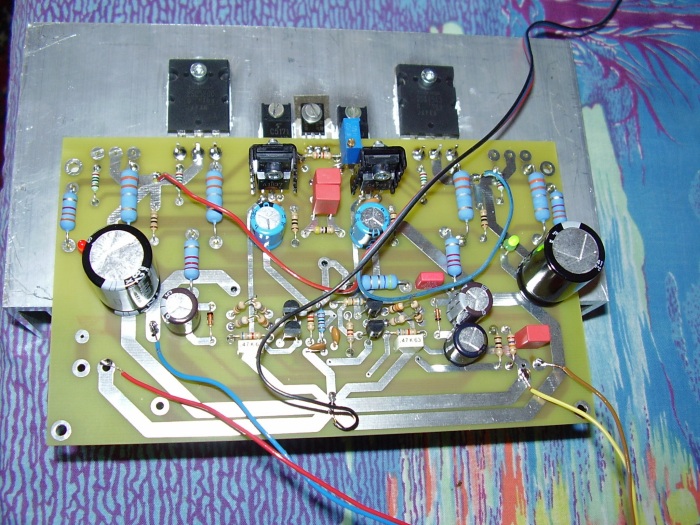

DIY po rosyjsku, ale prototyp MADE IN POLAND :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

pkrecz, 6 Cze 2010, 19:13



>DIY po rosyjsku, ale prototyp MADE IN POLAND :)))



Jak wrażenia ? która aplikacja ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Aplikacja

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jeżeli chodzi o brzmienie to na razie się nie wypowiem, bo nie mam za bardzo punktu odniesienia i jest to tylko jeden kanał :((( Jak z czymś uda mi się porównać to napiszę :)))



Mogę się natomiast wypowiedzieć na temat tej konstrukcji z punktu widzenia technicznego. Uważam, że aplikacja jest dopracowana !!! Układ się nie wzbudza, prąd spoczynkowy można bardzo dokładnie ustawić i jest stabilny po 10-15 min. Kompensacja temperaturowa pełni swoją rolę - musiałem dobrać tylko jeden rezystor, bo zmieniałem wartość PR-ki - można nad tym zapanować. Jeżeli chodzi o PCB, które zaprojektowałem to jest to inny projekt niż ten pokazany na stronie - bardzo mi się nie podobał, więc zrobiłem swój. Moje PCB jest dwustronne, z prowadzeniem ścieżek wg sztuki .... :))) Przy zwartym wejściu w głośniku jest grobowa cisza - myślałem, że mam uszkodzony głośnik :))) Co do wytrzymałości tego układu przez 10 sec. zapuściłem sygnał testowy 50Hz o poziomie bezpośrednio z CD. Obciążeniem był rezystor 3,3R/100W i myślałem, że coś "strzeli", a tu nic ... :)))) Uruchomiłem układ z jedną parką, ale w tygodniu postaram się dorzucić drugą i przetestuję drugi raz, ale nie spodziewam się problemów. Póki co to jestem bardzo zadowolony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marusmk]

jurek, 14 Mar 2010, 12:06

>

>Wracając do tematu- głownym konstruktorem firmy Creek był do pewnego momentu Rosjanin.

>De facto to on skonstruował modele 4330 i 5350.

A to jego- Nikitina- wzmacniacz tylko na N-kanałowych mosfetach na wyjściu:

.http://tinyurl.com/2wwen5g



.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
