DAC na WM8742 by pkrecz

[omirp]

Witam,

Chyba niestety za późno zacząłem obserwować ten wątek, ale jest może jeszcze szansa na kpl. PCB i WM8742 - płace od razu przelewem.

[Krawiec]

Jesli chodzi o WM-y to sprawa wyglada nastepujaco, jesli ktos sie wykruszy z zamowienia w ostatniej chwili to bede mial jakies tam wolne uklady to wtedy dam znac we watku :-)

Na obecna chwile zamowienie jest w toku, wylozylem za okolo 8 ukladow.

Wiec prosze osoby ktore chca zrezygnowac z ukladow aby dali znac bo to nic nie boli, a tak bede mial mozliwosc odsprzedazy ukladow innym zainteresowanym.



Pozdrawiam Jakub

[żółwik]

Może szanowni koledzy by umieścili informacyjną liste, kto z zadeklarownych użytkowników wplacił kasę na ten czas ?

[Krawiec]

Prosze bardzo, wplat jeszcze nie ma od osob podswietlonych na czerwono ( w sumie 9szt. ukladow ), jeden przelew z tego co wiem juz do mnie wedruje ;-)

Jezeli cos sie nie zgadza to prosze odrazu o kontakt.



Jak zwykle pozdrawiam ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aka63]

Czy wiadomo coś w sprawie płytek. Jutro mija równe 3 tygodnie od zamówienia.

[pkrecz]

W tym tygodniu powinny być u mnie :))) Jak będą to się pochwalę :)))

[Krawiec]

Ja tez czekam na info kiedy beda uklady, dzis dzwonilem ( poznym popoludniem )ale niestety juz nie bylo czlowieka odpowiedzialnego za to zamowienie :-/ jutro zadzwonie jeszcze raz ;-)

[audiophill666]

witam

czy wszystkie zapisane osoby wpłaciły kasę?? właśnie trafiłem na ten wątek-czyli jestem spóźniony.. ale może ktoś nie wywiązał się ze swoich płatności?? a może zostało zamówionych więcej pcb?? jakby co, to jestem chętny i płacę od ręki..

pozdrawiam,

audiophill666

[Krawiec]

Wiadomosci z ostatnij chwili :-)



Uklady juz sa u mojego dystrybutora, jednakze wysylka do mnie bedzie troszke opozniona z powodu problemow z transportem lotniczym, chyba kazdy wie o co chodzi.

Tak czy inaczej uklady niebawem powinny sie u mnie zjawic ja je odrazu poporcjuje i wysle do kol.pkrecza :-)

[mqy]

Witam!



Podobnie jak audiophill666, jestem zainteresowany zakupem jednej płytki. Zostały jakieś?

[pkrecz]

KOMUNIKAT :)))



Są już płytki !!! Niektóre już nawet wysłane. Czekam na WM'y i myślę, że do końca tygodnia wyślę resztę :)))

[żółwik]

Moża prosić o fotke jak to zawsze bywa nowej płytki ?

[pkrecz]

Kilka spraw technicznych:



1. Link do niezbędnej dokumentacji:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2. Możliwości ustawień na 1. stronie tego wątku jak również w linku podanym wyżej.

3. Ustawienie zworek przy kropkach oznacza ustawienie stanu "L", przeciwny skrajny to "H", a brak to "Open"

4. Kropka przy złączu S/PDIF oznacza masę.

5. Dławiki L2-L4 montujemy od strony przeciwnej niż pozostałe elementy.



Powodzenia i miłego składania oraz słuchania :)))

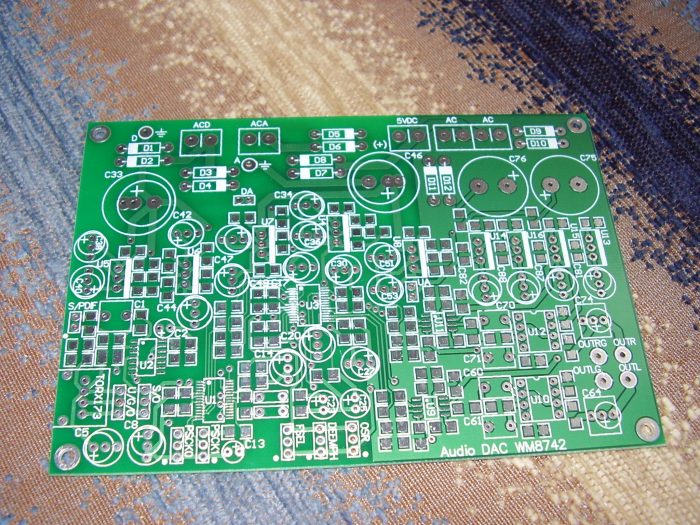

Fotka PCB poniżej wedle życzenia :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

KOMUNIKAT :)))



Kto otrzyma przesyłkę - proszę o potwierdzanie na PW. Dzięki z góry.

[żółwik]

Czy możecie powiedzieć coś na temat AD825 w kolejności zaraz za dacem ? Sprawdzają się ?



Mam te scalaczki w SO8 i tym samym pasują one idealnie w miejsca smd zaraz za przetwornikiem.

Jednak widzę, że w projekcie analogówki jest odwrotnie, a nie chciałbym po wlutowaniu ich ponownie wylutowywać.

Czy testowaliście taką konfigurację ? Bo w DIPie z podstawką to można już się bawić.

[pkrecz]

Za WM8742 zawsze lutowałem AD8021, więc niestety w tej kwestii nie podpowiem :)))

[gobo]

Witam

jestem mało doświadczony jeśli chodzi o SMD a elektroniką też już dawno się nie bawiłem w związku z czym mam kilka pytań do bardziej doświadczonych kolegów.

Moje pytania dotyczą samych elementów a mianowicie jakich firm polecacie np. rezystory i w jakich sklepach najlepiej je kupić.

Mieszkam w Łodzi ale ceny np. w TME powalają a na allegro też raczej nie ma wielkiego wyboru.

Co do samych rezystorów to czy wszystkie SMD są metalizowane czy też się spotyka starsze np. węglowe.

Jeśli chodzi o sam montaż to pewnie inne pytania pojawią się w miarę postępowania prac co może potrwać.

Dziękuję za wszelkie podpowiedzi i sugestie.



Pozdrawiam gobo

[kjeld]

>pkrecz



Sugerowałbyś oscony w paru miejscach?

Jeśli tak, to gdzie?

W prototypie co zastosowałeś i jak wypadło?

[żółwik]

Czy ktoś z was próbował już skaładać tego DACa ? Cisza ?

Ja jestem w toku. Jednak mam też pewne korekty/sugestje co do doboru elementów, czekam również na propozycje z waszej strony.



Przy starannym montażu ten przetwornik brzmieniowo to może być strzał w dziesiątke.

Właśnie znajomy przysłał mi fotkę aplikacji b. podobnego przetwornika (WM8741) w ponoć świetnie brzmiącym nowym odtwarzaczu LINNa.



Choćby rozkład ścieżek zasilania WMa niewiele się różni na naszych płytkach.

[pkrecz]

Ja OSCON daję w cyfrówce tzn: C5, C8, C17, C36, C40, C44

Trudno mi się odnieść do innych, bo ich nie porównywałem.

[pkrecz]

KOMUNIKAT :)))



W związku z licznymi zapytaniami na PW jest możliwość wykonania kolejnej partii PCB. Żeby nie zaśmiecać wątku proszę o zgłaszanie się chętnych na e-mail podany w "o mnie". W wiadomości proszę podać swój NICK, ILOŚĆ oraz ADRES DO WYSYŁKI. Na ewentualnych chętnych czekam do 10 MAJA 2010r.

[ni_kita]

Że się podepnę i zapytam skąd bierzecie te diry9001 ?

[Foggy]

ni_kita, 4 Maj 2010, 13:22



>Że się podepnę i zapytam skąd bierzecie te diry9001 ?



Że tak odpowiem :)

Spytaj allegrowicza Efekt02 ,prawdopodobnie dzisiaj już będzie miał DIRy.

[gobo]

Witam

Czy wiadomo już coś o DIR-ach?



Pozdrawiam gobo

[GNAKED]

>Właśnie znajomy przysłał mi fotkę aplikacji b. podobnego przetwornika (WM8741) w ponoć świetnie

>brzmiącym nowym odtwarzaczu LINNa.



W Linn Klimax DS jest podwójny WM, LM4562 na wyjściu i trafu Lundhala LL1527 - na audio show mi się bardzo podobał dźwięk tego urządzenia :)

[żółwik]

Zgadza się. Są tam WM8741 (ponoć i tak troche gorsze niż WM8742) i prosto z daca idzie do jednego LM4562 pełniącego role i desytemryzatora + - i jednocześnie bufra na wyjściu. (pod trafo)

[pkrecz]

Koledzy:



1. rafal-j24

2. Le_G

3. Muzg

4. arteqqqgo2



Czy do Was przesyłki doszły ? Proszę o info na PW.

[nick30]

żółwik

A masz może schemat analogówki tego LINNa?

Mam LL1517 spróbował by go w tym miejscu.

[pkrecz]

KOMUNIKAT :)))



Mam już płytki z drugiej małej edycji. Jutro wysyłam zainteresowanym :)))

Są jeszcze 2 SZTUKI wolne. Jak ktoś jest zainteresowany to zapraszam na PW. Kolejnej edycji nie będzie :)))

[NETROL]

Proszę rezerwować 1 płytkę dla mnie.
