DAC na WM8742 by pkrecz

pkrecz

Przez pkrecz ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    DARIUSZN Współtwórca

    DARIUSZN

    Opublikowano
    Opublikowano

    Za c5 dałem 10mikro okazało się ze miałem w szufladzie. Zaś te tantale to 1 mikro zatem c2 i c13. Tylko jaki transformator dać ile odczepów i z jakimi napięciami? Dzięki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    aka63 Poszukiwacz

    aka63

    Opublikowano
    Opublikowano

    >żółwik

    Kondensatory 100nF ceramiczne to Samsung. Oscony to większość SP ale 2 szuki mają tylko literkę G. W całym projekcie użyłem: cyfrówka - OsCon, analogówka FC, układ wyjściowy (opampy) to BC Components w prostowniku i Elna Simic II za stabilizatorami.

    Na razie słucham i nie bawię się w wymianę kondensatorów. . No chyba, że ktoś inny z forumowiczów osiągnął jakieś spektakularne wyniki, przez wymianę kondensatorów, to wtedy może spróbuję.

    Według mnie ustawienia zworek są ważniejsze. W moim odczuciu najlepsze ustawienia: PSCK0 i PSCk1 obydwa na 1 (góra), FSEL (response 1) zworka na dół, DEEMPH zwora zdjęta (digital filter anti clipping mode), OVERSAMPLING jak pisałem wsześniej wyłącznie 0 (zwora na dół)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    vertigen Poszukiwacz

    vertigen

    Opublikowano
    Opublikowano

    witam, jako że nie wiem gdzie się z moim wpisem wcisnąć, napisze tutaj. jeżeli jest ktoś chętny na tego dac'a ale uruchomionego w obudowie to zapraszam po info na PM. Urządzenie (płytka) jest perfekcyjnie wykonane przez samego pkrecz'a i gra niesamowicie świetnie ale niestety jestem zmuszony do sprzedania... Marcin.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Foggy Uczeń

    Foggy

    Opublikowano
    Opublikowano

    >Tylko jaki transformator dać ile odczepów i z jakimi napięciami? Dzięki.



    Ze swojej strony mogę polecić takie trafa.Sekcja przetwornika 2x7.5V/2x0.4A, sekcja analogowa 2x12V/2x0.41A.Kupione w TME.Mają bardzo duży wybór traf do druku tak, że spokojnie można sobie coś dopasować.

    Oczywiście trzeba do tych trafek wytrawić jakąś płytkę.Zalety takiego rozwiązania to kompaktowy rozmiar i duża dowolność konfiguracji.Wady - to że trzeba taką płytkę samemu sobie zrobić no i estetyka nieodmiennie kojarząca się z wytworami sowieckiej myśli technologicznej produkującej na użytek krasnej armii.

    Ale opisówka jest ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Foggy Uczeń

    Foggy

    Opublikowano
    Opublikowano

    Zapomniałem dodać, że płytka jak i sama obudowa są tymczasowe.Sam jednak pomysł na płytkę do transformatorów wykorzystam oczywiście w projekcie docelowym.

    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    żółwik Poszukiwacz

    żółwik

    Opublikowano
    Opublikowano

    Również myśle o trafach zalewanych do druku.



    >aka63

    Jakie operacyjne zastosowałeś po przetworniku ?

    Bo AD8021 przynajmniej w podanej konfiguracji nie przypadł mi do gustu.





    Czemu stoujecie wyjściowe kondensatory C64, C74? Jeśli nie macie kondensatora na wejściu przedwzmacniacza/konćowki to rozumiem. W przeeciwnym wypadku pomaga wstawienie zwor w te miejsca, poza tym lepej wysterowane są długie połączenia.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    aka63 Poszukiwacz

    aka63

    Opublikowano
    Opublikowano

    >żółwik

    Opampy jakie mam to AD8021 i LME 49710. Kondensatory wyjściowe musiałem dać bo dalej nie mam kondensatorów (wzmacniacz słuchawkowy TPA). Gram, gram, gram ...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    • Autor
    Opublikowano

    >DARIUSZN



    To złącze służy do podłączenia ewentualnie zasilacza zewnętrznego do zasilania części analogowej WM'a. Wówczas należy wyjąć zworkę "UA"

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    januss73 Kompan

    januss73

    Opublikowano
    Opublikowano

    WM powinien chodzić na 5V, przynajmniej wg noty, nie znam jednak schematu tego DAC'a więc lepiej wsadź coś na 3V3. Poszukaj np jakiegoś 78L33 w obudowie t-092. Powinien wyrobić prądowo.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kuty Poszukiwacz

    kuty

    Opublikowano
    Opublikowano

    myślałem żeby tam wepchnąć LM7805na 5v taki sam jaki jest do zasilania sekcji analogowej wm7840 w kicie avt5188 ale trochę się boje,ale ten stabilizator jest na bank dostępny w sklepach elektronicznych i jest z nim najmniejszy problem

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    opozdi Uczeń

    opozdi

    Opublikowano
    Opublikowano

    Witam,



    również chętnie zakupił bym tego DACa tyle że złożonego. Może być z transformatorem, a nawet cały złożony w obudowie.



    Proszę o kontakt na PW lub e-mail:

    [email protected]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    nick30 Entuzjasta

    nick30

    Opublikowano
    Opublikowano

    u mnie na razie to tak wygląda.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    żółwik Poszukiwacz

    żółwik

    Opublikowano
    Opublikowano

    Wreszcie to jest to ! Mój wypracowany DAC...



    Dobrałem tak stosunek rezystorów na wzmakach operacyjnych, że słysze, iż to dac naprawdę wyższej półki. Pojawiła się aura nagrania, duza przestrzeń i precyzyjnie umieszczone dźwięki.

    Nie jest to recepta dla analogówek z projektu, gdyż ja po dacu zastosowałem opy AD825.

    Dzięki zamontowanym pinom sprawdzałem róźne stosunki rezystancji z przedziału od 300R do 47k. Oj było tego dużo.

    Analogówki z porjektu sa niestety przeciętne, nic więcej...



    Teraz czeka mnie jeszcze zabawa z doborem kondensatorów... (też są podstawki nie widać dobrze)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    rzuf Poszukiwacz

    rzuf

    Opublikowano
    Opublikowano

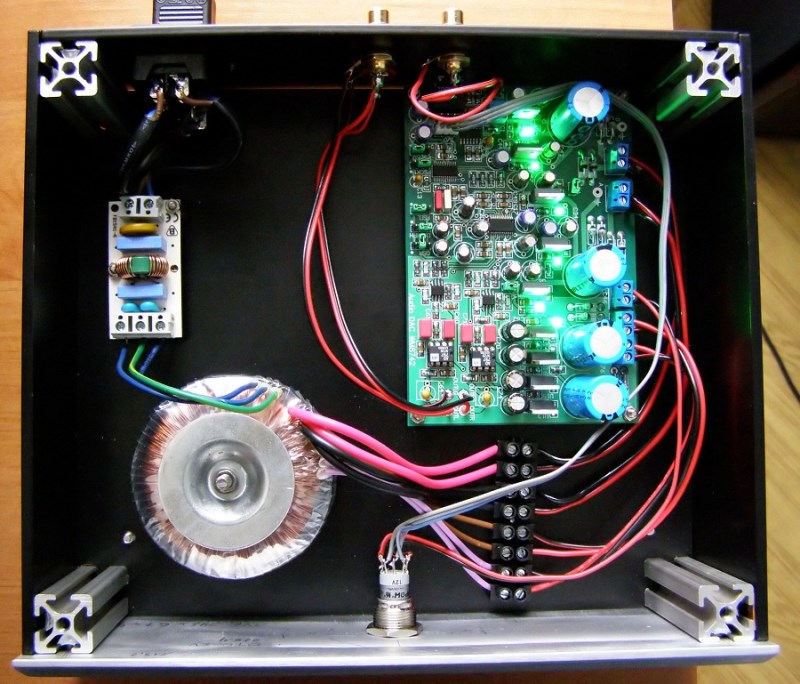

    W końcu mój DAC doczekał się obudowy :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-20290-100000035 1279559011_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    żółwik Poszukiwacz

    żółwik

    Opublikowano
    Opublikowano

    >rzuf

    Fajna obudowa. Czy sam ją wykonywałeś ?



    Mam tylko pytanie, dlaczego zastosowałeś tantale na wyjściu, to prawdziwy syf.

    Polecam ominięcie ich zworami, chyba, że nie możesz, choć nie ma wcale napięcia stałego na wyjściu. Pomimo, że na wyjściu kości przetwornika jest.

    Albo wstawienie np. jakieś Elny. Poza tym Tanatale są bardzo wrażliwe na zmienne napięcie i sie zaraz uszkadzają.



    Widzę, że zastosowałeś własnie AD797. Powiedz jak się sprawdzają u Ciebie, bo ja też je stosowałem, lecz ostatecznie najlepjej zagrały mi zwykłe NE5534 z TI.

    Zalety AD797 plus bardziej miękki analogowy dźwięk.

    Trzeba wiedzieć, że ten WM8742 nie za dobrze gra tak naprawdę z opecaryjnym przy domyślnej alpkacji podanej w instrukcji naszego daca.
