DAC na WM8742 by pkrecz

DARIUSZN · 10 Lipca 2012

Witam! Dac pracuje wyśmienicie także z coaxila! Podziękowania autorowi i za pomoc koledze Aka63!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DARIUSZN · 11 Sierpnia 2012

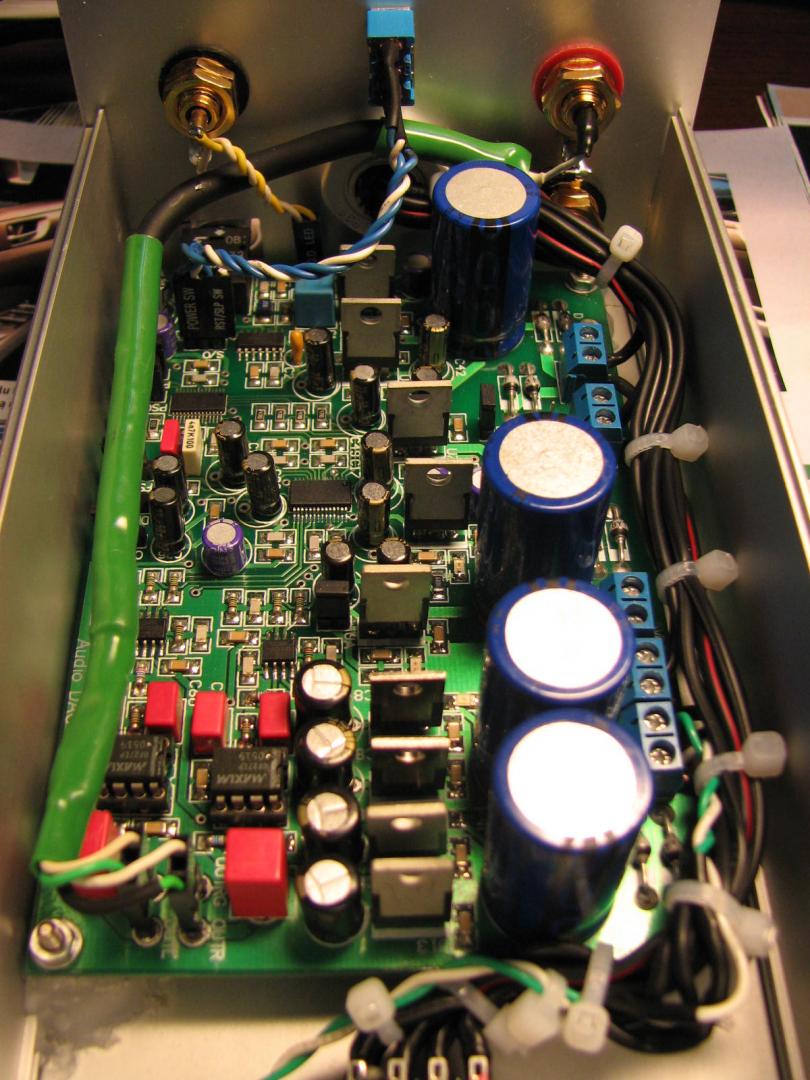

Witam! W ramach urlopu spędziłem wiele godzin na umieszczeniu Dac-a w obudowie. Zastosowałem znaną obudowę dostępną w sklepie internetowym. Zastosowałem przełącznik na tylnym panelu jako selektor wejść. Z przodu włącznik zasilania odcinający 4 żyły z psu. Starałem się wykonać wszystko z jak największą dbałością. Spory problem to wykonanie napisu na froncie. W planie jeszcze kilka zmian. Czas pokaże. Teraz walczę z obudową do psu. Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DARIUSZN · 2 Kwietnia 2013

Witam serdecznie!

Mam pytanie do doświadczonych kolegów - jak - gdzie wpiąć lampę na wyjście?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

chmarek · 18 Kwietnia 2015

Witam. DAC z tego wątku wylądował w "Różnych kostkach do wzięcia".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

daniel69xyz · 3 Maja 2015

kupie 2 płytki lub 2 kity, proszę pisać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Barthuss · 14 Listopada 2015

Mam tego DACa, gra faktycznie dobrze. Akceptuje sygnał wejściowy (konwerter usb/spdif XMOS) PCM 32bit nawet, lecz taktowanie... tylko 88,2khz. Sama kość WM8742 akceptuje sygnał nawet 192khz wg noty katalogowej. Gdzie może być problem ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dumek · 16 Listopada 2015

w DIR9001

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pdyn · 24 Czerwca 2017

Więc tak, od czego by tu zacząć...

Jak wiadomo, WM8742 może pracować na dwa sposoby, sterowany sprzętowo, za pomocą zworek, i programowo, za pomocą szyny I2C.

Przy tej drugiej opcji zyskujemy na funkcjonalności, więcej nastaw filtra cyfrowego, a przede wszystkim mamy regulację głośności i to całkiem dobrą. Wedle deklaracji Wolfsona, dla sygnałów 16 bitowych przy regulacji o -48dB, praktycznie nie tracimy jeszcze nic na jakości dźwięku. Jako że nie lubię w torze potencjometrów i dodatkowych niepotrzebnych kabli i ścieżek, po których buja się sygnał, to bardzo zależało mi na wykorzystaniu regulacji dostępnej już w dziedzinie cyfrowej, na poziomie przetwornika. Aby móc z tej funkcjonalności skorzystać, potrzebujemy jakiś kontroler, zdolny wysyłać rozkazy po szynie I2C.

Zdecydowałem się na Arduino, bo raz jest dość tani, dwa posiada porządną bibliotekę do obsługi I2C, obsługa sprowadza się do wydawania kilku prostych komend i chyba najważniejsze, ktoś już to wcześniej zrobił, a nie ma powodu aby wyważać otwarte drzwi.

Odgrzebuję temat

U mnie ta biblioteka poprostu nie działa. Z którą wersją środowiska pracowałeś ? Czy masz jakieś biblioteki do innych DACów ?

Bibliotekę próbowałem poprawiać ale tam są zmienne które nigdzie nie zostały zadeklarowane a są wykorzystywane np. reg0 i reg1
