DAC na WM8742 by pkrecz

[pkrecz]

Zgodnie z zapowiedzią prezentuję DAC'a na kości Wolfsona tj. WM8742. Zrobiłem projekt, prototyp i uruchomiłem to wszystko :))) DAC ruszył z kopyta, bez żadnych problemów, brumu itp .. itd.. A płyteczka wygląda tak jak niżej :))) Co do dźwięku to jednak jest lepszy od WM8740. Nie jest to przepaść, ale w pewnych aspektach jest różnica na plus. Te aspekty to: przejrzystość, detale, nieco lepszy kopniak na najniższych rejestrach. W żadnym aspekcie nie gra gorzej od WM8740. Różnica w cenie jest zatem uzasadniona. To tyle ogólnych informacji. Pozostałe informacje za chwilkę :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

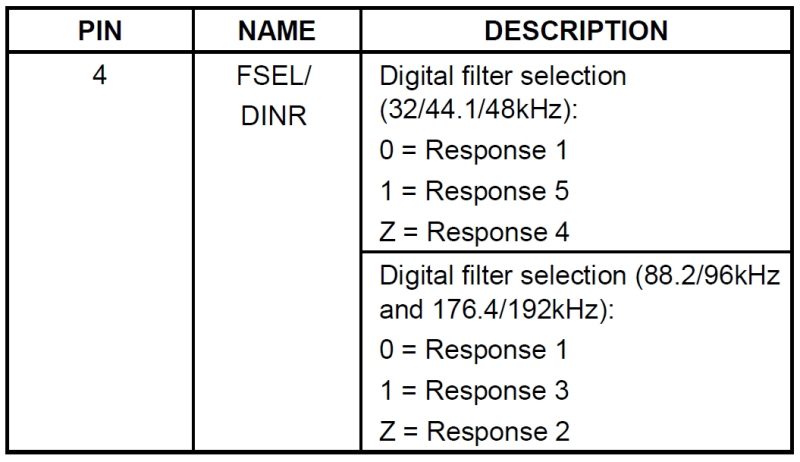

Na DAC'u można wykonać takie oto ustawienia jak poniżej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

cd ..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

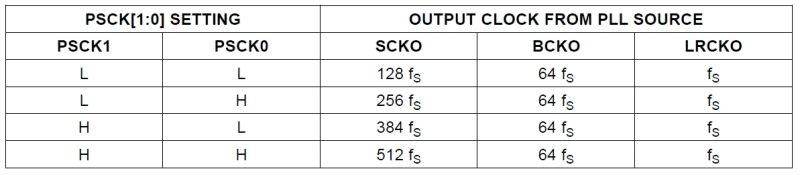

Oczywiście odbiornik to DIR9001. Analogówka identyczna jak w wersji przy DAC'u na WM8740.

[Rambo]

kwestia czy słyszysz różnice po zmianie ustawień? u mnie to zbyt subtelne żebym wychwycił:)

[pkrecz]

Długo nie słuchałem w ogóle, bo jeszcze pachnie cyną :)))) Zmieniłem na szybko kilka ustawień i póki co różnic nie wychwyciłem. Jak się DAC wygrzeje to się na spokojnie pobawię, ale dużych różnic nie przewiduję :)))

[MARBEA]

Koszt całości to ... ?

Mógłbyś udostępnić schemat?

[pkrecz]

Koszt całości to pewnie coś koło 300 zł w zależności od "życzeń", ale dokładnie nie liczyłem :))

Schemaciki:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Super, jestem chętny i pełen podziwu :-)



Czy projekt na kilka płytek oddałeś już do zakładu, czy tylko sam prototyp ?

Bo mam jedną, poniekąd znaczącą korektę.

[pkrecz]

>żółwik



To tylko prototyp w jednym egzemplarzu.

Jaka to korekta ?

[żółwik]

Chodzi o to, żeby rozdzielić zasilanie AVDD (15 noga) od reszty zasilania analogu.

Można było by tam zastosować osobny stabilizator dlatej nog, a jeśli to sprawi trudność, to KONIECZNIE bym wstawił dławik.



Zwracam uwagę na to, ponieważ kumpel posiada ARCAM CD37 i serwisówkę do niego.

Patrząc przypomniało mi się - przeciez tam jest WM8741.



W sprzęcie tym zasilanie analogu daca AVDD miało własny stabilizator i zwrócono na tą sprawę uwagę.

Natomiast AVDDL, AVDDR (referencyjne i wyjściowych oamp) jest już zasilane z innego staba.

Ważne jest też druk, by kondy sprzęgające C27-C29 były możliwie blisko masy analogu (14).

W serwisówce też o tym wspominano, ponieważ na tym zasilaniu pojawia się wiele zakłóceń podczas pracy modulatora, pogaraszających paracę toru analogowego daca.

[hayman]

przepraszam za off. czy to połączenie jest poprawne? z góry dzięki za info.

[hayman]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

tak

[żółwik]

>pkrecz

Patrzałeś na płytkę, a jak jest z odsprzęganiem zasilania analogu i cyfry ?

[pkrecz]

>żółwik



Odsprzęganie dawałem możliwie blisko kości.



Co do Twojej propozycji to nie neguję jej słuszności, ale mogłeś ją zaproponować wcześniej, tym bardziej, że wiedziałeś, że projektuję płytkę. Chcąc dorzucić ten dławik to musiałbym znaczną część płytki przeprojektować. Następuje po porostu efekt Domina :))) Nie przewiduję na razie żadnych zmian tym bardziej, że DAC sprawuje się bardzo dobrze.

[żółwik]

A skąd powiedz, mogłem wiedzieć że zobacze dobry schemat na WM8741 ?



Czyli nawet nie rozdzielisz tego zasilania AVDD dławikiem?

Skoro napisali, że to wpływa na pogorszenie jakości działania daca i dlatego to stosują, to raczej firma nie wyssała tego z palca.

Datasheet w podstawowej aplikacji o tym nie wspomina, ale Wolfson nie przypadkowo dał osobne wyprowadzenia zasilania anlogu.

[pkrecz]

Nad dławikiem pomyślę ... :)))

Jakiej wartości miałby być ?

[piotr_37]

żółwik, 14 Mar 2010, 22:17

Mam poprzednią wersję płytki pod 8740 ale z 42.Sekcję analogu miałem na początku zasilaną z wspólnego staba teraz mam to już zmienione i jest dedykowany stab Lineara niskoszumny z filtrem CLC na wyjściu ale powiem iż nie odczułem jakiejś zdecydowanej poprawy.No ale może na lepszym sprzęcie i w niesprzyjających warunkach dodatkowe zasilanie będzie bardziej odczuwalne in plus.

[żółwik]

Co nie znaczy, że jej nie ma :-)

Chciałbym wyciągnąć z tego daca jak najwięcej, tymbardziej skoro jest to diy. Dlatego, zgłaszam jeszcze puki czas.



Parametry w pewnym stopniu też są troche gorsze, czy praca samych analogowych stopni wyjściowych jeśli przedostają się nawet w małym stopniu zakłócenia.

Dlatego filtracja głównego zasilania analogu, chociażby samym dławikem wydaje się konieczne.

[żółwik]

Wartości dławika ok. 22uH.

Lepjej niech będzie większy (tzn na nieco większy prąd - wtedy minejsza oprność), Może być ewentualnie SMD jeśli będzie problem z powierzchniowym, ale powierzchniowy miałby tu zalety, ponieważ w otwór po nim mozna wlutować połączenie z zewnętrznego staba, np. mini TT i oczywiście otwór z małym polem w pobliżu AGDN na połączenie masy.



Albo obok pole z dziurką (+ AVDD) przy opcji SMD :-)

[Kazik II]

W moim CD jest WM7040 może zdjęcie płytki się przyda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kazik II]

W moim CD jest WM7040 może zdjęcie płytki się przyda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

KOMUNIKAT :)))



Na początku kwietnia (przed Świętami) mam zamiar złożyć zamówienie na wykonanie paru sztuk płytek pod tego DAC'a. Jeżeli ktoś się chce przyłączyć do zamówienia to proszę zrobić listę. Cena za sztukę to "na oko" coś koło 40 zł.

[kjeld]

Zamówienie na PCB



1. kjeld - 2 szt.

[St_Thomas]

Zamówienie na PCB



1. kjeld - 2 szt.

2. St_Thomas - 1szt.

[woytek]

Zamówienie na PCB



1. kjeld - 2 szt.

2. woytek - 1 szt.

[pkrecz]

Zamówienie na PCB



1. kjeld - 2 szt.

2. St_Thomas - 1szt.

3. woytek - 1 szt.

[woytek]

Zamówienie na PCB



1. kjeld - 2 szt.

2. St_Thomas - 1 szt.

3. woytek - 1 szt.

[rs2512]

Zamówienie na PCB



1. kjeld - 2 szt.

2. St_Thomas - 1 szt.

3. woytek - 1 szt.

4. rs2512 - 1 szt.
