klon Accuphase P360 , P500 lub P700

[kogutaudio]

R1 zaczyna się z tej strony i tak jak zamieściłem w opisie

------------------------------------------------------------------------------------------------------

R1-27k R39-1M

R3-100R R37-33R

R5-1,3k R7-1,3k

R13-7,5k R15-7,5k

R9-2,2R R11-2,2R

R17-100R R19-100R

R31-? R29-?

R33-13k

R21-220R R-23-220R

R35-120R

R25-4,7R R27-4,7R

R41-100R

R43-3,3k

R45-33R

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Bez barwy ale komplet płytek będzie i do trzeba zorganizować jakieś zbiorowe zamówienie na trany.A zasilanie jak kto chce wedle możliwości finansowych. jedni lepsze trafo drudzy gorsze.

[kogutaudio]

tomek0104, 26 Maj 2010, 21:34



>Ap ropo trafa Paweł robiłeś je na zamówienie? Bo tam takiego nie widzę. i ile cie wyszło?



Tak. Na zamówienie. Jakieś 420zł.

[tomek0104]

Paweł ja to jeszcze poukładam daj mi czas .

[żółwik]

Świetnie, wspanaiała robota.

Mam tylko nadzieje, że wszystkiego naraz (szczególnie chodzi o trafa) nie zamówimy w jednym miesiącu, bo raczej nie dam raczej rady :-)

[tomek0104]

Jasne ze nie wszystko na raz bo można zbankrutować .Trafo jako takie mam to na razie sobie odpuszczę tylko tranzystory bo coś mi się zdaje ze to podroby Zwłaszcza główne bo reszta jest ok.

[żółwik]

Właśnie, podstawa to dobre, sprawdzone źródło tranzystorów.

Nawet trochę droższe, lecz by były z pewnego źródła, bo inaczej to klops.

[kogutaudio]

Rozpoznajecie co to za złącze ?

Dobrze by było jeśli ''ktoś'' rozejrzy się za elementami.

Proponuje zrobic listę wstępną np na płytki i tranzystory ....

Elementy takie jak rezystory,kondensatory to chyba we własnym zakresie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Tak, zwłaszcza że rezystory to zwykłe metalizowane 1%. Kondy też da się na próbę.



Chyba, ze będzie taniej jakieś wspólne zamówienie na te duże kondy zasilające.

Nie wiem, czy wiecie gdzie moża kupić takie płaskie, białe rezystory mocy. Bo u mnie z tym bida.

W ogóle jakiej są warorści ? 0,22Ohm/3W ?

[kogutaudio]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Ja swoje opory 0.22om kupowałem w north

[tomek0104]

Te oporniki 0.22/5w są tej samej firmy co z allegro a kosztowały 5,75

[kogutaudio]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Panowie - niebagatelny to będzie koszt pojemności w zasilaczu.

[tomek0104]

Widzisz Paweł przez rok opory staniały i to sporo

[kogutaudio]

Pewne cena zaraz wzrośnie ....... ciekawe dlaczego?

[tomek0104]

Tu są dobre condy jak ktoś by chciał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Za drogi dolar

[kogutaudio]

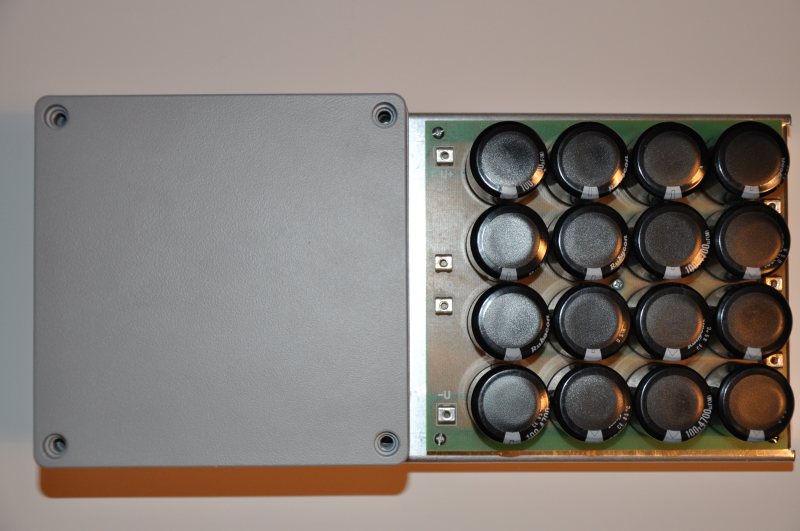

Ja zastosuje 16x4700uf/100V Rubycona- + 0.1uf wima 100V do każdego

[tomek0104]

Ale takie były by good Zwłaszcza ten47000/80

[kogutaudio]

Zasilacz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Tu są bardo dobre Kondy

[tomek0104]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Co do wielu kondów zasilających równolegle, nie wiem czy to jest dobry pomysł.

W najlepszych wogóle wzmacniaczach z reguły pakuje się b.duże pojemności jako jeden, ewentualnie dwa na galąź zasilania.

Ponoć dużo kondesatorów łączonych przyczynia się, że wzmacniacz "ciągnie się" na niskich tonach.



Też bym obstawiał po 2, albo maksymalnie 4 duże kondy (po 2 na gałąź).



>Tomek

Jak te kondy się sprawują i są cenowo, przyznam, że nie słyszałem jeszcze ich, nie czytałem chyba nawet o nich opinii.

[tomek0104]

Witam Takie kondensatory itelcond stosuje firma unison nie znam recenzji konden. ale o końcówkach piszą ze są dobre Ale cena też jest dobra. Na allegro czasami mają takie condy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

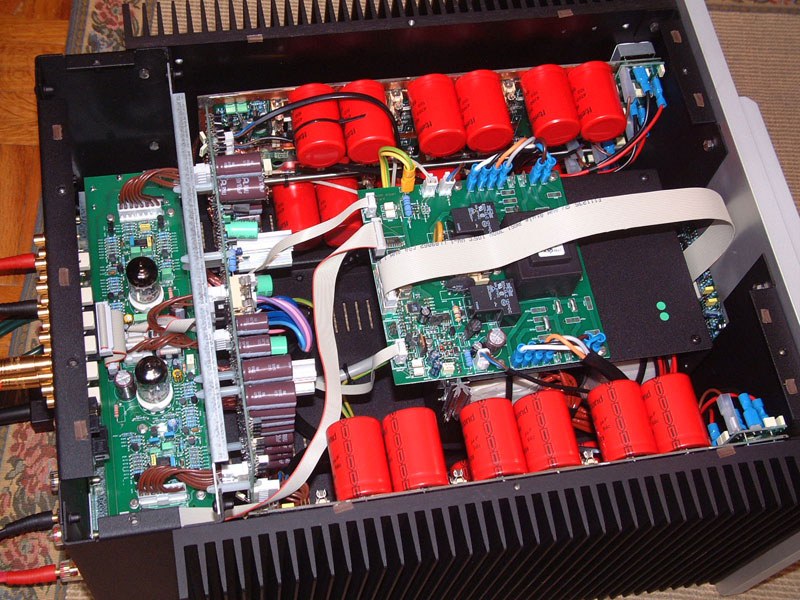

Takiego wzmacha słuchałem unison p70 na audishow gra fajnie to lampa on też ma w zasilaczu itelcond

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Co do wielu kondów zasilających równolegle, nie wiem czy to jest dobry pomysł.

W najlepszych wogóle wzmacniaczach z reguły pakuje się b.duże pojemności jako jeden, ewentualnie dwa na galąź zasilania.



Co do tej wypowiedzi to jest w tym szczypta prawdy MOŻNA DWA DUŻE albo dużo małych .Jeśli jest ich dużo to potrafią szybciej się rozładować i oddać duży prąd jednej chwili dzięki temu bass może być bardziej potężny co do wysokich to masz racje . Ja dam dwa duże mundorfy 47000 /80 i to chyba starczy.

Kupie je stąd

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Co do obudowy to mam taką koncepcje .Przód z granitu z dwoma wskaźnikami wysterowania podświetlane na niebiesko na środku potencjometr i to wszystko . Włączanie zasilania zdalne albo z preampa lub cd. Bez selektora.Może trochę za duże te radiatory ale co mi tam jak szaleć to szaleć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

No ładne te radiatory. Ja preferuje mniejsze, okrywające płytkę. Po to, bu zmieścic w jakiejś fabrycznej obudowie.



A co do selektra, jakoś nie wyobrzeżam sobie mieć jedno wejście. Podpinając daca z kompa lub CD co chwile bawić się z tyłu i przepinać te RCA.

[colcolcol]

Radiatory powinny być pionie...

granit ma mikro pory, jest tylko efektownym, ciężkim do wykonania elementem, proponuję najwyżej 1,5cm, profesjonalne wycięcie w nim takich precyzyjnych otworów to zadanie dla artysty a nie zakładu kamieniarskiego klepiącego pomniki, cena za wykonanie może przekroczyć wzmacniacza.

[tomek0104]

Takie wskaźniki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
