klon Accuphase P360 , P500 lub P700

[tomek0104]

Ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

A- 6,8nF

B- 10nF

C- 470pF

D- 470pf 100V

E- 22nF

F- A560J soshin

G- 10nF

H- 1uF 100V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Dziś wyślę czyli rano zamówienie na 10 płytek do firmy MERKAR ale najpierw zadzwonię do nich zęby nie było jaj .Zdało by się zrobić do tego jeszcze zasilacz ,i zabezpieczenie na kolumny. Ot tak na wszelki wypadek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Kogutaudio nawet nie wiem jak masz na imię ale zajebisty z ciebie gość Żeby by nie ty to nikt tego tematu by nie ruszył A tak w ciągu 3 dni mamy projekt przygotowany do produkcji i to na pewno na tym nie koniec SZACUNECZEK!!!!!!!!!!!!!!!!!!!!!!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

To w końcu robimy kopie A-60 czy E-406 ?



Apropos płytek, kidyś zamowiałem kilka partii do zakładu na stronie www.merkar.pl/index.html i byliśmy naprawdę zadowoleni.

To pewne. Tyle, że polecam już z doświatczenia soldermaske niebieską lub czarną - są bardziej trwałe (chyba trochę inny skład).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Wstrzymaj się z zamówieniem do poniedziałku.



Sprawdzę jeszcze raz wszystko żeby było cacy



Co do imienia - Paweł





Za jakieś 5 min rozpiszę tranzystory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

A560J soshin to 560pF jakiś ceramik (wynalazek)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Q1-2SC3478

Q2-2SA1376

Q3-2SC3478

Q4-2SA1376

Q5-2SA1145

Q6-2SC2705

Q7-2SA1507

Q8-2SC3902

Q9-2SC3420

Q10-2SA1507

Q11-2SC3902

Q12-2SA1428

Q13-2SC3668

Q14-2SA1507

Q15-2SC3902

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Dobra chyba wszystko jeszcze posprawdzam i wyśle ci najnowsze zdjęcia ale to jutro ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Myślałem o kolorze czerwonym kolorze płytki ale to trzeba dogadać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

kogutaudio. szacun :) jeszcze sie nie spotkalem zeby ktos wylutowywal nogi rezmow zeby zmierzyc wartosc :)



Ps. A co z pozostalymi elementami wzmaka? sa tam jakies zlaczki tzn do czegos trzeba to podlaczyc. moze by tak i zabezpieczenia skopiowac? (oryginal musi przeciez jakies miec)



Jak bedzie zamowienie to pisze sie na jeden zestaw :)

W sumie mam ugody ale ciekaw jestem co ten accu potrafi :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Wielki szacun dla kolegów.

Szykuje się dopracowany klon świetnego urządzenia.

Z tego co tomek0104 wcześniej napisał, szykuje się jeszcze płytka do pre i zasilacza. Na taki komplecik też bym się pisał. W końcu trzeba zobaczyć co to accu:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Mam pytanie do was odnośnie kondensatorów.

Czy potraficie zidentyfikować jakie siedzą w orginale kondy na podstawie dostepnych zdjęć ?



Te czerwone to jakies Elny, zielone moim zdanie jakies Nichicony, czarne juz nie wiem.

Czy czarne beczułki oznaczone nr.4 to tantale ? Bo te pomaraczowe wygladają mi na standardowe MKT Philipsa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Te czarne 4 to tranzystory wejściowe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Co do kondensatorów to moim zdaniem jest tak.Zielone (nichicony mause) czerwone (elna cerafine)a czarne to panasonic ale nie wiem jaki model.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Czarne na tranzystorach - to koszulka silikonowa.



Zielone - 220uF/100V - Nichicon Muse

czarne - 470uf/100V - Nichicon VR(M)

czerwone- 220uf/100V - Elna

Mniejszy czerwony to - 10uF/100V Elna for audio



Dwa czerwone na środku płytki 10uf/16V BP Elna for audio

Dwa zielone przy 4580 to 33uf/16V Nichicon Muse

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Paweł powiedz mi jakie sa oryginalne wymiary bo coś mi się zdaje że moje płytki są za wysokie mają 14cm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Wys 130mm. szer 160mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

U mnie jest 155mm szer.i 140mm wys. i raczej tak zostawię o 1cm chyba nikt się nie będzie kłócił

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

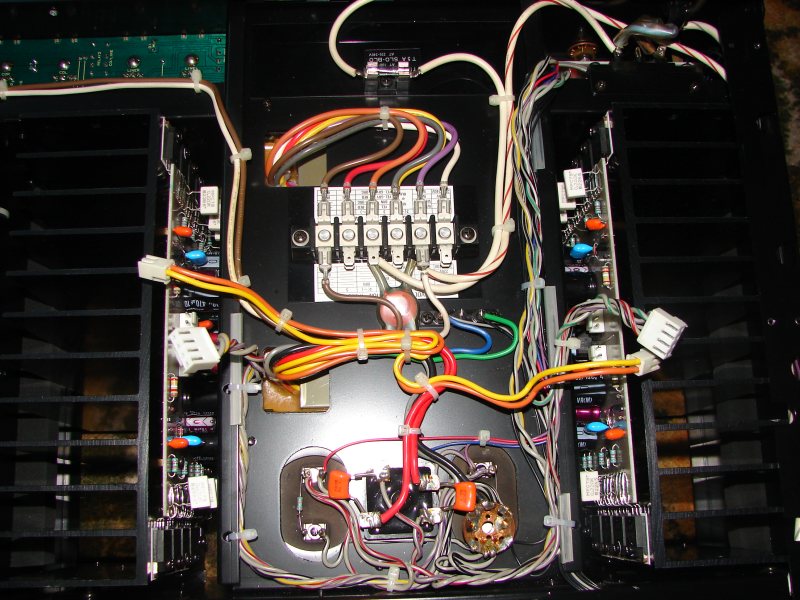

Zasilanie 2x33000uf Zwykły mostek Graetza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

te czarne elektrolity to na pewno nichicony. Na jednym ze zdjęć widać początek napisu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

te czarne elektrolity to na pewno nichicony. Na jednym ze zdjęć widać początek napisu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

>kogutaudio dzięki za rady i fotki.

Jestem zszokowany wręcz twoja bezcenną pomocą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

>tomek0104

Nie jestem doczepliwy, ale...

U ciebie jest 155 mm szer. i 140 mm wys. O ile szerokość rozumiem, to dlaczego wykokość Ci wyszła o 1 cm większa ? Czy wydłuzyłeś ścieżki, coś tam dodałeś, lub inaczej rozmieściłeś ?



Oczywiście same wymiary płytki nie mają praktycznie znaczenia, ale ważne jest czy same ścieżki na niej są identycznie rozmieszczone jak w orginale. Trzeba to na spokojnie przeanalizować.

Przypdakowo natknąłem się na broszurę opisującą inną integrę Accuphase i piszą, ze płytka jest przygotowywana kilka razy ze starannością prowadzenia sygnału, by wybrać tą najbardziej optymalną.

Wiec teraz w 100% jestem pewny, ze odwzorowanie scieżek też ma wpływ na brzmienie konkretnego modelu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Dobrze mówisz ale wymiary są inne z tego powodu ze niektóre części mają inny wymiar np. diody a zwłaszcza oporniki wiec aż takiej różnicy w jakości dźwięku nie będzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Ważne jest jakie zastosujesz elementy (rez. con. cyne! ,przewody, kondensatory w zasilaczu itp)Accu robi wiele wzmacniaczy opartych o ten sam schemat a płytki są rożnej wielkości liczy się odpowiednie poprowadzenie ścieżek a nie ich długość .Ale może się nie znam.to co się będę odzywał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Bez wątpienia masz racje i wiesz o czym mówisz :-)

Dzięki za wyjaśnienie, rozumiem teraz.



Oczywiście sekretem wszystkich urządzeń Accuphase są strannie opracowane aplikacje elemntów.

Choćby niektóre CDki brzmią wybitnie, (miałem okazje porównać) za nawet więcej niż inne konstrukcjie z tej półki!

A w torze audio co mamy? NJM5532 lub NE5534.



To jest prawdziwe zaplecze inzynierskie i duże ponoszenie kosztów i czasu przy kontruowaniu prototypów...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Święta racja maja głowę do konstruowania i to na szajsowatych podzespołach .np opry.wiec jak damy zajebiste części to możne uzyskamy lepszy efekt od nich i od nas będą kupować HEHE

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Z tymi super częściami to bym uważał. Sam jestem zwolennikiem stosowania dobrych części i pakuję raczej najlepsze. Ale w tym przypadku sądzę, że jest to projekt bardzo mocno przemyślany i wpakowanie trochę na oślep może spowodować zmianę barw i balansu tonalnego. Ja bym odpalił na standardzie, a potem można coś próbować. Bardzo często robiłem tak, że startegiczne elementy były montowane do różnego rodzaju gniazd, przejściówek itp. No i sobie przekładałem, słuchałem parę dni i wtedy stwierdzałem, czy mi odpowiada. Nie zawsze te super elementy grały dobrze. Przykładem choćby BG w katodach. Wprost kaszaniły dźwięk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Szacunek kolego miałem podobne zdarzenie nieodpowiednie części na w złym miejscu kaszanią strasznie

Ja będę testował do bólu na moich gamutach słychać dużo , wiec na pewno będę kombinował
