klon Accuphase P360 , P500 lub P700

[Waldi_06]

generalnie płytki z grubością miedzi 35um sa zalecane wyłącznie do małych prądów i cienkich ścieżek,

płytki z miedzią 70um i więcej powinny mieć grubsze (od cienkich cyfrowych ) ścieżki i szerszy odstęp pomiędzy ścieżkami, chodzi min o samo trawienie i podtrawianie ścieżek na styku laminat miedź,

producenci płytek wręcz proszą, aby b.cienkich ścieżek nie projektować z grubym laminacie i odwrotnie,

wiem, ze trochę nie na temat, ale to tak dla jasności sprawy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Mam do was pytanie >Co powiecie na to aby Samemu robić płytki Metoda na papier kredowy drukarka laserowa itd.Kiedyś tak robiłem i nie było złe opis też będzie a zamiast kolorowej soldermaski można polakierować . Jedyny koszt to laminat i dla mnie na 2 piwa .Co o tym myślicie Dac zarabiać firmą pcb czy robić samemu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Nie wierze że to czytam... Nagłe wycofanie z projektu, czy jakieś problemy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Jak by wyglądała to chyba by było ok?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Żadne wycofanie z projektu kombinuje żeby było taniej To tylko przemyślenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Kamień z serca...

Płytka moim zdaniem super.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariano]

Moim skromnym zdaniem "prasowanka" była by ok,jedyne co bym zlecał to dwustronne płytki z metalizacją otworów.To tylko moje zdanie,ale też szybciej można zabrać się za lutowanie,no i satysfakcja gwarantowana

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

To jak załatwiamy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Jakie dwustronne płytki ? Ten wzmacniacz to prawdziwa klasa wyższa, tu brzmienie zależy od opatentowanego druku, odpowiedniej aplikacji elementów.

Oto własnie chodzi by ścieżki były możliwie odwzorowane jak w orginale. Nie żadna zmiana koncepcji producenta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariano]

Chodziło mi o to że gdyby do jakiegoś projektu była potrzebna dwustronna płytka to taką bym zlecił,a tu jest potrzebna jednostronna więc zrobić można samemu prasowankę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Co do wykonywania płytek byłbym za tą z zakładu, bo:

- nie wiem, czy idealnie obrysuje druk (tą metodą robie i nie tylko ja)

- czy nie będzie podtrawień (zwróćmy na to uwagę czy się idealnie uda !)

- powszechnie w standardowym laminacie ściezki są po prostu cienkie.

- brak opisu

- brak precyzji idealnych otworów (może się tak zdarzyć)

- jakoś nie wyobrzażem sobie "paprać się" i brzydko smarować ścieżki lakierem na płytce tej klasy.

- przy takim projekcie (być może zworowanym na orginale jaki nielicznie na świecie) chciałbym aby to ładnie i czytelnie wygladało.

- jest przedewszystkim pewność, że każdy dostanie ładną i przedewszystkim tak samo wykonaną poprawnie płytkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

może i racja:))

Może przy większych ilościach cena byłaby akceptowalna. Trzeba zabawić się w listę osób które deklarowałyby zakup.

Ja deklaruję.

A tak z innej beczki. Czy tomek0104 nie zechciałbyś zabawić się w płytke z przedwzacniaczem z tego modelu? Jestem przekonany, że dopiero w komplecie będzie można zbliżyć się w jakiś sposób do oryginału. Jednak pre potrafi bardzo mocno zmienić brzmienie. Inne nie zawsze musi się zgrać.



Pozdrowienia i gratulacje za wytrwałość

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Dokładnie. Cena przecież będzie akceptowalna.

Poza tym obawaim się z doswiadczenia (kiedyś już podobnie było), że wielu się wycofa i projektu wielu go nie wykona. Wielu też nie dopisze się na organizowanie parowanych tranzystorów.



Chyba, że tak wam szkoda kasy w tym przypadku. Naprawdę, przy okazji wykonania takiej płytki ?

Szkoda na taki prosty poniekąd projekt, bo "niewarty" wzmacniacz jest tej kasy. Szczerze tych groszy w porównaniu do orginału ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Dobra chłopy robimy fabryczne płytki i koniec TEMATU. Zajmne się przedwzmacniaczem ale nie mam jeszcze danych ,.Preamp musi być bo inaczej to nie będzie w pełni accu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

OK. tomek0104

Twoja pomoc jest nieoceniona. Jeśli będze preamp za tego accu to już pewność, że się zgra i zagra wyśmienicie.



Sugeruje tylko, by nie bawić sie w wzmacniacze korekcyjne; barwy tonu i Riaa.

Ważny jest liniowy przedwzmaniacz końcówki.

A pod wejście liniowe to już sobie każdy podepnie takie źródło jakie będzie chciał.



Nie wiem co z selektrem wejść. Robimy chyba typowo jedno wejście. (nie zmienia to koncepcji wzmacniacza, gdyż ta integra właśnie posiada "wyjście przedwzmacniacza" łączone domyślnie zewnętrznym połączeniem w "wejście wzmacniacza mocy"

Reszta już w naszych upodobaniach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Barwę można odpuścić. Chyba, że płytka jest tak zaprojektowana, że trudno będzie to ominąć. Może tam też to prowadzenie ścieżek jest ważne.

Selektor każdy może sobie dodać. Selektor jest przed całym układem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

jakie kondy siedza na zasilaniu koncowek mocy? myslimy o integrze czy o monoblokach z preampem w oddzielnej obudowie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Macie linka do kalkulatora z rezystorami 5 cio paskowymi . Jestem w trakcie rozpisywania płytki pre-liniowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

kurcze, na pięciopaskowym zablokowany

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

marosik

To jest integra. A więc pozostajęmy tak jak w orginalnym już projekcie.



Kondy główne to dwa 33,000 uF marki Accuphase.

Chyba, że życzliwy kogutaudio raczyłby doczytać z bliska, czy nie ma tam czasem może firmy, serii co by coś zasugerowała.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

sporo programów jest tutaj, ale nie mogę sprawdzić, bo obecnie jestem na laptopie f-wym i nic nie wgram:((

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Bardzo dobre narzędzie do odczytu kodu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Uważać tylko, bo paski mogą się niechcąco zmieniać, wybieramy wartości albo z tabeli albo klikając na poszczególny pasek opornika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

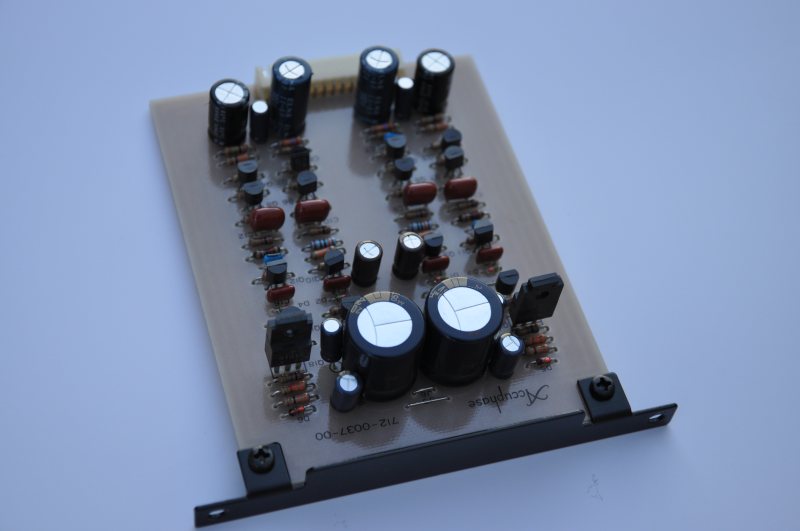

[kogutaudio]

R1-27k R39-1M

R3-100R R37-33R

R5-1,3k R7-1,3k

R13-7,5k R15-7,5k

R9-2,2R R11-2,2R

R17-100R R19-100R

R31-? R29-?

R33-13k

R21-220R R-23-220R

R35-120R

R25-4,7R R27-4,7R

R41-100R

R43-3,3k

R45-33R

--------------------------------------------------------------------------------------------------



Q1-C3329

Q2-C3329

Q3-A1316

Q4-A1316

Q5-C3329

Q6-C3329

Q7-A1316

Q8-A1316

Q9-A872

Q10-A872

Q11-C1775

Q12-C1775

Q13-C1844

Q14-C1844

Q15-A991

Q16-A991

Q17-D1407

Q18-B1016

--------------------------------------------------------------------------------------------------

C1,C2-4,7uF/100V BP

C3,C4-10UuF/35V

C5,C6-10uF/35V

C7,C8-100pF

C9,C10,C11,C12 33pF

C13,C14,C15,C16 100pF

C17,C18,-33pF

C19,C20,-100uF/35VBP

C21,C22-10uF/50V

C23,C24-2200uF/35V

C25,C26-47uF/50V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Tomek wyślę tobie foto w lepszej rozdzielczości.

Trochę tego będzie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

aeee...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Lajtowa ta płateczka tylko gdzie lecą przewody z gniezdna?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kazik II]

żółwik, 25 Maj 2010, 21:20

>Kondy główne to dwa 33,000 uF marki Accuphase



Accuphase stosowało najczęściej kondensatory ELNA z logo accuphase

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Chyba to wszystko wyjaśni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

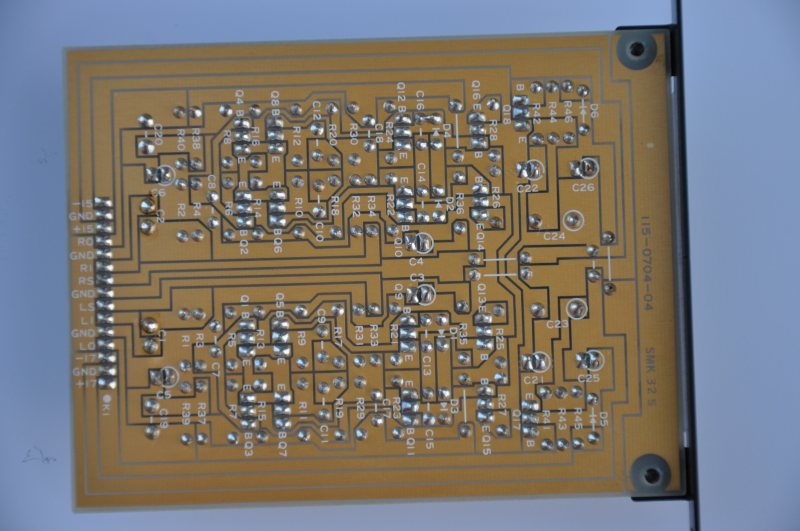

[żółwik]

To w porządku.



Co do złącza:

GND - masa

Zasilania symetryczne + - 15V

Zasilanie symetryczne + - 17V

RO, LO - wyjścia prawe i lewe

RI, LI - wejścia prawe i lewe

RS, LS - nie wiem co to ?
