klon Accuphase P360 , P500 lub P700

[tomek0104]

Najprościej ja bym zrobił jak na zdjęciu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Pozwolę sobie na praktyczną uwagę:

projekt jest dość drogi w wykonaniu (całość bez obudowy szacuję na 1 kzł).



Warto na początek odpalić jeden egzemplarz testowy do wykrycia ewentualnych błędów i wykonania pomiarów.

[blomin]

a wlasnie, ile w przyblizeniu wyjdzie za samo pcb pre bez elementow

[barmanekm]

>Najtrudniejszą rzeczą będzie zorganizowanie tranzystorów.

>Patrząc na inne serwisówki Accuphase widać że stosują wszystkie tranzystory najwyższych gradacji.

>Podejrzewam również, że parowane.



Niemal wszystkie trany (oprócz jednego modelu chyba) do tego projektu, można znaleźć na:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



(trzeba jechać z translatorem).



Ale trzeba się spieszyć, bo niektóre już były zaznaczone, że się kończą. Jak ktoś sprawdzi i potwierdzi, że faktycznie są wszystkie, to mogę z nimi coś pokorespondować, czy w ogóle do EU wyślą i na jakich warunkach, ale z tego co wiem, to nie będzie problemu. Przynajmniej nie było, jak znajomy zamawiał (co prawda do Holandii).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Z serwisówki E213:

trzeba porównać które z nich są w E406 i takie rodzaje zamawiać



Q1 2SC4793

Q2 2SA1507-S/T

Q3 2SC4685

Q4,5 2SC2837-O/P/Y

Q6 2SA1145-Y

2SC2710-O/Y

Q8,11,12,15 2SC3478-K/U

Q9,10,13,14 2SA1376-K/U

Q16 2SA1150-O/Y

Q17 2SC2705-Y

Q18 2SA1837

Q19 2SC3902-S/T

Q20,21 2SA1186-O/P/Y



Ale jak pisałem wcześniej- trzeba uruchomić najpierw prototyp.

[żółwik]

No właśnie jeden prototyp na jak dojdą plytki Tomek ma podobno odpalić.



Co do rezystorów to nie do końca prawda, metalizowane z tolerancją 1% też się pojawijają. O ile z metalizowanymi nie ma problemu, to z węglowymi 1-2 % już jest gorzej.

Chyba, że będziemy dobierać, co raczej konieczne w tej klasie wzmacniacza.



Jednak tam, gdzie idą one w torze audio, widziałbym właśnie jakieś znanej firmy i to węglowe jak.

(Z resztą Accuphase też daje węglowe)

Z węglowych rewelacyjne i bezindukcyjne są Alleny Bradley, może jeszcze inne marki ?

[tomek0104]

W spisie wpisałem inne tranzystory niż są w oryginale ale to nic nie przeszkadza, ja takie założyłem i działa bez zarzutu

Q14 2SC4794 powinien być 2sc3902

Q15 2SA2837 ---------- 2sa1507

[Le_G]

>pr1nce 1 KOMPLET

>jjp 1 KOMPLET

>OSIMAR 1 KOMPLET

>WOPER1 1 KOMPLET

>MUZG 1 PREAMP

>MROCZNY 1 KOMPLET

>KOGUTAUDIO 1 KOMPLET

>BLOMIN 1 PREAMP

>PIOTR_37 1 PREAMP

>ŻÓŁWIK 1 KOMPLET

>NOWY 18 1 KOMPLET

>COPPER_LUCAS 1 KOMPLET

>BARMANEKM 1 KOMPLET

>OMIRP 1 KOMPLET

>YOGI 1 KOMPLET

>Le_G 1 PREAMP

[Waldi_06]

>pr1nce 1 KOMPLET

>jjp 1 KOMPLET

>OSIMAR 1 KOMPLET

>WOPER1 1 KOMPLET

>MUZG 1 PREAMP

>MROCZNY 1 KOMPLET

>KOGUTAUDIO 1 KOMPLET

>BLOMIN 1 PREAMP

>PIOTR_37 1 PREAMP

>ŻÓŁWIK 1 KOMPLET

>NOWY 18 1 KOMPLET

>COPPER_LUCAS 1 KOMPLET

>BARMANEKM 1 KOMPLET

>OMIRP 1 KOMPLET

>YOGI 1 KOMPLET

>Le_G 1 PREAMP

>Waldi_06

[żółwik]

Nie psuj porządku z zamówieniach ! Spójrz. Dopisz według schematu, co zamawiasz.

[Rambo]

dobre węglówki to Riken ale bez przesady - można w tor sygnału a w szczególności w sprzężenie zwrotne.

[żółwik]

Wiem, że dobre, gdyż sam posiadam, ale dużo się nie wyróżniają na tle Allenów.

Nie przesadajmy wadawać takie krocie na rezystory. Specjalnie robić jeszcze zamówienia w ej błachej sprawie.

Chodzi o oferty w sprawie takiej drobnicy te, co są dostępne w Polsce.

[Rambo]

Allen w tym układzie jest ok :)

[żółwik]

Tylko teraz niech któs powie, jakie są te dwie wartości rezystorów sprzeżenia. (szereg z wyjścia oraz do masy)

[Waldi_06]

>pr1nce 1 KOMPLET

>jjp 1 KOMPLET

>OSIMAR 1 KOMPLET

>WOPER1 1 KOMPLET

>MUZG 1 PREAMP

>MROCZNY 1 KOMPLET

>KOGUTAUDIO 1 KOMPLET

>BLOMIN 1 PREAMP

>PIOTR_37 1 PREAMP

>ŻÓŁWIK 1 KOMPLET

>NOWY 18 1 KOMPLET

>COPPER_LUCAS 1 KOMPLET

>BARMANEKM 1 KOMPLET

>OMIRP 1 KOMPLET

>YOGI 1 KOMPLET

>Le_G 1 PREAMP

>Waldi_06 1 komplet

[Dzikoosek]

>pr1nce 1 KOMPLET

>jjp 1 KOMPLET

>OSIMAR 1 KOMPLET

>WOPER1 1 KOMPLET

>MUZG 1 PREAMP

>MROCZNY 1 KOMPLET

>KOGUTAUDIO 1 KOMPLET

>BLOMIN 1 PREAMP

>PIOTR_37 1 PREAMP

>ŻÓŁWIK 1 KOMPLET

>NOWY 18 1 KOMPLET

>COPPER_LUCAS 1 KOMPLET

>BARMANEKM 1 KOMPLET

>OMIRP 1 KOMPLET

>YOGI 1 KOMPLET

>Le_G 1 PREAMP

>Waldi_06 1 komplet

>Dzikoosek 1 komplet

[freedi]

Dla mnie też poproszę :)...Reasumując PCB jest do wzięcia ale czekamy na resztę dopóki Tomek nie odpali(spali:)? prototyp ?



>>pr1nce 1 KOMPLET

>>jjp 1 KOMPLET

>>OSIMAR 1 KOMPLET

>>WOPER1 1 KOMPLET

>>MUZG 1 PREAMP

>>MROCZNY 1 KOMPLET

>>KOGUTAUDIO 1 KOMPLET

>>BLOMIN 1 PREAMP

>>PIOTR_37 1 PREAMP

>>ŻÓŁWIK 1 KOMPLET

>>NOWY 18 1 KOMPLET

>>COPPER_LUCAS 1 KOMPLET

>>BARMANEKM 1 KOMPLET

>>OMIRP 1 KOMPLET

>>YOGI 1 KOMPLET

>>Le_G 1 PREAMP

>>Waldi_06 1 komplet

>>Dzikoosek 1 komplet

>>freedi 1 komplet

[tomek0104]

Prototyp działa ale na uniwersalnej płytce której wstyd mi jest pokazać, dostane płytki to złoże to w całość i wtedy wam pokarzę jak to wygląda .

[tomek0104]

na razie czekamy do piątku

[freedi]

Cóż zrobić...nic innego nam nie pozostaje.

Tomek,o ile dobrze pamiętam ,zamówiłeś 5 kompletów końcówek i 2 pre ?

[tomek0104]

Jak w piatek przyjdą płytki to będę miał 4 całe komplety na zbyciu bo jeden zostaje u mnie na odpalenie.Ale mam zamówione następne .

[tomek0104]

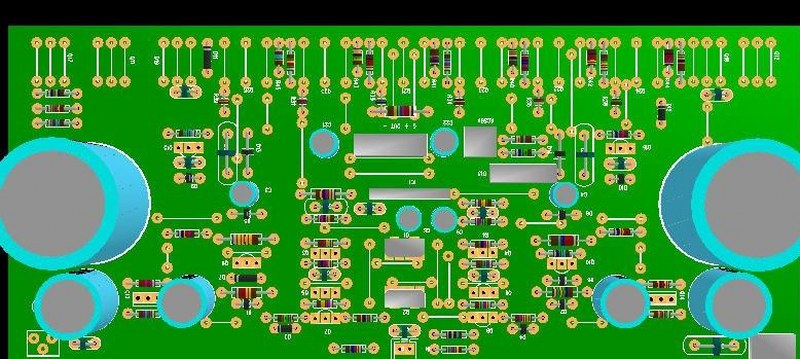

Z nudów skończyłem accu e-305v Płytka zgodna 100% Z ORYGINAŁEM Ścieżki też .Jeszcze trochę posiedzę nad tymi wzmacniaczami to będę w stanie każdego podrobić .Zaczynam rozumieć jak to wszystko działa .Zwłaszcza ten ich MCS I MCS+ to nie jest takie skomplikowane jak by się wydawało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[blomin]

jestes chłopie niezły, naprawdę.

tak mysle ,ze skoro niektore trany są cieżej dostepne to moze niekoniecznie latac za oryginalami a poszukac zamiennikow. nie powinno byc chyba roznic sonicznych. to nie wzm. op. e-406 to 93 rok, wiec sa tez nowsze zamienniki tych tranow.

[tomek0104]

Ja tam jak nie będę miał orgi. to wsadzam zamienniki .

[konankombo]

Czuję się jak na jakimś chińskim forum diy. Wszędzie klony :D

[tomek0104]

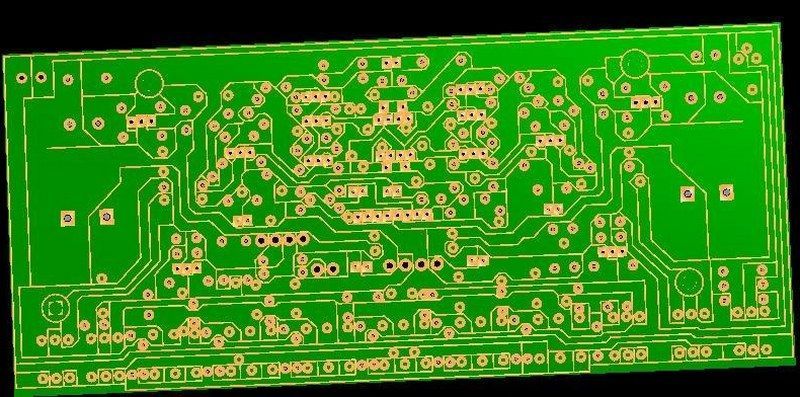

To dopiero początek brachu..Atak wygląda 305v od spodu .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

>blomin

Boże co ty za bzdury piszesz, nie powinno być różnic sonicznych ?

Wiesz wogole na czym polega sama sztuka skopiowania wzmacniacza, który gra świetnie na zupełnie już innym pułapie ? Widać, że nie...

No czym różni sie wogóle ten wzmacniacz, od innych podobnie zdudowanych tanich wzmacniaczy oraz tych droższych w dodatku zrobionych często na jeszcze lapszych elementach ?



Tym właśnie, że to niezwykle mozolna praca, w którą wkłada się ogromną wiedzę i koszty.

Po to robi się kilka samych prototypów płytek i co najważniejsze należy idealnie zaprojektować układ pod konkretne zastosowane tranzystory, sugerować się dokładnymi parametrami oraz ich charakterystykami i dokonwyaniem pomiarów pod kątem projektowanego układu.





Nie obraź sie, że to są wielkie bzdury. Przetocze ci słowa nie moje - człowieka którego miałem okazje przypadkowo poznać w zakładzie, jednego z lepszych elektroniów w polsce. On projektował m.in. urządzenia pomiarowe.

"Prędzej zagra właściwie zaaplikowany układ pod konkretne elementy, niż ten sam złożony z elementów, które i tak nie są w pełni zaaplikowane. Nie ma tu nic odkrywczego."





Z takim podejściem, równie dobrze możesz wykonać płytke według schematu, na własną rękę, która będzie inna, i taniej na innych elementach.





Panowie. Niech będzie choć jeden klon przełomowego projektu! Lepjej poczekać, poszukać i nawet więcej zapłacić. Już w razie kompletnego niepowidzenia znaleźć identyczne. (i tak wyniesie góra 5% orginału) niż robić, byle zrobić.

[piotr_37]

>żółwik

Aleś się zacietrzewił ;)

[żółwik]

Spoko. Chce by było, tak jak powinno być :-)

[piotr_37]

No i w sumie racja ,jak klon to klon , tylko fakt z tranami to różnie bywa :( - niestety .Rezystory i inne bierne to mniejszy problem.
