MUSICAL FIDELITY A-1000

[arturos44]

Witam, szukam schematu do wzmacniacza MF A-1000

pozdrawiam

[krzysmxx]

A ja przepraszam że się podłaczę i zapytam czy może schemat MF A3 ktos ma ? Albo próbował z sukcesem

ustawiać:

1) symetrię kanałów (1 jest ok. 1 dB głośniejszy)

2) prąd spoczynkowy

3) zero na wyjściu



co do punktów 2) i 3) w każdym kanale widzę tylko po 1 potku, i nie wiem do czego on jest, bo nawet

rezystory emiterowe końcówki trudno wyczaić :(



pozdr - Krzysiek

[Kazik II]

Ja posiadam przedwzmacniacz Musical Fidelity MXL i też szukałem w sieci schematu bezskutecznie. Wygląda na to że schematy tej firmy są nieosiągalne w sieci, oraz ciężko znaleźć informacje o starych modelach ich sprzętu.

[Kazik II]

Tylko tyle znalazłem zasilacz A1000

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzechu2508]

Może chociaż to odrobinę pomoże:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seband]

Potki są od prądów spoczynkowych.

Rezystory emiterowe są w ... tranzystorach końcowych. Może poniższy schemat co nieco wyjaśni:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seband]

Powyższy wpis dotyczy MF A3 i tranzystorów Sanken SAP15 NY / SAP15 PY

[krzysmxx]

Dzięki Seband, wiem że rezystory emiterowe są w emiterach tranzystorów końcowych ;)

Natomiast rozmieszczenie na płytce i wygląd elementów jakos nie zdradzają które to są :(



Np. często te rezystory (emiterowe końcówki) są drutowe, ale ni cholery takowych tam nie widzę ....

A może wiesz które (wg oznaczeń na płyce, czyli np. Rxxx) to są ? Czy mają na pewno 0.22 ohm ?

To wtedy sobie ustawię prąd spoczykowy wg spadków na nich



BTW. czyli co - nie ma ustawiania zera na wyjściu ?



pozdr - Krzysiek

[nick30]

Przecież jak wiesz ze rez. w tranie to czego szukasz?

Podepnij się miernikiem między nogi S i E w tranach końcowych i ustał prąd spoczynkowy.

[adalbert]

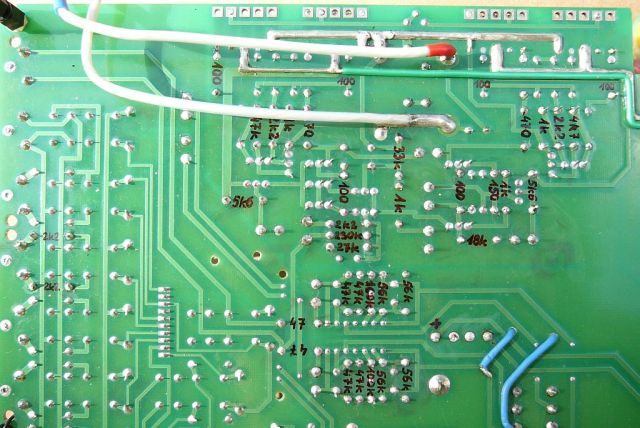

Podsyłam dwa zdjęcia z opisanymi rezystorami w A3.

Może Ci się na coś przydadzą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysmxx]

sorki Panowie, nie skumałem że rezystory są w-itegrowane w trany ;)

cholera ale nowoczesność w domu & zagrodzie -> dzięki wielkie !



pozdr - Krzysiek

[Seband]

Te potencjometry od prądów spoczynkowych w A3 bywają zdradliwe. Kolega miał taki problem, że na wyjściu wzmaka, w jednym kanale pojawiała się składowa stała i olbrzymie trzaski w głośnikach. Prąd spoczynkowy zmieniał się losowo. Podejrzewałem zimny lut - przelutowałem całą płytkę i nic. Winny okazał się potek. Niestety jedna para Sankenów poległa w czasie szukania usterki.
