Nuda Phono

[ahaja]

Podejrzewam, że masz cały czas jakiś czeski błąd w montażu. Uczulałem by po zmontowaniu jednego modułu sprawdzić go ... wówczas nie trzeba robić 'sekcji' by dojść co może być nie tak.



Wyciągnij wszystko z budy, podepnij najpierw sekcję MM i sprawdź. Potem podepnij sekcję MC i również sprawdź. Będziesz wtedy wiedział czy to kwestia zasilacza głównego czy problem jest w sekcji preampa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Z tytułu 'każdemu może się zdarzyć' :

wczoraj podpiąłem zasilacz; okazało się że nie ma na wyjściu napięcia; napięcia z trafa mierzone na śrubkach (!) szarych gniazd pokazywały trochę ponad 16V ... ; po wyciągnięciu płytek okazało się ... że gniazda te przylutowałem ... ale tylko po jeden nóżce ;-); podlutowałem drugie nóżki i śmiga.

To było w okolicach 1:20 ...



:-)



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Też miałem zoonka.

Jedne wsuwki do pinów na zasilaniu były lustrzanym odbiciem właściwie pozaciskanych.Kolory się zgadzały tylko od d..y strony.Morał :Nie lutować po nocy:)

Czy też takie napięcia macie na płytce MM.NA wejściu jest 12,8 z zasilacza, a kręcenie heli nie daję więcej niż w gałezi "-" i "+" 11,3V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Kwietnia 2011 przez ricon

[ahaja]

Zależy jakie masz trafo z jakimi napięciami na wtórnych. Pamiętać trzeba, że na każdym stabie będzie spadek 2-3V - tzn powinien być dla właściwej pracy.



Pod obciążeniem preampów w zasilaczu można ustawić w okolicach 16,5-17V.

Przy spadku 2-3V na stabach w pre zostaje 13-14V. Przy założeniu że trafo ma 2x15V na wtórnych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Zależy jakie masz trafo z jakimi napięciami na wtórnych. Pamiętać trzeba, że na każdym stabie będzie spadek 2-3V - tzn powinien być dla właściwej pracy.



Pod obciążeniem preampów w zasilaczu można ustawić w okolicach 16,5-17V.

Przy spadku 2-3V na stabach w pre zostaje 13-14V. Przy założeniu że trafo ma 2x15V na wtórnych.

[/quote/



Indel TST50/29 230/15-0-0-15.Na mostek bez ociążenia wchodzi 16,5V.Na razie wyjście bez opampów,mam ustawione na -+12,8 V ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Nie rozumiem.

Z trafa wchodzi 16,5V. Po wyprostowaniu za 1ymi kondami będzie w okolicy 20-21V. Przy spadku na stabilizatorach 3V można ustawić wyjściowe na zasilaczu 16-17V. Tyle wychodzi z zasilacza na pcb preampów. Potem korekcja na płytkach preampów.



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Nie rozumiem.

Z trafa wchodzi 16,5V. Po wyprostowaniu za 1ymi kondami będzie w okolicy 20-21V. Przy spadku na stabilizatorach 3V można ustawić wyjściowe na zasilaczu 16-17V. Tyle wychodzi z zasilacza na pcb preampów. Potem korekcja na płytkach preampów.



K



Wyjaśniłeś moje watpliwości co do ustawienia U wyj max. Za kondem 10000uf było 21,7v.

Dałem w zasilaczu -+15,5V.Teraz przejdę do heli w pre.Pewnie też dadzą się podciągnać na pełne 12V.



Kończąc regulacje w pre ,U-zas. zostawiełem po 11,75v w gałeziach.Choć moglem ciągnąć pod 14v.Wiekszość Opa pracuje do12V.

O.k.?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

no, u mnie jakby coś drgnęło ;) pomodliłem się do św. Antoniego ;) wziąłem nudę na stół i zacząłem od sprawdzania podłączenia zasilania. okazało się, że Antek dał radę (nie pierwszy raz) i od razu zobaczyłem, że pomyliłem przewody w kablu zasilającym i v- z lewej płytki zasilacza szedł na prawe preampów a prawy na lewe :))) kiedy v+ normalnie. naprawiłem i wziąłem się jeszcze raz za ustawianie napięć. no i ciekawa sprawa, jak ustawiam na mm przy odłączonej sekcji mc jest ok. jak podłączam mc napięcie na v- spada o ok 1,5v. dzieje się to tylko w jednym kanale, na drugiej płytce jest ok tzn. napięcie stoi przy podłączaniu sekcji mc. wyjmę płytkę i popatrzę. niestety gwizd przy wyłączaniu jeszcze nie zdiagnozowany :(

w każdym razie mm gra znakomicie i nareszcie jest cisza :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Miło.

Świadomie nic nie pisałem bo miałeś się wziąć sam ... to uczy i rozwija. ;-)



Kilka razy wspominałem o okablowaniu zasilania: robie to z przewodów z kolorowych taśm - wtedy nie ma kłopotów z rozeznaniem czy dobrze podpiąłem. Popatrzcie sobie na pcb preampów i zasilaczy: są tak zaprojektowane, że po tych samych stronach są wyprowadzone odpowiednie napięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

oj pisałeś, pisałeś, żeby sprawdzać wszystko po pięć razy... ahaja nie truj pls. ;) bo masz belferskie skłonności... :)))



chyba każdy kto to robi sprawdza jak potrafi, ale widać mało potrafi. też miałem kolorowe, zrobiłem kabel zasilający z przewodu euroscart, to ma 20 żył plus ekran, więc poskręcałem po dwie i miałem różne kolorki do dolutowania do komputerowego gniazda modemowego, które przekazuje napięcie na pcb preampów.no i rzeczywiście miałem "czeski błąd".



ahaja, tak drogą dedukcji to jaki fakap może odpowiadać za ten spadek napięcia, o którym pisałem powyżej? czego szukać?



ricon, tak jak mówiłem bałagan w kablach nie miał nic do przydźwięków i brumów.





pzdr :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Tu nie chodzi o mądrzenie się, tylko o to by ułatwić życie - dlatego te częste wpisy o sprawdzaniu. Układ jest prosty, logiczny, można łatwo dojść co i jak.



Powinieneś sobie opisać przy montażu kolory tych kabli.



O jakich spadkach mówisz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

<no i ciekawa sprawa, jak ustawiam napięcie na mm przy odłączonej sekcji mc jest ok. jak podłączam mc napięcie na v- spada o ok 1,5v. dzieje się to tylko w jednym kanale, na V-, na drugiej płytce jest ok tzn. napięcie stoi przy podłączaniu sekcji mc.>



o to chodzi. ahaja, "układ jest prosty" ale nie dla mnie. ja nadal się dziwię jakie krasnoludki produkują taki piękny dźwięk...:) a po właściwym podłączeniu v- zasilania naprawdę jest czego posłuchać!



pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Kwietnia 2011 przez jac660

[ahaja]

A - to oznacza, że ten kanał gdzie spada ci napięcie po podłączeniu jest ... sprawny inaczej. Czyli w tej gałęzi V- jest 'coś nie tak' ... jak mawia mój 2 letni krasnolud.

Musisz sprawdzić czy nie ma zwarcia - wtedy by się coś grzało.

Czy poprawnie są staby i trany.

Czy poprawnie są wlutowane rezystory - pomierzyć, naprawić.



Układ:

popatrz na niego jak na moduły: główne zasilanie; zasilanie na pre na każdej gałęzi (lustrzane); sekcja riaa; sekcje dopasowania - tak łatwiej zrozumieć.



Jeśli chodzi o granie, niewykluczone że siedzi tam Yarpen Zigrin z ekipą brodaczy i robią dobrą robotę ... ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

dobra, będę grzebał. jak nie znajdę to obfotografuję i wrzucę. tylko żeby mnie yarpen maczugą nie pogonił ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

na razie siedzę i słucham. właśnie zrozumiałem, a właściwie usłyszałem co to znaczy właściwie ustawić słicze w sekcji mm. bajka. jeśli ktoś chciałby się pozbyć kompletu "nudy" chętnie przytulę jeszcze jeden. ewentualne oferty na prv ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

>>Ah,a,Ja DZIĘKI!! Jak to zrobiłeś.

Nawet domowa słonica ,co nic nie słyszy usłyszała głosy Jeryha:)

Do fajansu z dotychczasowymi pre.Tak gloryfikowany przeze mnie Bugle, który wydawało mi się że grał ,stracił wszystko w jednej chwili.Mikrodynamika, przestrzeń, klarowność i co tam jeszcze może tkwić w dźwięku tu pokazało swoje oblicze.

O dziwo po perypetiach z "czechami" nie ma najmniejszeg problemu z brumem, śmieciami ,itp niepożądanymi dodatkami.

Po prostu TO GRA!!!.

Publiczne gratulacje i podziękowania.To nie wazelina a ocena wkładu pracy na forum(i nie tylko)

rownież za wątek pedagogiczny.Podobno na naukę nigdy nie jest za póżno:)



A może pójdziesz za ciosem w wersję z zewnętrznym sterowaniem dip switch'ami.To taka frajda słyszeć jak dochodzi się do szczytu.Słuchu oczywiście.



>>jac660

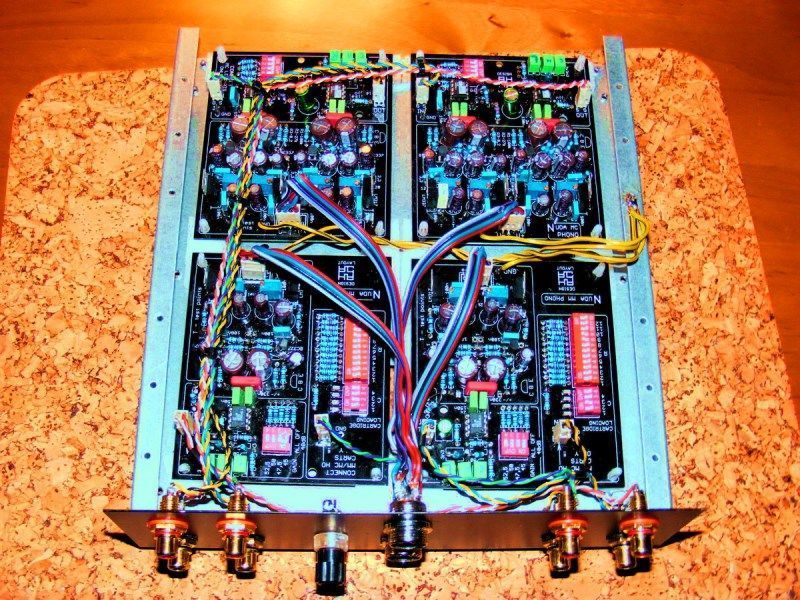

Foto dla ciebie,może pomoże kablologia.

Pamiętaj o masach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

"Ah,a,Ja" ... prawie w taki sposób pewnej nocy przy brydżu powstał mój nick ... ;-)



Projekt:

rysując zastanawiałem się nad umieszczeniem gniazd rca na pcb (pewien typ). Wtedy jednak w dużym stopniu wpłynęłoby to na wybór obudowy a tego chciałem uniknąć, jako projektu DIY. Musiałbym to wówczas narzucić z góry.



Przełączniki dostępne z zewnątrz - zawsze można wlutować je od spodu płytek, przestawić odpowiednio rezystory i dostęp jest np od spodu. Gdybym użył innego typu d-switcha znacznie zmieniłaby się płytka i już nie byłoby takich krótkich ścieżek sygnału co dla mnie jest priorytetem.

Mogłem zastosować inne przełączniki z gałkami ... ale sztuka to kilkadzisiąt złotych a potrzebnych kilka.

Narysować sobie schemat można łatwo, z poprawną płytka znacznie gorzej/trudniej ... te rysowałem przez kilka miesięcy w wolnym czasie.



Jac660

Ty przeproś te krasnludy za tą maczugę ... ;-) i popraw okablowanie.



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

nie robili maczugami? toporami znaczy? co za różnica czym się dostanie....? a w kablach nie potrzebuję większego porządku niż jest w tej chwili. ich ułożenie nie robi żadnej różnicy, próbowałem. zresztą nie mam powodu dłubać bo gra świetnie i nie ma żadnych przydźwięków. tylko to napięcie spada. obejrzałem pod lupą luty na płytce, podejrzane jeszcze raz podgrzałem. wszystko jest niby ok. a napięcie spada...:( nie mam pomysłu, wszystkie elementy wyglądają na prawidłowo wlutowane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]



Mogłem zastosować inne przełączniki z gałkami ... ale sztuka to kilkadzisiąt złotych a potrzebnych kilka.

Narysować sobie schemat można łatwo, z poprawną płytka znacznie gorzej/trudniej ... te rysowałem przez kilka miesięcy w wolnym czasie.

I tu księgowość kreatywna!.Czy my hobbyści mamy granice w nakładach?

Przy takiej jakości finalnego brzmienia,być może zewnętrzne sterowanie nie pogorszyłoby sprawy.Pozostaje robić obudowe z odsuwaną szufladą,dla sprawnego gmerania.Choć wersja z podwójnymi gałkami,ułatwiłaby operowanie.Pomyśl nad NP Mk2:)



>>jac660



nie robili maczugami? toporami znaczy? co za różnica czym się dostanie....? a w kablach nie potrzebuję większego porządku niż jest w tej chwili. ich ułożenie nie robi żadnej różnicy, próbowałem. zresztą nie mam powodu dłubać bo gra świetnie i nie ma żadnych przydźwięków. tylko to napięcie spada. obejrzałem pod lupą luty na płytce, podejrzane jeszcze raz podgrzałem. wszystko jest niby ok. a napięcie spada...:( nie mam pomysłu, wszystkie elementy wyglądają na prawidłowo wlutowane.



Pomierz rezystory w zasilaczu.Może padł stabilizator LM 317/337, miałeś chwilowo odwórcone napiecia.A jak jest na jałowym bez obciążenia pre..Zrób tak jak radzi Konstruktor.Dokładaj płytki które nie robią strat.mierząc U wej na 4x pin'ie.Mierząc gałąź- i +.W końcu znajdziesz w której jest błąd..A potem to szukanie sekcji i sprawdzanie elementów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Niby tak, ale wydać trzeba. W swoim mam 8 takich ... są droższe niż cały set Nudy ...



Może kiedyś ... na razie nie myślę, mam zamiar odpoczywać i zając się swoim torem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

ricon, w odłaczanie już się bawiłem, walnięta jest jedna płytka mc, tor mm jest bez zarzutu. przyglądałem się stabom na mc ale nie bardzo wiem jak mam zdiagnozować czy walnięty czy nie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Ja też bym nie wiedział jak zdiagnozować.Pozostała by inwestycja w nowy(kilkdziesiat groszy) i podmiana na próbę. ew tranzystory (tez grosze) a jak byś wiedział która gałąź to jeszcze zminimalizowałbyś koszty.W 5 PLN się zmieścisz:(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arnipl]

Witam, mam pytanko zielony kond muse 4,7 50v w sekcji mm do lutowania w miejsce 2u2 lutować patrząc na polaryzacje[?] czy nie ma to znaczenia?pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

elektrolit ,więc zachowaj polaryzację.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Kwietnia 2011 przez ricon

[ahaja]

To jest bipolar do audio. Nie jest to krytyczne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arnipl]

Czyli nie ma znaczenia? Jeśli jest to gdzie powinien być + na pcb :) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mate_ous]

Jeżeli znalazła by się osoba, która posiada płytki do tego projektu na sprzedaż proszę o kontakt. Mile widziany cały zestaw z elementami. Chętnie dorzucę dla sprzedawcy dobrą whiskey. Mój mail w "o mnie".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

> arnipl

'Plus' jest od strony zasilania - na ten pin wchodzi sygnał z opampa przez rezystor 49,9R. popatrz na rysunek płytek i będziesz wiedział.



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arnipl]

Ok dziękuje bardzo za pomoc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Czy ma ktoś możliwość dokonania pomiarow tlumienności(separacji ) kanałów w sekcji MM i MC.

Projekt dual mono więc powinna być równa wychodzącej z wkładki,ale ....?

Podobnie nurtuje mnie w temat w poprzedniej wersji czyli Forumowym PhonoStage MM/MC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
