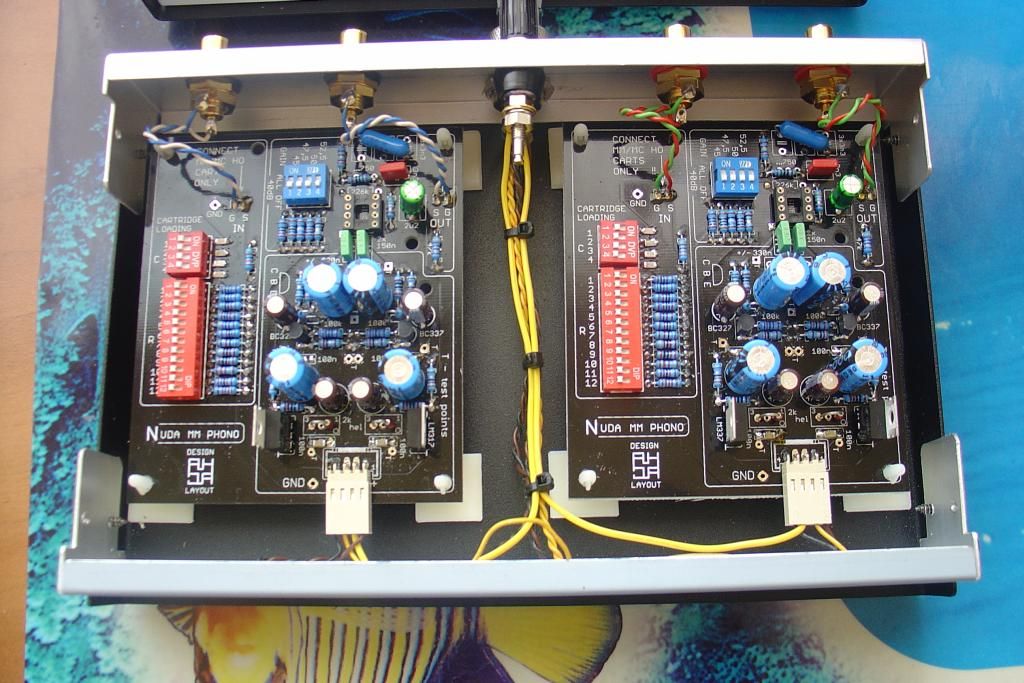

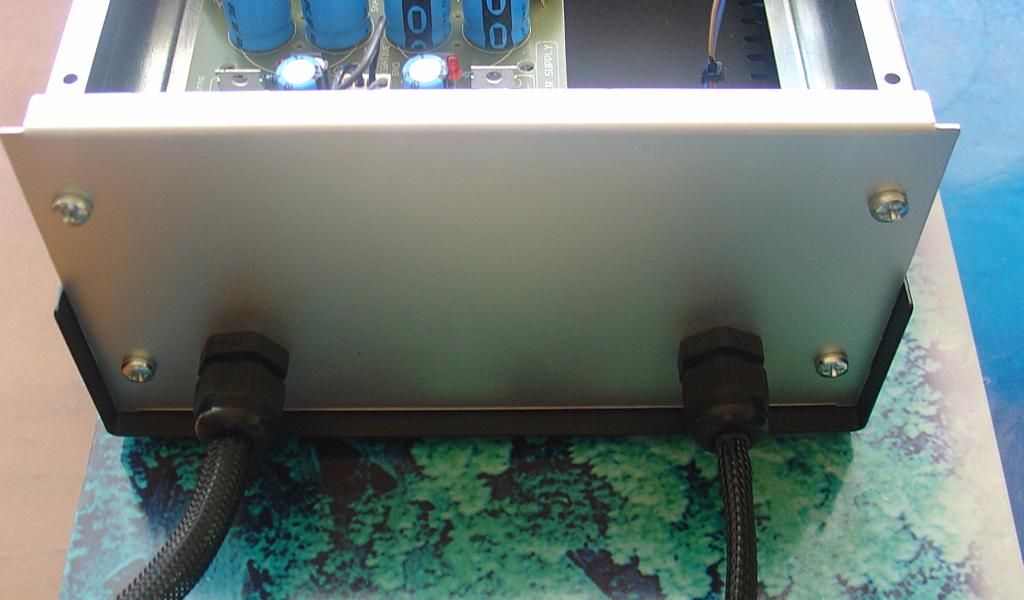

Nuda Phono

Waluch · 20 Sierpnia 2011

Wczoraj dostałem NUDĘ kupioną od kolegi grzechniks, dziękuję za udaną transakację, i świetne zapakowanie paczki.

Nuda gra znacznie lepiej od poprzedniego forumowego pre, praktycznie pod każdym względem, lepsza lokalizacja instrumentów, wybrzmiewanie, scena

'niestety' gra także lepiej od pre Bugle

wielkie dzięki Ahaja za pracę włożoną w NUDĘ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Harrold1986 · 20 Sierpnia 2011

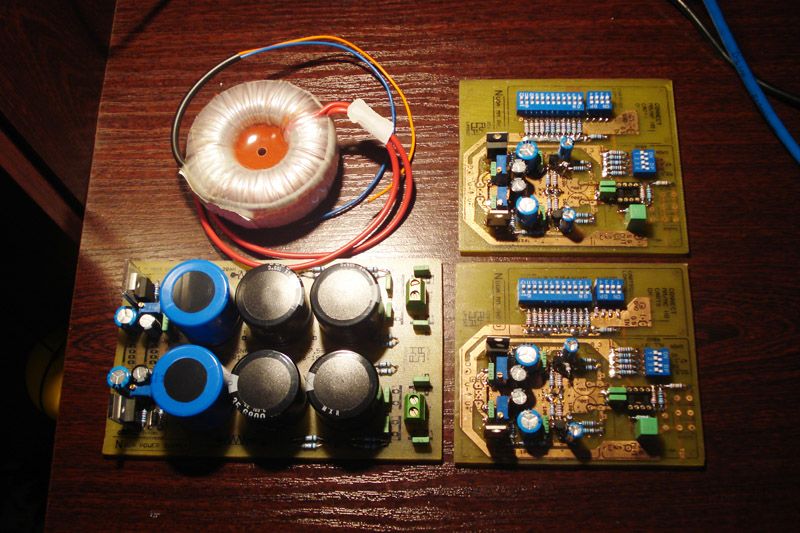

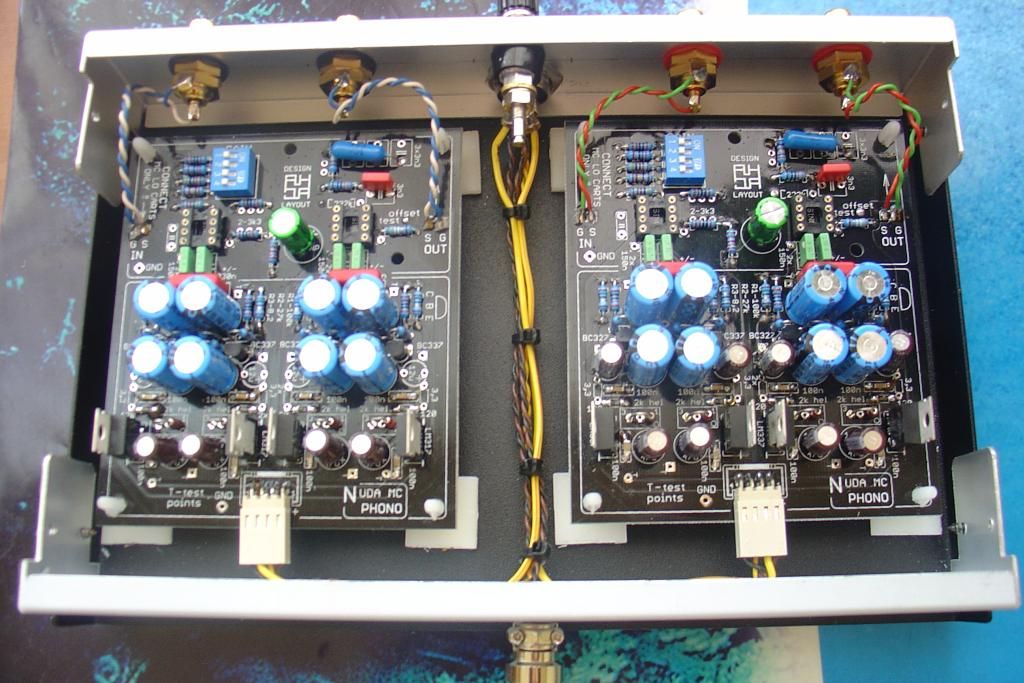

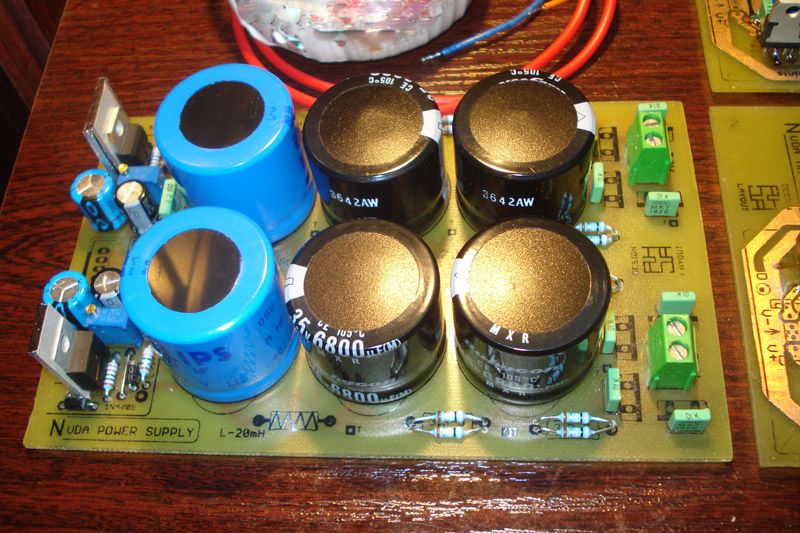

Ja postanowiłem sam wykonać swoją 'nudę', czyli samodzielnie wytrawić płytki i kupic elementy (DIY to DIY hehe :). zająłem się tylko częścią MM, bo taką potrzebuje. wbrew pozorom samodzielne wykonanie płytki dwustronnej nie jest w cale trudne, wymaga tylko lutowania części elementów z dwóch stron. Tu wielkie dzięki Ahaja za dostarczoną dokumentacje i pliki do termotransferu. Brakuje jeszcze kilku elementów, ale całość juz powoli nabiera wyglądu

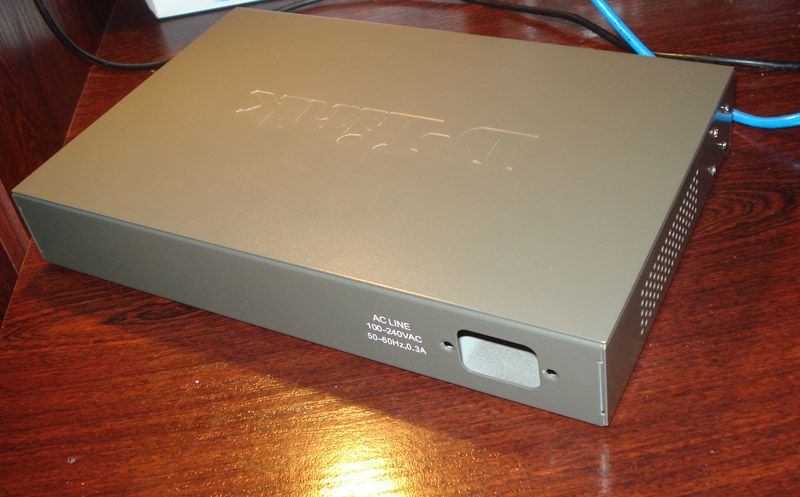

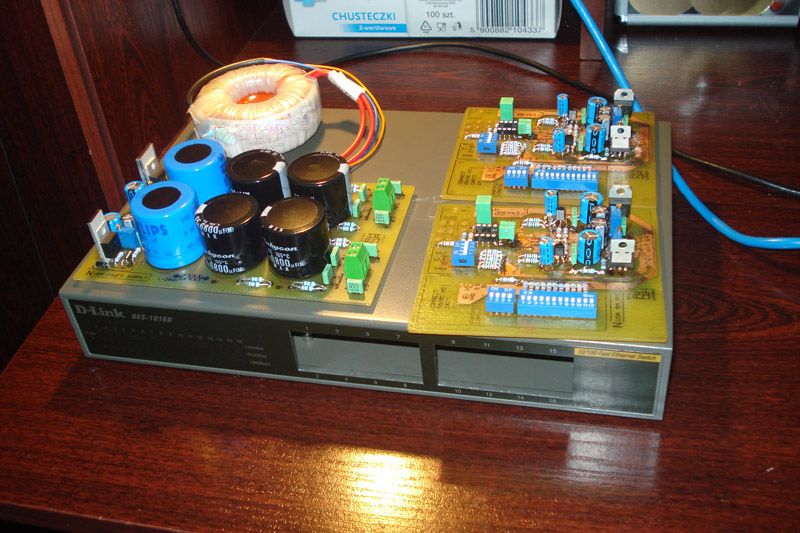

Za domek do całości będzie służyła obudowa po starym switchu. Musze tylko znaleść ładny panel na przód żeby dobrze się prezentowała.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Sierpnia 2011 przez Harrold1986

artw · 20 Sierpnia 2011

Ja postanowiłem sam wykonać swoją 'nudę', czyli samodzielnie wytrawić płytki i kupic elementy (DIY to DIY hehe :).

ładnie Ci płyteczki wyszły gratulacje

Ja sam robiłem płytki zasilacza ,bo Ahajowe były dla mnie za szerokie,ale na dwustronne termotransferem się jeszcze nie porywałem.Napisz czy to trudne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Harrold1986 · 20 Sierpnia 2011

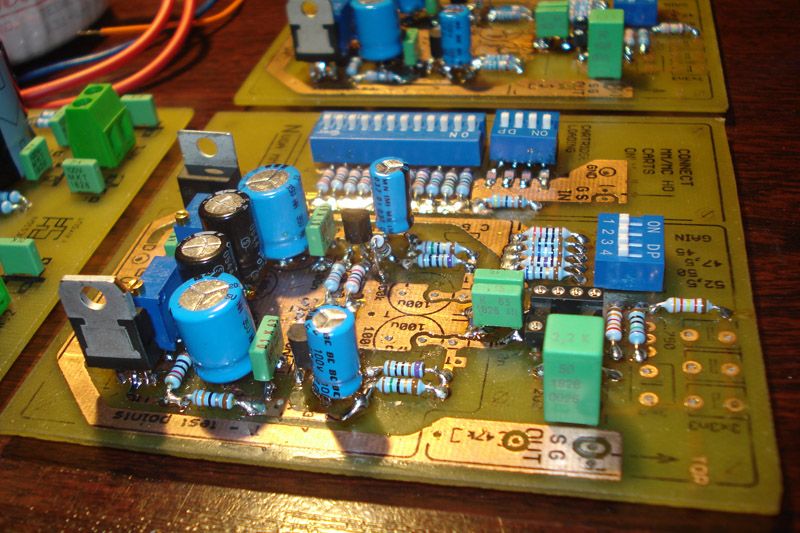

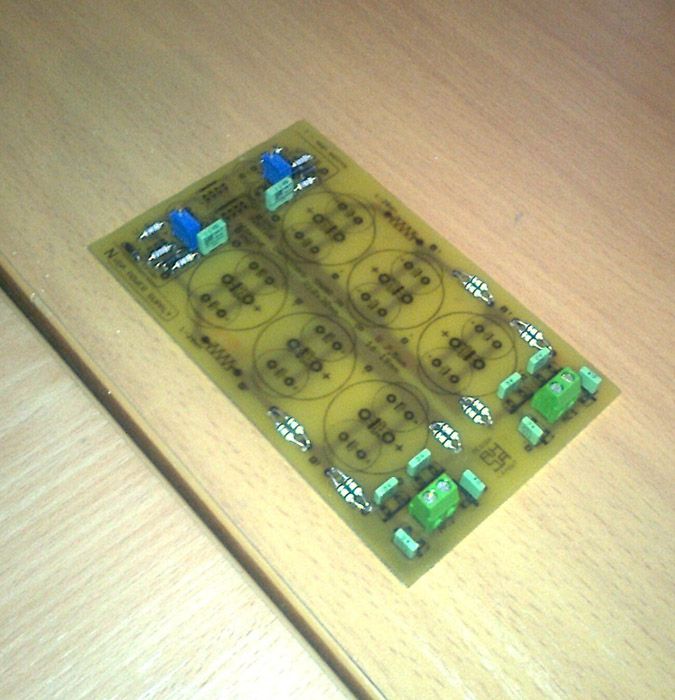

Nie jest to szczególnie trudne. Po wydrukowaniu obrazków do termotransferu równo wyciąłem wzór płytki i laminat tak aby miał taką sama wielkość. Najpierw zaprasowałem górną warstwę płytki, następnie wywierciłem 2 otwory na płytce żeby dobrze dopasować dolna warstwę. Minus takiej metody jest taki że część elementów trzeba lutować na górnej warstwie płytki. Przy rezystorach to żaden problem, natomiast kondensatory muszą wystawać jakieś 3mm nad płytkę żeby dało się je przylutować z górnej strony. widać to na zdjęciu polutowanej płytki dwustronnej.

Nadruk robiłem na papierze kredowym, nie polecam drukowania na folii bo wychodzi gorzej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 20 Sierpnia 2011

Dziękuję.

Pisałem o małych upgradach. Warto to zrobić bo wtedy gra jeszcze lepiej.

Zamiast helipotów - diody zenera (plus ledy w zasilaczu).

MM:

wyjście rezystora w NFB (226k) podpiąć za rezystorem 47/49R, a nie bezpośrednio do wyjścia opampa.

MC:

zamiast 232k w NFB można dać 249k. Zapinając jego wyjście również za rezystor wyjściowy 47/49R.

Zwiększyć wzmocnienie: zmniejszyć rezystory między stopniami (2-3k3) do 1k.

Zenery podobnie jak w sekcji MM.

Bardzo często mam pytania o to jak gra ten zestaw...

Kiedy go projektowałem co jakiś czas wpadały pewne pomysły, które dodawałem do niego i się rozrósł ... na tyle, że proste phonostage dostępne w sklepach nie są dla niego partnerem/rywalem. Osobiście nie chciało by mi się lutować blisko 500 elementów by coś było 'może lepsze' od Bugle Jima Hagermana, Primare, Grahamów etc. Potem miałem okazję porównywać z naprawdę uznanymi konstrukcjami.

Konkluzja - ograniczeniem dla niego jest napęd/ramię/wkładka. Warto mu zapewnić poważnego partnera.

pamiętać należy również, by spędzić trochę czasu na dopasowaniu R/C dla wkładki/ek, którą/e się posiada.

:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

artw · 20 Sierpnia 2011

Dziękuję.

Pisałem o małych upgradach. Warto to zrobić bo wtedy gra jeszcze lepiej.

MM:

wyjście rezystora w NFB (226k) podpiąć za rezystorem 47/49R, a nie bezpośrednio do wyjścia opampa.

mozesz to narysowac?Płytka jest czarna jak diament i nie wiadomo co jest gdzie:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 20 Sierpnia 2011

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wejdź tam, potem w 'schems' i ściągnij sobie pdf - będziesz miał schemat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

artw · 21 Sierpnia 2011

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wejdź tam, potem w 'schems' i ściągnij sobie pdf - będziesz miał schemat.

na schemacie to oczywiste,chodzi mi jak wlutować ten opornik w płytkę,tam wszystko jest pod soldermaską

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 21 Sierpnia 2011

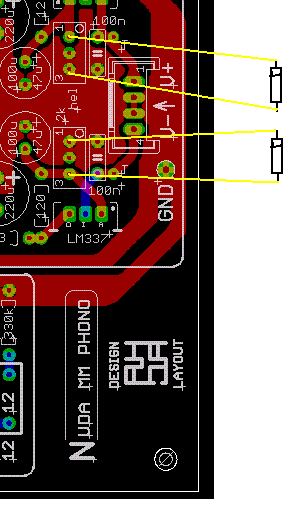

Jak sobie obejrzysz pcb to zobaczysz ścieżki ... ;-)

Albo:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**burz** · 21 Sierpnia 2011

Ahaja, przewidujesz drugą edycję nudy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

artw · 21 Sierpnia 2011

Jak sobie obejrzysz pcb to zobaczysz ścieżki ... ;-)

Albo:

wielkie dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zbymar · 21 Sierpnia 2011

.....Ahaja, przewidujesz drugą edycję nudy?

Myślę, że będzie więcej chętnych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nsk · 21 Sierpnia 2011

I ja też byłbym chętny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

misiek1999 · 22 Sierpnia 2011

i ja tez bylbym chetny ..:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 22 Sierpnia 2011

Niewykluczone, że kiedyś będzie druga edycja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ricon · 22 Sierpnia 2011

Niewykluczone, że kiedyś będzie druga edycja.

Znając ambicję Konstruktora , niewątpliwe jeszcze lepsza od pierwszej :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Davis · 24 Sierpnia 2011

ma ktoś może sprzedac obudowy z modushop?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bat73 · 24 Sierpnia 2011

Może by tak zebrać się i kupić większą paczkę obudów z modushop. Przy większej ilości można uzyskać rabat a koszty przesyłki które dla 1 obudowy są słone rozłożą się sensownie. Trzeba tylko chętnego który jest w stanie obsłużyć to zamieszanie. Ja niestety nie podołam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Davis · 24 Sierpnia 2011

ja moze i bym podolal ale kwestia ilu chetnych

a moze ktos wie gdzie w polsce mozna kupic jakies sensowne obudowy bo te z hydrogig sa takie sobie, nie widac u nich zadnego rozwoju, klepia takie same od lat :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
