Hybryda MOSCODE

[andrejos1]

a czy ktoś się zastanawiał nad zastosowaniem tranzystorów semelaba alfetów np. ALF08N16V i ALF08P16V są raz droższe od 2sk1058 i 2sj162 ale też lepsze

[andrejos1]

Mam jeszcze takie pytanie po co stosować na wyjściu kondensator na 100V bo przecież tam nie będzie napięcia większego niż 50V. Może kolega Bogdan jest w stanie pomierzyć napięcie na tym kondensatorze przy pełnym wysterowaniu wzmacniacza

[asta]

Napięcie przy pełnej mocy będzie na pewno miało ponad 60v,problemem będzie dobranie odpowiedniego kondensatora na wyjście,na 63v jest większy wybór,i tak bez mkp równolegle się nie obędzie,kiedys w takim układzie przy jednym zasilaniu najlepiej mi podszedł rubycon usr.

[andrejos1]

przy napięciu tak jak powiadasz 60V to przy głośnikach 4ohm prąd płynący wynosiłby 15A a przy 8ohm 7,5A na co i tak tranzystory nie pozwolą. Ale w tym miejscu spokojnie można dać kond. 63V dla których wybór jest zdecydowanie większy niż 100V a co za tym idzie i pojemności mniejsze przy zachowaniu rozsądnych gabarytów

[asta]

Powinien wytrzymać kond.o napięciu 63V.Jednak Dla świętego spokoju dałbym na 100v,choćby na wypadek uszkodzenia któregoś z tranzystorów.Szkoda głośników.A teoria mówi że przy zasilaniu jak w tym układzie napięcie na kondensatorze wyjściowym to połowa napięcia zasilania plus moc wyjsciowa czyli parenaście woltów dodać.

[artw]

Jakieś wieści z placu boju z elementami?

[krowaklara]

Jakieś wieści z placu boju z elementami?

wygląda na to że trany mocy juz mam dla wszystkich

łatwo nie było



jak będę miał w je w ręku napiszę więcej

wszystkie elementy planuję zgromadzić w tym tygodniu

[artw]

To super wieści:)

[bikerbo]

Jak ktoś chce, to ja mogę mój kit oddać...

[Gość JanF]

Jak ktoś chce, to ja mogę mój kit oddać...



To ja się piszę!

[krowaklara]

To ja się piszę!



jak już się dogadacie dajcie znać

[artw]

Widzę dużo zmian( w większości pozytywnych) na arkuszu.Czekam jeszcze na uzupełnienie jednej pozycji-do rozliczenia.Myślę ,że Krowaklara powinien zawrzeć w tej pozycji ,oprócz naturalnych rozliczeń wynikających z cen,koszty logistyki(szeroko rozumiane marnowanie zdrowia i nerwów na tłumoków co sami nie potrafią kilku oporniczków kupić)

[krowaklara]

Myślę ,że Krowaklara powinien zawrzeć w tej pozycji ,oprócz naturalnych rozliczeń wynikających z cen,koszty logistyki



eee.....po prostu bawmy sie dobrze :)))

jak nie będzie poślizgu z niczym to poniedziałek-wtorek wysyłka

[Gość JanF]

Myślę ,że Krowaklara powinien zawrzeć w tej pozycji ,oprócz naturalnych rozliczeń wynikających z cen,koszty logistyki



To bardzo dobry pomysł, koniecznie do zastosowania!

[andrejos1]

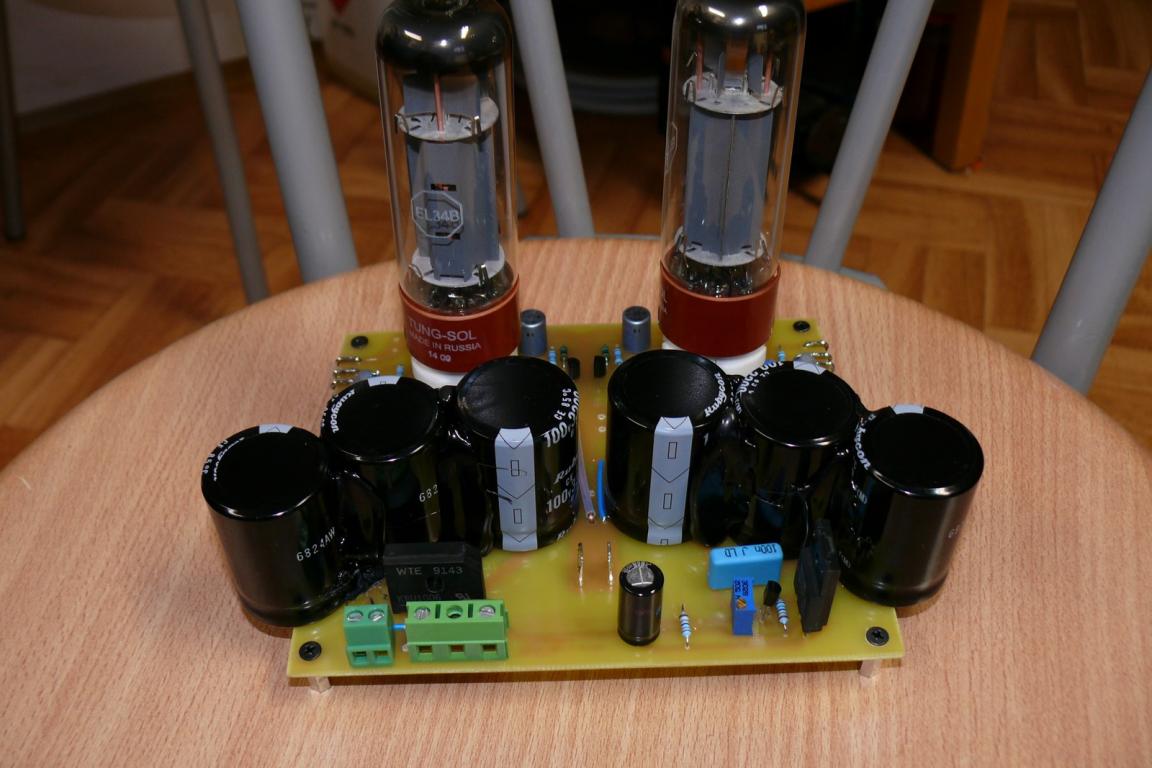

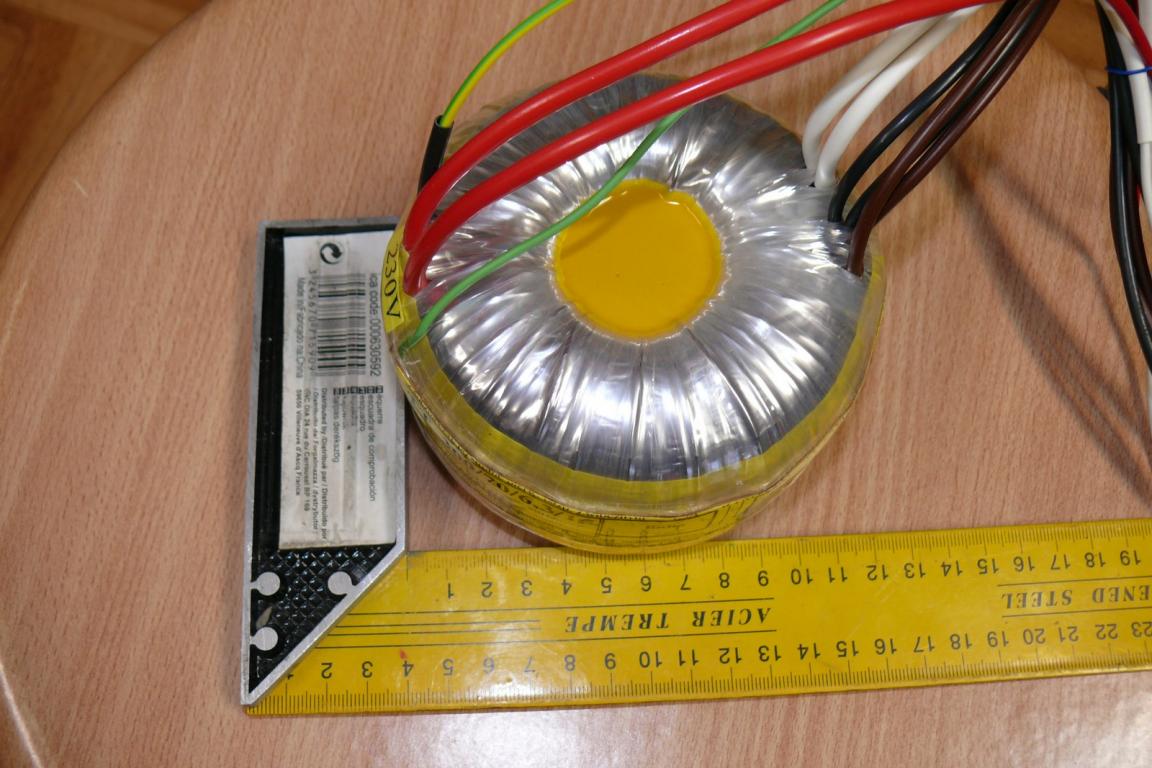

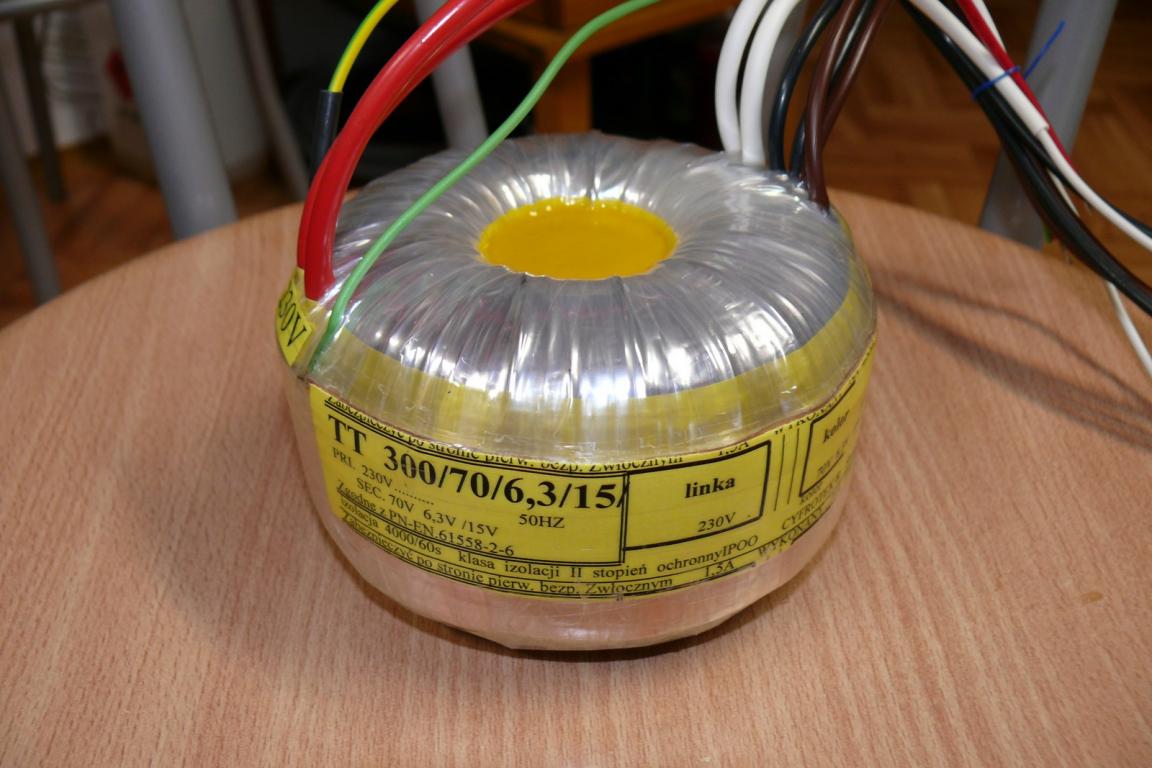

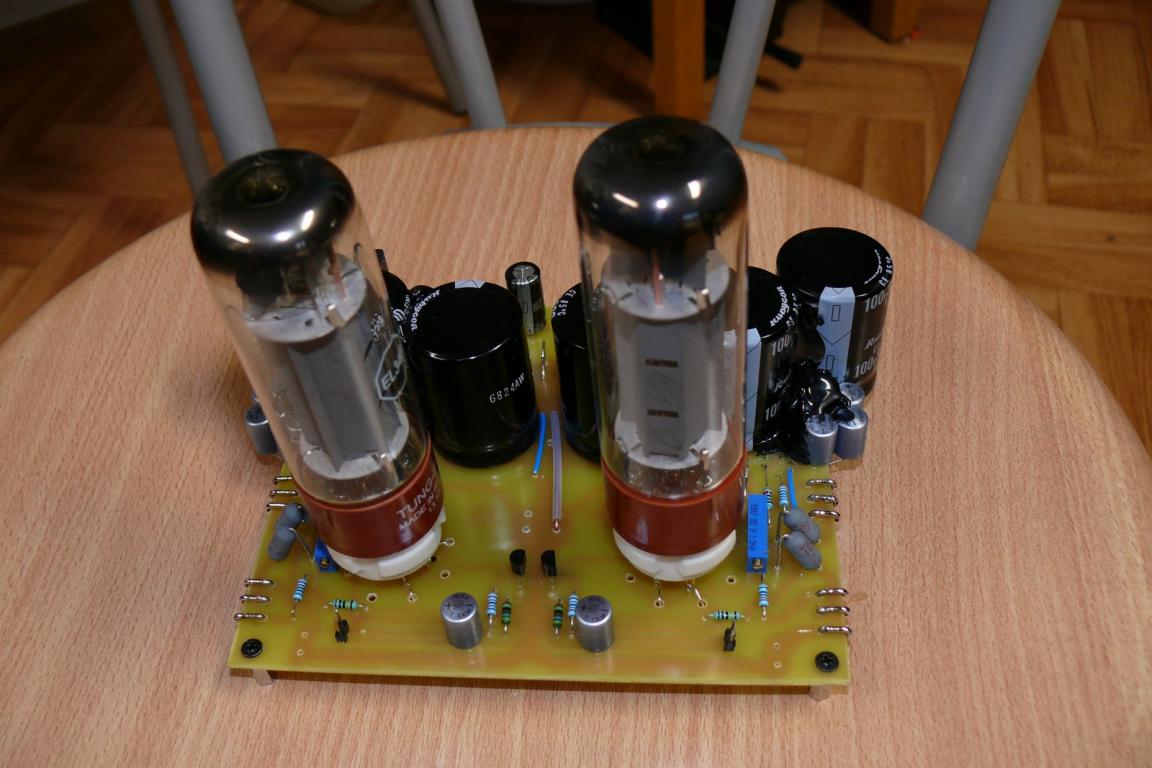

Witam Panowie, z powodu pewnych i nagłych problemów finansowych muszę odstąpić od projektu praktycznie na jego końcu i dlatego mam do odsprzedania prawie gotowy projekt (brakuje jedynie tranzystorów mocy i obudowy). Lampy nowe EL34 Tungsol (dołączam paragon) trafo na zamówienie 70VAC 300VA i dotatkowe 6,3VAC o wydajności 5A do żarzenia lamp i dodatkowy odczep 15VAC na dowolne potrzeby, trafo w pełnym wykonaniu audio (impregnowany rdzeń, zalewane żywicą, ekran pomiędzy uzwojeniami i dodatkowy ekran na zewnątrz trafa - ekrany z wyprowadzeniami) układ wymaga jedynie podlutowania tranzystorów końcowych i wyregulowania pradu spoczynkowego.

koszty jakie poniosłem do tej pory: lampy - 185zl, trafo 170zł, pcb z resztą podzespołów 75zł i odsprzedam za 430zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Zdążyłeś uruchomić wzmacniacz? Może jakaś krótka ocena?Czy nie miałeś problemów z uzyskaniem 100v z transformatora 70v ?

Edytowane 29 Marca 2015 przez artw

[andrejos1]

nie uruchomiłem bo nie mam tranzystorów, z trafa 70VAC uzyskałem 98VDC

[krowaklara]

mam już komplet cześci dla wszystkich

w wolnej chwili zajmę się podziałem dóbr, a to chyba jest najtrudniejsza faza



wszystkie czesci sa markowe, dobrej jakości, nie ma żadnej chały, podróbek ani no-namów



otwory w płytkach mierzyłem na częściach które posiadam ale może się zdarzyć ze trzeba będzie sobie niektóre lekko powiększyć

wiec na wszelki wypadek prosze rozejrzeć się za jakimś pilnikiem iglaczkiem czy wiertłami.



wysyłki będę zaznaczał na arkuszu, będzie podląd stanu w czasie rzeczywistym

[artw]

zacznij od wpisania dopłat w arkusz :)

Edytowane 30 Marca 2015 przez artw

[Gość JanF]

Dzięki za wysyłkę!

[krowaklara]

Zabawki wysłane.



mam nadzieję ze poczta wywiąże się do Świąt

oraz że nie pomyliłem nic...



co do finalnych rozliczeń - nie będzie dopłat, to jest akcja społeczna w moim wykonaniu ;-))

w dwóch przypadkach są większe kwoty które zwracam,

w pozostałych przypadkach różnice są groszowe lub mieszczą się w przedziale nie większym niż 2 złote

więc proponuję nie zawracać sobie tym głowy i uznać temat mini-kitów za zamknięty.



Miłej zabawy i chwalcie się co tam komu uda się ulepić.

[artw]

Wielkie dzięki za prezent świąteczny,czekam teraz niecierpliwie na listonosza.

Wesołych i udanych Świąt

[Gość stary bej]

Może się Wam przyda - http://www.turneraudio.com.au/solidstateamps5+tube-input.html

[aleksandero1]

Paczka doszła! Dzięki



Jeszcze tylko 4 tygodnie czekania na trafo...

[Gość JanF]

http://www.turneraudio.com.au/solidstateamps5+tube-input.html



Dzięki za ten link.

Ciekawy jest układ na stronie 8 - jakby go spieprzyć?!

[artw]

Może się Wam przyda -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



strona fajna ale to jest całkiem co innego.Na tej zasadzie działają wzmacniacze firmy MOSCODE ( stopień wejściowy lampowy,końcowy tranzystorowy) natomiast nasz Moscode działa trochę inaczej.Koncepcja niby ta sama,hybryda lampa+tranzystor,ale realizacja całkiem inna.Ciekawa za to jest zbieżność nazw firmy MOSCODE i wzmacniacza MOSCODE Jeffa Macauleya.Ktoś może wie/wczytał się/skąd ta zbieżność?



Dzięki za ten link.

Ciekawy jest układ na stronie 8 - jakby go spieprzyć?!

Jeśli piszesz o układzie Macauleya ze str 8 tego wątku proponowanym min przez Szybki Gonzo to

da się go zrobić na "naszej" pcb, ale to zupełnie inna zasada niż Moscode.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Kwietnia 2015 przez artw

[krowaklara]

Ciekawa za to jest zbieżność nazw firmy MOSCODE i wzmacniacza MOSCODE Jeffa Macauleya.Ktoś może wie/wczytał się/skąd ta zbieżność?

ZGADUJĘ że jest to nazwa rodzajowa dla tego typu urządzeń powstała z połączenia MOSfet i casCODE,

Możliwe że firma Moscode była pierwsza i potem nazwa przyjęła się vide electrolux ale to tylko domysły.

[asta]

Zapytajcie Bogdana,założyciela wątku.

[Gość JanF]

Jeśli piszesz o układzie Macauleya ze str 8 tego wątku proponowanym min przez Szybki Gonzo to

da się go zrobić na "naszej" pcb, ale to zupełnie inna zasada niż Moscode.



Przejrzałem szybko ten artykuł w pracy i z pierwszego (dobrego) wrażenia nic nie zostało.

Owszem, schemat zawiera lampę, ale w dźwięku wkładu z tej lampy będzie niewiele, lub wcale.

To nie ma prawa brzmieć 'lampowo'.

[artw]

paczka dotarła ,bardzo dziękuję

PS. stłukłem el34:(:(:(



na pcb brak otworu pod jedną nogę R10 trzeba wywiercić samemu
