Czy tutaj jest cos nie tak z uziemieniem?

[qkizz]

Pewien koles skomentowal jeden z "moich wynalazkow" w taki sposob:



"However you may have a shorted turn on that one

transformer. You usually do not want to connect the ground to the center

post of the transformer, this creates a shorted turn and basically reduces

the capability of that transformer."



Chodzi mu mniej wiecej o to ze uziemienie z gniazdka jest podpiete do sruby mocujacej transformator a tak ponoc nie moze byc.

Tlumaczy on tym ze to powoduje "zwarty zwoj" w transformatorze i wogole zmniejsza efektywnosc transformatora.



Po tym jak to przeczytalem to poprostu zglupialem. No przeciez okragle talerze mocujace trafo sa odizolowane dosc dobrze poprzez gumowe podklady.

A pozatym jak uziemienie podlacze do obudowy to chyba na to samo wyjdzie.



Powiedzcie co o tym sadzicie?

Dzieki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

Wszystko zależy od tego, czy obwód się zamyka. Jeśli uziemienie masz podpięte tylko i wyłącznie w tym miejscu to nie sądzę, żeby był zwarty zwój.

[bodo_z]

popatrz na to jak na obwód elektryczny, a na śrubę przewód i obudowę jak na uzwojenie , jeżeli podłączysz przewód na dole śruby to nie będzie problemu z w ten sposób powstałym zwojem na trafie.

[max-bit]

I gość ma 100 % racji to nic innego jak zwarty zwój o dość dużej impedancji ale zawsze efekty tego mogą być różne to ze będzie to ciut grzać to "malusi problem ?)" to ze będzie to powodować różne inne efekty w układach około ległych to 2.

Rozwiązanie proste jak konstrukcja cepa podłączyć to byle nie tam :)

Łączenie masy aby nie robić pętli to dość powszechny problem w amatorskich układach zasada jest dosć prosta (co czasmi wręcz widać na wzmacniaczach dobrych) punkt masy "0" łączymy w jednym punkcie unikamy pętli .... za wszelką cenę

[witek_z]

Odepnij przewód uziemiający od trafa i podłącz omomierz jednym końcem do niego a drugi do obudowy, jeżeli jest zwarcie to koleś ma rację.

[qkizz]

Dzieki za wyjasnienie.

Czyli jak podlacze uzimienie do obudowy kolo gniazda to powinno byc ok.

[Grzegorz7]

Jeśli przewód ochronny byłby podłączony jedynie do wzmacniacza nie byłoby problemu.



W przypadku innych klocków o chassis podłączonym do przewodu ochronnego, faktycznie zamknie się obwód przez:

sieć (przewody ochronne) – kabelek do śruby – śrubę – chassis – obudowę – jakiekolwiek kable IC (masę np. RCA) – drugie urządzenie analogicznie…

Zakładam, że masa sygnałowa jest przy zaciskach IC podłączona z obudową a ta z chassis.



Praktyką powinno być nie podłączanie do śrub od góry żadnych kabli. Koledzy dobrze doradzają.

[loszmi]

W mojej domowej instalacji uziemienie jest podłączone w głównej skrzynce do "0", więc uziemianie obudowy może spowodować ogromne kłopoty. ?



A tak bajdełej - schludny wzmak. Może więcej zdjęć, w tym szczegóły obudowy?

[witek_z]

Dzieki za wyjasnienie.

Czyli jak podlacze uzimienie do obudowy kolo gniazda to powinno byc ok.

Chodzi o to że chyba filtr sieciowy (jej własna metalowa obudowa) jest już połączona z masą obudowy, więc bez sensu jest łączyć wyjście uziemiające filtra z obudową.

Może być też tak że obudowa filtra nie jest fizycznie połączona z zaciskiem uziemiającym filtra, w takim przypadku można połączyć wyjście z filtra do obudowy gdzieś blisko.

A najlepiej byłoby gdyby wejście było połączone z uziemieniem a wyjście uziemiające nie było podłączone do obudowy.(ale tylko wtedy gdy obudowa filtra nie jest połączona z wejściem lub wyjściem)

[qkizz]

Wlasciwie to powinienem zaczac od poczatku:

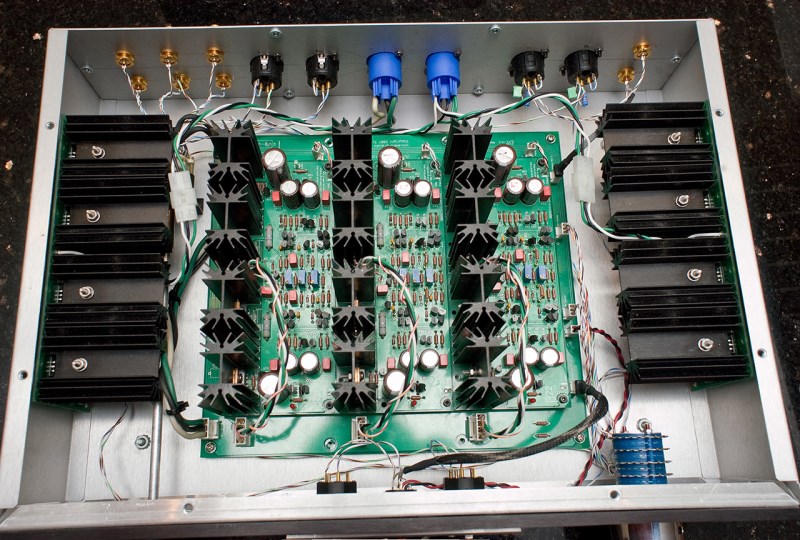

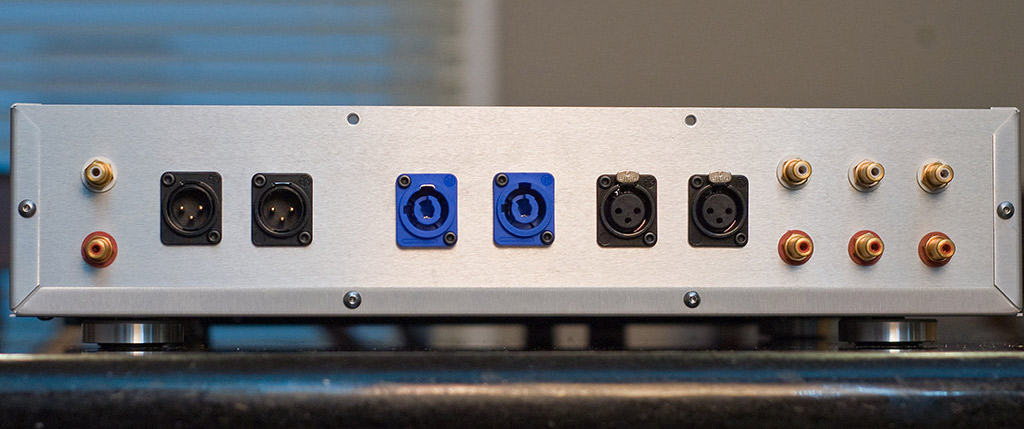

Na zdjeciu jest tylko PSU do przedwzmacniacza. Samo PSU jest uziemione do ziemii z gniazdka i w zasadzie sama obudowa filtra styka sie z obudowa zasilacza i chyba nawet nie bylo potrzeby zaby siac zamet z tym zielonym kablem uziemniajacym do transformatora.

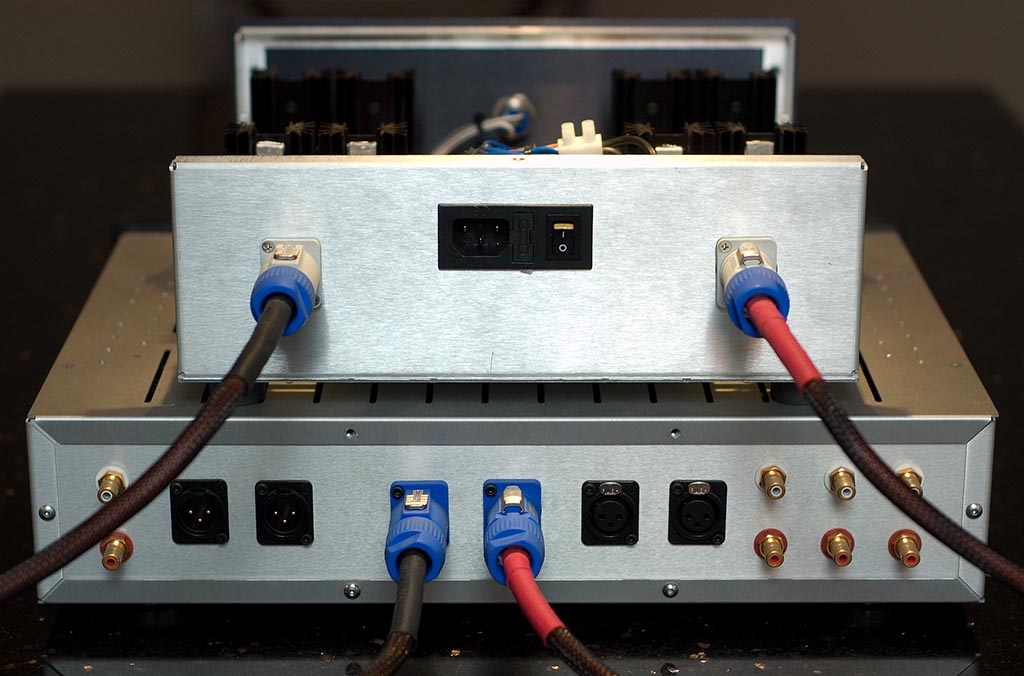

A tak wyglada calosc: :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[max-bit]

hmmm wszyscy ci napisli mniej wiecej o co chodzi ... resztę musisz poznać sam .

[witek_z]

Więc odłącz ten zielony przewód do trafa oraz odizoluj obudowę filtra od obudowy zasilacza, nie podłączaj wyjścia uziemiającego do obudowy.

Filtr będzie spełniał swoją funkcję ponieważ zacisk uziemiający jest uziemiony poprzez przewód sieciowy.

[gqsoft]

Jeszcze jeden możliwy problem:

Masa gniazd RCA jest najwyraźniej połączona z obudową? Od zewnątrz widać podkładki izolacyjne (te białe i czerwone), ale od środka już chyba zabrakło izolacji...

Najczęściej gniazda RCA izoluje się od obudowy, a masę tych gniazd doprowadza się osobnym przewodem do centralnego punktu masy lub do PCB.

[qkizz]

Gniazda RCA izoluje sie od metalowej obudowy jezeli w jednej obudowie jest i zasilanie i elektronika audio. Wtedy obudowa jest uziemiona z ganizdka zasilajacego a mase sygnalu audio nalezy wtedy izolowac od obudowy. Jesli jest tak jak w moim przypadku czyli zasilacz jest osobno wtedy obudowa przedwzmacniacza idzie do ziemii z sygnalu audio. Chyba dobrze to rozumiem.

[witek_z]

Gniazda RCA izoluje sie od metalowej obudowy jezeli w jednej obudowie jest i zasilanie i elektronika audio. Wtedy obudowa jest uziemiona z ganizdka zasilajacego a mase sygnalu audio nalezy wtedy izolowac od obudowy. Jesli jest tak jak w moim przypadku czyli zasilacz jest osobno wtedy obudowa przedwzmacniacza idzie do ziemii z sygnalu audio. Chyba dobrze to rozumiem.

Gniazda RCA zawsze się izoluje.

Szkoda że nie masz jednego zasilacza, dwa trochę komplikują sprawę.

Masę jednego zasilacza (tam gdzie po prostowniku kondesatory się zbiegają) łączysz z masą obudowy. (drugi zasilacz analogicznie w tym samym miejscu co pierwszy)

Wszystkie RCA trzeba odizolować, a jedną masę RCA w którymkolwiek kanale trzeba połączyć z obudową, jeden RCA w drugim kanale trzeba połączyć z obudową przez kondesator ceramiczny (10nF) z obudową.

[adalbert]

Wszystkie RCA trzeba odizolować, a jedną masę RCA w którymkolwiek kanale trzeba połączyć z obudową, jeden RCA w drugim kanale trzeba połączyć z obudową przez kondesator ceramiczny (10nF) z obudową.



Nigdzie w żadnym fabrycznym wzmacniaczu nie widziałem,żeby gniazdo RCA było bezpośrednio połaczone z obudową.A to z tego powodu,że zazwyczaj są do nich podłączone cieniutkie kabelki bo takie są wystarczające do poprowadzenia sygnału i niestety masa prowadzona takim drucikiem to porażka

( tzw świński ogonek, który przez swój przekrój ogranicza przepłw prądów wyrównawczych ).Jeśli płytka jest dobrze zaprojektowana wszystkie gniazda się izoluje,a w jednym punkcie masy na płytce daje się metalowy dystans do obudowy najlepiej miedziany czoła pocynowane i to jest połączenie godne masy.

Co do zdjęcia założyciela wątku sprawa jest prosta. Po prostu ekran filtra jest połączony z bolcem

uziemiajacym, a filtr z obudową i to jest wystarczające,żadnych innych kabli do obudowy nie potrzeba.

Jeśli była by potrzeba połączyć masy zasilaczy do obudowy to od każdego z nich równolegle można podpiąć przewód o większym pzrekroju do końcówki "O" w filtrze i to samo jeśli trafa by miały ekran.

[witek_z]

cyt."Nigdzie w żadnym fabrycznym wzmacniaczu nie widziałem,żeby gniazdo RCA było bezpośrednio połaczone z obudową."



To może mało widziałeś.

My mówimy o przedwzmacniaczu a nie o wzmacniaczu.

[qkizz]

Obudowa przedwzmacniacza w jakis sposob musi byc ekranowana. Zasilacz jest uziemiony do obudowy ze wzgledu bezpieczenstwa, natomiast obudowa przedwzmacniacza poprzez RCA do zmiemi sygnalu (zeby byla ekranowana). To jest chyba najprostsze rozwiazanie. Pozatym sprzet jest cichutki i nie slychac zednych zaklocen ani tez petli.



W samym zasilaczu zgodnie z sugestiami odlaczylem uziemienie od sruby mocujacej transformator i podlaczylem bezposrednio do obudowy. Jako ze sprzet zostal wystawiony na sprzedaz chcialem uniknac odpowiadania na pytania "dlaczego obudowa jest nie uziemiona bo zadnego kabla od gniazda nie widac"



Dzieki za pomoc
