Elektryczne przewody instalacyjne 3x4 mm2 - Przegląd

[globtroter1]

Witam,



Zamierzam dołożyć u siebie jeszcze jedną bezpośrednią linię elektryczną od licznika do sprzętu audio. Rozglądam się za solidnym, "zwykłym - tanim!" przewodem instalacyjnym 3x4 mm2. Najlepiej z ekranem i żyłą spływową. Co możecie polecić, jakie są Wasze doświadczenia z tym związane. W miarę możliwości wpisujcie proszę markę, model, cenę i ewentualne zdjęcia. Może uda nam się w jednym miejscu zebrać trochę ciekawych informacji na ten temat. Pozdrawiam.g.



Na początek znalazłem coś takiego.

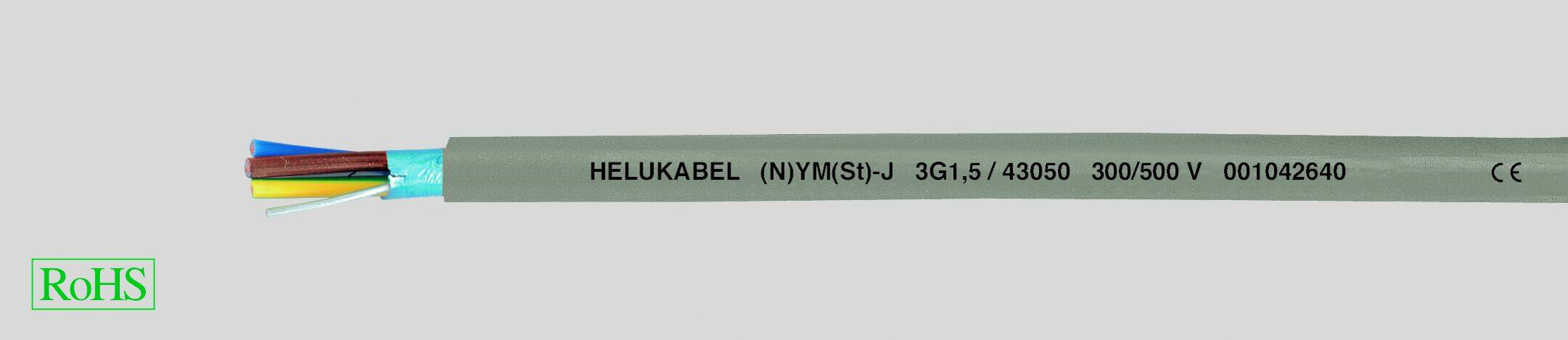

Helukabel (N)YM(St) -J ekranowany przewód instalacyjny w izolacji PVC z żyłą spływową

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość chml]



3x4 mm2. Najlepiej z ekranem i żyłą zwrotną.







Co to jest żyła zwrotna?

[globtroter1]

Co to jest żyła zwrotna?

Przepraszam.Żyła spływowa.

Ta żyła nie jest oczywiście warunkiem koniecznym. Ważne, by kabel miał jednak ekran ograniczający zakłócenia EMI i RFI.

[Grzegorz7]

A czy żyła spływowa nie jest konstrukcyjnym elementem umożliwiającym podłączenie ekranu (zwykle delikatnej folii), elektrycznie połączona z ekranem?

[PMD]

W swojej instalacji użyłem Lapp Kabel

5-cio żyłowy, lite przewody 4mm2, z ekranem z miedzianej siatki(oplot)na zewnątrz oczywiście koszulka z jakiegoś tworzywa. Nie pamiętam oznaczenia fabrycznego.

[globtroter1]

A czy żyła spływowa nie jest konstrukcyjnym elementem umożliwiającym podłączenie ekranu (zwykle delikatnej folii), elektrycznie połączona z ekranem?



Dokładnie tak jest. Jest połączona (styka się) z cienkim ekranem na całej długości kabla - tak jest w przypadku wspomnianego przeze mnie Helukabla. W tym przypadku ma ona przekrój 1,5 mm2, więc w przeciwieństwie do folii da się spokojnie przymocować.

[terror twins]

a przepraszam będzie jakiś efekt tej lini, bo też myślałem o tym, chcę mieć pewność

[globtroter1]

Ten Lapp Kabel silnoprądowy NYCY (NYCWY)wydaje się wyjątkowo dobrze ekranowany.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cir]

czy ktos moze dac komentarz co do sensu wykonania lini zasilajacej z kabli do ukladu z falownikiem ?

w tych układach duze znaczenie ma długosc lini i pole przekroju kabla a to jak widze kolegom nie stanowi problemu

[baltfan]

Witam! Nie sadzę,żeby taka instalka była konieczna w domowych warunkach,zważywszy ,że średnie zapotrzebowanie na moc jest dużo mniejsze.Pakowanie kabli o przekroju 4 mm2 to wzrost pojemności sieci,do tego ekran :)W zupełności wystarczy 2,5 mm2 solid core(łatwiejszy montaż na śrubunkach).Uciągnie najprądożernejsze końcówki.Chciałbym zauważyć,że w nowoczesnych instalacjach domowych,prąd od licznika do skrzynki z zabezpieczeniami wewnątrz lokalu wykonuje się przewodami z reguły 4 mm2.

Osobiście zrobiłem sobie dwie oddzielne linie,jedną do słabszych odbiorników (CD) na 1,5 mm2,drugą 2,5 do wzmacniacza.Nie stosuję żadnych listw itp.Sprzęt wpięty wprost do gniazdka.Oczywiście w pewnych sytuacjach ekranowanie i inne zabiegi z racji silnych zakłóceń może pomóc.

CIR co do linii z układem do falowników,nie mam pojęcia,chodzi o instalkę przemysłową,dużo silników,kilka tokarek na zakładzie plus spawarki itp. :)?

pozdrawiam

[PMD]

tak to zdaje się ten :)
