Konwerter USB-I2S-SPDIF na TAS1020B tryb asynchroniczny 24bit/96kHz

[JarekC]

Wyjścia w konwerterze są zrealizowane w następujący sposób.

Sygnał z WM8804 jest podawany:

-na wyjście COAX przez układ RC na transformator PULSE PE65612

-na wyjście OPOTO przez nadajnik TOSLINK (TOTX147 lub odpowiednik)

- wyjście AES/EBU poprzez nadajnik symetryczny ST485 i transformator PE65612

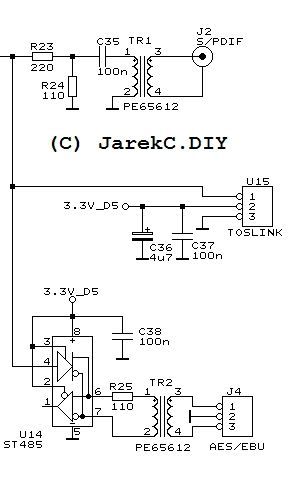

Szczegóły na załączonym fragmencie schematu.



Na płytce jest złącze do podłączenia gniazda XLR.



Info na temat podłączenia gniazda i kabla można znaleźć tutaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ofertę cenową prześlę na PW.
