Selektor wejść – przedwzmacniacz pasywny/aktywny

Recommended Posts

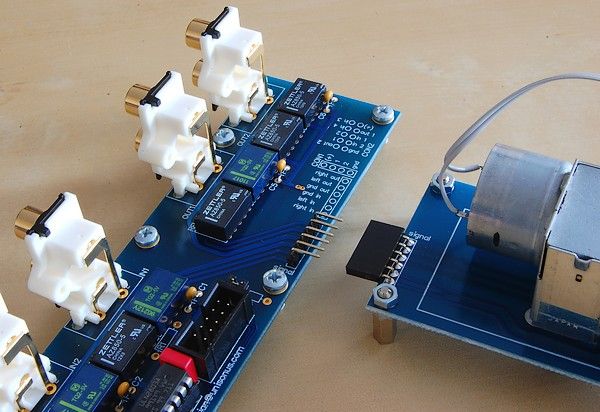

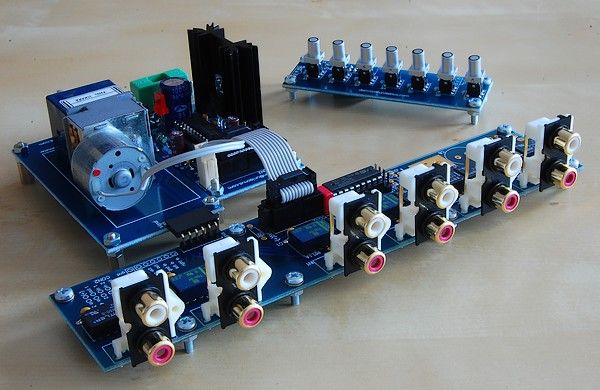

Płytka selektora wejść chodziła mi po głowie już od dłuższego czasu jako uzupełnienie PVC, jednak dopiero teraz znalazłem czas na dokończenie projektu. Na płytce znalazło się miejsce na 4 wejścia oraz 2 wyjścia. Do każdego z nich przypisane są po dwa przekaźniki – sygnałowy oraz masy (można go zastąpić zworką). Wolną przestrzeń zagospodarowałem dodatkowym zasilaczem który można wykorzystać do zasilania przekaźników na wyższe na pięcie.



Przy okazji powstała odmłodzona wersja płytki sterownika potencjometru ALPS z silniczkiem która współpracuje z selektorem:

- płytka z podświetlanymi przyciskami (6 wejść, 2 wyjścia, mute)

- możliwość sterowania pilotem podczerwieni (najbardziej popularne: RC5 i SONY)

- złącze przycisku ON/OFF

- sterowanie 4 wejściami, 2 wyjściami oraz dwa dodatkowe kanały (np. opóźnienie załączenia lamp)



Pomiędzy płytką potencjometru a selektora jest złącze które pozwala na dodanie przedwzmacniacza lub bufora (lampa, tranzystor, op-amp).

post-772-049649000 1294313002_thumb.jpg

post-772-012574000 1294313027_thumb.jpg

post-772-028223600 1294313039_thumb.jpg

Share this post


Link to post
Share on other sites

Od dawna szukałem czegoś takiego co by mogło wysterować dwie końcowki równolegle.

Co jakiś czas zaglądam na Twoje strony, ale nic jeszcze nie było konkretnego.

Cztery wejścia to trochę za mało. Teraz mam pięć i jest na styk coraz więcej urządzeń

do podłączenia.Czasami przydało by się podłączyć choć na chwilę MP 3 i posłuchać FLAców.

Jak dla mnie sześć wejść to optimum no i projekt bardzo mi się podoba. Jak zawsze wykonanie

rewelacyjne.

pzdr.

Share this post


Link to post
Share on other sites

Płytka jak zwykle profesjonalna

Muszę się zastanowić czy nie zrobić takiej właśnie płytki bo juz zaczyna mi mocno brakować zdalnej regulacji głośności, ale musiałbym zrezygnować z drabinki rezystorowej na rzecz alpsa co jest niestety przejściem na gorsze jeśli chodzi o regulacje przy niskich i bardzo niskich poziomach głośności.

Zawsze musi być jakiś kompromis.

Mam jeszcze pytanko do Veterana, skąd bierzesz te gniazdka chinch do pcb bo widać że to nie są standardowe chińczyki tylko coś lepszego, a takich własnie lepszych gniazd do pcb ostatnio szukałem.

Share this post


Link to post
Share on other sites

Jestem ciekaw co daje lepszy rezultat: taki przełącznik na przekaźnikach, czy na przykład dobry przełącznik DACTa. Patrząc po długości ścieżek, to krótsze ścieżki ma drugi wariant. Jeżeli chodzi o wygodę sterowania, to wiadomo pierwszy (z pilota) byłby wygodnieszy. Mam podobny dylemat czy warto stosować te attenuatory, czy przyrost jakości w stosunku do takiego niebieskiego alpsa na przykład jest znaczący.

Share this post


Link to post
Share on other sites

Dzięki ;)



Jak już pisałem – selektor powstał jako uzupełnienie pasywnej regulacji głośności zbudowanej na przekaźnikach. Druki pod ALPSa wyszły przy okazji.



Gniazda to nic wyszukanego – są przyzwoitej jakości. Kupiłem je w Farnell (PSG01550).



Płytka selektora jest złocona (cała powierzchnia miedzi). Attenuator jest lepszy, chociaż niebieskiego ALPSa znajdziesz we wnętrzu wielu porządnych kloców.

post-772-064384000 1294347858_thumb.jpg

Share this post


Link to post
Share on other sites

Zayebiście wygląda ten wyświetlacz punktowy, bardzo oldschoolowo :)

Share this post


Link to post
Share on other sites

Witam

Bardzo ciekawy projekt,naprawde.Mam tylko pytanie, jaki jest szacowany koszt płytek + zaprogramowany mikrokontroler???

Share this post


Link to post
Share on other sites

Zważywszy na to, że robiłem kilkanaście sztuk nie wyszły tak drogo - 37zł za płytkę selektora i tyle samo za komplet druków pod ALPSa. Płytki są dwustronne, metalizowane, na laminacie 2mm. Mam też kilka złoconych. ATMega8 to jakieś 14,63zł.

Share this post


Link to post
Share on other sites

Zważywszy na to, że robiłem kilkanaście sztuk nie wyszły tak drogo - 37zł za płytkę selektora i tyle samo za komplet druków pod ALPSa. Płytki są dwustronne, metalizowane, na laminacie 2mm. Mam też kilka złoconych. ATMega8 to jakieś 14,63zł.

To naprawde koszt znikomy,byłbym zainteresowany takim selektorem.BEdzie może jakieś zamówienie zbiorowe,albo możliwość odkupienia od ciebie płytek z kontrolerem??

Share this post


Link to post
Share on other sites

Za 37zl to mozna miec caly komplet a nie pcb selektora jak poszuka sie zakladu:) Nie wiem czemu, ale tylko na audiostereo sa zawsze takie ceny plytek przy zamowieniach. ROzumiem wklad intelektualny, ale bez przesady...


www.audio.lutuje.se

Trójmiasto

Share this post


Link to post
Share on other sites

Za 37zl to mozna miec caly komplet a nie pcb selektora jak poszuka sie zakladu:) Nie wiem czemu, ale tylko na audiostereo sa zawsze takie ceny plytek przy zamowieniach. ROzumiem wklad intelektualny, ale bez przesady...



Popatrz się na jakość wykonania płytek - veteran zawsze dba o to, aby PCB były jak najlepszej jakości. Płytka dwustronna ze złoceniem oraz ładną soldermaską musi kosztować. Wystarczy spojrzeć na jakość wykonania tego PCB, oraz na większość tanich które pojawiają się na forum (krzywe otwory pod elementy, podtrawione ścieżki i pady, zwarcia).

Share this post


Link to post
Share on other sites

Za 37zl to mozna miec caly komplet a nie pcb selektora jak poszuka sie zakladu:) Nie wiem czemu, ale tylko na audiostereo sa zawsze takie ceny plytek przy zamowieniach. ROzumiem wklad intelektualny, ale bez przesady...





Bo to nie diyaudio.pl



rzeźba w gów... za 5 zł stx i tonsile



Zrób w tej cenie tak wykonaną płytkę wiem wiem ,wolał byś termo transferem bo koszt żaden



Jak cie nie interesuje temat to co krytykujesz


Wpis zawiera lokowanie produktu :)

Share this post


Link to post
Share on other sites

Ja też byłbym zainteresowany tym selektorem oczywiście z gotowym

mikrokontrolerem no i oczywiście jak by miał sześć wejść.

pzdr

Share this post


Link to post
Share on other sites

Bo to nie diyaudio.pl



rzeźba w gów... za 5 zł stx i tonsile



Zrób w tej cenie tak wykonaną płytkę wiem wiem ,wolał byś termo transferem bo koszt żaden



Jak cie nie interesuje temat to co krytykujesz



Panowie troszkę kultury !

I faktycznie różnice w cenach mogą i powinny być i zawsze można wyprasować sobie coś samemu.

Mnie projekt osobiście bardzo odpowiada(i sądzę,że PCB też).

Jeśli jest możliwość zakupu lub jakiegoś zbiorowego zamówienia-jestem chętny !

Share this post


Link to post
Share on other sites

Jeżeli poświęcam trochę czasu na projekt to lubię mieć przyzwoicie wykonane płytki drukowane, a to wymaga przygotowania profesjonalnej dokumentacji produkcyjnej. Druki mogą być tańsze, ale trzeba zamówić kilkaset kompletów - wtedy koszt rozkłada się proporcjonalnie.

post-772-027763700 1294477009_thumb.jpg

Share this post


Link to post
Share on other sites

Jeżeli poświęcam trochę czasu na projekt to lubię mieć przyzwoicie wykonane płytki drukowane, a to wymaga przygotowania profesjonalnej dokumentacji produkcyjnej. Druki mogą być tańsze, ale trzeba zamówić kilkaset kompletów - wtedy koszt rozkłada się proporcjonalnie.

Witam,

czy jest możliwość odkupienia jednego zestawu z zaprogramowanym procesorem (ew. komplet z elementami)?


----------------

Share this post


Link to post
Share on other sites

Tak, nie będzie problemu. Dam znać gdy przeniosę cały kod z płytki testowej na przedstawioną powyżej i przygotuję pełną dokumentację.

Share this post


Link to post
Share on other sites

Veteran , możesz podać schemat lub powiedzieć ile zostało wolnych pinów na procku ?

Share this post


Link to post
Share on other sites

Dwa na złączu CON3 i dwa na CON2 (podłączone pod ULN2803, więc można sterować bezpośrednio przekaźnikami). Rezygnacja z przycisków to kolejne 7 na CON1.

Share this post


Link to post
Share on other sites

Bo to nie diyaudio.pl



rzeźba w gów... za 5 zł stx i tonsile



Zrób w tej cenie tak wykonaną płytkę wiem wiem ,wolał byś termo transferem bo koszt żaden



Jak cie nie interesuje temat to co krytykujesz



Lepiej rzeźbić w gównie za 5 zł mając o tym pojęcie niż rzeźbić na accutonach scan speakach mając o pomiarach mgliste pojęcie.

Potem rodzą się teorie że dobre drogie głośniki nie grają. Bo ktoś kto je ma wychodzi z założenie, że jak się H.. zna i z drogich głośników nic mu nie wychodzi to na pewno to wina głośnika a nie jego marnej wiedzy.

Share this post


Link to post
Share on other sites

Veteran, jaki jest układ wyprowadzeń na złączu między selektorem, a płytką Alpsa? Wygląda jakby mogło być kompatybilne z moją Platformą B1.

Share this post


Link to post
Share on other sites

Veteran, jaki jest układ wyprowadzeń na złączu między selektorem, a płytką Alpsa? Wygląda jakby mogło być kompatybilne z moją Platformą B1.



Rzuć okiem na CON2 opisany na płytce. Przewody można krosować.

post-772-048218100 1294484057_thumb.jpg

Edited by veteran

Share this post


Link to post
Share on other sites

Bo to nie diyaudio.pl



rzeźba w gów... za 5 zł stx i tonsile



Zrób w tej cenie tak wykonaną płytkę wiem wiem ,wolał byś termo transferem bo koszt żaden



Jak cie nie interesuje temat to co krytykujesz

yhy... Miałem nie jedną płytkę stąd, która była tak wspaniale wykonana... :)

EOT.


www.audio.lutuje.se

Trójmiasto

Share this post


Link to post
Share on other sites

nie no pierwsza klasa;) jak to się pojawi to biorę 3kpl. super projekcik

Share this post


Link to post
