klon Accuphase P-350

[Kaz K]

Jaskiniowiec wstaw schemat może coś dołożymy ;-)

[freedi]

W oczekiwaniu na P5000 ,powoli składam E307 coby nie wyjść z wprawy i potrenować ręce i umysł:)

Obudowa z zepsutego soniaka F ,końcówki od adika82,selektor dolphina,zasilacz pkrecza,będzie oczywiście inne,większe trafo z jakiegoś ampli Nada,protector no i barwa od Jaskiniowca i może coś jeszcze...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

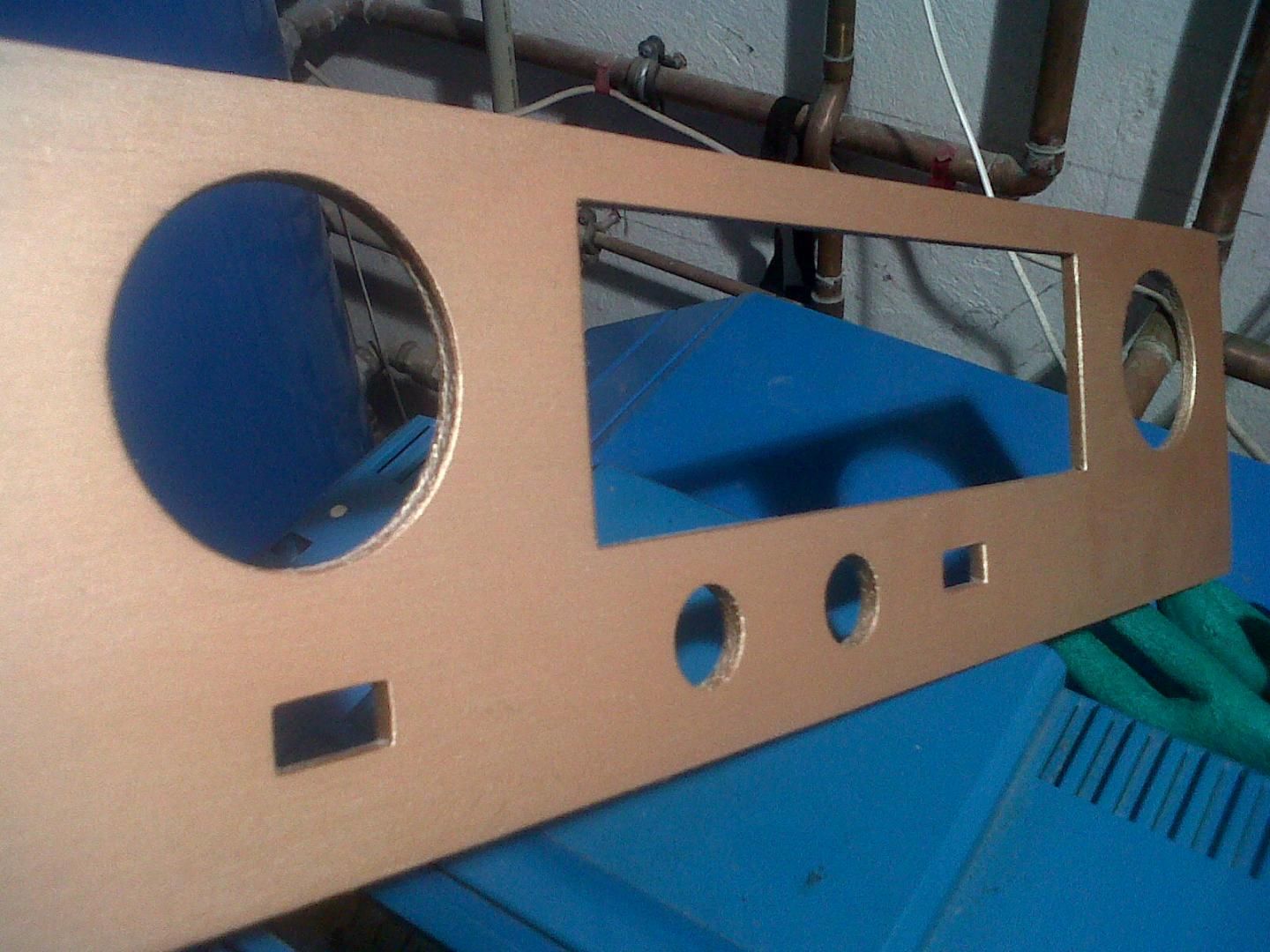

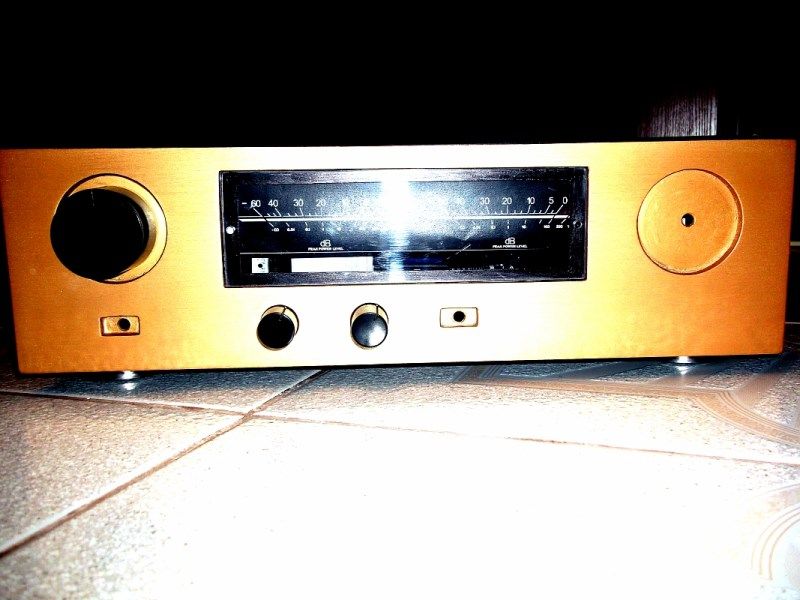

Jest to wersja beta,powstała w jedną sobotę, narzędziami,które miałem pod ręką,będą inne gałki,butonki w kolorze panela,który zostanie dokładnie doszlifowany i "wyszczotkowany" i oczywiście nieśmiertelne VU-meterki ze stickiem mojej produkcji ale ogólna koncepcja jest jak widać w stylu accu ;)



Prośba o poradę:jak domowym sposobem w miarę dokładny sposób uciąć z wysokości 1cm radiator 6023 ?

Kiedyś próbowałem dużą szlifierką kątową,tak najzwyczajniej"z ręki" i nie wyszło to zbyt dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Lutego 2013 przez freedi

[EMiL]

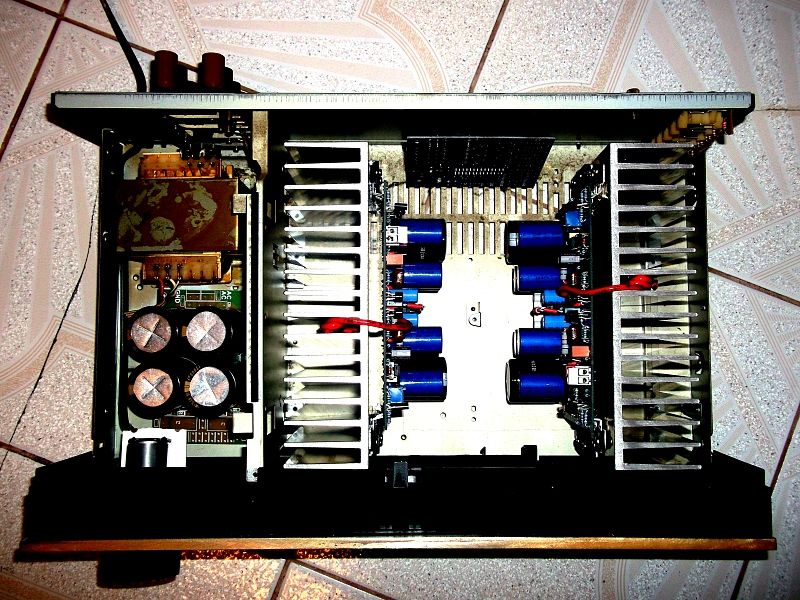

Ładnie Ci to wyszło, w środku "ład i porządek". Co to za niebieskie kondy na płytkach końcówki mocy?

[freedi]

Dzieki,ale to tylko przymiarka,gdzie tam jeszcze do końca?jak dojdą kabelki to już nie będzie tak porządnie :)

Kondki to BC,ale autorem końcóweczki jest adik82-ich niemal seryjny wykonawca ;),także on wie wszystko na jej temat...

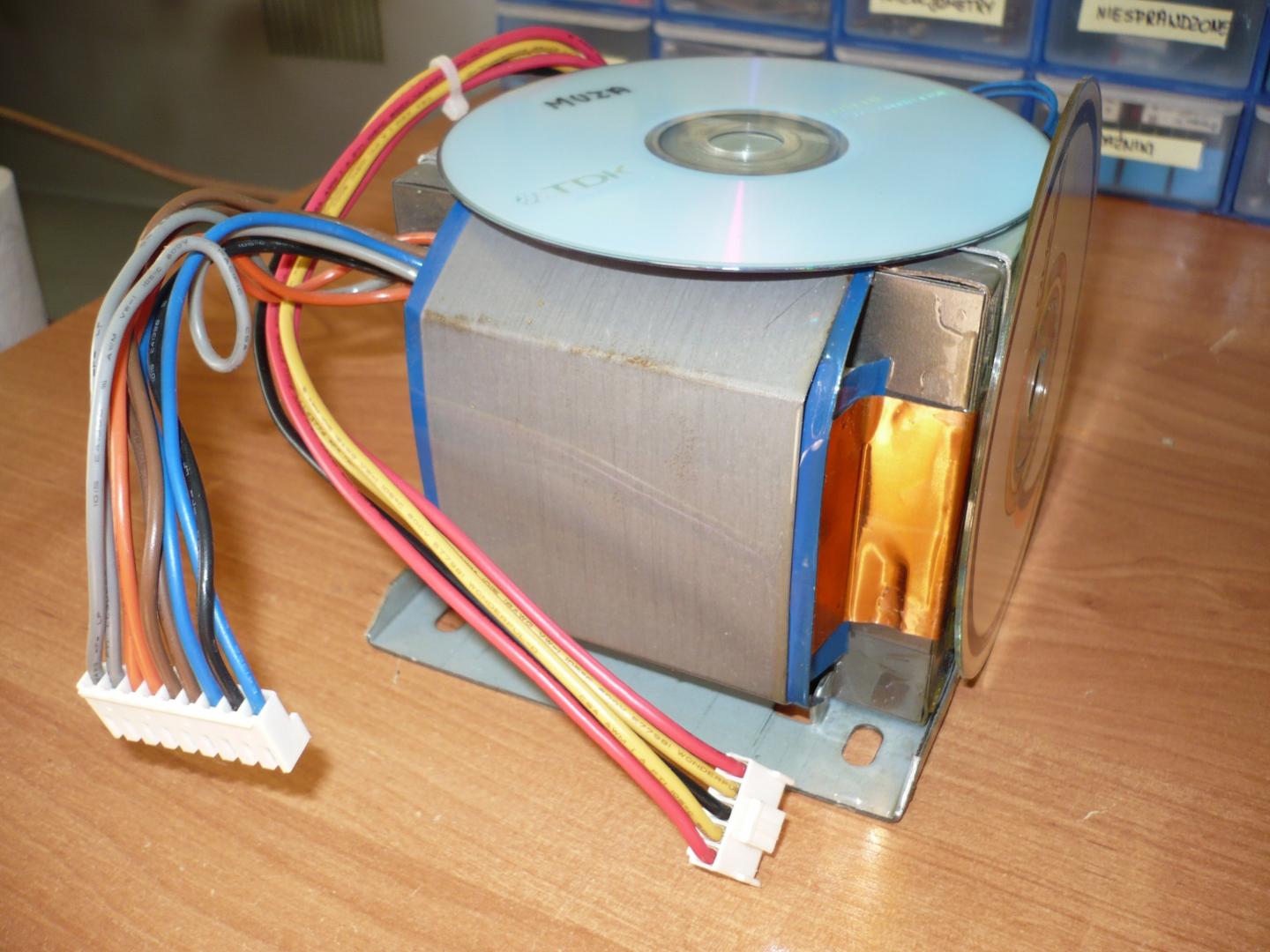

A trafko będzie takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i nie z eBaya a z samiutkich Piekar Śląskich,ha...



sprostowanie;pcb zasilacza jest projektu Ravena z diyaudio.pl a siedzą tam 4x 12000uF/71V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Lutego 2013 przez freedi

[EMiL]

Jakie kable chcesz zastosować?

[adik82]

niemal seryjny wykonawca ;)

Ja Ty coś palniesz :-)



Co to za niebieskie kondy na płytkach końcówki mocy?

680uF/100V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Stosowane przez Jaskiniowca niemal w każdym accu.



A trafko będzie takie:

Z powodzeniem zasila p-4100 z zasilaczm po 24000uF na strone.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[freedi]

Mam coś obiecanego i sprawdzonego jak dostanę to pokażę,bo jeszcze nie wiem.Na pewno nie są to jakieś srebrno-teflonowe voodo :) alee konkretna miedziana linka stosowana w automatyce i sterowaniu w NN.Do tej pory używałem z powodzeniem dobrej jakości kabelków mikrofonowych,mają fajną mięciutką izolacje i porządny oplot gorący jednak jest ciut delikatny i ciężki w zaprawianiu...



Adrian,nie bądź taki skromny!

Może coś o kabelkach?

Edytowane 3 Lutego 2013 przez freedi

[jaskiniowiec]

Schemat takiego soft startu jest moim zdaniem oczywisty , i nie mogę się zmotywować żeby go narysować . Moim zdaniem wystarczy opis na pcb z podanymi wartościami elementów i jest wszystko jasne co i gdzie zalutować ,

Ot pytanie czy jest jakieś zainteresowanie takim oczywistym gadżetem ??? .





freedi - fajnie wyszło .

[freedi]

Dzięki Grzegorz!Zmotywował mnie Adrian no i Twoje produkcje ,w wątku klonów accu siedzę chyba od początku,od jakichś 3 lat ale zadnego nie doprowadziłem do końca.

Tym razem będzie inaczej,307 to dopiero początek...



I oczywiście piszę się na ten 'oczywisty gadżet" :)

Robimy liste?dawno nie było...



PCB softstart;



1.freedi-3szt

Edytowane 3 Lutego 2013 przez freedi

[EMiL]

Grzegorz,

soft start i protector są na mojej liście życzeń:)



konkretna miedziana linka stosowana w automatyce i sterowaniu w NN.Do tej pory używałem z powodzeniem dobrej jakości kabelków mikrofonowych,mają fajną mięciutką izolacje i porządny oplot gorący jednak jest ciut delikatny i ciężki w zaprawianiu...



Taki kabel byłby super, mam w DACu srebrzone (albo cynowane) kabelki w izolacji teflonowej i są bardzo wygodne.

[adik82]

PCB softstart;



1. freedi - 3szt

2. adik82 - 2szt.

[Dr.M]

chłopaki ponawiam prośbę o podanie dokładnych parametrów transformatorów jakie Was interesują do accu.

we wtorek będę niedaleko toroidów.pl to pogadam ile zeszliby z ceny przy zbiorówce;))



P4100 2 x 45,5Vac / ok 100W 2 x 39Vac / ok 600W w zwyż. 2 x 17Vac / ok 50W

pytać o 600w czy 800w?

P5000:2 x 46Vac - ok 800W 2 x 50Vac - ok 100W + dodatkowe na przekaźniki (w sumie 11 sztuk - moc do policzenia) szczególnie chodzi o te uzwojenie na przekaźniki;))



są też chętni ugodnowcy wiec może być spore zamówienie !!:))

[EMiL]

Do accu p4100 trzeba:



"TS1000VA PRI:230V SEC:

> 40-0-40 800W

> 45-0-45 100W

> 2x17 50W.

[okularek]

PCB softstart;



1. freedi - 3szt

2. adik82 - 2szt.

3. okularek - 1szt + 1szt protector

[EMiL]

1. freedi - 3szt

2. adik82 - 2szt.

3. okularek - 1szt + 1szt protector

4. Emil - 1szt.soft start + 1szt. protector

[Maniol]

Dzięki Grzegorz!Zmotywował mnie Adrian no i Twoje produkcje ,w wątku klonów accu siedzę chyba od początku,od jakichś 3 lat ale zadnego nie doprowadziłem do końca.

Tym razem będzie inaczej,307 to dopiero początek...



I oczywiście piszę się na ten 'oczywisty gadżet" :)

Robimy liste?dawno nie było...



PCB softstart;





1. freedi - 3szt

2. adik82 - 2szt.

3. okularek - 1szt + 1szt protector

4. Emil - 1szt.soft start + 1szt. protector

5. Maniol- 1szt.soft start + 1szt. protector

Edytowane 3 Lutego 2013 przez Maniol

[okularek]

Prośba o poradę:jak domowym sposobem w miarę dokładny sposób uciąć z wysokości 1cm radiator 6023 ?

Kiedyś próbowałem dużą szlifierką kątową,tak najzwyczajniej"z ręki" i nie wyszło to zbyt dobrze.

Możesz spróbować na pile tarczowe, ja tak kiedyś ciąłem drobne elementy aluminiowe i dawało radę.

Nie gwarantuję sukcesu, to i tak byłby eksperyment. Piła pile nie równa, różne wielkości zęba, obroty i tzw szrank.

Ważne aby była ostra i powoli, żeby ni przegrzać zębów. Może piła ze spiekami byłaby lepsza, ja to robiłem na zwykłej.

Uwaga! Zalecam rękawice i dość szczelne okulary, wióry potrafią być gorące!



Gratuluję wzmacniacza, już mi się podoba.

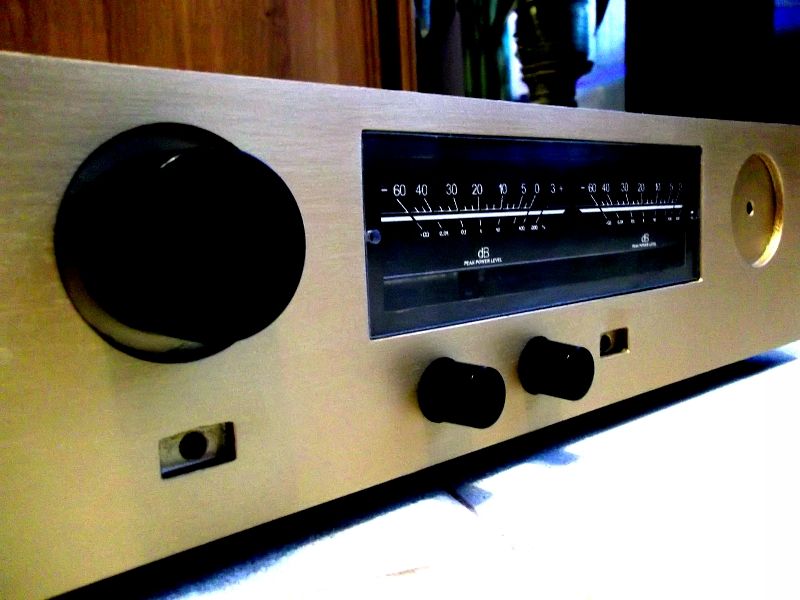

Te analogowe wskaźniki dodają mu specyficznego uroku, też bym takie chciał. :-)

[notoryczny]

Do cięcia aluminium są dedykowane tarcze, do kupienia np. w Castoramie.

[EMiL]

Do accu p4100 trzeba:



"TS1000VA PRI:230V SEC:

> 40-0-40 800W

> 45-0-45 100W

> 2x17 50W.



Dobrze by było gdybyś również spytał ile by kosztowało zrobienie trafa 1000VA na rdzeniu z 1200VA - jaskiniowiec mi mówił, że na rdzeniach przyoszczędzają:(

[adik82]

Screen trafa do p-5000 pobór z sieci w/g sm to "630 watts in accordance with IEC-65"

Czyli 44,5-0-44,5 - ok 800-900W + 50,6-0-50,6 - ok 100W + przekażniki (myślę że tak jak napisałem 0-5-12-24 ok 50W - ale to do uzgodnienia).

Do p-4100 pobór z sieci w/g sm to "550 watts in accordance with IEC-65" i napięcia 40-0-40 ok 600-800W, 45,5-0-45,5 - ok 100W + 2 x 17Vac - ok 50W.

Warto pomyśleć też o tym: napięcia nawijane dla 230V, ale dodatkowy odczep dla 250V.



Dobrze by było gdybyś również spytał ile by kosztowało zrobienie trafa 1000VA na rdzeniu z 1200VA - jaskiniowiec mi mówił, że na rdzeniach przyoszczędzają:(

Dobre spostrzeżenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Lutego 2013 przez adik82

[Dr.M]

oki;) zapytam

wciąż czekam na specyfikacje trafa do p5000



edit: dzięki adik;)

Edytowane 3 Lutego 2013 przez Dr.M

[osimar]

W oczekiwaniu na P5000 ,powoli składam E307 coby nie wyjść z wprawy i potrenować ręce i umysł:)



Zapowiada się super.

Jak wycinałeś prostokątne otwory w aluminium?

[methan]

Podliczyłem ilość kondensatorów na zasilanie i wychodzi tak

22szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



kwestie obejm- może da się dogadać żeby była za free.

Jutro wieczorem podam ceny i możliwości zakupu,- będzie wiadomo na czym stoimy.

Jeżeli jest jeszcze ktoś zdecydowany- pisać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

1. freedi - 3szt

2. adik82 - 2szt.

3. okularek - 1szt + 1szt protector

4. Emil - 1szt.soft start + 1szt. protector

5. Maniol- 1szt.soft start + 1szt. protector

6. Kopczas -1sz soft start +1szt protector (będzie takie coś?)

[wieslawa]

1. freedi - 3szt

2. adik82 - 2szt.

3. okularek - 1szt + 1szt protector

4. Emil - 1szt.soft start + 1szt. protector

5. Maniol- 1szt.soft start + 1szt. protector

6. Kopczas -1sz soft start +1szt protector (będzie takie coś?)

7. Wieslawa -1sz soft start +1szt protector

[Dr.M]

1. freedi - 3szt

2. adik82 - 2szt.

3. okularek - 1szt + 1szt protector

4. Emil - 1szt.soft start + 1szt. protector

5. Maniol- 1szt.soft start + 1szt. protector

6. Kopczas -1sz soft start +1szt protector (będzie takie coś?)

7. Wieslawa -1sz soft start +1szt protector

8. Dr.M - 1sz softstart +1szt protektor





Wysyłane z mojego XT910 za pomocą Tapatalk 2

[mirfak]

1. freedi - 3szt

2. adik82 - 2szt.

3. okularek - 1szt + 1szt protector

4. Emil - 1szt.soft start  + 1szt. protector

5. Maniol- 1szt.soft start  + 1szt. protector

6. Kopczas -1sz soft start +1szt protector (będzie takie coś?)

7. Wieslawa -1sz soft start +1szt protector

8. Dr.M - 1sz softstart +1szt protektor

9. mirfak - 1 szt. softstart + 1 szt. protector



Wysyłane z mojego GT-N7100 za pomocą Tapatalk 2

[Dr.M]

Oto ceny:



TS1150VA PRI: 230V SEC: > 44,5 - 0 - 44,5 / 1000W > 50,6 - 0 - 50,6 / 100W > 12 /50W cena: 535,00 zł netto + 23% VAT/szt



TS1000VA PRI: 230V SEC: > 40 - 0 - 40 / 800W > 45,5 - 0 - 45,5 / 100W > 2 x 17V / 50W cena: 501,00 zł netto + 23% VAT/szt



TS310VA PRI:230V SEC: 2x25V (2x6A); 9V(1A) cena: 183,00 zł netto + 23% VAT/szt



Jeśli zamówienie będzie takie jak na tabelach to od razu mamy rabat w wysokości 10%

[freedi]

Zapowiada się super.

Jak wycinałeś prostokątne otwory w aluminium?

I właśnie z nimi miałem największy problem,wierciłem i męczyłem się pilnikami a i tak nie wyszło zbyt dobrze..gdybym miał cnc :)

Zastanawiam się nad czymś takim:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Używaliście takich zabawek,myślę że do obróbki,precyzyjnego wykańczania krawędzi otworków byłoby dobre?

Raczej 5mm alu tym się nie tnie?

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

PCB softstart



1. freedi - 2szt+2szt protector

2. adik82 - 2szt.

3. okularek - 1szt + 1szt protector

4. Emil - 1szt.soft start + 1szt. protector

5. Maniol- 1szt.soft start + 1szt. protector

6. Kopczas -1sz soft start +1szt protector (będzie takie coś?)

7. Wieslawa -1sz soft start +1szt protector

8. Dr.M - 1sz softstart +1szt protektor

9. mirfak - 1 szt. softstart + 1 szt. protector

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lutego 2013 przez freedi

[woyteksirocki]

Wiele osób jest zainteresowana soft startem i protectorem. Może zrobić te dwie rzeczy na jednej płytce niedawno miałem zamówiony taki moduł u Tomka ale coś mu nie poszło z płytkami i wycofał się.

Można by skopiować protector z accu i dołożyc soft. Już kiedyś pytałem Jaskiniowca to taki projekt :]

Co wy na to?





Dr.M

Muszę kupić trafo do 307 czy mogę się dołączyć do zamowienia z innym transformatorem niż zamawiacie? Licze na lepszy rabat :]
