klon Accuphase P-350

[PJT]

mozecie cos wiecej napisac o tym pre?

przyłączam sie do pytania kolegi

[jaskiniowiec]

Witam , no myślę że ktoś się wypowie , sporo osób składało , osobiście nawet go nie zrobiłem ((:: .



Co do przedwzmacniaczy , no to gdzieś na wrzesień , październik prawdopodobnie będą już gotowe prototypy C2810 .

Miejscowy znajomy pracował nad regulacja głosu , w symulatorach już mu wszystko śmiga - rozpracowane . Także do kompletnego realnego egzemplarza dużo nie brakuje .

Na razie sam jeszcze się zastanawiam nad paroma aspektami , nad końcową wersją . Powoli do celu .



Nadwyżka tych mosfecików już jest zarezerwowana .

[osimar]

No to może ja:-)



Gram na nim od mniej więcej pół roku.

Dedykowany do e-408, ja go spiąłem z e-407 i jest naprawdę fajnie.

Dodaje bardzo dużo powietrza, swobody, wypełnienia, barw i namacalności.

Jak zawsze, tak i w tym przypadku dodanie jakiekolwiek pre zabiera trochę ze szczegółowości w porównaniu do samego potka. I to jest jedyna ale naprawdę niewielka wada.

Zresztą pre ma wejście równoległe w celu zminimalizowania zniekształceń i zwiększenia analityczności, więc nie jest źle.



Płytka jest z zasilaczem na WO. Zasilanie ok 2x15-18V AC

Przedwzmacniacz ma spore wzmocnienie. W zależności od tego jakie wzmocnienie ma końcówka, można zostawić, można dać większy dzielnik na wyjściu pre/wejściu końcówki (tak robi Accu) albo zwiększyć pętlę sprzężenia zwrotnego. Tutaj bym uważał, bo jakiś powód był, że Accu tak to zrobiło.



Resztę niech dopowiedzą schematy i zdjęcie zapożyczone z sieci, z tego wątku. Drugi schemat jest też narysowany przez kogoś z wątku, ale na nim widać równoległe wejście.

Świadomie nie wstawiam schematu zasilacza. Jest to konstrukcja Jaskiniowca i nie wiem czy sobie życzy aby go umieszczać.





Odnośnie C2810. Na pewno będę nim zainteresowany, ale wpadła mi do rąk serwisówka i jest to układ w pełni zbalansowany. Od wejścia do wyjścia. W moim przypadku, posiadając e-407 średnio to ma sens. Można zrobić niezbalansowaną wersję korzystając z tych samych płytek, ale to już jakaś ingerencja w układ jest. Układy wejścia i wyjścia (przed i za konwersją VI i IV dla AVAA)są mocno rozbudowane. Na wejściu, w parach różnicowych są po 4 tranzystory na stronę. Na jeden kanał mamy 16 tranów do sparowania. Może być trochę problemów.

Ale i tak w to wejdę. Będę dziobał aż wyjdzie. Na razie pre e-408 mi wystarczy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Nawet Marku liczyłem na twoją recenzję - piwo :-)

Bo sam nie umię tak pisać, ale odsłuchowo mi się podoba.

Co do c2810 też jestem ciekaw, ale oglądając serwisówkę to tania nie będzie ta przyjemność :-(

Cóż, pożyjemy - zobaczymy :-)

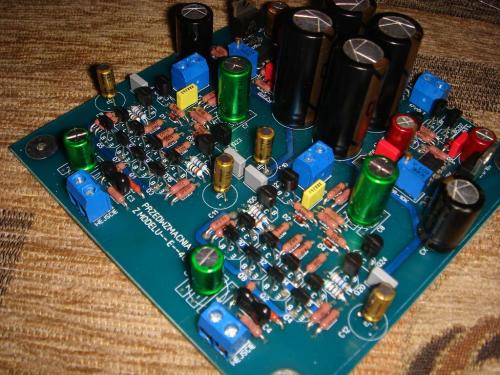

A oto moja pcb:

Wzmocnienie obniżyłem do ok 3,2 (oryginalnie x10) co daję ok +10dB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Lipca 2013 przez adik82

[darekhifi]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.darekhifi - 1 szt (złocona lub nie)

[maxrider]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

[cezar504]

Ja tego pra od e-408 używam jako wzmacniacza słuchawkowego.

[jaskiniowiec]

Co do złoconych nie ma problemu , tylko że z tego co widzę większość chce złocone , Zamówienie dwóch nie złoconych jak kolega powyżej zaznaczył będzie rozpatrywane jako nowe zamówienie , wprawdzie nie będzie opłaty za zrobienie dok produkcyjnej . Ze względu na koszt na sztuce który maleje ze względu na ilość najlepiej - zamówię tylko jeden rodzaj pcb .

Będzie wola większości .



Druga sprawa to to czy pcb maja być całe złocone bez solder maski , czy z solder maską a pola lutownicze złocone .

Moim zdaniem pierwsza opcja jest lepsza, a samych pozłacanych pul lutowniczych nie ma sensu zamawiać , i tak ich nie będzie widać po zlutowaniu układu .

[maxrider]

Dostosuję się do reszty jeśli większość chciała złocone to również wezmę takie.

[wawjack]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

[dudencja]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

[adik82]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

10.darekhifi - 1szt (złocona lub nie)



Kolegę żeście pominęli :-)

[Yasioo]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

10.darekhifi - 1szt (złocona lub nie)

11.Yasioo - 1szt (niezłocone)

[nowy18]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

10.darekhifi - 1szt (złocona lub nie)

11.Yasioo - 1szt (niezłocone)

12. nowy18 - 1szt (niezłocone)

[Maniol]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

10.darekhifi - 1szt (złocona lub nie)

11.Yasioo - 1szt (niezłocone)

12. nowy18 - 1szt (niezłocone)

13.Maniol - 1 szt

[rafals]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

10.darekhifi - 1szt (złocona lub nie)

11.Yasioo - 1szt (niezłocone)

12. nowy18 - 1szt (niezłocone)

13.Maniol - 1 szt

14. rafals - 1 szt (złocona)

[HEN]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

10.darekhifi - 1szt (złocona lub nie)

11.Yasioo - 1szt (niezłocone)

12. nowy18 - 1szt (niezłocone)

13.Maniol - 1 szt

14. rafals - 1 szt (złocona)

15.HEN - 1 szt (jak większość)

[okularek]

LISTA NA PRE Z E-408:



1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

10.darekhifi - 1szt (złocona lub nie)

11.Yasioo - 1szt (niezłocone)

12. nowy18 - 1szt (niezłocone)

13.Maniol - 1 szt

14. rafals - 1 szt (złocona)

15.HEN - 1 szt (jak większość)

16. okularek - 1 szt. (złocona)

[mihau_r]

1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

10.darekhifi - 1szt (złocona lub nie)

11.Yasioo - 1szt (niezłocone)

12. nowy18 - 1szt (niezłocone)

13.Maniol - 1 szt

14. rafals - 1 szt (złocona)

15.HEN - 1 szt (jak większość)

16. okularek - 1 szt. (złocona)

17. mihau_r - 1 szt. (złocona)

[jarbub]

1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

10.darekhifi - 1szt (złocona lub nie)

11.Yasioo - 1szt (niezłocone)

12. nowy18 - 1szt (niezłocone)

13.Maniol - 1 szt

14. rafals - 1 szt (złocona)

15.HEN - 1 szt (jak większość)

16. okularek - 1 szt. (złocona)

17. mihau_r - 1 szt. (złocona)

18.jarbub-1 szt.(złocona)

[Dr.M]

1.Adik82 - 1szt (złocona)

2.osimar - 1szt(złocona)

3.freedi - 1szt(złocona)

4.Adam_85 - 1szt(złocona)

5.niemand - 1szt (zlocona)

6.descenic - 1 szt (zlocona)

7.maxrider- 2szt(niezłocone)

8.wawjack - 1szt(niezłocone)

9.dudencja - 1szt (wolą większości)

10.darekhifi - 1szt (złocona lub nie)

11.Yasioo - 1szt (niezłocone)

12. nowy18 - 1szt (niezłocone)

13.Maniol - 1 szt

14. rafals - 1 szt (złocona)

15.HEN - 1 szt (jak większość)

16. okularek - 1 szt. (złocona)

17. mihau_r - 1 szt. (złocona)

18.jarbub-1 szt.(złocona)

19. Dr.M - 1szt (niekoniecznie zlocona;)

[wawjack]

Składam kit p-4100 i mam dwa pytania do tych co już to złożyli.

Pierwsze co mam wstawić w miejsca Q8 i Q26 wiem, że D667 i B647 tylko który gdzie, (wcześnij była informacja, że zamienić stronami ale nie wiem czy to się tyczyło p4100).



Drugie, ze zdjęć końcówek widzę że nikt nie ma wsadzonego kondensatora C7 a należy połączyć obie masy. Czy można tam wstawić zworę?

[adik82]

q8 - 2sd667

q26 - 2sb647

c7 włóż, ja miałem po zaaplikowaniu w obudowę lekki przydźwięk bez niego.

Te masy się łączą ze sobą przez obudowę, przez co nie ma pętli.

[molu]

Będzie ktoś może kupował tranzystory do tego preampa z jakiegoś w miarę pewnego źródła , bo bym się podłączył jakby szło .

[maxrider]

Ja również podłączam się do tranzystorów do preampa wszystko podwójnie z racji szykowania dwóch sztuk :)

[cezar504]

Jak by co to ja mam jeden komplecik tych tranow do tego preampa,mogę odsprzedać.

[hi_aro]

Wczoraj odpaliłem P-4100 i jest mały problem. Jest to końcówka odkupiona od jednego z forumowiczów. On z kolei powiedział że odkupiona od kol.jaskiniowca jako zmontowany i wyregulowany kit.



Otóż DC na wyjściu jednej końcówki jest 2,146 V, (druga 36.1mV).

Dodatkowo na R4 mam 64-65V (druga 52-53V)



W TEST POINT bez 330r jest ustawione 5mV.



Wczoraj tak dla testów podłączyłem głośniki i wszystko grało, nie wypluło mi głośników. Jednak po 15-20 minutach Q1 (w tej z 2,146 DC Offset ) był znacznie gorętszy. Myślę że na poziomie 55stC. Od razu go wyłączyłem.



P.S.

- masy "trudna i czysta" są połącznone

- wejścia są zwarte

- na wyjściu dwie 60W szeregowo połączone żarówki na 110V, nie są nawet letnie



Będę wdzięczny za wszelkie uwagi.

Edytowane 10 Lipca 2013 przez hi_aro

[adalbert]

Będzie ktoś może kupował tranzystory do tego preampa z jakiegoś w miarę pewnego źródła , bo bym się podłączył jakby szło .

Ja kupowałem swoje w :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ( na razie nie mają ,ale co dwa tygodnie mają dostawy)

2785 są dostępne w :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) tylko drogo.



Niestety mierzenie miernikiem hfe pokazało ze , jedne oscylują między 200 a drugie 150.

Pytałem kolegę daniel69xyz bo on uruchamiał tego pre i powiedział, że nie parował tranzystorów, a stały na wyjściu był ok.

Jak jest u pozostałych kolegów?

Moja sugestia odnośnie wzmocnienia, bo wszyscy którzy uruchomili piszą, że jest duże.

Może by zrobić na dobrym przełączniku obrotowym regulację wzmocnienia na rezystorach, łatwiej było by dobrać do różnych

końcówek. Może któryś z kolegów zasugeruje jakieś wartości myślę, że podzielenie na 3 by wystarczyło.

Co wy na to ?

pzdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Powiem tak:

Złożyłem dwa pre bez żadnego parowania i obydwa pokazują na wyjściu (przed kondem) max kilka mV.

Co do wzmocnienia to kwestia doboru po jednym rezystorze dla każdego z kanałów.



Rozmawiałem też z kolegą cezar504 i jest w stanie tranzystory dla nas ściągnąć z kashinoki.

Wyśle je puźniej do mnie w celu sparowania (wszystko zależy od serii i wzmocnień).

A ja je dalej porozsyłam dla was.

Ceny oscylują w granicach (wczorajszy kurs):

1- 2sa1175 - 21jpy - 0,68zł

2 - 2sc2785 - 21jpy - 0,68zł

3 - 2sa992 - 53jpy - 1,73zł

4 - 2sc1845 - 74jpy - 2,42zł

5 - 2sa872 - 47jpy - 1,54zł

6 - 2sc1775 - 42jpy - 1,37zł

kurs kupna - 0,0328zł

przesyłka - ?????



1 komplet na 1 pcb to: 1x8szt, 2x8szt, 3x2szt, 4x2szt, 5x2szt, 6x2szt.



Lista:

1) adik82 - 1x20szt, 2x20szt, 3x4szt, 4x4szt, 5x4szt, 6x4szt.

Edytowane 10 Lipca 2013 przez adik82

[osimar]

Lista:

1) adik82 - 1x20szt, 2x20szt, 3x4szt, 4x4szt, 5x4szt, 6x4szt.

2) osimar - 1x20szt, 2x20szt, 3x6szt, 4x6szt, 5x6szt, 6x6szt
