Wzmacniacz 'Ugoda'

[Julianos]

czy jest możliwość regulacji głośności na dwóch kanałach jednocześnie?

Tak, wystarczy kupić potencjometr logarytmiczny stereo (2 kanały).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron56]

Jaki ten potencjometr ma mieć wartość i jak ma być włączony?

Czy możesz mi to narysować na schemacie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gotomik]

Proszę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elektron56]

Dzięki bardzo.

Jaka wartość ma mieć ten potencjometr??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

50 kilo , 100 kilo ... o charakterystyce logarytmicznej oczywiście

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Przy sterowaniu z potka warto zmniejszyć pojemność C10 (560pF) do wartośc ok. 150-200pF.

Potencjometr najlepiej 22k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Kwietnia 2014 przez jar1

[adik]

Jar, a w przypadku buforowania potka fetami 2sk 170?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jar, a w przypadku buforowania potka fetami 2sk 170?

Tu juz nie, bo po to jest bufor.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ljlaciu]

Witam kolegów.

Mam pytanko odnośnie trafka do ugody. Otóż jak to jest u Was z jego temperaturą w czasie gdy wzmacniacz działa nazwijmy to w warunkach znamionowych? Zastanawiam się czy mogę go włożyć do jakiejś obudowy "kubeczka" ale nie zalewać tylko tak po prostu "nakryć" go.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

a jakiej mocy jest ten Twój transformator??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ljlaciu]

Trafo jest 310 VA (2x25 V 300VA + 1x9V 10VA) będą to dwa monobloki mono.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ljlaciu]

będą to dwa monobloki mono

monobloki mono haha...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

mam identyczne, nie grzeją się ani trochę.. pakuj w puszkę..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jakąś dziurkę to trzeba zostawić. Jakaś minimalna mozliwość wymiany powietrza jest konieczna,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

Koledzy - rozpocząłem składanie tego zacnego wzmacniacza...

Zdjęcia z pola bitwy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak widać RC mam skompletowane w większości, rozglądam się za tranzystorami - może komuś został pomierzony i dobrany komplet końcowych, choć pozostałe również przygarnę, jeżeli tak, proszę o PW...

pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mihau_r]

jutro sprawdzę. może mam jeszcze jeden komplet

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

jutro sprawdzę. może mam jeszcze jeden komplet



Super, daj znać na PW (wraz z ceną) jak znajdziesz! Dzięki za odzew...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gotomik]

A styroflexy kupowałeś z zam. grupowego czy indywidualnie (tzn. gdzie) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

A styroflexy kupowałeś z zam. grupowego czy indywidualnie (tzn. gdzie) ?

Nie brałem udziału w zbiorówce, aktualnie chyba sam składam.

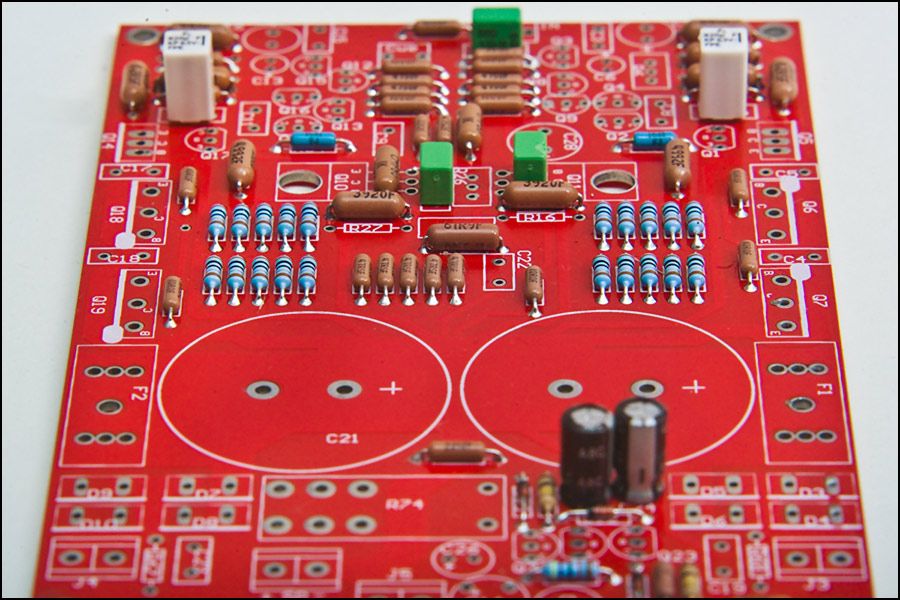

Te zielone to polipropylenowe Wima FKP2/3 150pF - 5%, 560pF 10%. Raster 5mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) do rezystory.net

Ten duży biały to polipropylenowy ELNA KP FPE 1% raster 7 mm (po przekątnej tego kwadratu) ale wyprowadzenia są na tyle długie, że jak widać - można je odpowiednio ukształtować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - również rezystory.net.

Nie wiem, czy to istotna różnica polipropylen/styroflex, te i te to chyba foliowce, różnią się pewno warstwą izolatora..(?)

12 pf będą silver mica z Amptone.

Wszystkie rezystory po (za 1R w bankach -BEYSCHLAG 207 - 1%) - kupione na znanym portalu aukcyjnym, chyba od jednego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , niestety jak to w przypadku DALE bywa - wartości nominalne nie do końca pokrywają się z tymi z BOM, ale to chyba nic nie szkodzi, w zbiorowych były podobne "problemy". Największa rozbieżność - mam 1,62K, powinno być 1,7k...



Dziękuję Kolegom za oferty na trany końcowe - jeden z Was mnie już poratował. Gdyby ktoś miał parowane pozostałe tranzystorki - chętnie odkupię:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_54892]

Tak, wiem, przeczytaj archiwum .... ale tego jest 106 stron z czego duża część nieaktualna. Więc zlitujcie się i nie bijcie.



A teraz do sedna - kupię płytki do UGODy. To minimum. Sparowane tranzystory też chętnie nabędę. Generalnie jak ktoś ma nadmiar części i chce zbyć to też poproszę o propozycje.



Plan awaryjny - czy ktoś ma dokumentację płytek bym ewentualnie mógł samodzielnie zlecić wyprodukowanie dla mnie dwóch czy trzech kompletów? I którego z producentów płytek byście mogli polecić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Czytał kolega ten post:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ?

O tranzystory możesz zagadać do Jaskiniowca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

Koledzy - mam pytanie - mam w przyrządzie do mierzenia tranzystorów (AVT) możliwość podania różnego prądu kolektora mierzonego tranzystora. Mierzę prąd bazy 2SC4793/ 2SA1837 i przy Ic 10mA mam zgodne pary npn/pnp, przy 100mA mam duży rozrzut pomiędzy npn-pnp - jaki Ic jest właściwy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Koledzy - mam pytanie - mam w przyrządzie do mierzenia tranzystorów (AVT) możliwość podania różnego prądu kolektora mierzonego tranzystora. Mierzę prąd bazy 2SC4793/ 2SA1837 i przy Ic 10mA mam zgodne pary npn/pnp, przy 100mA mam duży rozrzut pomiędzy npn-pnp - jaki Ic jest właściwy?

Prąd 10 mA będzię lepszy, bo lepiej odpowaiad ich punktowi pracy w układzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

Prąd 10 mA będzię lepszy, bo lepiej odpowaiad ich punktowi pracy w układzie.

...Dzięki bardzo!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawelb]

Dwa małe pytanka odnośnie wzmacniacza.

Czy są jakieś istotne różnice pomiędzy wersją 1.1 (niebieską pcb) a wersją zdaje się 1.2 (czerwoną PCB) ?

Czy wzmacniacz może pracować z jedną parą tranzystorów, jakie osiągi wówczas orientacyjnie będzie miał i jakie napięcie zasilania byłoby optymalne dla 4ohm obciążeń.

Jakie tanie, dostępne i przyzwoite tranzystory końcowe bez modyfikacji całej reszty sprawdzą się w takim układzie.

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slasz11]

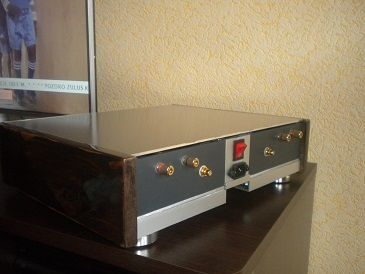

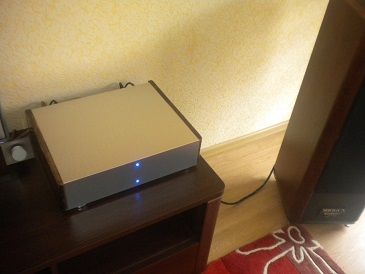

A oto moja "Ugoda":)Może nie jest tak perfekcyjnie ,ale jestem zadowolony,w końcu to mój pierwszy własnoręcznie robiony klocek. Oczywiście nie jestem elektronikiem,wiec plytki skladal ktoś kto się na tym zna,ja to tylko poskladalem ps. Podziekowania dla Pana Wieslawa za bebeszk i fachowe rady:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

fajny ten środek,co to za obudowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slasz11]

To sa obudowy po elektryce od jakiś lamp przemyslowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[donmarciano]

Bardzo fajna. Może jakieś foto w wyższej rozdzielczości?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

No to moje Ugody w blokach startowych. Biżuteria wlutowana. Wstępne uruchomienie bez najmniejszych problemów, tranzystory mocy i drivery na miejscu (nie lutowane, jeszcze bez pasty termo, podkładki nierówno:)

Następnie rozbieranko, dokładne mycie, suszenie i kolejne kroki w uruchomieniu...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Mam tylko ważkie pytanie - na rezystorach 100R (tych zamiast bezpieczników) mam około 1,4V (równo wszędzie) - w instrukcji napisano że ma być ok. 1V - czy ta różnica jest OK?

U zas. 33,5V po prostowniku, trafo 4x25V 400VA...
