Wzmacniacz 'Ugoda'

[jar1]

1 minutę temu, 1Ender napisał:

1 zdjęcie

31,49 - 31,11

Które zdjęcie, bo jest ich już od zaj.... nia  ?

[1Ender]

5 minut temu, jar1 napisał:

To ta "zła" końcówka?

Jeśli tak, to taki sam pomiar na diodzie D2.

Tak to jest ta problematyczna końcówka.

D2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



7 minut temu, jar1 napisał:

Które zdjęcie, bo jest ich już od zaj.... nia  ?

link powyżej.

Co teraz?

@jar1

Link jest do pomiaru diody D1 i podane wartości o które pytałeś.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Na diodach wygląda OK. Wydrukuję sobie schemat i bedę wpisywał wartości, które będziesz mierzył. Poczekaj.

[1Ender]

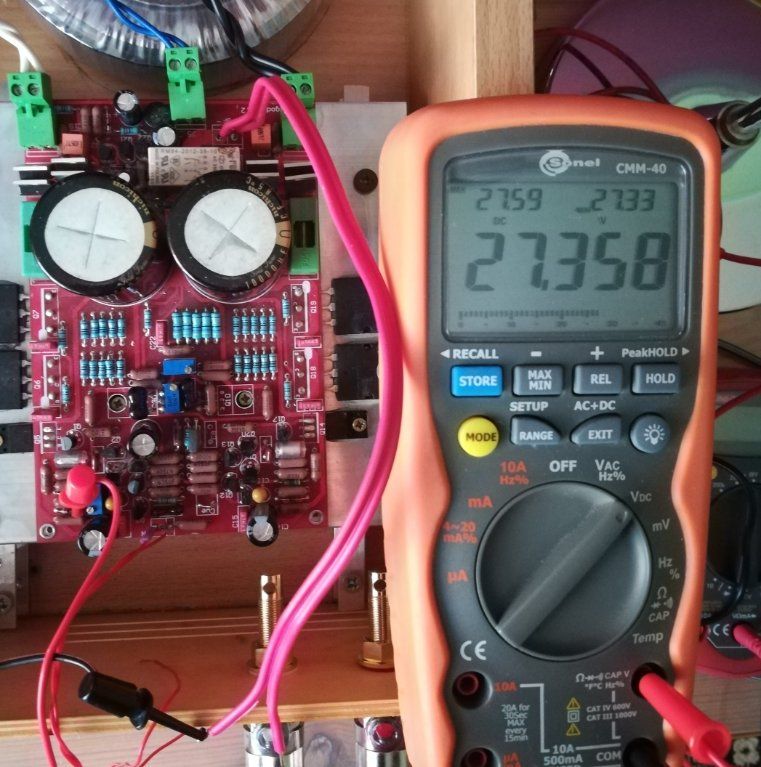

Pomiar na diodzie D1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

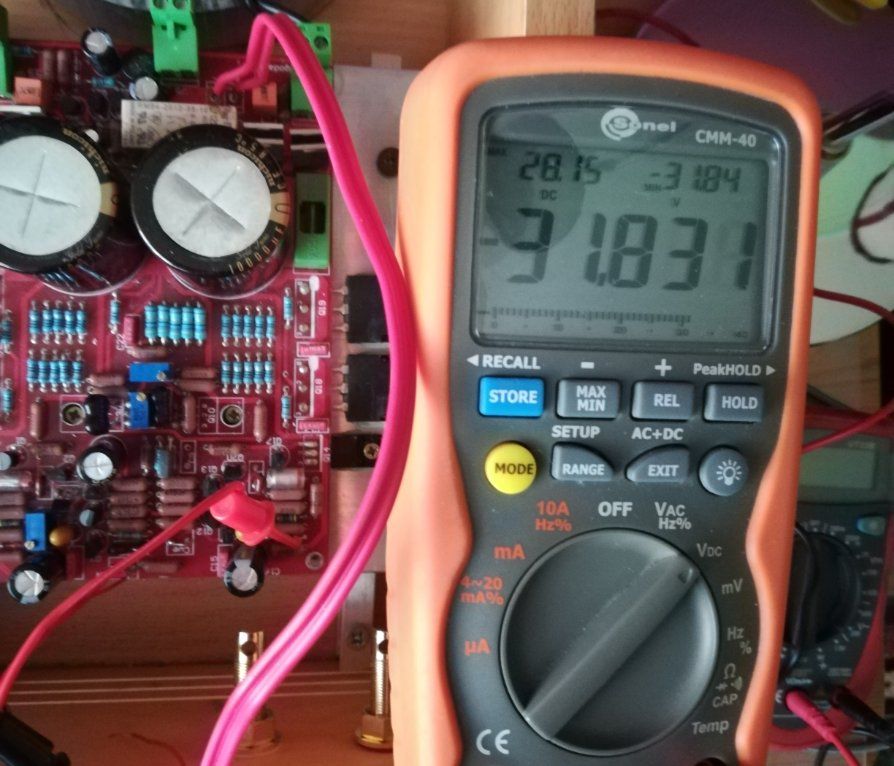

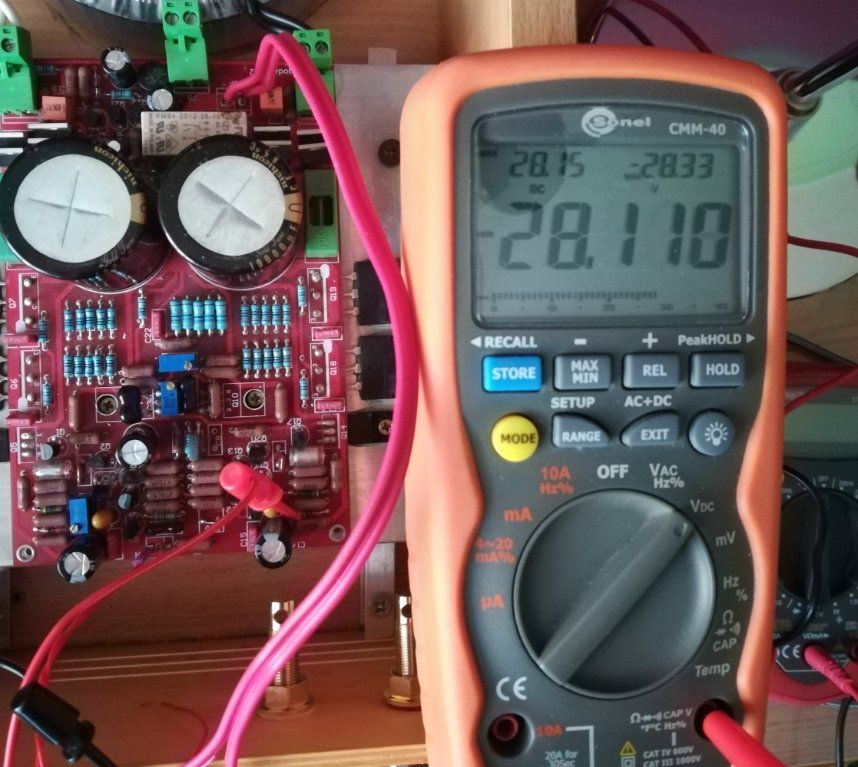

Pomiar na diodzie D2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

31,49 - 31,11



co oznaczają te dwa wyniki? napięcie jednego pomiaru  pływa w takim zakresie? czy to wyniki pomiarów na obu końcach diody?

Edytowane 27 Grudnia 2020 przez artw

[1Ender]

@artw  pomiary na uszkodzonej końcówce na obu biegunach diod D1 i D2

[jar1]

16 minut temu, 1Ender napisał:

@artw  pomiary na uszkodzonej końcówce na obu biegunach diod D1 i D2

Nie rozumiem tego powyżej.,

Na diodzie D1 jest spadek 4V, powinno być ok. 3,7, jak na diodzie D2,

Zmierz teraz napięcia (podobnie jak dla diód) na opornikach R3 i R42

Edytowane 27 Grudnia 2020 przez jar1

[1Ender]

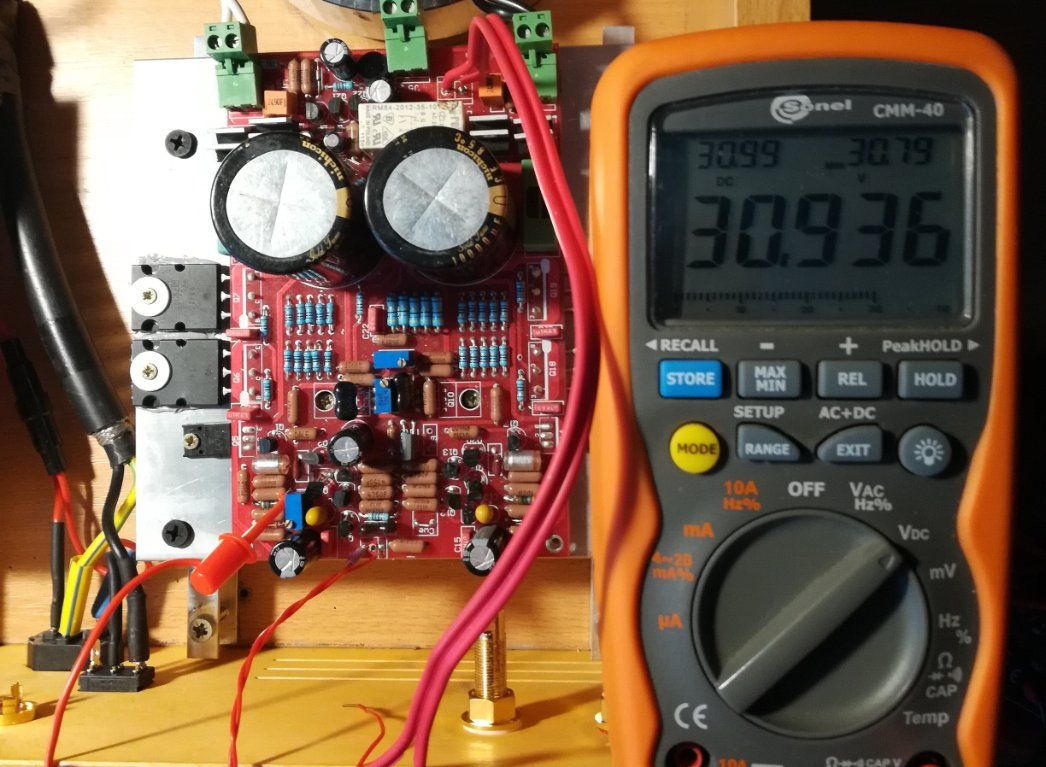

R3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

A R42?

[1Ender]

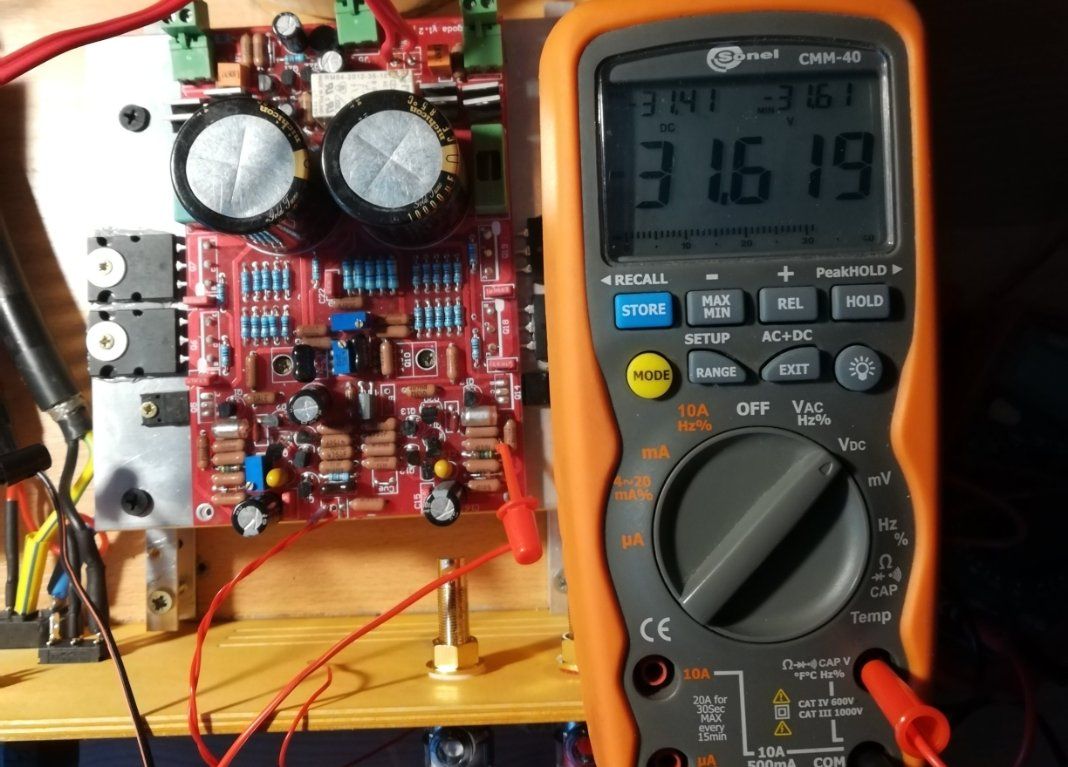

R42 @jar1 po zrobieniu zdjęcia muszę je obrabiać. Cierpliwości! ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

@jar1  @artw  @Krzych 2

Co teraz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Dziwią mnie troche te pomiary, szczególnie te na liniach zasilania,

Przy mierzeniu diód jak i rezystorów powinny być takie same napięcia (te wyższe wartości) , bo one znajdują się na plusie i minusie zasilania.

O ile róznicę pomiędzy -31,8 a -31,6 można by od biedy uznać za błąd pomiaru to różnica pomiedzy 31,4  a 32,0 to już przesada. Powinno być tak samo.

Napięcia  zasilania nie pływają?



To nie jest przypadkiem ta płytka ze zgniecionymi kondensatorami?

[1Ender]

3 minuty temu, jar1 napisał:

Dziwią mnie troche te pomiary, szczególnie te na liniach zasilania,

Przy mierzeniu diód jak i rezystorów powinny być takie same napięcia (te wyższe wartości) , bo one znajdują się na plusie i minusie zasilania.

O ile róznicę pomiędzy -31,8 a -31,6 można by od biedy uznać za błąd pomiaru to różnica pomiedzy 31,4  a 32,0 to już przesada. Powinno być tak samo.

Napięcia  zasilania nie pływają?



To nie jest przypadkiem ta płytka ze zgniecionymi kondensatorami?

Ta z zagniecionymi kondami jest sprawna.

Napięcia zasilania, gdzie to mierzyć?

[jar1]

9 minut temu, 1Ender napisał:

Napięcia zasilania, gdzie to mierzyć?

Mierząc napięcia na diodach i opornikach już to mierzyłeś, bo jedne z ich końcówek znajdują się na liniach zasilających (tak, gdzie były wyższe wartości) Chodzi o zasilanie stopnia napięciowego wzmacniacza, czyli za opornikami R1 i R45. Zerknij  na schemat i zobacz.

Kontrolnie więc zmierz teraz napięcia z jednej i drugiej strony (względem masy oczywiście) tych oporników R1 i R45. Zobaczymy, co ci teraz wyjdzie. Czyli tak samo, po dwa pomiary na każdym oporniku.

Ale, przynajmniej wiemy, że przyczyną nie są zgniecione kondensatory ?

Edytowane 27 Grudnia 2020 przez jar1

[1Ender]

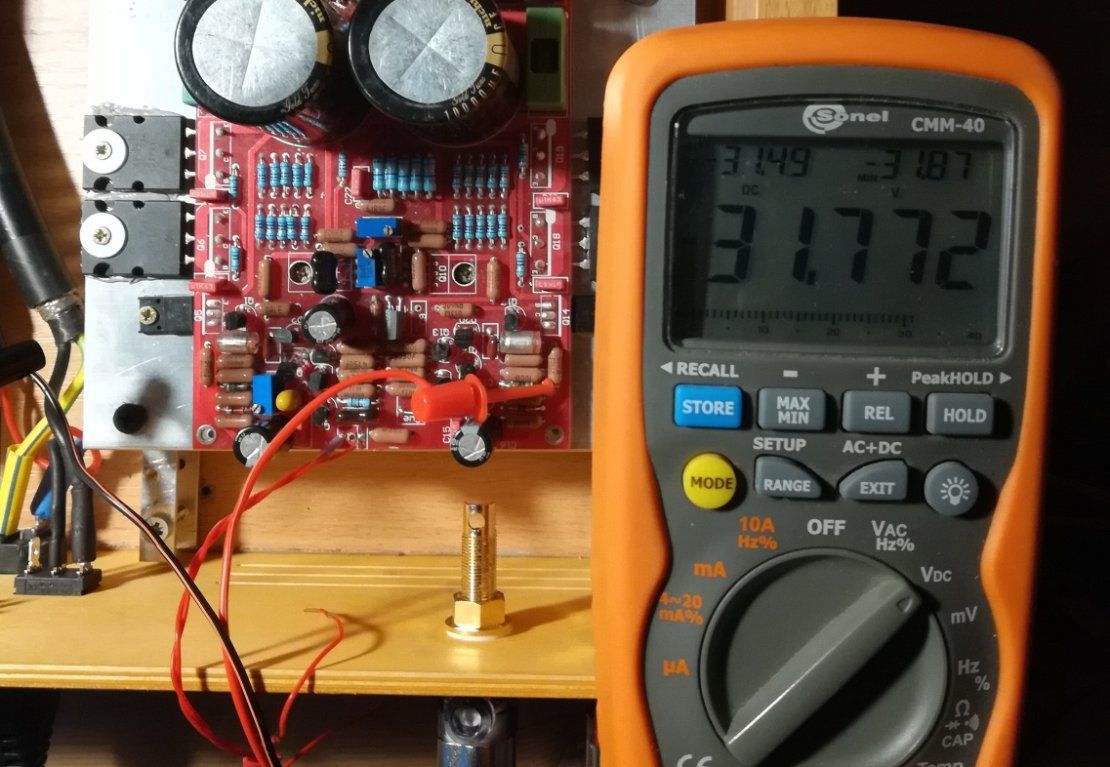

R45



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

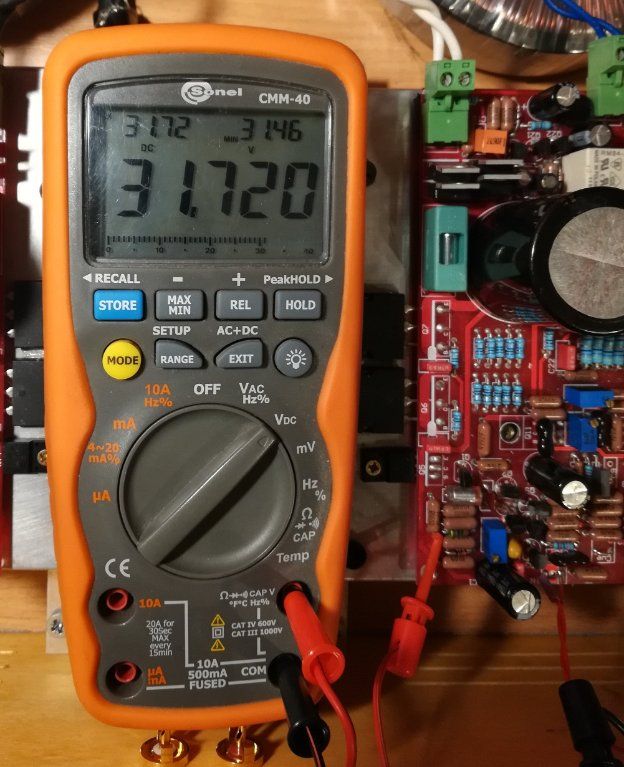

R1





16 minut temu, jar1 napisał:

Mierząc napięcia na diodach i opornikach już to mierzyłeś, bo jedne z ich końcówek znajdują się na liniach zasilających (tak, gdzie były wyższe wartości) Chodzi o zasilanie stopnia na[pięciowego wzmacniacza, czyli za opornikami R1 i R45.

Kontrolnie więc zmierz teraz napięcia z jednej i drugiej strony (względem masy oczywiście) tych oporników R1 i R45. Zobaczymy, co ci teraz wyjdzie. Czyli tak samo, po dwa pomiary na każdym oporniku.

Ale, przynajmniej wiemy, że przyczyną nie są zgniecione kondensatory ?



@jar1

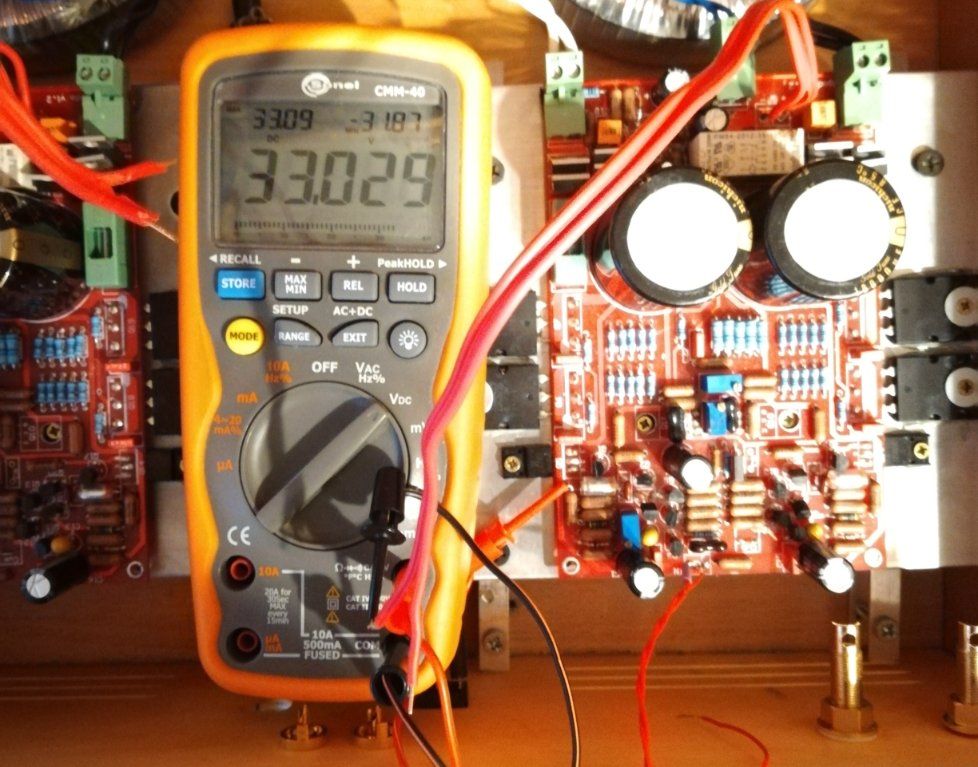

Patrz na rozbieżności min i maks. 3 zdjęcie od góry. + 33,09 do - (minus) 31,87

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

A jakie masz teraz napięcie DC na wyjściu dla tej płytki? Ustawione na zero?

[1Ender]

@jar1

powtórny pomiar R 1. Tu już bez minusa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

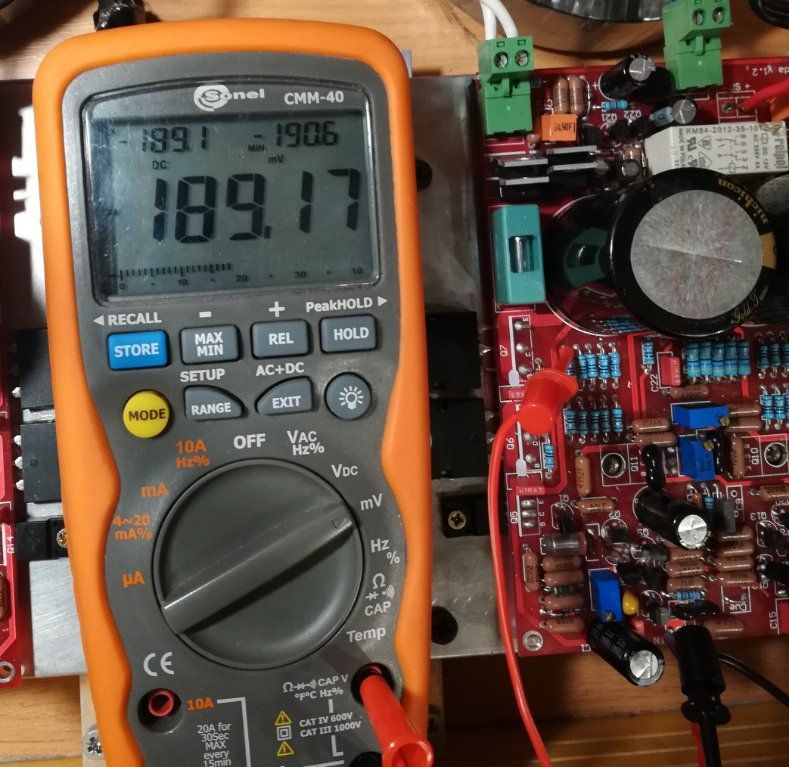

Napięcie na wyjściu.

Resztę pomiarów jutro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Weź teraz podłącz sondy na końcach diody D1 i mierz spadek napięcia na niej bezpośrednio (jak pisał przedtem artw), sprawdzając, czy w trakcie pomiaru to napięcie się utrzymuje stałe, czy pływa  pływa w czasie.



Edytowane 27 Grudnia 2020 przez jar1

[artw]

możesz spokojnie mierzyć tym UT ,jest wystarczający , z nową baterią będzie wiarygodny

[jar1]

Póki co, to na tam, gdzie powinny być takie same napięcia na tym "lepszym" wyszło raz 31,4V, raz 32,0V i raz 31,7V.  Pytanie jest  dlaczego?

Więc raczej nie jest to kwestia miernika.



Edytowane 27 Grudnia 2020 przez jar1

[artw]

czy ja dobrze rozumiem Twoje wpisy? to samo napięcie zasilania za każdym razem pokazuje troche inaczej , nie jest sztywne jak drut?

[jar1]

5 minut temu, artw napisał:

czy ja dobrze rozumiem Twoje wpisy? to samo napięcie zasilania za każdym razem pokazuje troche inaczej , nie jest sztywne jak drut?

Zasilanie dodatnie stopnia wejściowego , za opornikiem filtrującycm R1.

[1Ender]

18 godzin temu, jar1 napisał:

Weź teraz podłącz sondy na końcach diody D1 i mierz spadek napięcia na niej bezpośrednio (jak pisał przedtem artw), sprawdzając, czy w trakcie pomiaru to napięcie się utrzymuje stałe, czy pływa  pływa w czasie.



Napięcie pływa, ale w zakresie 3 i 4 cyfry po przecinku. Pierwsza po przecinku cyfra bez zmian. Zaraz po włączeniu było - 3,57V i - 3,58V. Teraz stanęło na - 3,57 V. Czy pierwsze 2 cyfry po przecinku to wystarczająco, jeżeli są stałe?

18 godzin temu, artw napisał:

możesz spokojnie mierzyć tym UT ,jest wystarczający , z nową baterią będzie wiarygodny

Miernik Sonela zostaje u mnie do końca roku. Pomiary robię na "profi".

Za kilka minut odczytam ponownie pomiary.

@artw  @jar1  @Krzych 2

Zrobili coś, że nie można edytować...

wskazania na diodzie to minus.

[1Ender]

Aktualnie

Napięcie na wyjściu jest - (minus) 191,8 do - (minus) 192,6 mV [Unit-T]

[jar1]

Godzinę temu, 1Ender napisał:

Napięcie pływa, ale w zakresie 3 i 4 cyfry po przecinku. Pierwsza po przecinku cyfra bez zmian. Zaraz po włączeniu było - 3,57V i - 3,58V. Teraz stanęło na - 3,57 V. Czy pierwsze 2 cyfry po przecinku to wystarczająco, jeżeli są stałe?

Zmierz to samo na diodzie D2.

Wskazane jesy, by przed pomiarem oczyścić (oskrobać) miejsce kontaktu. Na wyprowadzeniach oporników  z czasem tworzy się nalot, który pogarsza kontakt i zwiększa oporność, zakłócając odczyt pomiaru.



Edytowane 28 Grudnia 2020 przez jar1

[1Ender]

Napięcie na D1 stanęło na - (minus) 3,56 V

Napięcie na D2 +3,460 do +3,452 V

@jar1 @artw @Krzych 2

[1Ender]

Godzinę temu, jar1 napisał:

Zmierz to samo na diodzie D2.

Wskazane jesy, by przed pomiarem oczyścić (oskrobać) miejsce kontaktu. Na wyprowadzeniach oporników  z czasem tworzy się nalot, który pogarsza kontakt i zwiększa oporność, zakłócając odczyt pomiaru.



Odstęp na diodach jest tak mały, że nie ma podejścia na czyszczenie. Krokodylkami nie ma możliwości uchwycić. Tylko chwytakiem.

[jar1]

2 godziny temu, 1Ender napisał:

Aktualnie

Napięcie na wyjściu jest - (minus) 191,8 do - (minus) 192,6 mV [Unit-T]

Prosiłem przedtem, abyś prąd spoczynkowy ustawił na min, a po tym ustawił OV na wyjściu. To się, jak pamiętam udawało? ,

Te wyniki na diodach też mi się zbyt nie podobają.  To są diody zenera (powinny być) na 3,7V.

Porównuj wyniki z tego kanału z drugim, który jest ustawiony i dobrze działa.

Zrób porównanie z napięciami na diodach zenera.

[1Ender]

5 minut temu, jar1 napisał:

Prosiłem przedtem, abyś prąd spoczynkowy ustawił na min, a po tym ustawił OV na wyjściu. To się, jak pamiętam udawało? ,

Te wyniki na diodach też mi się zbyt nie podobają.  To są diody zenera (powinny być) na 3,7V.

Prąd spoczynkowy ustawiłem na 5,6 mV

Napięcie na wyjściu jest -(minus) 224,90 do -(minus) 226,00 . Nie jest stabilne.

I teraz uwaga! Redukując napięcie na wyjściu do zera, spada prąd spoczynkowy do około 1 mV! Po tej "operacji "  prądu spoczynkowego nie da się podnieść!!

To co mam zrobić?

Analogicznie zwiększając napięcie na wyjściu, rośnie prąd spoczynkowy. Czy to normalne?

@jar1 @artw @Krzych 2

To jak ustawić do pomiarów? Zero na wyjściu, wtedy prąd spoczynkowy jest około 1 mV?



[1Ender]

Co z zależnością napięcie na wyjściu, a prąd spoczynkowy? Bo tu jest gdzieś problem.

@jar1  @artw  @Krzych 2

I jak robić pomiary? Zero na wyjściu i około 1mV  prądu spoczynkowego?



Jarek co znaczy prąd spoczynkowy na minimum?

[jar1]

44 minuty temu, 1Ender napisał:

I teraz uwaga! Redukując napięcie na wyjściu do zera, spada prąd spoczynkowy do około 1 mV! Po tej "operacji "  prądu spoczynkowego nie da się podnieść!!

Tak zrobić, i zostawić. reszta pomiarów na takim stanie.

11 minut temu, 1Ender napisał:

I jak robić pomiary? Zero na wyjściu i około 1mV  prądu spoczynkowego?

Tak.

Teraz szukamy przyczyny a nie regulujemy.

Edytowane 28 Grudnia 2020 przez jar1
