Dobry przedwzmacniacz lampowy

[Azus]

Po długich oczekiwaniach gra mój klon Klimo Merlin, potęga dynamiki i przestrzeni wraz z resztą dobytku.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Jak tam masz rozwiązane zasilanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wul71]

Po długich oczekiwaniach gra mój klon Klimo Merlin, potęga dynamiki i przestrzeni wraz z resztą dobytku.





Azus proszę o trochę szerszy opis klonu klimo- i jak myślisz wysteruje dobrze końcówki audiomatusa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Zrobiłem kiedyś preamp pod końcówki Audiomatusa. Właściciel zadowolony.

Znając Klimo Merlin (oryginał), to wysteruje Audiomatusy bez problemu. Schematy Klimo Merlin są dostępne w sieci.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]



piękne, za to mój Klimo to brzydkie kaczątko ale to prototyp..

proszę się nie śmiać ;D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Nieważne co pod maską, ważne iż świetnie gra i daje zadowolenie - reszta to pikuś ;)

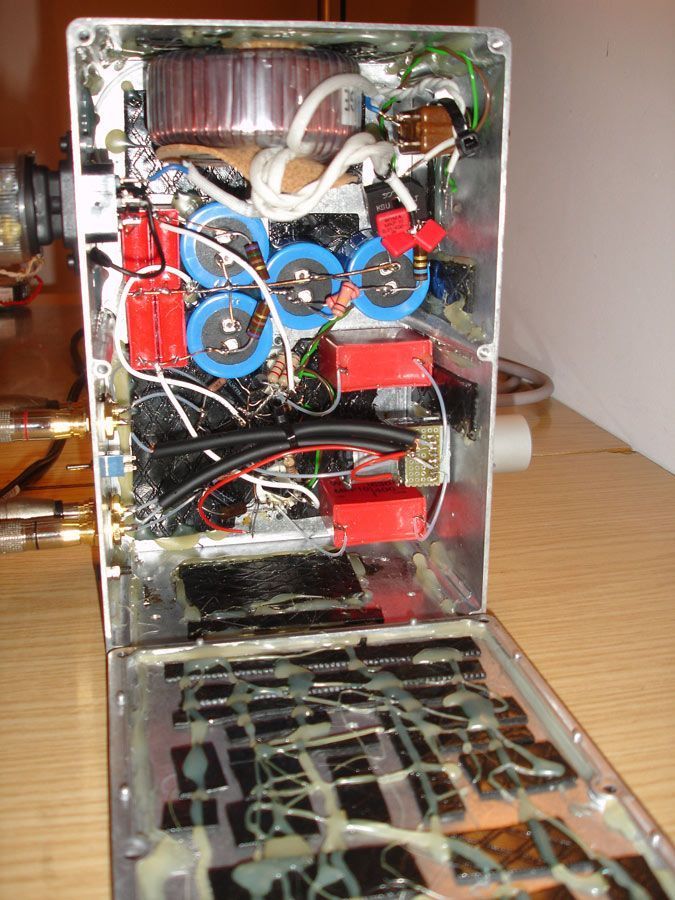

A czemu mają służyć te kawałki maty wygłuszającej ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

thx ;)



mata i gluty po to że jak pukniesz w obudowe to nie "dzwoni"... pełno mam takich kawałków, przydały sie..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

hm... można i tak :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

hm... można i tak :)

.. gluty po to zeby się mata nie odklejała po jakimś czasie ;)





ale nawiasem mówiąc, to jest drugie klimo jakie zrobiłem, wczesniej na zasilaczu stabilizaowanym lampowym z DATCem 10k na wejściu pre miał potężny bas az niewarygodny, cierpiała rozdzielczość co mnie zdzwiło.. napewno błedy konstrukcyjne ale niższa średnica, gitary, kontrabasy kichy przestawiały.. ten jeszcze nie podłączałem pod sprzęt, poczekam pare dni niech sie wygrzeje..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Przy jakiej wartości anodowego ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

w tym pierwszym? 200V na anodzie wtórnika względem masy... ale po rezystorze w CRC 10k, bo nie mogłem inaczej zjechać napieciem mimo regulowanego zasilacza. Dźwięk był wielki, kluskowaty ogólnie plastelina, bardzo przyjemny ale brakowało przejrzystowci.. kondy jensen miedziane na wejściu i bateria WIMA MKP na wyjśćiu.. nie przetrwał próby..



hadden i metheny misourry sky tylko słuchałem ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

w tym pierwszym? 200V na anodzie wtórnika względem masy... ale po rezystorze w CRC 10k, bo nie mogłem inaczej zjechać napieciem mimo regulowanego zasilacza. Dźwięk był wielki, kluskowaty ogólnie plastelina, bardzo przyjemny ale brakowało przejrzystowci.. kondy jensen miedziane na wejściu i bateria WIMA MKP na wyjśćiu.. nie przetrwał próby..



hadden i metheny misourry sky tylko słuchałem ;)



Trzeba było te Jenseny dać na wyjściu, a na wejściu nic nie dawać, bo i po co? Masz jakieś źródło co wali napięciem stałym?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

Azus proszę o trochę szerszy opis klonu klimo- i jak myślisz wysteruje dobrze końcówki audiomatusa?

Chciałem kiedyś kupić Audiomatus,a nawet pojechałem do Polic szukać producenta bo nie odbierał telefonów, w Policach bywam często bo jestem z Zachodniopomorskiego i zamawiam tam materiały do budowy kolumn.Miałem nawet w kieszeni konkretną gotówkę na zakup bo potrzebowałem jakieś nowe końcówki do odsłuchów, kupił bym od ręki, ale dla mnie praktycznie firma nie istnieje, jak nie odbiera telefonów traci na rzetelności,(męczyłem do Audiomatusa telefon chyba ze 2 tygodnie) może i dobrze bo kupiłem lampowe końcówki i tak bawię się lampami(Ale na te końcówki z tego co pamiętam byłem mocno napalony) w Policach będę po świętach ale na pewno się nie dodzwonię, ale z miłą chęcią zrobił bym w Audiomatus,ie testy z Klimo, Vellemanem itp bo potrzebuję końcówki.



Jak tam masz rozwiązane zasilanie?

Z elektroniki to mogę zwrotnice zrobić i bezpiecznik wymienić,a o takie rzeczy to tylko CZEBA wykonawce pytać,jak się odezwie,,, bo ja nieupoważniony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Trzeba było te Jenseny dać na wyjściu, a na wejściu nic nie dawać, bo i po co? Masz jakieś źródło co wali napięciem stałym?



no nie, ogólnie wiesz, wg tego co mówią robiłem, ale jensen jeden 470n sie znalazł na wyjściu wraz z WIMAMI ;)



ten brzydal dzisiejszy jest tylko z WIMĄ 2u2 mkp10 na wyjści. .zobaczymy, ogólnie to pierwszy pre z którego nic złego nie słychać, zero brumu, szumu, nic, NULL, żarzenie zmiennym symetryzowanym 2x100R do masy.. potek na wyjściu!.. nic, zero, cisza.... nie wierzę.. ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Potek na wyjściu? A dlaczego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

spróbuj, mnie jak na razie pasuje i na razie tak zostaje, nie dałem dzielnika na wejścu, może być za głośno ale jak na razie ok... zero szumów, Brumów i innych stuku-puków McGyver.. pierwszy raz przemogłem się do potka na wyjśćiu.. ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Próbowałem, u mnie to się kompletnie nie sprawdza, nie ma żadnego postępu w stosunku do zwykłej pasywki. Ciche to jest, i owszem, ale co z tego, skoro przy okazji jest też rozlazłe?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wilu żubr]

Różnica z potkiem na wyjściu wychodzi najbardziej przy małych poziomach głośności.

Generalnie dźwięk był wtedy bardziej podobny do tego "głośnego"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

coś kombinujecie, na wejściu mam dzielnik 50k/50k i na wyjściu potek 50k log alps blue.. głosność reguluje się świetnie, przy tym brak jakich kolwiek szumów brumów.. zaleta tego rozwiązania to dzielnik na wyjśćiu jaki robi potek kasując nam "śmiecie" z układu. Jak na razie spoko to gra i działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

coś kombinujecie, na wejściu mam dzielnik 50k/50k i na wyjściu potek 50k log alps blue.. głosność reguluje się świetnie, przy tym brak jakich kolwiek szumów brumów.. zaleta tego rozwiązania to dzielnik na wyjśćiu jaki robi potek kasując nam "śmiecie" z układu. Jak na razie spoko to gra i działa.



Niestety wadą tego rozwiązania jest zmienna impedancja wyjściowa układu. jaki ma to wpływ na dźwięk ściśle zależny od całego układu. Czasem jest tak jak pisze MC a czasem nic nie słychać. Wszystko zależy od kilku czynników (Ra lampy, R potka, Impedancji wejściowej wzmaka, pojemności kabli itd.)

Przynajmniej tak mi się wydaje ;-). Kilak razy stosowałem potek na wyjściu i jest tak jak misze Mat piękna cisza w głośnikach ale jednocześnie dźwięk tracił na dynamice i był jakiś taki niejaki..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

być może dla końcówki co ma imp wejść 10k-20k może być cienko ale dla 470k już lepiej.. choć sprawdzę to na tranzystorze jakimś..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tranzystorek]

tu macie jeszcze kilka prostych preampow lampowych:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



notabene- fajna płytka uniwersalna do eksperymentów z róznym układami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tranzystorek]

kiedyś zrobiłem coś takiego do montażu preampu lampowego:

można eksperymentować do woli bez szkody dla ścieżek jak to jest w przypadku płytek PCB

kolejne lutowanie nie wpływa na jakość elementów mocujących

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

tu macie jeszcze kilka prostych preampow lampowych:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



notabene- fajna płytka uniwersalna do eksperymentów z róznym układami.

Nawiązałeś kontakt z Piotrem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

Jaki transformator polecacie do lamp 6922? chodzi mi konkretnie o amperaż w zasilaniu anody. wszyscy zazwyczaj stosują 0,1A a czy coś się stanie zwiększając moc do 0,5A? Czy lampy szybciej się zużywają? Konkretnie chodzi o transformator TS50/017 110V-0.45A



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Jaki transformator polecacie do lamp 6922? chodzi mi konkretnie o amperaż w zasilaniu anody. wszyscy zazwyczaj stosują 0,1A a czy coś się stanie zwiększając moc do 0,5A? Czy lampy szybciej się zużywają? Konkretnie chodzi o transformator TS50/017 110V-0.45A



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To trafo daje za małe napięcie, tylko 110V. A przydałoby się co najmniej o połowę więcej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mozsbi]

po wyprostowaniu będzie ze 154. filtr małymi wartościami rezystorów i tranzystorem zredukuje napięcie do ok 135V. Ale jaki wpływ na lampy ma Amperaż 0,4A?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

po wyprostowaniu będzie ze 154. filtr małymi wartościami rezystorów i tranzystorem zredukuje napięcie do ok 135V. Ale jaki wpływ na lampy ma Amperaż 0,4A?

[/quote

Będziesz miał przewymiarowane trafo, to w układzie lampy ustawiasz punkt pracy czyli pobór prądu i to właśnie on determinuje dobór trafo większy mocowo może być, byle nie mniejszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

po wyprostowaniu będzie ze 154. filtr małymi wartościami rezystorów i tranzystorem zredukuje napięcie do ok 135V. Ale jaki wpływ na lampy ma Amperaż 0,4A?



135V to i tak trochę mało. Będzie to oczywiście grać... jakoś. Ale po co robić DIY które gra "jakoś"? Poza tym to trafo nie zasili żarzenia. Daj sobie z tym spokój i kup normalne, dedykowane trafo do zasilania lamp, bez cudowania. Na przykład Telto TSTL20/T10.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
