Imacman

Dyfuzory Schroedera, Rezonatory Helmholtz'a

Recommended Posts

Imacman, jeśli połączy sie te okręgi z np. mdfu lub hdfu gęsto listwami, do których przytwierdzisz 'plecówkę' to zapewniam Cię, że będzie to b. sztywna konstrukcja. Co do tego nie mam wątpliwości. Zaletą jest to, że można w miare swobodnie wyznaczyć sobie średnicę. Jeśli nie masz cyrkla u każdego stolarza wytną Ci owych kilka okręgów. Gdyby nie to, że jestem w trakcie remontu to już dzis wieczorem bym działał :-) A tak najpierw musze skończyć remont, a potem będę kombinował z podobnymi patentami.

Share this post


Link to post
Share on other sites

@romekjagoda - jak coś stworzysz, to bardzo proszę o jakiś foto i parę słów opisów. Z góry bardzo dziękuję.

Share this post


Link to post
Share on other sites

Imacman, ale to raczej za kilka tyg. / miesięcy. Obecnie jestem na etapie 'wykańczania się' ;) i pokój muzyczny stoi zamknięty, by się nie kurzył... Ale na pewno będę kombinował potem z jakimiś ustrojami metodą chałupniczą. Muszę tylko najpierw dojść do ładu i składu z identyfikacją problematycznych częstotliwości,by nie błądzić zupełnie po omacku. Samo wykonanie to już będzie tylko przyjemność raczej.



Jak coś tam znać, tymczasem zaś kontunuuję śledzenie wątków o akustyce i naukę :)

Share this post


Link to post
Share on other sites

Imacman, ale to raczej za kilka tyg. / miesięcy. Obecnie jestem na etapie 'wykańczania się' ;) i pokój muzyczny stoi zamknięty, by się nie kurzył... Ale na pewno będę kombinował potem z jakimiś ustrojami metodą chałupniczą. Muszę tylko najpierw dojść do ładu i składu z identyfikacją problematycznych częstotliwości,by nie błądzić zupełnie po omacku. Samo wykonanie to już będzie tylko przyjemność raczej.



Jak coś tam znać, tymczasem zaś kontunuuję śledzenie wątków o akustyce i naukę :)



Super, mam nadzieje też coś sklecić i powoli zapełniać wątek zdjęciami i opisami.

Share this post


Link to post
Share on other sites

Krótkie pytanko

czy tuba basowa nada sie na taką pułapkę basową?

są na allegro za grosze, wyglądają, jak wywalić z nich głośnik chyba może spełniać zadanie??

Share this post


Link to post
Share on other sites

Krótkie pytanko

czy tuba basowa nada sie na taką pułapkę basową?

są na allegro za grosze, wyglądają, jak wywalić z nich głośnik chyba może spełniać zadanie??



Pewnie, że można. Trzeba tylko szczelnie zamknąć dziurę po głośniku, obliczyć objętość oraz wstawić odpowiednią rurę basreflexu.

Share this post


Link to post
Share on other sites

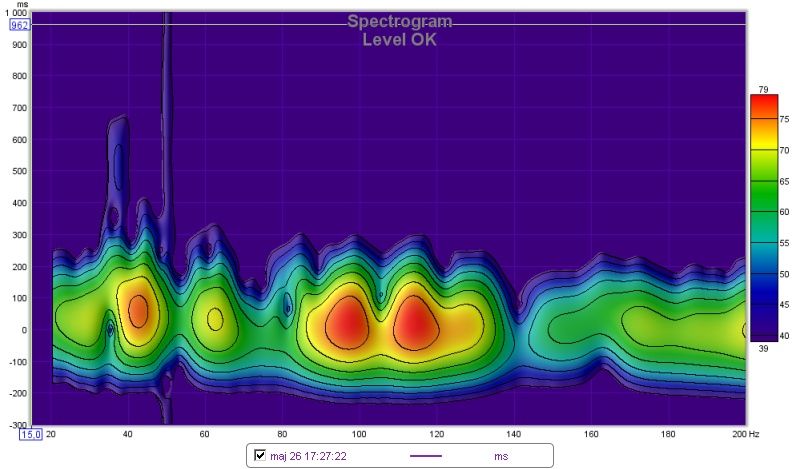

Pierwsze koty za płoty - pomiary porobione.



Jakieś sugestie dobrych ludzi :) - Mile widziane.



Share this post


Link to post
Share on other sites

Zrób na 1000ms i zakres 60db (min/max)na skali, wtedy najlepiej widać - teraz masz 40db (przedział 40-80)

rozciągnij nieco, aby był max na całe okno wykres

na spektogramie widać smugę dla 50 Hz, a waterfall jakoś tego nie pokazuje ...

ogólnie czas pogłosu całkiem przyzwoity się wydaje, nawet bardziej niż przyzwoity rzekłbym ...robiłeś już jakieś adaptacje ?

Edited by remlik

Share this post


Link to post
Share on other sites

Na razie robiłem adaptacje domowym sposobem. W miejscach pierwszych i drugich odbić fali dźwiękowej od ścian są rozpraszacze w postaci bibelotów, książek, szafek. Za miejscem do słuchania wisi półka z książkami. Dywan na podłodze, na ścianie za kolumnami zrobiłem półki na bibeloty. Kolumny ustawione zgodnie z zasadą Cardasa.

Brakuje ustrojów na suficie i pułapek basowych.



Poprawiony wodospadowy, faktycznie przydźwięk jest lepiej widoczny.


Share this post


Link to post
Share on other sites

Sorry nie doczytałem nie było tematu :)

Pozdrawiam Arczi

Edited by arczi87

Share this post


Link to post
Share on other sites

Pomiar jest ten sam, ale skalowanie było inne, był obcięty (przesunięty) wykres.

Share this post


Link to post
Share on other sites

Pytanie skąd ten rezonans na 30Hz? No i fajnie jak by się udało bardziej charakterystykę wyrównać. No a z czasem pogłosu można zejść nawet do 0,3 :). Wtedy jest idealnie. Dodatkowo pytanie jak z tłem u Ciebie bo nie ma co ukrywać, że im mniej dźwięków w otoczeniu tym lepiej się słucha.



Najzabawniejsi są Ci bajkopisarze co o 2 w nocy mają lepszy "prund" i im lepiej gra. No a prawda jest taka, że zmniejsza się hałas generowany przez otoczenie(na co się nie zwraca uwagi). No i tu wieś o 3 w nocy jest nie do przebicia :).



Pozdrawiam Arczi

Edited by arczi87

Share this post


Link to post
Share on other sites

Pytanie skąd ten rezonans na 30Hz?



Myślę, że to podsadkowy mod pomieszczenia - niestety to kwadrat 4,4 x 4,4 x 2,6.



Tło - mieszkam w domku jednorodzinnym (czyli brak sąsiadów)

Share this post


Link to post
Share on other sites

No to czeka Cię budowa RH no i na wodospadzie pewnie coś się zmieni.

Share this post


Link to post
Share on other sites

No to czeka Cię budowa RH no i na wodospadzie pewnie coś się zmieni.



Helmholtz - śni mi się po nocach, mam wolne 4 rogi pomieszczenia - idealne do zabudowy.


Share this post


Link to post
Share on other sites

Tia, witaj w klubie 30 Hz (trochę ponad), jakieś przekleństwo ostatnio czy jak ? :-) chociaż nie jest tak całkiem oczywisty ten rezonans..a gdzieś po 500ms to już nawet przydźwięk sieciowy masz głośniejszy.

Jak masz taką możliwość, to powynoś co się da, zwiń dywan i wtedy zrób pomiar, będzie jeszcze czytelniejszy

Zrób też pomiar/pomiary w rogach.

Nie jestem do końca przekonany, czy warto robić Helmholtza na 30Hz ...pomimo, że sam robiłem i pewne efekty osiągnąłem, to jednak niezbyt spektakularne (obiektywnie w pomiarach) a i wpływ na brzmienie przy tak niskiej częstotliwości też nie jest zbyt duży. Fakt, ze tylko 2 tuby i to nie olbrzymie, przy 4szt. to już może mieć większy sens

Ciekawe, co wyjdzie koledze white1, ma to samo - wspomagajmy go mentalnie, jest widzę zdeterminowany, nawet już skrzynki poskładał, tylko coś ostatnio zatrzymał się na pomiarach przez mikser.

P.S

zmień sobie skalę częstotliwości na logarytmiczną

Edited by remlik

Share this post


Link to post
Share on other sites



P.S

zmień sobie skalę częstotliwości na logarytmiczną



Jak? :(

Share this post


Link to post
Share on other sites

Bardzo prosto - klikasz Freq.Axis lub Ctrl+shift+A na wykresie Waterfall

Share this post


Link to post
Share on other sites

Bardzo prosto - klikasz Freq.Axis lub Ctrl+shift+A na wykresie Waterfall



Wyszło coś takiego.


Edited by Imacman

Share this post


Link to post
Share on other sites

Pytanie skąd ten rezonans na 30Hz? No i fajnie jak by się udało bardziej charakterystykę wyrównać. No a z czasem pogłosu można zejść nawet do 0,3 :). Wtedy jest idealnie.

Najzabawniejsi są Ci bajkopisarze co o 2 w nocy mają lepszy "prund" i im lepiej gra. No a prawda jest taka, że zmniejsza się hałas generowany przez otoczenie(na co się nie zwraca uwagi). No i tu wieś o 3 w nocy jest nie do przebicia :).

Ja tu rezonansu nie widzę, przynajmniej na ostatnim wykresie.

RT60=0,3 jest idealne ? To dosyć subiektywne, zależy od konkretnego pomieszczenia,typu słuchanej muzy i osobistych preferencji - dla mnie takie pomieszczenie byłoby zbyt przytłumione, tym bardziej, że trudno w praktyce równomierne tłumienie uzyskać, sensu max 0,3 do 300Hz, nie schodząc jednocześnie jeszcze niżej dla wyższych częstotliwości. Co innego studio, gdzie w założeniach czas pogłosu powinien być z definicji niższy niż później u słuchacza nagrania.

Wieś w nocy jest fajna, o ile psy dupami nie szczekają za głośno ;-) A z tym prundem to niekoniecznie bajki, jeśli ze 2 sąsiadów włączy spawarki, a zamiast bezpieczników mają gwoździe i ciort wie jakie jeszcze wynalazki podłączone. Żarówka potrafi przygasać, a zakłócenia widoczne nawet na TV.

Do tego dodaj sobie przestarzałą energetykę przesyłową wrażliwą na przeciażenia. Sprzętu audio nie testowałem, to obserwacje u rodziny, niemniej do bajek takich specyficznych, ale dosyć częstych przypadków nie zaliczam.

Edited by remlik

Share this post


Link to post
Share on other sites

Jak poprawić, aby nie było tego przydźwięku sieciowego 50 Hz? Czy to wina źle ekranowanych kabli zasilających?

Share this post


Link to post
Share on other sites

remlik



Na przedostatnim wodospadzie wygląda to jak ordynarny rezonans :P. No bo na ostatnim to już nie koniecznie.... :) Choć przyznasz że ciągnie mu się trochę po pokoju. Co do czasu pogłosu norma THX jak dobrze pamiętam podaje 0,3 do 0,4 więc stąd u mnie ten pogląd i nawet ostatnio zgodnie z tą normą adaptował pomieszczenie jeden z forumowiczów. Po opisie wrażeń wnioskuje, że właściciel jest bardzo zadowolony.



Od dwóch lat mieszkam na wsi i 300 metrów od transformatora :) (więc prąd nie najgorszy). Nic nie szczeka w okolicy las, cisza spokój.

"jeśli ze 2 sąsiadów włączy spawarki, a zamiast bezpieczników mają gwoździe i ciort wie jakie jeszcze wynalazki podłączone. Żarówka potrafi przygasać, a zakłócenia widoczne nawet na TV." Nie demonizował bym w tej kwestii.



pozdrawiam Arczi

Share this post


Link to post
Share on other sites

o, a masz jakiś link tej "normy" THX ? wiem tylko, ze owszem jest takowy certyfikat wymyślony przez Lucasa dla KD, ale nie sądziłem, że mają opisane precyzyjnie parametry akustyki pomieszczenia, przeglądałem stronkę thx, ale pobieżnie, więc mogło mi coś umknąć

Share this post


Link to post
Share on other sites

Nie raz w adaptacji pokoju (jednego z forumowiczów) to zwróciło moją uwagę i program na Discovery własnie o Lucas coś tam coś tam opisywali jak to wprowadził i jakie były normy... Ale linkiem się nie podeprę... Jak znajdę ten temat o tym pomieszczeniu to się zapytam kto robił adaptację i może się dopytamy gdzie tych norm się doszukać :).



Pozdrawiam Arczi

Share this post


Link to post
Share on other sites

Jak poprawić, aby nie było tego przydźwięku sieciowego 50 Hz? Czy to wina źle ekranowanych kabli zasilających?

Stawiałbym raczej na samo podłączenie mikrofonu. Jak słuchasz muzy, to nie ma przydźwięku ? Przy braku sygnału ustaw wzmacniacz na max.

Poszukiwanie źródła przydźwięku polega na przełączaniu/testach kolejnych klocków ...

BTW, w sobotę byłem na koncercie - Artur Dudkiewicz trio w katowickim Old Time Garage ...całkiem przyjemna salka, gustownie urządzona i widać działania w kierunku adaptacji akustycznej. Co z tego, skoro z głośnika prawego kanału buczało okrutnie.

Share this post


Link to post
Share on other sites

Poprawiłem kabelek, powyłączałem zbędne odbiorniki i przydźwięk sieciowy 50 Hz zniknął.


Share this post


Link to post
Share on other sites

Ano właśnie, czyli przydźwięk przenikał z jakiegoś innego klocka, który pozornie nie brał udziału w pomiarze. Prawdopodobieństwo problemów w tym względzie rośnie wykładniczo przy wzroście liczby kabelków ...mnie amplituner sieje przy połączeniu PC-DAC-wzmak i musi być wtedy wyłączony.

Tak jak mówiłem wcześniej, zrób kilka pomiarów w różnych punktach pokoju (koniecznie w rogach) i załącz plik .mdat, zobaczymy

Share this post


Link to post
Share on other sites

Poprawiłem kabelek, powyłączałem zbędne odbiorniki i przydźwięk sieciowy 50 Hz zniknął.

O i się wyjaśniło :). To super.


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites

O i się wyjaśniło :). To super.



Jarku, duża w tym Twoja zasługa - powyłączałem to co pisałeś. Dziękuję i pozdrawiam.



Mam jeszcze pytanie, czy ktoś wie, z czego mogę zrobić te cienkie, ciemne przegrody w tym dyfuzorze?


Share this post


Link to post
Share on other sites

Mam jeszcze pytanie, czy ktoś wie, z czego mogę zrobić te cienkie, ciemne przegrody w tym dyfuzorze?

Może ze sklejki odpowiedniej grubości?


Szukaj swojego dźwięku ale... nie wciskaj na siłę go innym :)))

Share this post


Link to post
Share on other sites
