Przełącznik pomiędzy KD a Stereo

[owlacz1]

Witam,



Proszę o pomoc w temacie, mam kino domowe i system stereo (cd+wzmacniacz), i jeden zestaw kolumn 5.1.

Problem mój polega na tym że nie mogę znaleźc odpowiedniego rozwiązania do przełączania źródła dźwięku w zależności czy używam KD czy słucham muzyki.



Problem przedstawiłem graficznie dla lepszego zrozumienia, w załączniku.





Pozdrawiam,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartasxx]

napisz konkretnie co masz za sprzęt.

są takie gotowe urządzenia ewentualnie na forum był już nie jeden podobny temat wraz ze schematem takiego selektora poszukaj na forum

[czester15.30]

Witam,



Proszę o pomoc w temacie, mam kino domowe i system stereo (cd+wzmacniacz), i jeden zestaw kolumn 5.1.

Problem mój polega na tym że nie mogę znaleźc odpowiedniego rozwiązania do przełączania źródła dźwięku w zależności czy używam KD czy słucham muzyki.



Problem przedstawiłem graficznie dla lepszego zrozumienia, w załączniku.





Pozdrawiam,





Czytaj uważnie , JEST LEPSZE ROZWIĄZANIE , ale i jest w tym linku opis audiofilskiego podłączenia , a także amatorskie , poprzez przełącznik elektryczny degradujący mocno dźwięk .





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[whiter1]

Beresford TC-7220 - Przełącznik Audio - 2 pary Wzmacniacz-Kolumny na stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czester15.30]



mam kino domowe









Kino domowe to jest kombajn ?

[owlacz1]

Kino domowe to jest kombajn ?



jeśli kombajn=amplituner to tak :)



Beresford TC-7220 - Przełącznik Audio - 2 pary Wzmacniacz-Kolumny na stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



O... i to jest odpowiedź na jaką czekałem, krótko i na temat, a co najwazniejsze rozwiązuje cały problem.



Wielkie dzieki kolego,

Pozdrawiam,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[smallhausen]

Jeśli nie zależy Ci na jakości dźwięku do przełącznik Vivanco SBX 2L BPE. Kosztował grosze. Ma wprawdzie oznaczenia do wyprowadzenia dwóch par kolumn spod jednego wzmacniacza, ale oczywiście można podłączyć dwa wzmacniacze pod jedna parę kolumn (trzeba tylko pamiętać żeby przełącznika nie pozostawić w pozycji 1+2 przy włączonych dwóch wzmacniaczach bo będzie dym).

link ->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[owlacz1]

Jeśli nie zależy Ci na jakości dźwięku do przełącznik Vivanco SBX 2L BPE. Kosztował grosze. Ma wprawdzie oznaczenia do wyprowadzenia dwóch par kolumn spod jednego wzmacniacza, ale oczywiście można podłączyć dwa wzmacniacze pod jedna parę kolumn (trzeba tylko pamiętać żeby przełącznika nie pozostawić w pozycji 1+2 przy włączonych dwóch wzmacniaczach bo będzie dym).

link ->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Sory kolego ale ta opca odpada, w domu mam jeszcze 2 baaardzo 'zdolne' Panie i ten dym o ktorym wspominałeś byłby całkiem możliwy. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiatrak]

Uważam, iż rozwiązanie z przełącznikiem Beresforda jest bez sensu. Lepiej jest na stałe podłączyć kolumny frontowe do wyjścia wzmacniacza stereo (przy założeniu, że ten gra lepiej od amplitunera), a sygnał L i R wyprowadzić z ampli do wejścia wzmacniacza. Sposób w jaki to należy / można przeprowadzić, zależy od typu użytych klocków.

[czester15.30]

Kolega pytający nie ma w swoim ampli wyjścia wielokanałowego analogowego dedykowanego na każdy kanał .

Ze zwykłego wyjścia LR , ( a nie Front LR ) na fronty dostanie sygnał wielokanałowy zmiksowany do postaci dwukanałowej .

Może spróbować , sprawdzić czy w kinie poprawi się .To nic nie kosztuje .

Przy połączeniu pre-out Front LR ---- wzmak stereo , kino poprawia się znakomicie . Wiadomo dla czego , przecież ampli nie jest z najwyższej , ani ze średniej półki . Odciążenie końcówek w ampli jest jak najbardziej na miejscu .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nedj]

Kolega pytający nie ma w swoim ampli wyjścia wielokanałowego analogowego dedykowanego na każdy kanał

Chodzi Ci zapewne o regulowane wyjścia z przedwzmacniacza, czyli inaczej pre-out.

Nic nie szkodzi, że ten amplituner takich wyjść nie posiada. Wystarczy zastosować dzielnik napięcia, który umożliwi podłączenie wyjść głośnikowych kanałów przednich amplitunera do dowolnego wejścia liniowego we wzmacniaczu stereo. Po takim połączenia zestaw obsługuje się dokładnie tak samo, jak przy połączeniu za pomocą pre-out.

[owlacz1]

Ok, więc z waszych rad zrozumiałem e nie ma sensu zakup przełącznika tylko zrobić tak...



Kable amplitunera (front L, front R) podłączyć do wejścia wmacniacza (L,R) a kolumny frontowe podłączyć pod wyjście e wzmacniacza (L,R).



I teraz podczas słuchania muzyki używam tylko wzmacniacz z odtwarzaczem CD, a jak chcę pooglądać film w kinie to muszą być włączone oba urządzenia czyli wzmacniacz i amplituner.



Tak ??



Jeśli tak to teraz ktorymi wyjsciami 'wyjść' z ampli na wzmacniacz ?? posiadam ampli ONKYO tx sr 578. A wzmacniacz nie ma wejścia głośnikowego, ma tylko (L,R) na róznego rodzaju źródła typu : tape, tv, tuner, cd...



Sory kolego 'czester15.30' ale nie bardzo rozumiem węgierski :)



Pozdr



Chodzi Ci zapewne o regulowane wyjścia z przedwzmacniacza, czyli inaczej pre-out.

Nic nie szkodzi, że ten amplituner takich wyjść nie posiada. Wystarczy zastosować dzielnik napięcia, który umożliwi podłączenie wyjść głośnikowych kanałów przednich amplitunera do dowolnego wejścia liniowego we wzmacniaczu stereo. Po takim połączenia zestaw obsługuje się dokładnie tak samo, jak przy połączeniu za pomocą pre-out.



Dzielnik napięcia mówisz.. a nie ma już gotowych kabli ktore mogą połączyć wyjscie głośnikowe z ampli z wejsciem liniowym wzmacniacza ??

Nie ma przy tym strat na dźwięku /?

[czester15.30]

Chodzi Ci zapewne o regulowane wyjścia z przedwzmacniacza, czyli inaczej pre-out.

Nic nie szkodzi, że ten amplituner takich wyjść nie posiada. Wystarczy zastosować dzielnik napięcia, który umożliwi podłączenie wyjść głośnikowych kanałów przednich amplitunera do dowolnego wejścia liniowego we wzmacniaczu stereo. Po takim połączenia zestaw obsługuje się dokładnie tak samo, jak przy połączeniu za pomocą pre-out.





Masz rację można z dzielnikiem napięcia . Z całym szacunkiem dla pytającego , pytający na razie nie orientuje się co to są wyjścia wysokopoziomowe i niskopoziomowe , sygnał wielokanałowy , niech lepiej podłącza pod pre - out .

[owlacz1]

Ok Panowie, przyznaje jestem laikiem w tematach audio i dopiero się uczę... więc suma sumami jak jest to najlepiej połączyć ?? Bo chciał bym już jutro wybrać się do sklepu, zakupić niebedne mi rzeczy, połączyc to wszystko i w końcu cieszyć się z zestawu kina i stereo...



Pozdrawiam,

[nedj]

Kable amplitunera (front L, front R) podłączyć do wejścia wmacniacza (L,R) a kolumny frontowe podłączyć pod wyjście e wzmacniacza (L,R).



I teraz podczas słuchania muzyki używam tylko wzmacniacz z odtwarzaczem CD, a jak chcę pooglądać film w kinie to muszą być włączone oba urządzenia czyli wzmacniacz i amplituner.

Zgadza się. Tylko oczywiście nie możesz podłączyć wyjść głośnikowych ampli do wejścia liniowego we wzmacniaczu "na pałę". Obowiązkowo musi być dzielnik napięcia.





posiadam ampli ONKYO tx sr 578. A wzmacniacz nie ma wejścia głośnikowego, ma tylko (L,R) na róznego rodzaju źródła typu : tape, tv, tuner, cd...

Nie ma czegoś takiego jak wejścia głośnikowe we wzmacniaczu. Wyjścia głośnikowe ampli podłączasz za pomocą dzielnika napięcia do np. wejścia TV we wzmacniaczu.





Dzielnik napięcia mówisz.. a nie ma już gotowych kabli ktore mogą połączyć wyjscie głośnikowe z ampli z wejsciem liniowym wzmacniacza ??

Nie spotkałem nigdy czegoś takiego. Ale zmontowanie dzielnika napięcia to w sumie zlutowanie paru kabelków i dwóch oporników na kanał, więc żadna filozofia.





Poszukaj na forum wpisów na temat dzielnika napięcia. Pozwól, że wstawię parę obrazków, które już na forum wrzucałem, być może one wyjaśnią trochę to zagadnienie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czester15.30]

Ok, więc z waszych rad zrozumiałem e nie ma sensu zakup przełącznika tylko zrobić tak...



Kable amplitunera (front L, front R) podłączyć do wejścia wmacniacza (L,R) a kolumny frontowe podłączyć pod wyjście e wzmacniacza (L,R).



I teraz podczas słuchania muzyki używam tylko wzmacniacz z odtwarzaczem CD, a jak chcę pooglądać film w kinie to muszą być włączone oba urządzenia czyli wzmacniacz i amplituner.



Tak ??



Jeśli tak to teraz ktorymi wyjsciami 'wyjść' z ampli na wzmacniacz ?? posiadam ampli ONKYO tx sr 578. A wzmacniacz nie ma wejścia głośnikowego, ma tylko (L,R) na róznego rodzaju źródła typu : tape, tv, tuner, cd...









Robisz to tak :



Amplituner ma wyjście pre- out LR ( takie cincze )i łączysz to z wzmacniaczem sterteo np . gniazdo AUX INPUT .



Uwaga : GŁOŚNIKI FRONTOWE PODŁĄCZASZ TYLKO DO WZMACNIACZA STEREO .

Uwaga : TYLNE , CENTRALNĄ SUB TYLKO DO AMPLITUNERA .

Uwaga : W TRACIE KALIBRACJI I OGLĄDANIA KINA DOMOWEGO POKRĘTŁO WZMACNIACZA MA BYĆ USTAWIONE NA GODZINĘ 12 , LUB EWENTUALNIE NA 13 .

Uwaga : PO SKOŃCZENIU ODSŁUCHU KINA DOMOWEGO , POKRĘTŁO GŁOŚNOŚCI W WZMACNIACZU USTAW NA MNIEJ .

Uwaga : W CZASIE OGLĄDANIA KINA DOMOWEGO W WZMACNIACZU POWINNO BYĆ WYBRANE AUX .



CD łączysz analogiem ( cincze ) z wzmacniaczem stereo pod gniazdo liniowe np . CD INPUT

Odtwarzacz Blu - Ray , lub DVD kablem cyfrowym do amplitunera np . DVD INPUT

[nedj]

Robisz to tak :



Amplituner ma wyjście pre- out LR ( takie cincze )i łączysz to z wzmacniaczem sterteo np . gniazdo AUX INPUT .

Jego amplituner nie ma wyjść pre-out.

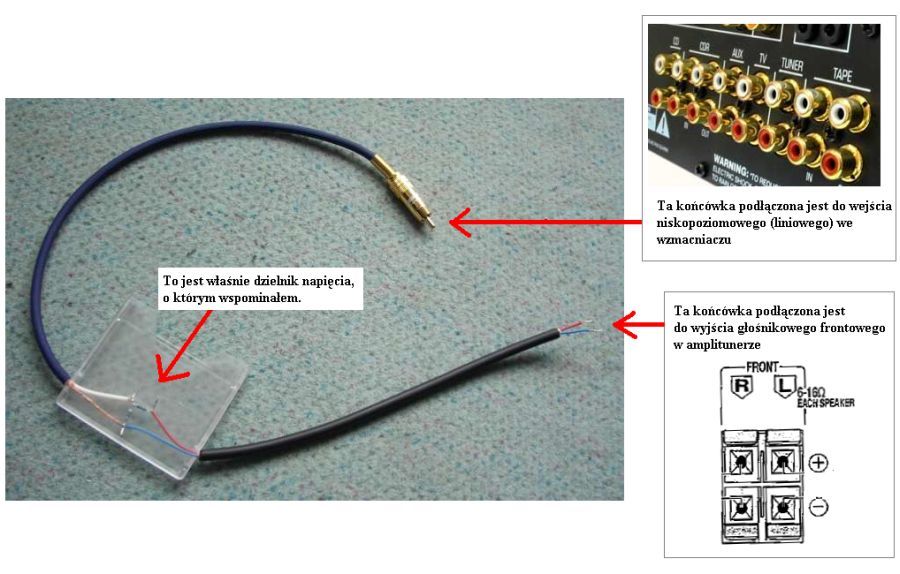

Jeszcze jeden obrazek podłączenia dzielnika napięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czester15.30]

Jego amplituner nie ma wyjść pre-out.







Wiem o tym ,że nie ma dedykowanego Front LR , ma LR ( w tym modelu to się nazywa Zone 2 out )

Pisałem o tym w poście nr 10 , lecz wyjście to zone 2 out opisywałem jako wyjście LR .





Edytuję : ostatnią cześć odpowiedzi trochę pokićkałem

Cytuję :Przy połączeniu pre-out Front LR ---- wzmak stereo , kino poprawia się znakomicie . Wiadomo dla czego , przecież ampli nie jest z najwyższej , ani ze średniej półki . Odciążenie końcówek w ampli jest jak najbardziej na miejscu .







A powinno być tak : Przy połączeniu pre-out Front LR ---- wzmak stereo , kino poprawia się znakomicie . Wiadomo dla czego , odciążenie końcówek w ampli jest jak najbardziej na miejscu . Pytający niech próbuje z wyjściem LR ( w przypadku jego amplitunera nazywa się to Zone 2 Out )

[nedj]

A to nie jest tak, że poziom wysterowania wyjść zone2 ustawia się inaczej, niż głośność kanałów w głównej zonie?

[owlacz1]

Jego amplituner nie ma wyjść pre-out.



Jakieś tam wyjscie pre out jest ale jest to jeden czincz...ten sam co na suba...wiec co jak uzyję tego to nie bedę mial subwoofera podczas ogladania kina :/

[owlacz1]

A powinno być tak : Przy połączeniu pre-out Front LR ---- wzmak stereo , kino poprawia się znakomicie . Wiadomo dla czego , odciążenie końcówek w ampli jest jak najbardziej na miejscu . Pytający niech próbuje z wyjściem LR ( w przypadku jego amplitunera nazywa się to Zone 2 Out )



Ok, dzieki za wyjasnienie...czyli wychodzę z mojego ampli wyjściem (LINE OUT L+R) do np. AUX IN L+R w wzmacniaczu...(nie muszę juz kombinować z tym dzielnikiem napięcia :))).... i wszystko ma śmigać ? Tylkko moze słabe pytanie...ale czy kabel jakiego tu uzyje ma duże znaczenie czy mogę użyć po prostu zwyklego kabla czincze audio L+R czerwono biały ?



Pozdrawiam,

[czester15.30]

A to nie jest tak, że poziom wysterowania wyjść zone2 ustawia się inaczej, niż głośność kanałów w głównej zonie?



Nic nie wiem o tym wysterowaniu . Był na tym forum post z pytaniem ( chodziło o takie same , lub podobne Onkyo ) .

Gość pytał się czy te zone ( bo nie mógł znaleźć pre- out ) wyprowadza sygnał z każdego źródła podłączonego do amplitunera .

Ostatecznie przeczytał instrukcję i napisał że wyprowadza . Można te wyjście traktować jak zwykłe pre-out .



Czy coś przestawia się w amplitunerze np . , między " pre - out " , a " zone " , tego nie wiem.





Nie jestem pewny czy przedostatnie moje zdanie nie jest zbyt mądre , ( nie żartuję )

[owlacz1]

Uwaga : W TRACIE KALIBRACJI I OGLĄDANIA KINA DOMOWEGO POKRĘTŁO WZMACNIACZA MA BYĆ USTAWIONE NA GODZINĘ 12 , LUB EWENTUALNIE NA 13 .

Uwaga : PO SKOŃCZENIU ODSŁUCHU KINA DOMOWEGO , POKRĘTŁO GŁOŚNOŚCI W WZMACNIACZU USTAW NA MNIEJ .



Jak się domyslam na 12 po to aby fronty nie wychodziły przed szereg i nie grały głośniej albo ciszej...ale czy to jest żelazna zasada ?? i dlaczego po skonczeniu odsłuchu ma byc ustawione na mniej ??

[owlacz1]

Uważam, iż rozwiązanie z przełącznikiem Beresforda jest bez sensu.



Dlaczego bez sensu ??



Bez sensu bo strata pieniędzy... miejsca na polce ?? Dlaczego nie jest to dobre wyjscie ??

[nedj]

Chodziło mi o to, czy można skonfigurować amplituner tak, żeby główna "gała głośności" równocześnie regulowała poziom głośności zarówno w zonie głównej, jak i w zone2. Bo jeśli nie, to takie wyjście absolutnie nie zadziała jak pre-out. No i oczywiście pozostaje jeszcze kwestia tego, co wyjście zone2 wysyła.



Pytam, bo w moim ampli poziomy głośności main zone, zone2 i zone3 reguluje się całkowicie osobno. Dodatkowo przez zone2 i 3 wysyłany jest miks wszystkich kanałów, a nie sygnał frontowy. Więc w tym przypadku nie da się tych wyjść wykorzystać jako pre-out.

[czester15.30]

Masz jakiś lepszy amplituner .

Oczywiście , w przypadku amplitunera pytającego zone 2 wyprowadzi sygnał wielokanałowy do postaci zmiksowanej dwukanałowej . Amplituner pytającego nie jest wyposażony w wyjście wielokanałowe pre - out 5.1 , lub 7.1 .

Pytający zanim zastosuje przełącznik lub dzielnik napięcia niech spróbuje z zone 2 , jak wspomniałem wcześniej to nic nie kosztuje .

W kinie domowym fronty nie dostaną dedykowanego sygnału np .DTS 5.1 , ale stereo będzie miał takie jak należy .

[owlacz1]

ok...tak tez spr zrobić... kabel zwykly czincze audio L+R biało czerwony bedzie ok na takie połączenie czy jakiś lepszy ma być ?

[czester15.30]

Ok, dzieki za wyjasnienie...czyli wychodzę z mojego ampli wyjściem (LINE OUT L+R) do np. AUX IN L+R w wzmacniaczu...(nie muszę juz kombinować z tym dzielnikiem napięcia :))).... i wszystko ma śmigać ? Tylkko moze słabe pytanie...ale czy kabel jakiego tu uzyje ma duże znaczenie czy mogę użyć po prostu zwyklego kabla czincze audio L+R czerwono biały ?



Pozdrawiam,



Nie masz pieniędzy , to mogą być najtańsze kable cincze " zwykłe , czerwony i biały " do połączenia ampli z wzmacniaczem stereo .

Do podłączenia CD w wzmacniaczem stereo lepsze , droższe .



Jak się domyslam na 12 po to aby fronty nie wychodziły przed szereg i nie grały głośniej albo ciszej...ale czy to jest żelazna zasada ?? i dlaczego po skonczeniu odsłuchu ma byc ustawione na mniej ??



W między innymi i w przenośni można tak powiedzieć , żeby fronty nie wychodziły przed szereg .

Gdy będziesz miał ustawione pokrętło w wzmacniaczu stereo na 12 , włączone będzie AUX w wzmacniaczu stereo , to przeprowadzisz atomatyczną kalibrację w amplitunerze ( całego systemu kina domowego ) .



Amplituner poustawia " wewnątrz sobie " poziomy wyjściowe dla każdego kanału i dla suba . Wszystko będzie zrównoważone i odpowiednie .

Jeżeli w czasie kalibracji ustawiłeś na 12 to niech tak zostaje za każdym razem w czasie słuchania kina .

Gdybyś przestawił np . na więcej , to fronty grałyby za głośno .



CAŁA REGULACJA GŁOŚNOŚCI W TYM SYSTEMIE KINA ODBYWA SIĘ ZA POMOCĄ POKRĘTŁA W AMPLITUNERZE ( tam sobie kręcisz jak chcesz )





Po odsłuchu kina pokrętło w wzmacniaczu stereo ustawiasz na mniej , ponieważ gdy wybierzesz w w wzmacniaczu CD , a te CD będzie włączone to zagra za głośno ( można uszkodzić głośniki ).
